Регистраторы баллистические РБ-1000
| Номер в ГРСИ РФ: | 35212-19 |
|---|---|
| Производитель / заявитель: | ЗАО "НПО Специальных материалов", г.С.-Петербург |
Регистраторы баллистические РБ-1000 (далее по тексту - регистраторы) предназначены для измерения скорости полёта пули при проведении баллистических экспертиз.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35212-19 |
| Наименование | Регистраторы баллистические |
| Модель | РБ-1000 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 20.08.2024 |
Производитель / Заявитель
ЗАО "НПО Специальных материалов", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 54 |
| Найдено поверителей | 7 |
| Успешных поверок (СИ пригодно) | 54 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 35212-19: Описание типа СИ | Скачать | 202.5 КБ | |
| 35212-19: Методика поверки | Скачать | 3.3 MБ |
Описание типа
Назначение
Регистраторы баллистические РБ-1000 (далее по тексту - регистраторы) предназначены для измерения скорости полёта пули при проведении баллистических экспертиз.
Описание
Принцип действия регистратора основан на измерении времени пролёта пули через базу фиксированной длины с последующим пересчётом этого времени в скорость. Длина базы задаётся двумя индукционными датчиками, внутри которых распределено постоянное магнитное поле. При пролёте пули через индукционные датчики на их выходе формируются электрические импульсы, которые поступают на компараторы, вырабатывающие прямоугольные сигналы с логическими уровнями, и регистрируются микропроцессором. Микропроцессор измеряет время задержки между двумя импульсами и рассчитывает скорость полёта пули.
Регистратор состоит из блока датчиков и измерительного блока.
Блок датчиков включает в себя два индукционных датчика, расположенных на фиксированном расстоянии друг от друга. Датчики установлены в общем корпусе, закрепленном на подставке.
Измерительный блок включает в себя аналоговую и цифровую части, микропроцессор, жидкокристаллический дисплей, органы управления и индикации, блок питания и вентилятор.
Общий вид регистратора представлен на рисунке 1.
Измерительный блок
Блок датчиков
Подставка
Соединительные кабели
Шнур питания 220 В
Рисунок 1 - Общий вид регистратора баллистического РБ-1000

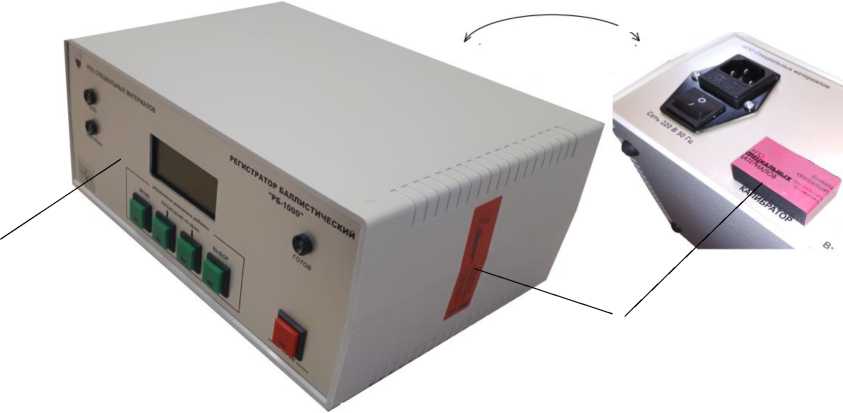

Для защиты от несанкционированного доступа выполнено опломбирование корпуса измерительного блока регистратора при помощи наклейки, закреплённой на линии разъёма корпуса. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Место нанесения знака поверки
Пломба
Рисунок 2 - Схема пломбировки измерительного блока регистратора от несанкционированного доступа
Программное обеспечение
В регистраторе используется встроенное программное обеспечение (далее - ПО), записанное в твердотельную память микроконтроллера при производстве измерительного блока регистратора.
В эксплуатации ПО может быть изменено только в сервисных центрах специалистами, прошедшими обучение на заводе-изготовителе, и имеющими право на пломбирование регистратора.
Программное обеспечение регистратора предназначено для регистрации, обработки и отображения результатов измерений. Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование ПО |
SMRB |
|
Номер версии (идентификационный номер) ПО |
2.1 и выше |
|
Цифровой идентификатор ПО (контрольная сумма) |
6B31C9A6 |
|
Алгоритм вычисления идентификатора ПО |
CRC32 |
|
Примечание: - значение контрольной суммы приведено для версии ПО 2.1 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости, м/с |
от 20 до 2000 |
|
Пределы допускаемой относительной погрешности измерений скорости, % |
± 1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Длина измерительной базы датчиков, мм |
280 ± 3 |
|
Диаметр окна блоков датчиков, мм |
105 ± 2 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота, Гц |
220 ± 11 50±1 |
|
Потребляемая мощность, В •А, не более |
95 |
|
Габаритные размеры, мм, не более блок датчиков с подставкой - длина - ширина - высота блок измерительный - длина - ширина - высота |
330 325 410 260 180 120 |
|
Масса, кг, не более -блок датчиков с подставкой -блок измерительный |
4,7 2,1 |
|
Условия эксплуатации - темпера окружающей среды, С - относительная влажность воздуха при температуре 25 С, %, не более |
от +10 до +40 90 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
5000 |
Знак утверждения типа
наносится на корпус измерительного блока регистратора методом сеткографии и на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измерительный блок |
1 шт. | |
|
Блок датчиков |
1 шт. | |
|
Подставка для блока датчиков |
1 шт. | |
|
Соединительные кабели |
2 шт. | |
|
Шнур питания 220 В |
1 шт. | |
|
Упаковка |
1 шт. | |
|
Паспорт |
1 экз. | |
|
Методика поверки |
МП 253-0065-2018 |
1 экз. на партию |
Поверка
осуществляется по документу МП 253-0065-2019 «ГСИ. Регистраторы баллистические
РБ-1000. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева»
21.01.2019 г.
Основные средства поверки:
Рулетка измерительная металлическая Geobox модификации PK2-8, рег. № 36016-07;
Частотомер электронно-счётный Ч3-85/3, рег.№ 32359-06;
Генератор сигналов специальной формы Г6-37, рег. № 10630-86.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус измерительного блока.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ТУ 4226-165-31041642-2005 «Регистраторы баллистические РБ-1000. Технические условия»
