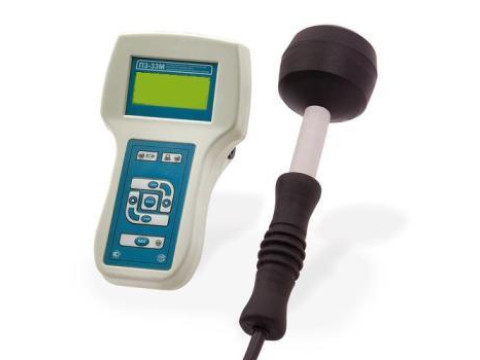

Измерители плотности потока энергии электромагнитного поля П3-33М
| Номер в ГРСИ РФ: | 35282-07 |
|---|---|
| Производитель / заявитель: | ООО "НТМ-Защита", г.Москва |
Для измерения ППЭ в режиме непрерывной генерации в диапазоне частот 0,3...18 ГГц при проведении контроля уровней электромагнитного поля на соответствие требованиям норм по электромагнитной безопасности, для проведения измерений уровней СВЧ-излучения в жилых и рабочих помещениях при наличиив них электрооборудования силового, хозяйственного, коммутационного и информационного назначения, а также при проведении комплексного санитарно-гигиенического обследования территорий, для работы в полевых условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35282-07 |
| Действует | по 17.10.2026 |
| Наименование | Измерители плотности потока энергии электромагнитного поля |
| Модель | П3-33М |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1c8fdf9c-299c-5e3a-ef46-585a284e9aca |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 8510-002-18446736-05 |
| Класс СИ | 35.10 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2012 |
| Номер сертификата | 28419 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 08д от 05.07.07 п.22 |
Производитель / Заявитель
ООО "НТМ-Защита", РОССИЯ, г.Москва
Россия
115409, Каширское шоссе, 31, тел. 323-90-79, факс 323-92-82, Тел. (495) 500-03-00, 115201, Каширское шоссе, 22, корп.4, стр.7 Тел. (495) 5000-300, 231-3020 (многоканальные), E-mail: ntm@ntm.ru
Поверка
| Методика поверки / информация о поверке | БВЕК.321216.004 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2320
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2256 (97%) |
| Неуспешных поверок (СИ непригодно) | 64 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
35282-07: Описание типа
2016-35282-07.pdf
|
Скачать | 135.9 КБ | |
|
35282-07: Методика поверки
2021-mp35282-07-1.pdf
|
Скачать | 79.7 КБ |
Описание типа
Назначение
Измерители плотности потока энергии (ППЭ) электромагнитного поля П3-33М (далее - измерители) предназначены для измерений ППЭ в режиме непрерывной генерации в диапазоне частот от 0,3 до 18 ГГц и применяются, в том числе, в области обороны и безопасности государства.
Описание
Конструктивно измеритель состоит из антенны-преобразователя плотности потока энергии электромагнитного поля в постоянное напряжение и измерительно-индикационного блока, осуществляющего аналого-цифровое преобразование, цифровую обработку сигнала и вывод результатов измерения на экран жидкокристаллического индикатора. Антенна измерителей имеет три дипольно-детекторные микросборки, которые образуют взаимноортогональную структуру. Результирующее значение ППЭ определяется как векторная сумма ППЭ, измеренных каждой дипольной микросборкой.
Питание измерителей осуществляется от аккумуляторной батареи, встроенной в измерительно-индикационный блок.
По рабочим условиям эксплуатации измерители относятся к группе 3 по ГОСТ 22261-94.
Внешний вид прибора приведен на рисунке 1. Места нанесения знака утверждения типа, знака поверки и пломбировки приведены на рисунке 2.

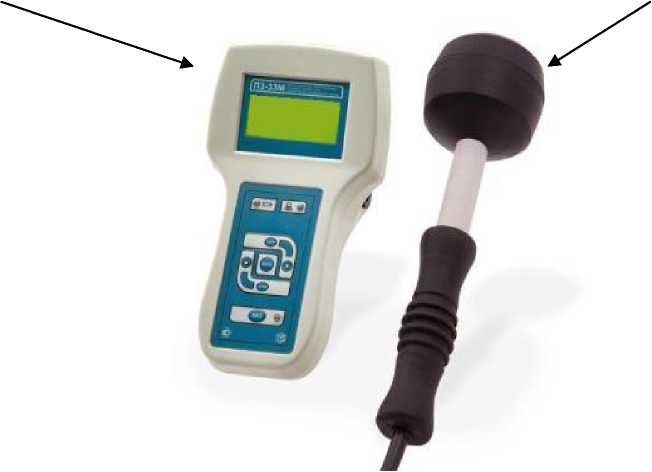

Измерительно-индикационный блок
Рисунок 1
Антенна-преобразователь

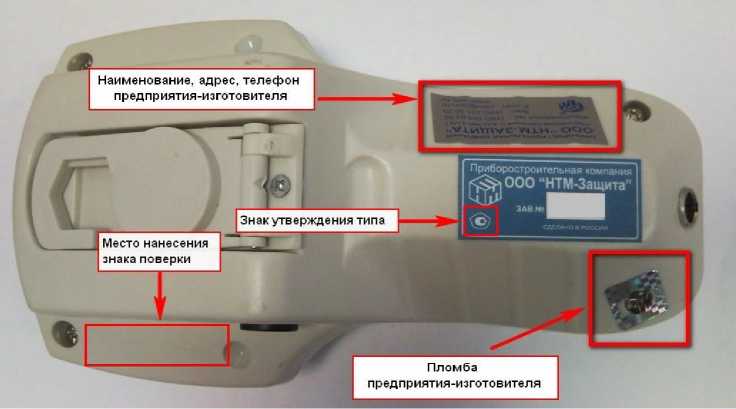

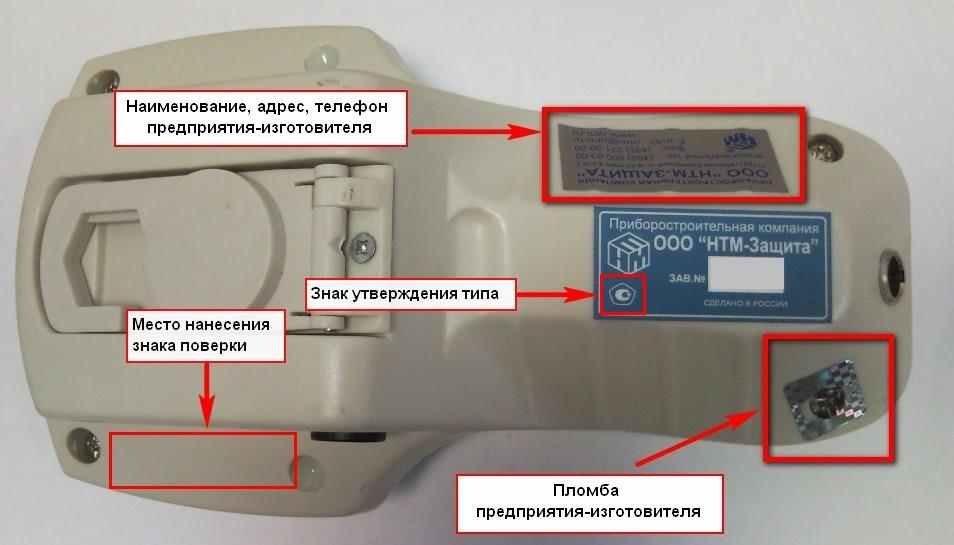

Рисунок 2
Технические характеристики
Метрологические характеристики измерителей указаны в таблице 1.
Таблица 1
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон частот, ГГц |
от 0,3 до 18,0 |
|
Диапазон измерений ППЭ, мкВт/см2 |
от 1 до 1-105 |
|
Пределы допускаемой относительной погрешности измерения ППЭ, дБ: на уровнях от 1,0 до 5,0 мкВт/см2 на уровнях свыше 5,0 мкВт/см2 |
±3,0 ±2,0 |
|
Напряжение питания (постоянный ток), В (4 аккумуляторные батареи АА) |
4,8 |
|
Мощность, потребляемая измерителем от источника питания, Вт, не более |
0,8 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Среднее время наработки на отказ, ч, не менее |
10000 |
|
Габаритные размеры, мм, не более: антенны-преобразователя - длина - диаметр измерительно-индикационного блока - длина - ширина - высота |
270 85 190 85 55 |
|
Масса, кг, не более |
0,55 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при 25 °С, % - атмосферное давление, кПа (мм рт.ст.) |
от 10 до 40 до 90 от 70 до 106,7 (от 537 до 800) |
Знак утверждения типа
наносится на планку, расположенную на задней панели корпуса измерительно-индикационного блока.
Комплектность
Комплект поставки измерителей приведен в таблице 2
Таблица 2
|
Наименование, тип |
Обозначение |
Кол-во |
|
Антенна - преобразователь АП-2 |
БВЕК.321216.002 |
1 |
|
Измерительно-индикаторный блок |
БВЕК.321216.001 |
1 |
|
Руководство по эксплуатации |
БВЕК.321216.004 РЭ |
1 |
|
Методика поверки |
БВЕК.321216.004 МП |
1 |
|
Формуляр |
БВЕК.321216.004 ФО |
1 |
|
Свидетельство о поверке |
1 | |
|
Сумка укладочная |
1 | |
|
Блок питания |
1 |
Поверка
осуществляется по документу БВЕК.321216.004 МП «Измеритель плотности потока энергии электромагнитного поля П3-33М. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20 апреля 2007 г. и руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 17 октября 2013 г.
Основное средство поверки: установка для поверки измерителей плотности потока энергии П1-9 (Рег. № 11474-88), диапазон частот от 0,3 до 39,65 ГГц, уровень воспроизводимого значения плотности потока энергии не менее 20 мкВТ/см2, пределы допускаемой основной погрешности воспроизведения ППЭ в режиме непрерывной генерации ±0,5 дБ.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель измерительно-индикационного блока в виде наклейки.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2 ГОСТ Р 8.574-2000 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц».
3 ТУ 6685-002-18446736-05 «Измерители плотности потока энергии электромагнитного поля П3-33М. Технические условия».
