Электроды стеклянные лабораторные комбинированные ЭСЛК-00.0
| Номер в ГРСИ РФ: | 36551-07 |
|---|---|
| Производитель / заявитель: | ООО "НПО Аквилон", г.Подольск |
Электроды стеклянные лабораторные комбинированные ЭСЛК-00.0 (далее - электроды) предназначены для измерений показателя активности ионов водорода (pH) в водных растворах и других жидких, вязких и влажных плотных средах в комплекте с электронными вторичными преобразователями (например: рН-метрами, иономерами).
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 36551-07 | |||||||||||||||
| Действует | по 06.07.2027 | |||||||||||||||
| Наименование | Электроды стеклянные лабораторные комбинированные | |||||||||||||||
| Модель | ЭСЛК-00.0 | |||||||||||||||
| Модификации |
ЭСЛК-01.7 ЭСЛК-11.7 ЭСЛК-12.7 ЭСЛК-15.7 |
|||||||||||||||
| Приказы |
№1732 от
21.08.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0184bc00-56d5-e566-39d5-6c81585ddcc5 | |||||||||||||||
| Испытания |
|
|||||||||||||||
| Год регистрации | 2007 | |||||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4215-014-81696414-2007 |
| Класс СИ | 31.01 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 29.10.2012 продлен срок свидетельстваВзамен № 25071-03 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 29.10.2017 |
| Номер сертификата | 30044 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 898 п. 27 от 29.10.201213д от 13.12.07 п.197 |
Производитель / Заявитель
ООО «НПО Аквилон», РОССИЯ, 142116, Московская обл., г. Подольск, ул. Комсомольская, д. 1
Россия
142100, Московская обл., Домодедовское шоссе, д.1
Поверка
| Методика поверки / информация о поверке |
4215-014-81696414-2007 МП Инструкция. Электроды стеклянные лабораторные комбинированные ЭСЛК-00.0. Методика поверки
МП 2450-0041-2025 Государственная система обеспечения единства измерений. Электроды стеклянные лабораторные комбинированные ЭСЛК-00.0. Методика поверки
(с 21.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
11820
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11378 (96%) |
| Неуспешных поверок (СИ непригодно) | 442 (4 %) |
| Актуальность информации | 21.04.2026 |
Поверители
Скачать
|
36551-07: Описание типа
2017-36551-07.pdf
Файл устарел
|
Скачать | 82.9 КБ | |
|
36551-07: Методика поверки
2023-mp36551-07.pdf
Файл устарел
|
Скачать | 268.5 КБ | |
|
36551-07: Описание типа
2017-36551-07-1.pdf
|
Скачать | 82.9 КБ | |
|
36551-07: Описание типа
2025-36551-07.pdf
|
Скачать | 335.6 КБ | |
|
36551-07: Методика поверки
4215-014-81696414-2007 МП
2023-mp36551-07-1.pdf
|
Скачать | 268.5 КБ | |
|
36551-07: Методика поверки
МП 2450-0041-2025
2025-mp36551-07.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Электроды стеклянные лабораторные комбинированные ЭСЛК-00.0 (далее - электроды) предназначены для измерений показателя активности ионов водорода (pH) в водных растворах и других жидких, вязких и влажных плотных средах в комплекте с электронными вторичными преобразователями (например: pH-метрами, иономерами).
Описание
Электрод стеклянный лабораторный комбинированный конструктивно состоит из измерительного стеклянного электрода и электрода сравнения, выполненных в едином корпусе.
Измерительный электрод выполняет функцию преобразования активности ионов водорода в электрический сигнал, электрод сравнения является источником опорного постоянного потенциала, относительно которого и проводятся измерения. Разность потенциалов является источником входного сигнала для вторичных преобразователей с высоким входным сопротивлением. Электрод подключают к вторичному преобразователю с помощью экранированного кабеля.
Электроды выпускаются в четырех исполнениях: ЭСЛК-01.7, ЭСЛК-11.7, ЭСЛК-12.7, ЭСЛК-15.7.
Общий вид электродов приведен на рисунках 1-4. Заводской номер электродов, состоящий из 7 арабских цифр и одного знака «.», представлен в формате «XX.XXXXX», нанесен типографским способом на маркировочную этикетку, которая приклеена на кабель электрода.
Нанесение знака поверки на электрод не предусмотрено.
Пломбирование электрода не предусмотрено.

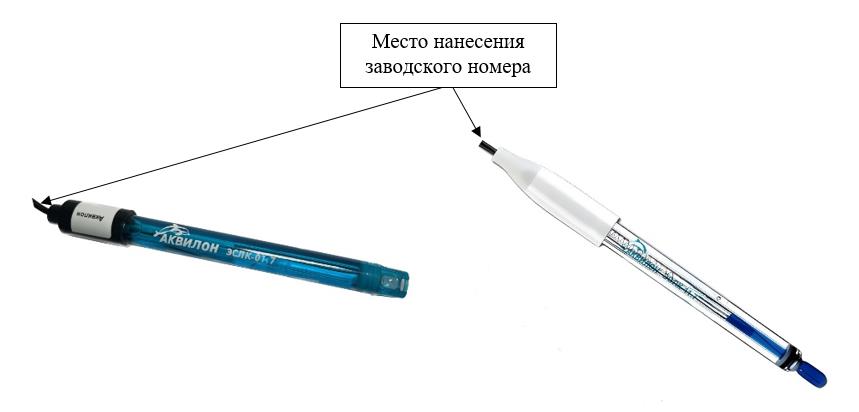

Рисунок 1 - Общий вид электрода исполнения ЭСЛК-01.7 с указанием места
Рисунок 2 - Общий вид электрода исполнения ЭСЛК-11.7, с указанием места
нанесения заводского номера
нанесения заводского номера

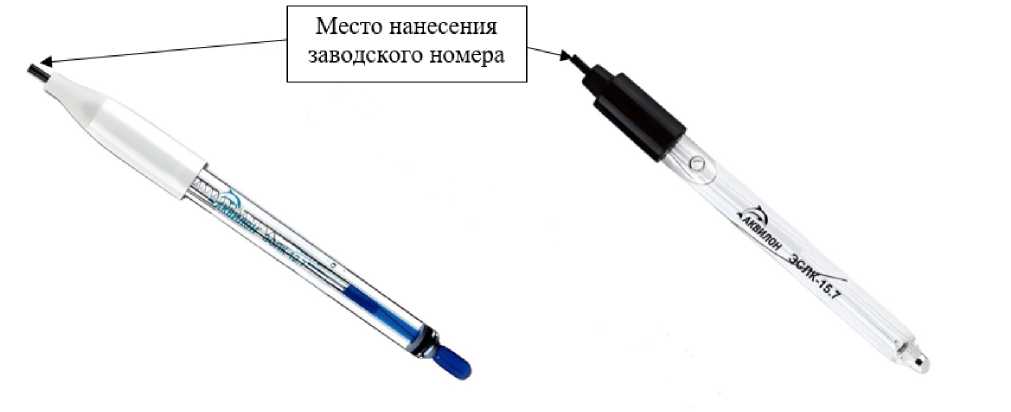

Рисунок 3 - Общий вид электрода Рисунок 4 - Общий вид электрода
исполнения ЭСЛК-12.7 с указанием места исполнения ЭСЛК-15.7 с указанием места
нанесения заводского номера нанесения заводского номера
Технические характеристики
Таблица 1.1 - Метрологические характеристики
|
Исполнение электродов |
Линейный диапазон водородной характеристики |
Э.Д.С. электродной системы1) в растворе тертраоксалата калия в воде с молярной концентрацией 0,05 моль/дм3, мВ |
Координаты изопо-тенциальной точки |
Примечание | |||
|
при 20 °С |
при 40 °С |
при 80 °С |
рНи |
Еи, мВ | |||
|
ЭСЛК-01.7 |
от 0 до 12 |
от 0 до 11 |
- |
от 227 до 377 |
6,90±0,30 |
-17±30 |
Общего применения |
|
ЭСЛК-11.7 |
от 0 до 14 |
от 0 до 13 |
от 0 до 12 |
от 258 до 398 |
7,00±0,30 |
0±30 |
Цилиндрическая мембрана с полусферой |
|
ЭСЛК-12.7 |
от 0 до 14 |
от 0 до 13 |
от 0 до 12 |
от 258 до 398 |
7,00±0,30 |
0±30 |
Удлиненный корпус (для колб) |
|
ЭСЛК-15.7 |
от 0 до 14 |
от 0 до 13 |
- |
от 258 до 398 |
7,00±0,30 |
0±30 |
Для жидкостей с низкой электропроводностью |
1) Фактическое значение Э.Д.С. указывается в паспорте конкретного электрода.
Таблица 1.2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предельные отклонения от линейности по абсолютной величине pH, не более |
±0,2 |
|
Крутизна водородной характеристики электрода в ее линейной части при температуре 25 °С, мВ/pH, не менее |
53 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры электродов всех исполнений (без кабеля) (кроме ЭСЛК-12.7): - длина электродов, мм, не более |
200 |
|
- длина стеклянной части электродов, мм, не более |
135 |
|
- диаметр стеклянной части электродов, мм, не более |
12 |
|
Габаритные размеры электрода исполнения ЭСЛК-12.7 (без кабеля): - длина электрода, мм, не более |
230 |
|
- длина стеклянной части электрода, мм, не более |
160 |
|
- диаметр стеклянной части электрода, мм, не более |
6 |
|
Длина соединительного кабеля электродов всех исполнений, мм |
700±100 |
|
Масса электрода, г, не более |
50 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Вероятность безотказной работы электрода за 1000 ч, не менее |
0,95 |
|
Средняя наработка до отказа, ч, не менее |
1000 |
Знак утверждения типа
наносится на титульный лист паспорта электрода типографским способом
Комплектность
Таблица 4 - Комплектность электрода
|
Наименование |
Обозначение |
Количество |
|
Электрод стеклянный лабораторный комбинированный ЭСЛК-00.0 |
АПВМ.096.201.002 |
1 шт. |
|
Паспорт |
4215-014-81696414-2007 ПС |
1 экз. |
|
Упаковка |
АПВМ.096.300.006 |
1 шт. |
Сведения о методах измерений
приведены в разделе «Порядок работы» паспорта на электрод.
Нормативные документы
Государственная поверочная схема для средств измерений показателя рН активности ионов водорода в водных растворах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 09.02.2022 № 324
4215-014-81696414-2007 с изменением № 1 «Электроды стеклянные лабораторные комбинированные ЭСЛК-00.0. Технические условия»
