Приборы виброизмерительные "ЯШМА"
| Номер в ГРСИ РФ: | 36859-14 |
|---|---|
| Производитель / заявитель: | ООО "Диамех 2000", г.Москва |
Для измерения параметров вибрации и вибродиагностики, осуществляемых при организации входного контроля подшипников качения, применяются в составе станков специальных вибродиагностических (например, типа СП-150, СП-180), обеспечивающих в процессе входного контроля создание требуемых режимов нагружения и числа оборотов подшипников. Для использования в отраслях промышленности, где используются роторные агрегаты (газовая, нефтяная, энергетическая и т.п.)
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 36859-14 |
| Действует | по 26.09.2029 |
| Наименование | Приборы виброизмерительные |
| Модель | "ЯШМА" |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 78647d85-76bd-d3a6-5336-7d7f0039e8ef |
| Год регистрации | 2014 |
| Общие данные | |
|---|---|
| Класс СИ | 28.03 |
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Примечание | 12.11.2014 утвержден вместо 36859-09 |
| Информация о сертификате | |
| Срок действия сертификата | 12.11.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1803 п. 14 от 12.11.201410 от 05.11.09 п.159 |
Производитель / Заявитель
Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»), г. Москва
Россия
115432, 2-й Кожуховский пр-д, 29, кор.2, стр.16, тел. (495) 223-04-20 факс 223-04-90 (109052, ул.Подъемная, 14. тел. 673-13-16; 361-09-10, факс 361-00-38)
Поверка
| Методика поверки / информация о поверке | ЯШМ.000.000 РЭ, приложение Б |
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 241 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
36859-14: Описание типа
2024-36859-14-1.pdf
|
Скачать | 232.8 КБ | |
|
36859-14: Методика поверки
2024-mp36859-14-1.pdf
|
Скачать | 914.1 КБ |
Описание типа
Назначение
Приборы виброизмерительные «ЯШМА» (далее - приборы) предназначены для измерений среднего квадратического значения (СКЗ) виброускорения и виброскорости, а также частоты вращения подшипников качения.
Описание
Приборы представляют собой двухканальное виброизмерительное устройство, состоящее из первичных преобразователей, блока измерений БИ 120 и блока системного БС120.
Принцип действия приборов основан на преобразовании значений измеряемой величины в электрический сигнал и последующей его обработке.
В качестве первичных преобразователей используются пьезоэлектрические акселерометры 608А10 и 608А11, акселерометры серии 1V модификации 1V702TA-XX (рег. № 81334-21) и вихретоковые датчики ВБИ-М08-48У-2121-Л и ВБИ-М08-48У-2122-Л.
Пьезоэлектрические акселерометры 608А10 (608А11) и акселерометры 1V702TA-XX представляют собой преобразователь инерционного типа и используют прямой пьезоэлектрический эффект, где электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.
Принцип действия вихретокового датчика основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Амплитудная огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции.
Блок измерений БИ120 выполнен на основе промышленного компьютера со встроенной платой формирования сигналов датчиков и платой сбора данных и обеспечивает обработку выходных сигналов первичных преобразователей (интегрирование, фильтрация, спектральный анализ на основе быстрого преобразования Фурье, оцифровка). Выполнение вычислительных операций, анализ и хранение данных осуществляется в блоке системном БС120.
Общий вид блоков измерений БИ120 и системного БС120 представлен на рисунке 1.
Общий вид пьезоэлектрических акселерометров 608А10, 608А11, акселерометров 1V702TA-XX и вихретоковых датчиков ВБИ-М08-48У-2121-Л и ВБИ-М08-48У-2122-Л представлен на рисунке 2. Заводские номера приборов в цифровом формате наносятся на корпус методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено. Приборы не подлежат пломбированию.
БИ120
БС120
Места нанесения заводского номера и знака утверждения типа

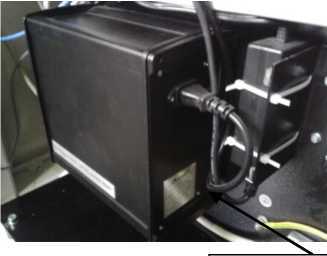

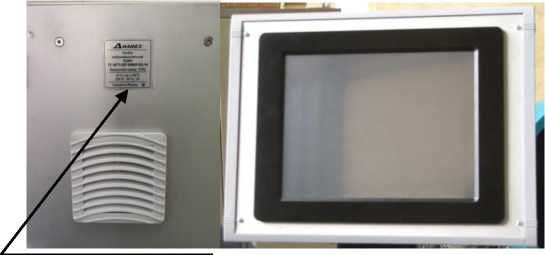

Рисунок 1 - Общий вид блока измерений БИ120 и блока системного БС120
608А10, 608А11
1V702TA-XX
ВБИ-М08-48У-2121-Л, ВБИ-М08-48У-2122-Л.

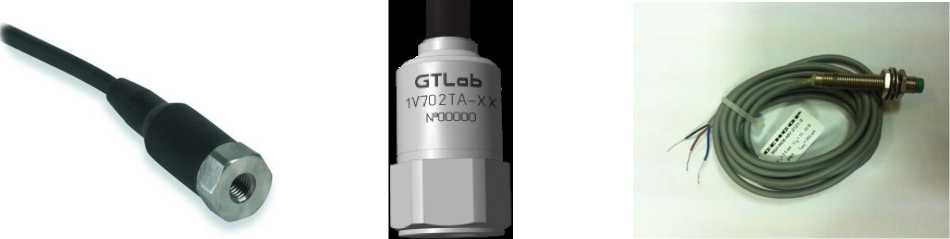

Рисунок 2 - Общий вид пьезоэлектрических акселерометров 608А10, 608А11, акселерометров 1V702TA-XX и вихретоковых датчиков ВБИ-М08-48У-2121-Л и ВБИ-М08-48У-2122-Л
Программное обеспечение
Программное обеспечение служит для обработки и визуализации информации, которая поступает от первичных преобразователей.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды, обеспечивающие управление работой комплекса и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
StandDiag.exe update_yashma_ver_2_11.svy |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.58 не ниже 2.11 |
|
Цифровой идентификатор ПО |
AD32F5691 E15D3713 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Канал измерения вибрации | |
|
Диапазон измерений СКЗ виброускорения, м/с2 (дБ отн. 3-10’4 м/с2) |
от 1,0 до 100 (от 70,5 до 110,5) |
|
Диапазон измерений СКЗ виброскорости, мм/с (дБ отн. 5-10’5 мм/с) |
от 0,1 до 14,1 (от 66 до 109) |
|
Диапазоны рабочих частот при измерении, Гц: - виброускорения |
от 20 до 10000 |
|
- виброскорости |
от 50 до 300 от 300 до 1800 от 1800 до 10000 |
|
Пределы допускаемой основной абсолютной погрешности измерений виброускорения на базовой частоте 160 Гц и виброскорости на базовых частотах 160, 640 и 2560 Гц в нормальных условиях измерений, дБ |
±1,0 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовых частот в диапазонах рабочих частот от 1,2- Fн до 0,8Тв (где Fв и Fн - соответственно, верхний и нижний пределы диапазонов рабочих частот), дБ, не более |
±1,0 |
|
Пределы допускаемой абсолютной погрешности измерений виброускорения и виброскорости в рабочем диапазоне температур окружающей среды, дБ |
±1,5 |
|
Канал измерения частоты вращения | |
|
Диапазон измерений частоты вращения, Гц (об/мин) |
от 10 до 30 (от 600 до 1800) |
|
Пределы допускаемой относительной погрешности измерений частоты вращения в диапазоне рабочих температур окружающей среды, % |
от -2 до +1 |
Таблица 3 -Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Параметры электрического питания: - напряжения питания переменного тока (с частотой 50 Гц), В |
от 187 до 242 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +30 |
|
Условия эксплуатации: температура окружающей среды, °С: - пьезоэлектрических акселерометров 608А10, 608А11 - вихретоковых датчиков ВБИ-М08-48У-2121-Л, ВБИ-М08-48У-2122-Л - блока измерений БИ120, блока системного БС120 - акселерометров 1V702TA-10 |
от -54 до +121 от -25 до +80 от +5 до +50 от -55 до +125 |
|
Наименование характеристики |
Значения |
|
Габаритные размеры, мм, не более: - пьезоэлектрических акселерометров 608А10, 608А11 (диаметр х длина) - вихретоковых датчиков ВБИ-М08-48У-2121-Л, ВБИ-М08-48У-2122-Л |
22 х 31,2 |
|
(диаметр х длина) |
8 х 48 |
|
- блока измерений БИ120 (длина х ширина х высота) |
242 х 232 х 121 |
|
- блока системного БС120 (длина х ширина х высота) |
340 х 277 х 74 |
|
- акселерометров 1V702TA-XX (диаметр х высота) |
11 х 20 |
|
Масса, кг, не более: - пьезоэлектрических акселерометров 608А10, 608А11 |
0,105 |
|
- вихретоковых датчиков ВБИ-М08-48У-2121-Л, ВБИ-М08-48У-2122-Л |
0,05 |
|
- блока измерений БИ120 |
5,0 |
|
- блока системного БС120 |
3,8 |
|
- акселерометров 1V702TA-XX |
0,015 |
Знак утверждения типа
наносится на лицевую панель блока измерений БИ120 методом наклейки или гравировки и на титульном листе руководства по эксплуатации.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор виброизмерительный в составе: |
«ЯШМА» | |
|
- блок измерений |
БИ120 |
1 шт. |
|
- блок системный |
БС120 |
1 шт. |
|
- пьезоэлектрический акселерометр (акселерометр) |
608А10, 608А11 (1V702TA-XX) |
1 шт. |
|
- датчик вихретоковый |
ВБИ-М08-48У-2121-Л (ВБИ-М08- 48У-2122-Л) |
1 шт. |
|
Руководство по эксплуатации |
ЯШМ.000.000 РЭ |
1 экз. |
|
Инструкция по эксплуатации |
ЯШМ.000.000 ИЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Проведение измерений» инструкции по эксплуатации ЯШМ.000.000 ИЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
ТУ 26.51.66-118-54981193-24 «Прибор виброизмерительный «ЯШМА». Технические условия».
