Система измерений количества и показателей качества нефти СИКН №565 ООО "РН-Пурнефтегаз" ЦПС Барсуковского месторождения
| Номер в ГРСИ РФ: | 36938-08 |
|---|---|
| Производитель / заявитель: | ЗАО "ИПФ Вектор", г.Тюмень |
Для измерения массы нефти, соответствующей требованиям ГОСТ Р 51858-2002, установлена на территории ЦПС Барсуковского месторождения Пуровского района, ЯНАО и предназначена для коммерческого учета нефти, сдаваемой ООО "РН-Пурнефтегаз" в систему магистральных нефтепроводов ОАО "Сибнефтепровод" ОАО "АК "Транснефть".
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 36938-08 | ||||||
| Наименование | Система измерений количества и показателей качества нефти СИКН №565 ООО "РН-Пурнефтегаз" ЦПС Барсуковского месторождения | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 9d0677b8-80f0-408f-e112-d1e00311e712 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2008 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация ОАО |
| Класс СИ | 29.01.04 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Тюменского ЦСМ |
| Адрес центра | 625027, г.Тюмень, ул.Минская, 88 |
| Руководитель центра | Вагин Владимир Викторович |
| Телефон | (8*345*2) 20-62-95 |
| Факс | 32-34-38 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 30528 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | 02 от 31.01.08 п.170 |
Производитель / Заявитель
ЗАО "ИПФ "Вектор", г. Тюмень
Россия
625018, ул.Республики, 209, оф.401, Тел. (3452) 59-27-26, 59-27-20, факс 59-27-27 (Почт.адрес: 625031, ул.Шишкова, д.88 тел. (3452) 38-87-20, 38-87-26, E-mail: sekretar@ipfvektor.ru
Поверка
| Методика поверки / информация о поверке | МП Тюменского ЦСМ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 20 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
36938-08: Описание типа
2024-36938-08.pdf
|
Скачать | 524.6 КБ | |
|
36938-08: Методика поверки
2024-mp36938-08.pdf
|
Скачать | 6.8 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти СИКН № 565
ООО «РН-Пурнефтегаз» ЦПС Барсуковского месторождения (далее - СИКН) предназначена для автоматического измерения массового расхода (массы) нефти.
Описание
Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства:
1) блок фильтров, состоящий из трех фильтров;
2) блок измерительных линий (БИЛ), состоящий из четырех измерительных линий (трех рабочих и одной контрольно-резервной);
3) блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти;
4) система обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
В составе СИКН функционально выделены измерительные каналы (ИК) массового расхода нефти, определение метрологических характеристик которых осуществляется комплектным методом при поверке СИКН.
Перечень средств измерений, находящихся в составе СИКН представлен в таблице 1.
Таблица 1 - Состав СИКН
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|

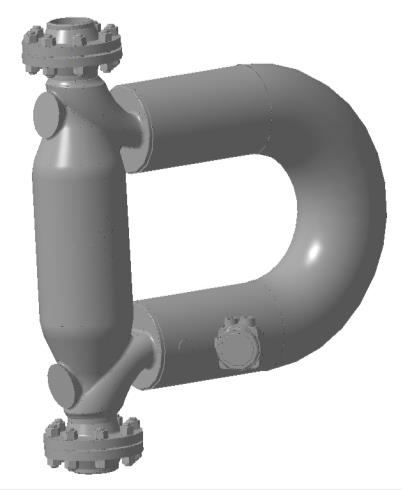

Счетчики-расходомеры массовые Micro Motion мод. CMF 400 |
БИЛ |
13425-01 45115-16* |
|
Датчики температуры 644 |
Выходной коллектор БИЛ, БИК |
39539-08 |
|
Датчики температуры Rosemount 644 |
Выходной коллектор БИЛ, БИК |
63889-16* |
|
Преобразователи измерительные 644 |
Выходной коллектор БИЛ, БИК |
14683-00 14683-04* |
|
Термопреобразователи сопротивления платиновые 65 |
Выходной коллектор БИЛ, БИК |
22257-01 |
|
Термопреобразователи с унифицированным выходным сигналом Метран-276-Ех |
Выходной коллектор БИЛ, БИК |
21968-11* |
|
Датчики давления Метран-150 мод. Метран-150 TG |
Выходной коллектор БИЛ, БИК |
32854-09 32854-13* |
|
Плотномеры жидкости промышленные с вычислителями 7945 мод. 7835 |
БИК |
13800-94* |
|
Преобразователи плотности жидкости измерительные 7835 |
БИК |
15644-06 |
|
Влагомеры нефти поточные УДВН-1пм |
БИК |
14557-05 14557-10* 14557-15* |
|
Комплекс измерительно-вычислительный ИМЦ-03 |
СОИ |
19240-00 |
|
Примечание - Средства измерений помеченные * находятся в резерве. При необходимости средства измерений эксплуатирующиеся в составе СИКН могут быть заменены на находящиеся в резерве. | ||
В состав СИКН входят показывающие средства измерений давления и температуры нефти утверждённых типов. Кроме того, в состав блока измерений показателей качества нефти входит расходомер, в состав блока фильтров входят датчики перепада давления.
СИКН обеспечивает выполнение следующих функций:
- автоматическое измерение массы «брутто» нефти прямым методом динамических измерений;
- автоматизированное вычисление массы «нетто» нефти;
- автоматическое измерение технологических параметров (температуры и давления);
- автоматическое измерение показателей качества нефти (плотности и объемной доли воды в нефти);
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку ИК массового расхода нефти на месте эксплуатации без прекращения учётных операций;
- контроль метрологических характеристик преобразователей массового расхода, поточных плотномеров и влагомеров на месте эксплуатации без прекращения учётных операций;
- отбор объединённой пробы нефти по ГОСТ 2517-2012;
- получения 2-часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
- дистанционное управление запорной арматурой;
- контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН.

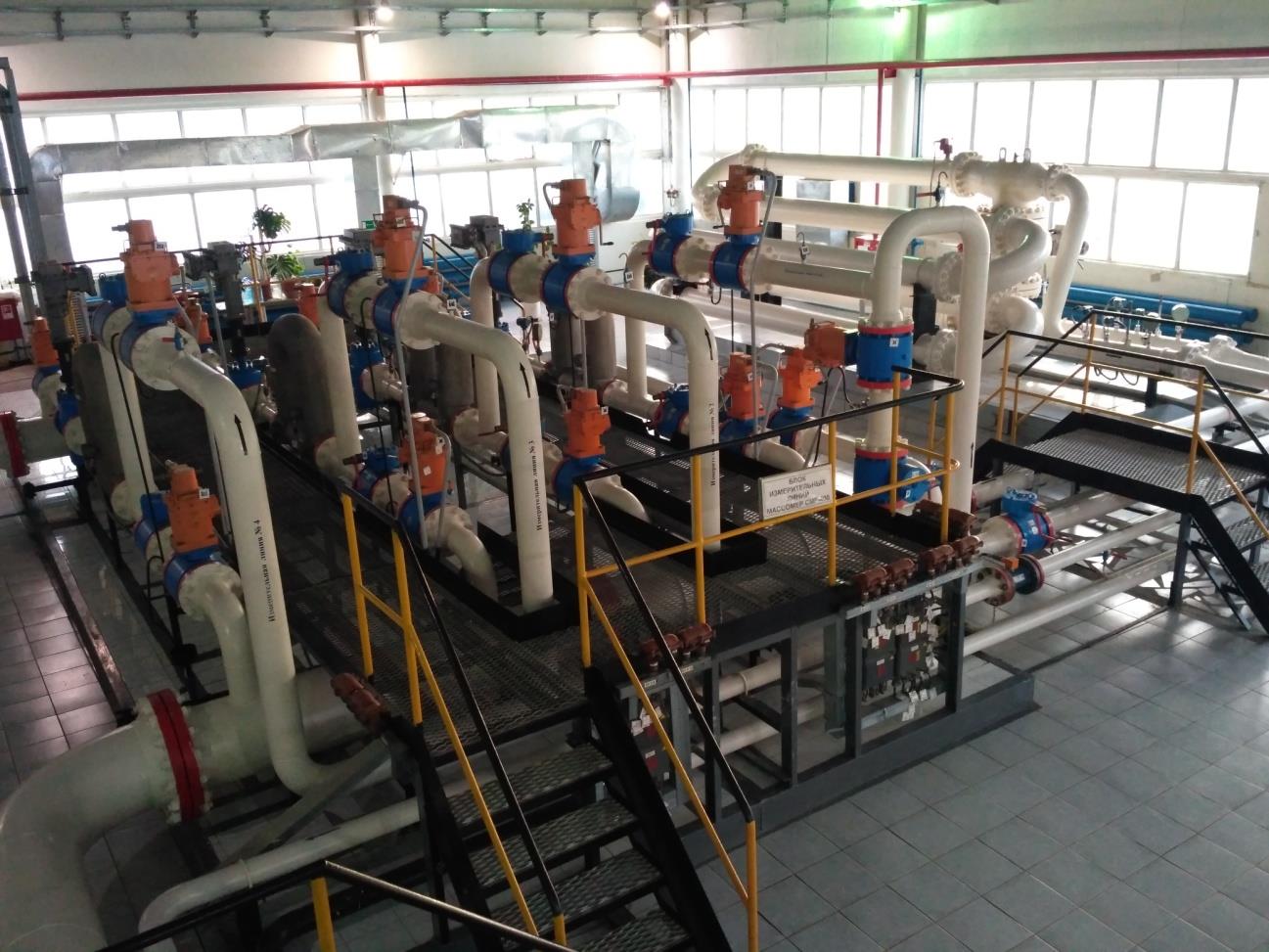

Общий вид СИКН представлен на рисунке 1.
Рисунок 1 - Общий вид СИКН

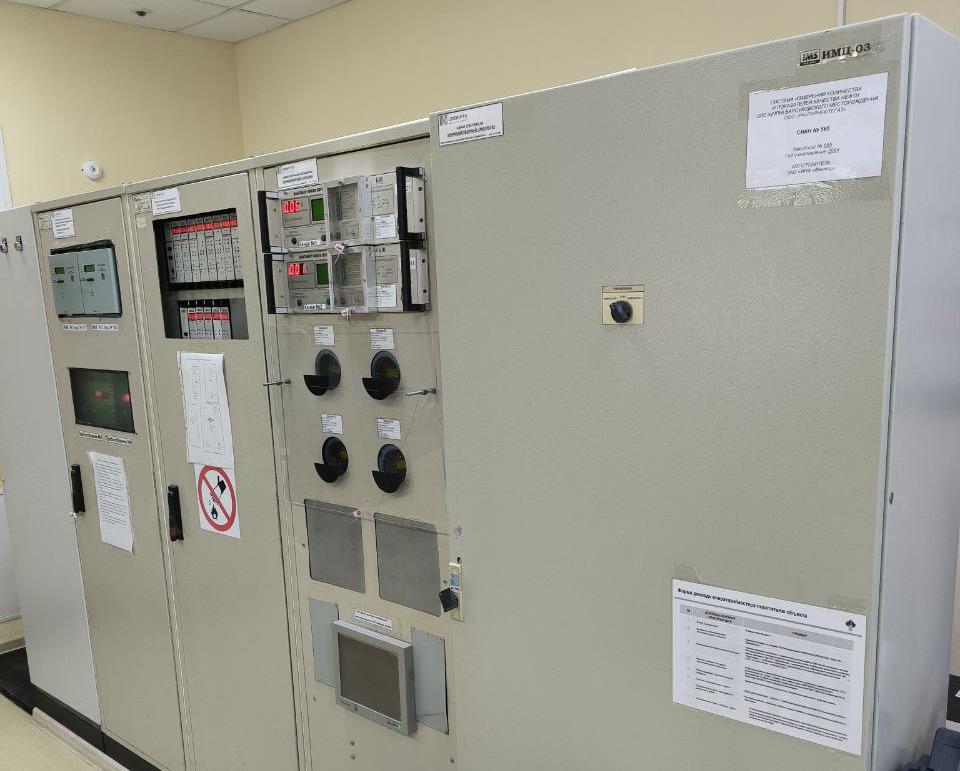

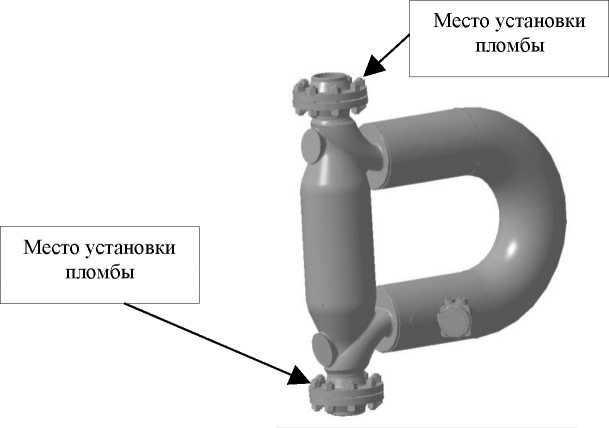

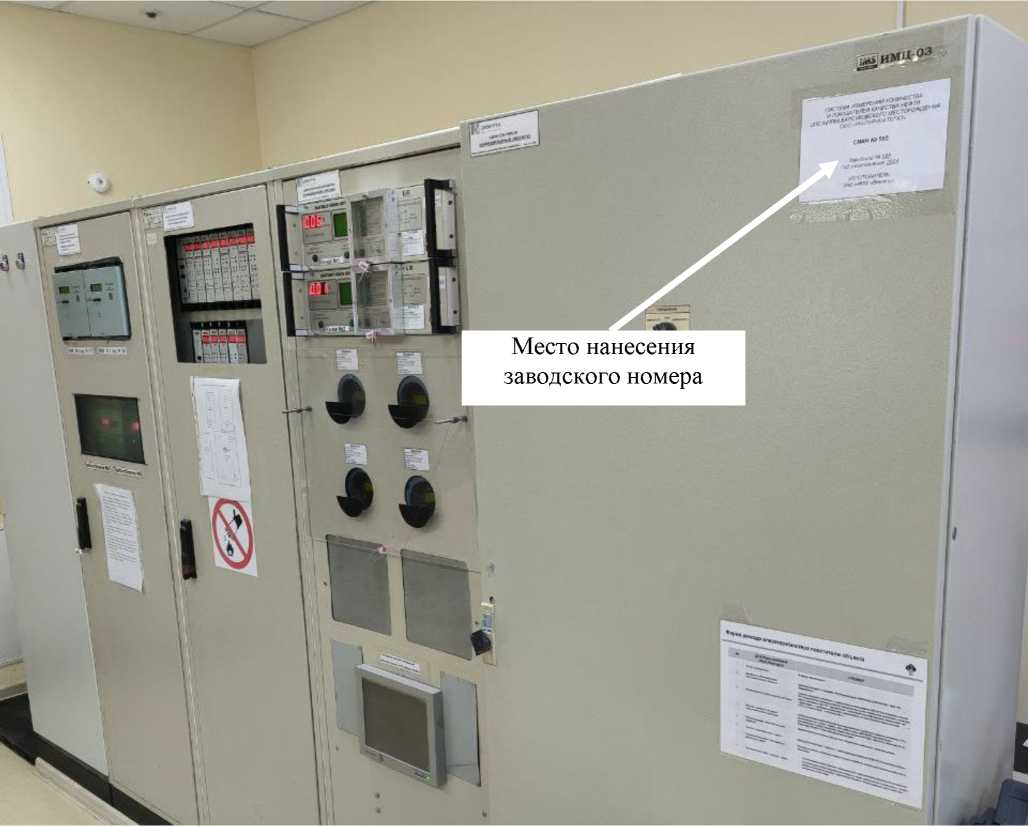

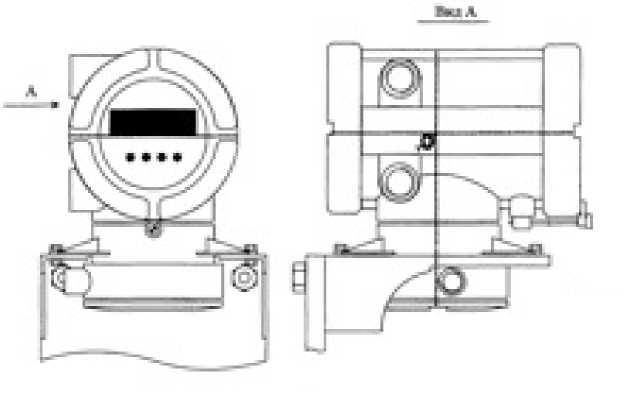

Пломбирование средств измерений, находящихся в составе СИКН осуществляется согласно требований их описаний типа, методик поверки или МИ 3002-2006. Заводской номер 565 в виде цифрового обозначения указан на шкафу ИВК.
Программное обеспечение
Программное обеспечение (далее - ПО) СИКН представлено встроенным прикладным ПО контроллера измерительного ИМЦ-03 и АРМ «Вектор».
Идентификационные данные ПО приведены в таблице 2.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
ИМЦ-03 |
АРМ |
АРМ |
|
Идентификационное наименование ПО |
OIL MM.EXE |
са1сЛ11 |
Module2.bas |
|
Номер версии (идентификационный номер) ПО |
352.04.01 |
1.2 |
1.1 |
|
Цифровой идентификатор ПО |
FE1634EC |
E40D584A |
66F2A061 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
CRC32 |
CRC32 |
Технические характеристики
Таблица 3 - Состав и основные метрологические характеристики измерительных каналов
|
Номе р ИК |
Наименова ние ИК |
Количество ИК |
Состав ИК |
Диапазон измерений, т/ч |
Пределы допускаемой относительной погрешности, % | |
|
Первичные измерительные преобразователи |
Вторичная часть | |||||
|
1-4 |
ИК массового расхода нефти |
4 (ИЛ1)1, ИЛ2, ИЛ3, ИЛ4) |
Счетчики-расходомеры массовые Micro Motion модели CMF 400 |
Комплекс измерительновычислительный ИМЦ-03 |
от 100 до 300 |
± 0,202) ± 0,253) |
|
1) ИЛ - измерительная линия; 2) Пределы допускаемой относительной погрешности ИК массового расхода контрольно-резервной ИЛ; 3) Пределы допускаемой относительной погрешности ИК массового расхода рабочих ИЛ. | ||||||
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон массового расхода, т/ч |
от 100 до 900 |
|
Пределы допускаемой относительной погрешности измерения: - массы брутто нефти, % - массы нетто нефти, % |
± 0,25 ± 0,35 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
4 (3 рабочих, 1 контрольно-резервная) |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
|
Характеристики измеряемой среды: - температура, °С - давление, МПа - плотность при температуре +20 °С, кг/м3 - массовая доля воды в нефти, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - содержание свободного газа |
от +6 до +40 от 0,30 до 3,53 от 830 до 895 0,5 0,05 100 не допускается |
|
Режим работы |
непрерывный |
|
Температура окружающего воздуха, °С: - для первичных измерительных преобразователей - для ИВК и АРМ оператора Относительная влажность окружающего воздуха, %, не более: - для первичных измерительных преобразователей - для центрального блока обработки информации |
от +5 до +40 от +15 до +30 98 85 |
|
Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц |
230 ± 23 50±1 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность
Комплектность СИКН представлена в таблице 6.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти СИКН № 565 ООО «РН-Пурнефтегаз» ЦПС Барсуковского месторождения |
— |
1 экз. |
|
Инструкция по эксплуатации системы измерений количества и показателей качества нефти № 565 |
— |
1 экз. |
Сведения о методах измерений
«Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) № 565 на ЦПС Барсуковского месторождения ООО «РН-Пурнефтегаз»,
регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № ФР.1.29.2022.44810.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
Постановление Правительства Российской Федерации от 16. ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учёте используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений».
