Счетчики холодной и горячей воды САЯНЫ-Т
| Номер в ГРСИ РФ: | 37730-12 |
|---|---|
| Производитель / заявитель: | ООО "ИВК-Саяны", г.Москва |
Для измерений объема питьевой воды по СанПиН 2.1.4.1074 и горячей воды по СНиП 41-02. а также других жидкостей в напорных наполненных трубопроводах для учетно-расчетных операций. Область применения - объекты жилищно-коммунального хозяйства.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 37730-12 |
| Действует | по 23.04.2017 |
| Наименование | Счетчики холодной и горячей воды |
| Модель | САЯНЫ-Т |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b1c9498e-f585-a9d5-b862-2b003ae67104 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 29.01.03.01 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Примечание | 20.01.2015 Изменения в названии организации23.04.2012 утвержден вместо 37730-08 |
| Информация о сертификате | |
| Срок действия сертификата | 23.04.2017 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 36 п. 01 от 20.01.2015Приказ 277 п. 39 от 23.04.201206 от 15.05.08 п.108 |
Производитель / Заявитель
ООО "ИВК-САЯНЫ", РОССИЯ, г.Москва
Россия
111250, Энергетический проезд, 6, тел.(495) 918-05-00, тел. 362-7002, 362-7299, www.sayany.ru, E-mail: root@sayany.ru
Поверка
| Методика поверки / информация о поверке | ИВКА.407323.004 МП |
| Межповерочный интервал / Периодичность поверки |
4 года
для гор.воды
6 лет
для хол. воды
|
| Зарегистрировано поверок |
11015
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10726 (97%) |
| Неуспешных поверок (СИ непригодно) | 289 (3 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
37730-12: Описание типа
2015-37730-12.pdf
|
Скачать | 154.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Счетчики холодной и горячей воды "САЯНЫ-Т" (далее - счетчики) предназначены для измерений объема питьевой воды по СанПиН 2.1.4.1074 и горячей воды по СНиП 41-02, а также других жидкостей в напорных наполненных трубопроводах.
Описание
Конструктивно счетчики состоят из двух частей:
• измерительного патрубка, включающего в себя проточную часть и турбину;
• электронного блока, изготовленного в отдельном корпусе.
Принцип работы счетчика основан на измерениях числа оборотов турбины, которая вращается в проточной части счетчика под воздействием воды, протекающей через нее. На турбине закреплены мишени, изготовленные из нержавеющей стали. Датчик электронного преобразователя выдает импульс в момент прохождение мишени вблизи него. Импульсы поступают на микропроцессорное устройство, которое вычисляет объем воды, протекшей через счетчик. Значение объема индицируется на жидкокристаллическом (ЖК) индикаторе.
Основные узлы счетчика изготовлены из пластмассы, а его конструкция обеспечивает устойчивость к влиянию внешнего постоянного магнитного поля.
Счетчики имеют исполнения:
• "САЯНЫ-Т";
• "САЯНЫ-Т РМД".

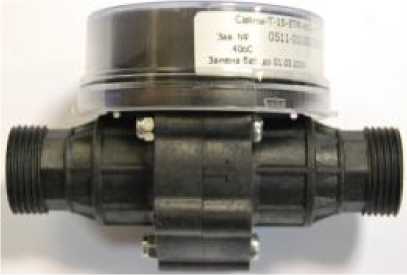

Фотографии
образцов счетчиков приведены на Рисунке 1.
Рисунок 1
Счетчики исполнения "САЯНЫ-Т РМД" отличаются наличием:
• дополнительного входа V2, предназначенного для подключения к нему счетчика воды;
• возможностью измерять температуру воды с помощью подключаемого к счетчику тер
мометра сопротивления с номинальной характеристикой Pt500;
• возможностью измерять объем воды с температурой выше пороговой температуры.
• архива, в котором сохраняют среднечасовые значения измеренного объема (глубина
архива 67 суток);
• могут быть оснащены радиоинтерфейсом, работающим на частоте 433 МГц и предназначенным для передачи результатов измерений и архивных данных. Расстояние для передачи - до 30 м;
Счетчики имеют исполнения ETK, ETW, ETH, ETH-C, отличающиеся максимальной рабочей температурой.
Счетчики "САЯНЫ-Т" имеют исполнение, отличающееся наличием импульсного выхода с нормированной для типоразмера ценой импульса. Счетчики с электронным табло имеют обозначение "I", а без электронного табло (преобразователь расхода) -"I/R".
Счетчики выпускаются классов точности 1 и 2.
Электронный блок устанавливается на патрубок и защелкивается без возможности его снова снять, не повредив корпус счетчика.
Крышка электронного блока счетчиков "САЯНЫ-Т" закрывается на защелки таким образом, что при последующей попытке открыть происходит её разрушение. Таким образом, дополнительных защитных пломб не требуется.

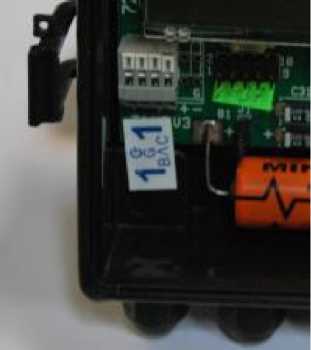

Счетчики "САЯНЫ-Т РМД" пломбируются разрушающейся наклейкой с оттиском клейма поверителя (Рисунок 3), предотвращающей доступ к разъемам, через которые проводятся программирование микропроцессоров и запись в память счетчика.

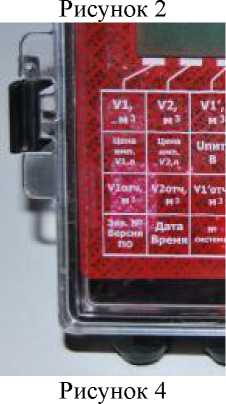

Счетчики имеют пломбировочные отверстия (Рисунок 1, Рисунок 2, Рисунок 4), предна-
значенные для установки пломб абонентских отделов, предотвращающих несанкционирован-
ный доступ к электронному блоку.
Рисунок 1
Рисунок 3
Программное обеспечение
Микропроцессор счетчиков "САЯНЫ-Т" программируется масочным способом при их производстве. Градуировочные коэффициенты уравнения вычисления объема в зависимости от числа оборотов турбины заложены в текст программы. Таким образом, перепрограммирование счетчиков "САЯНЫ-Т" и изменение градуировочных коэффициентов невозможно.
Счетчики "САЯНЫ-Т РМД", конструктивно имеют 2 микропроцессора. Первый микропроцессор детектирует прохождение мишеней и преобразует частоту вращения турбины в электрический сигнал с нормированной ценой импульса, который поступает на вход второго микропроцессора. Градуировочные коэффициенты уравнения вычисления объема в зависимости от числа оборотов турбины заложены в тексте программы. Второй микропроцессор подсчитывает поступающие на его входы импульсы, преобразует их в значение объема, обслуживает ЖК индикатор и радиоканал.
Уровень защиты ПО счетчиков от непреднамеренных и преднамеренных изменений "С" по МИ3286-2010 и защищено от непреднамеренных и преднамеренных изменений при помощи пломбы поверителя.
Идентификационные параметры программного обеспечения
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор программного обеспечения | |||
|
Контрольная сумма файла программы |
Алгоритм вычисления цифрового идентификатора ПО |
Контрольная сумма ПО, отображаемая на ЖКИ |
Алгоритм вычисления контрольной суммы ПО | |||
|
Программа САЯНЫ-Т РМД |
watery.hex |
1.2 |
B424C1F859916FC9C C8DBA53BEDEEEE9 |
MD5 |
5С83 |
CRC16 |
|
Программа детектора мишеней |
PIC_SAYANY RMD.HEX |
0.1 |
5267D0AF97E9D6E6 268B3104CC59F136 |
MD5 |
не отображается |
CRC16 |
Технические характеристики
|
Наименование характеристики |
Ед. изм. |
Значение характеристики | |||||
|
Диаметр условного прохода |
мм |
10 |
15 |
20 | |||
|
Класс точности |
1 |
2 |
1 |
2 |
1 |
2 | |
|
Порог чувствительности • при горизонтальном монтаже; • при вертикальном монтаже |
Г-) г-) |
0,008 0,006 |
0,008 0,006 |
0,012 0,008 |
0,012 0,008 |
0,020 0,015 |
0,020 0,015 |
|
Минимальный расход, gмин |
м3/ч | ||||||
|
• при горизонтальном монтаже; |
0,01 |
0,015 |
0,016 |
0,03 |
0,025 |
0,05 | |
|
• при вертикальном монтаже |
0,01 |
0,03 |
0,016 |
0,06 |
0,025 |
0,1 | |
|
Переходной расход, gt |
м3/ч |
0,04 |
0,06 |
0,06 |
0,12 |
0,10 |
0,20 |
|
Номинальный расход, gn |
м3/ч |
1,5 |
2,5 | ||||
|
Максимальный расход, gмакс |
м3/ч |
2 |
3,0 |
5,0 | |||
|
Пределы допускаемой относительной погрешности измерений объема • в диапазоне от gt до gмакс; • в диапазоне от gмин до gt |
% % | ||||||
|
± 1 |
± 2 |
± 1 |
± 2 |
± 1 |
± 2 | ||
|
± 3 |
± 5 |
± 3 |
± 5 |
± 3 |
± 5 | ||
|
Цена импульса (для счетчиков с импульсным выходом) |
л |
0,01; 0,1; 1; 10 | |||||
|
Выходной сигнал Максимальное напряжение на открытом коллекторе Максимальный ток |
В мА |
"открытый коллектор" 24 20 | |||||
|
Емкость счетного механизма, число разрядов ЖК индикатора |
3 м |
99999,9999 | |||||
|
Максимальная температура измеряемой жидкости для исполнения, не более: • ETK; • ETW; • ETH; • ETH-C |
°С °С °С °С |
30 95 130 150 | |||||
|
Наименование характеристики |
Ед. изм. |
Значение характеристики | ||
|
Диаметр условного прохода |
мм |
10 |
15 |
20 |
|
Диапазон измерений температуры при подключенном термометре сопротивления |
°С |
0..160 | ||
|
Пределы допускаемой абсолютной погрешности преобразования сопротивления в значение температуры (для "САЯНЫ-Т РМД") |
°C |
± 0,25 | ||
|
Температура окружающей среды |
°C |
минус 10... плюс 50 | ||
|
Давление измеряемой среды, не более |
МПа |
1,6 | ||
|
Потери напора при номинальном расходе, не более |
МПа |
0,025 | ||
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 |
_ |
ГруппаN1 | ||
|
Степень защиты от проникновения пыли и влаги по ГОСТ 14254-96 (МЭК 529-89) |
_ |
IP68 | ||
|
Габаритные размеры "САЯНЫ-Т" |
мм |
110х70х75 |
110х70х75 |
130х70х75 |
|
Габаритные размеры "САЯНЫ-Т РМД" |
мм |
205х73х80 |
205х73х80 |
225х73х90 |
|
Масса "САЯНЫ-Т", не более |
кг |
0,16 |
0,16 |
0,20 |
|
Масса "САЯНЫ-Т РМД", не более |
кг |
0,26 |
0,26 |
0,30 |
|
Средний срок службы, не менее |
лет |
12 | ||
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и методом шелкографии на лицевую панель счетчика.
Комплектность
|
Наименование |
Количество |
Примечания |
|
Счетчик воды "САЯНЫ-Т" ("САЯНЫ-Т РМД") |
1 |
В зависимости от заказа |
|
Комплект монтажных частей |
1 |
В зависимости от заказа |
|
Руководство по эксплуатации и паспорт ИВ-КА.407323.004 ПС |
1 | |
|
Методика поверки ИВКА.407323.004 МП |
1 |
Поставляется по запросу |
Поверка
осуществляется по методике ИВКА.407323.004 МП "ГСИ. Счетчики холодной и горячей воды "САЯНЫ-Т". Методика поверки", утвержденной ГЦИ СИ ФГУП "ВНИИМС" в феврале 2012 г.
Основное поверочное оборудование:
|
Наименование оборудования |
Технические характеристики |
|
1. Установка поверочная расходомерная СПРУТ |
Погрешность измерений: не более ± 0,2 % |
|
2. Генератор сигналов ГЗ-110 |
Диапазон частот: 1 Гц...200 кГц. Уровень сигнала: 0,005...10 В. Относительная нестабильность частоты ± 3М0- 8 |
|
3. Магазин сопротивлений Р 4831 |
Диапазон изменений сопротивлений: 0,001....99999,999 Ом. Класс точности: 0,02/2М0- 6 |
Сведения о методах измерений
изложены в руководствах по эксплуатации, объединенных с паспортами
• ИВКА.407323.004 ПС - для «САЯНЫ-Т»;
• ИВКА.407323.004-01 ПС - для «САЯНЫ-Т РМД»
Нормативные документы
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия
ГОСТ 14167-83 "Счетчики холодной воды турбинные. Технические условия"
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками.
МИ 3286-2010 Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа
ТУ 407323.004-47636645-20011 Счетчики холодной и горячей воды "САЯНЫ-Т". Технические условия
Рекомендации к применению
- при осуществлении торговли.
