Спектрометры рентгеновские многоканальные СРМ-35
| Номер в ГРСИ РФ: | 38165-24 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | ООО "Микротензор", г. Орел |
Спектрометры рентгеновские многоканальные СРМ-35 (далее - спектрометры) предназначены для определения химических элементов от В(5) до U(92) в пробе и измерений интенсивностей аналитических линий рентгеновской флуоресценции одновременно до двадцати химических элементов в интервале элементов от 0(8) до U(92) в пробе.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 38165-24 | |||||||||
| Действует | по 08.11.2029 | |||||||||
| Наименование | Спектрометры рентгеновские многоканальные | |||||||||
| Модель | СРМ-35 | |||||||||
| Приказы |
№2867 от
25.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 14e79cad-b9df-ac5c-16a7-3648de821df8 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Микротензор», РОССИЯ, 302020, г. Орел, Наугорское ш., д. 40, к. 1, офис1; НПАО «Научприбор», РОССИЯ, 302020, г. Орел, Наугорское ш., д. 40, к.1, офис 1
Поверка
| Методика поверки / информация о поверке |
МП 651-25-022 Государственная система обеспечения единства измерений. Спектрометры рентгеновские многоканальные CPM-35. Методика поверки
(с 25.12.2025)
МП 2.770.023 Государственная система обеспечения единства измерений. Спектрометры рентгеновские многоканальные СРМ-35. Методика поверки
(с 08.11.2024 по 25.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 18.01.2026 |
Поверители
Скачать
|
38165-24: Описание типа
2024-38165-24-1.pdf
|
Скачать | 360.5 КБ | |
|
38165-24: Методика поверки
2024-mp38165-24.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
38165-24: Описание типа
2025-38165-24.pdf
|
Скачать | 397.1 КБ | |
|
38165-24: Методика поверки
МП 651-25-022
2025-mp38165-24.pdf
|
Скачать | 3.3 MБ | |
|
38165-24: Методика поверки
МП 2.770.023
2024-mp38165-24-1.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Спектрометры рентгеновские многоканальные СРМ-35 (далее - спектрометры) предназначены для определения химических элементов от В(5) до U(92) в пробе и измерений интенсивностей аналитических линий рентгеновской флуоресценции одновременно до двадцати химических элементов в интервале элементов от 0(8) до U(92) в пробе.
Описание
Конструктивно спектрометры представляют собой стойку аналитическую, в верхней части которой расположено спектрометрическое устройство, а в нижней расположены рентгеновское питающее устройство, блок управления и измерения, система водяного охлаждения, вакуумная система. Компьютер, принтер и отдельный рабочий стол входят в комплект поставки.
В спектрометрах используются рентгеновские трубки с торцевым выходом излучения и заземлённым катодом с максимальной мощностью до 4 кВт. Спектрометрические каналы фиксированного типа выполнены с применением изогнутых кристаллов-анализаторов по схеме Иоганссона и отдельных по лёгким элементам (В-Cl) по Иоганну.
В спектрометрах реализован метод измерения, основанный на зависимости интенсивности характеристических линий флуоресценции элементов от их массовой доли в пробе. Под действием первичного излучения рентгеновской трубки происходит возбуждение вторичного (флуоресцентного) излучения в анализируемом образце, содержащем характеристические рентгеновские линии каждого из химических элементов, входящих в состав образца. Флуоресцентное излучение от образца поступает в спектрометрические каналы, число которых равно числу анализируемых элементов. В каждом канале флуоресцентное излучение с помощью кристалла-анализатора разлагается в спектр и выбранная аналитическая линия анализируемого элемента направляется на входное окно детектора рентгеновского излучения.
Сигнал, снимаемый с детектора рентгеновского излучения и усиливаемый предусилителем, а затем линейным усилителем, проходит через амплитудный дискриминатор, отсекающий шумы и мешающие импульсы, и поступает в счётчик импульсов. Сумма импульсов, набранная за определённый промежуток времени, характеризует интенсивность данной аналитической линии. Измерение интенсивности аналитических линий элемента осуществляется с помощью градуировочных характеристик. Градуировочные характеристики определяются по стандартным образцам состава анализируемого продукта с учётом влияния химического состава и физико-химических свойств стандартных образцов и анализируемой пробы, и выражаются в виде уравнения связи, графиков, таблиц.
Конкретное количество определяемых элементов устанавливается заказом на изготовление и поставку конкретного экземпляра спектрометра из условия типа определяемых элементов, их количества и наличия сканирующего канала.
Конструкцией спектрометров не предусмотрено нанесение знака поверки на корпус средства измерений. Заводской номер состоит из четырёх арабских цифр и наносится методом ультрафиолетовой печати на табличку, которая закрепляется на правую верхнюю часть боковой стенки аналитической стойки корпуса спектрометра.
Общий вид спектрометра с указанием мест пломбирования защитными наклейками панелей корпуса, места нанесения знака утверждения типа средства измерений и заводского номера приведён на рисунках 1 и 2.
Место нанесения заводского номера
Места пломбировки
Место нанесения знака
утверждения типа

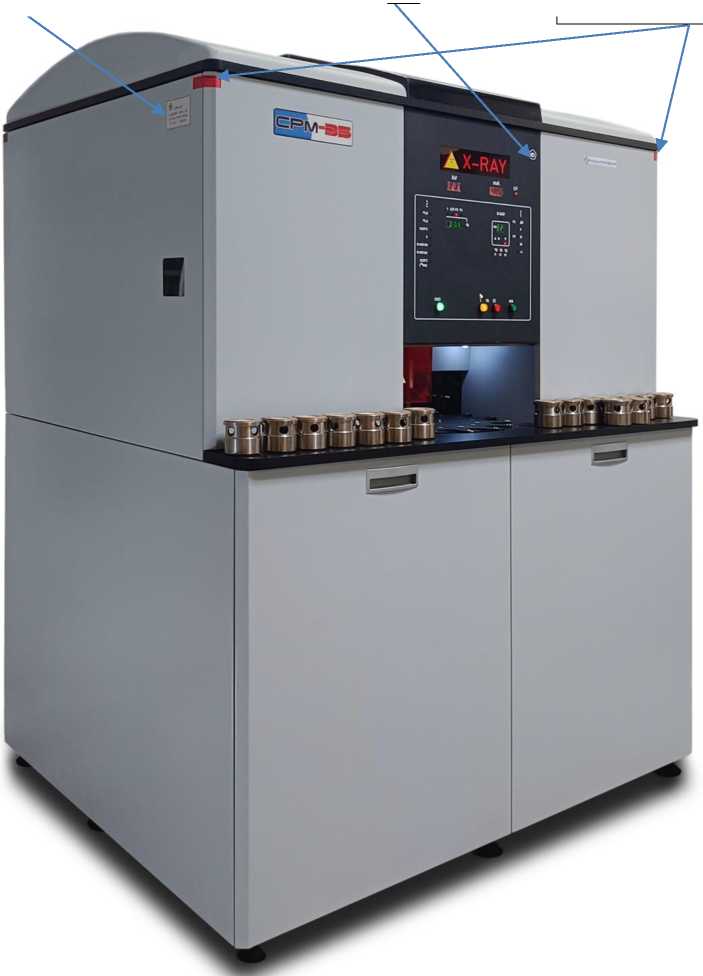

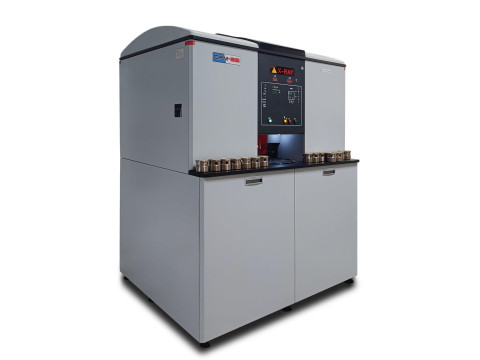

Рисунок 1 - Общий вид спектрометра рентгеновского многоканального СРМ-35 со стороны лицевых панелей
Места пломбировки

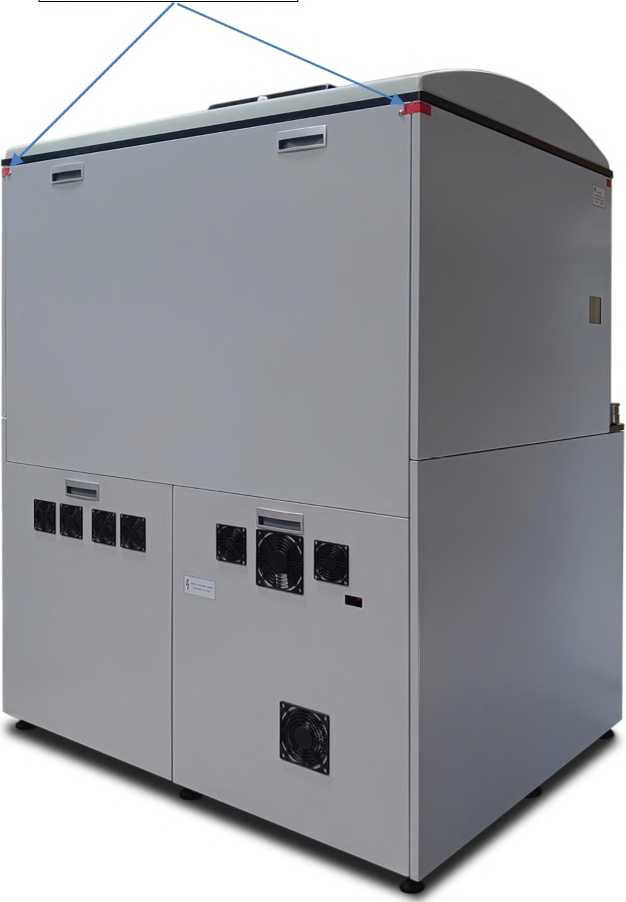

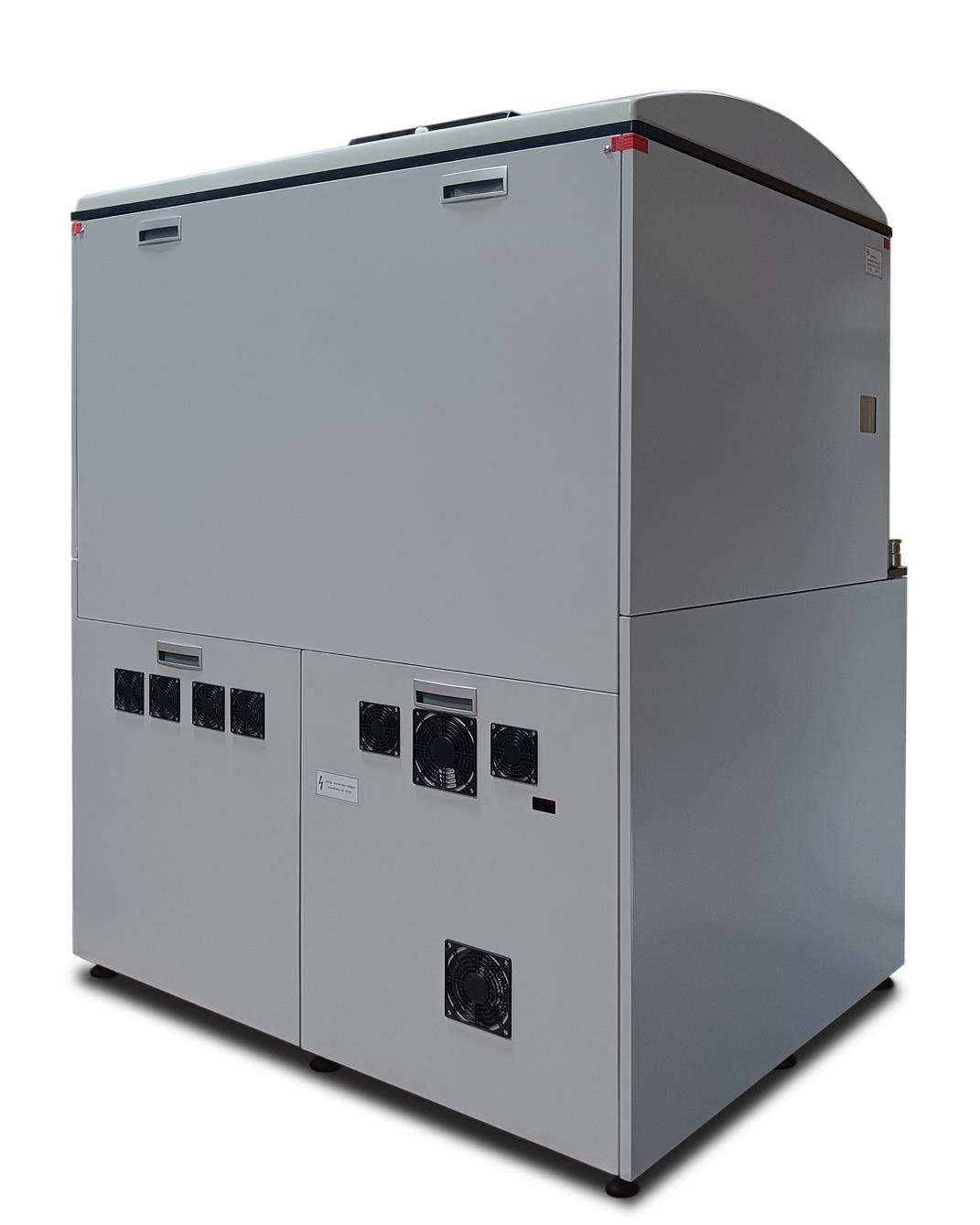

Рисунок 2 - Общий вид спектрометра рентгеновского многоканального СРМ-35 со стороны задних панелей
Программное обеспечение
Комплект системы обработки информации «СОИРС» включает программное обеспечение (ПО) спектрометров и автоматически осуществляет весь процесс измерения, включая настройку, контроль, ввод пробы из накопителя, счёт импульсов, процесс градуировки, расчёт концентрации, статистическую обработку, вывод результатов измерения.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Spectro MaxX.exe |
|
Номер версии (идентификационный номер) ПО |
V.7.X.XX.XXXX* |
|
Цифровой идентификатор ПО |
843825FF |
|
* «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9 | |
Метрологически значимая часть ПО и измеренные данные достаточно защищены специальными средствами защиты от преднамеренных и непреднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон определяемых элементов |
от В(5) до U(92)* |
|
Пределы допускаемой основной относительной погрешности измерений интенсивности аналитических линий в диапазоне определяемых элементов от 0(8) до U(92), % |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений интенсивности аналитических линий при изменении напряжения питающей сети на ±10 %, % |
±0,4 |
|
* Фактические определяемые элементы указываются в формуляре АПУ2.770.023ФО | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное количество одновременно определяемых элементов |
20 |
|
Пределы обнаружения элементов по критерию 3 g (в зависимости от элемента, матрицы пробы и методики анализа)*, %: | |
|
для элементов от В(5) до N а(11) |
от 2,6А0-3 до 5,7А0-1 |
|
для элементов от Mg(12) до U(92) |
от 10-4 до 3,8А0-3 |
|
Диапазон регистрации массовой доли элементов (концентрации), % |
от 10-4 до 100 |
|
Скорость счета (с-1) на 1 % стандартных образцах, не менее: | |
|
F (Ка) |
550 |
|
Na (Ка) |
2000 |
|
Mg (Ка) |
6000 |
|
Co (Ка) |
180000 |
|
Mo (Ка) |
180000 |
|
Контрастность на 1 % стандартных образцах, не менее: | |
|
F (Ка) |
6,6 |
|
Na (Ка) |
10 |
|
Mg (Ка) |
80 |
|
Co (Ка) |
150 |
|
Mo (Ка) |
30 |
|
Сходимость показаний спектрометра (интенсивностей аналитических линий) за 6 ч, %, не более |
0,5 |
|
Продолжительность непрерывной работы, ч, не менее |
120 |
|
Потребляемая мощность, кВ^А, не более |
5,5 |
|
Масса (без принадлежностей), кг, не более |
500 |
|
Габаритные размеры стойки, мм, не более: | |
|
- длина |
1260 |
|
- ширина |
1100 |
|
- высота |
1900 |
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: | |
|
- температура окружающего воздуха, °С |
от +15 до +35 |
|
- относительная влажность окружающего воздуха при температуре +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа (мм рт.ст.) |
от 84 до 106,7 (от 630 до 800) |
|
Напряжение питания трехфазной сети переменного тока, В |
380 с допускаемым отклонением от номинального значения ±10 % |
|
Частота напряжения питания, Г ц |
50 ± 1 |
|
* Пределы обнаружения для каждого элемента указываются в формуляре АПУ2.770.023ФО | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
Знак утверждения типа
наносится на лицевую сторону аналитической стойки методом ультрафиолетовой печати, а также на титульные листы руководства по эксплуатации АПУ2.770.023РЭ и формуляра АПУ2.770.023ФО типографским способом.
Комплектность
Состав и комплектность спектрометров приведены в таблице 5.
Таблица 5 - Состав и комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр рентгеновский многоканальный СРМ-35, в том числе: |
АПУ2.770.023 |
1 |
|
Стойка аналитическая |
АПУ2.702.046 |
1 |
|
Спектрометрические каналы |
АПУ3.999.024 АПУ3.999.027 АПУ3.999.028 |
до 20 1) |
|
Сплит-система водяного охлаждения |
АПУ2.964.004 |
1 |
|
Комплект системы обработки информации «СОИРС» |
АПУ2.709.018 |
1 |
|
Компьютер, принтер, рабочий стол |
- |
1 |
|
Комплект монтажных частей |
- |
12) |
|
Комплект запасных частей, инструмента и принадлежностей |
- |
13) |
|
Комплект эксплуатационных документов, включая: |
- |
14) |
|
Руководство по эксплуатации |
АПУ2.770.023РЭ |
1 |
|
Формуляр |
АПУ2.770.023ФО |
1 |
|
Комплект канала сканирующего |
АПУ4.079.002, АПУ4.079.028 |
15) |
|
1) Количество определяется заказом на поставку. 2) Согласно перечню монтажных частей АПУ4.075.040Д8. 3) Согласно ведомостям ЗИП АПУ2.770.023ЗИ1, АПУ2.770.023ЗИ2, АПУ2.770.023ЗИ3. 4) Согласно ведомости АПУ2.770.023ВЭ. 5) По специальному заказу. | ||
Сведения о методах измерений
приведены в разделе 6 «Использование спектрометра» документа АПУ2.770.023РЭ «Спектрометр рентгеновский многоканальный СРМ-35. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
ТУ 4276-051-00226230-2008 «Спектрометр рентгеновский многоканальный СРМ-35. Технические условия»
