Измерители диагностические универсальные Диакор
| Номер в ГРСИ РФ: | 39820-19 |
|---|---|
| Производитель / заявитель: | ЗАО "Химсервис", г.Новомосковск |
Измерители диагностические универсальные «Диакор» (далее - измерители) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 39820-19 |
| Наименование | Измерители диагностические универсальные |
| Модель | Диакор |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 04.10.2024 |
Производитель / Заявитель
ЗАО "ПК "Химсервис" им.А.А.Зорина", г.Новомосковск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 180 |
| Найдено поверителей | 19 |
| Успешных поверок (СИ пригодно) | 177 (98%) |
| Неуспешных поверок (СИ непригодно) | 3 (2%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 39820-19: Описание типа СИ | Скачать | 237.2 КБ | |
| 39820-19: Методика поверки | Скачать | 3 MБ |
Описание типа
Назначение
Измерители диагностические универсальные «Диакор» (далее - измерители) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного тока.
Описание
Принцип действия измерителей основан на аналогово-цифровом преобразовании измеряемых аналоговых величин с их последующей обработкой встроенным микроконтроллером.
Измерители выполнены в виде моноблока в пластмассовом корпусе. Функционально измерители состоят из следующих модулей: модуль микроконтроллера, модуль Flash-памяти, панель управления и индикации, модуль измерения, модуль навигационного приёмника, аккумуляторный источник питания, модуль питания и зарядки встроенной аккумуляторной батареи (АКБ), модуль связи с персональным компьютером (ПК). Измерители обеспечены встроенным навигационным приемником, позволяющим определять текущие координаты и время. На лицевой панели измерителей находятся: девять входных клемм, табло индикации, кнопочная клавиатура, антенна GPS, две кнопки для записи данных в память. На обратной стороне корпуса имеется разъем USB для передачи данных на ПК. Дополнительно с измерителями может поставляться внешний поисковый модуль трассоискателя, в комплекте с которым определяется нахождение трубопровода, глубина залегания и токи, протекающие в трубопроводе, бесконтактным методом в индикаторном режиме.
Питание измерителей осуществляется от АКБ или от сети переменного тока через адаптер.

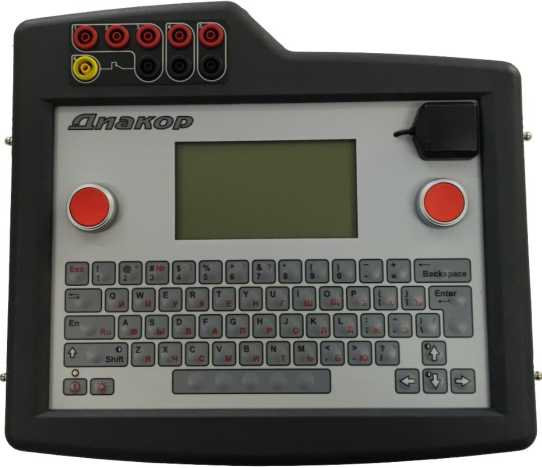

Общий вид измерителей представлен на рисунке 1.
Рисунок 1 - Общий вид измерителей диагностических универсальных «Диакор»

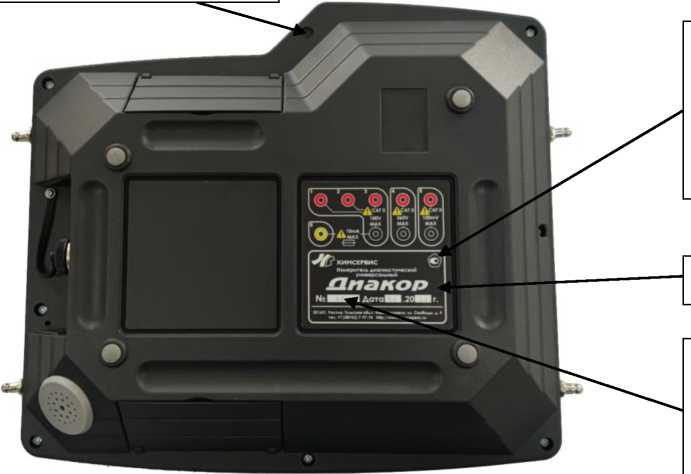

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков утверждения типа и поверки представлены на рисунке 2.
Место пломбировки от несанкционированного доступа
ХИМСЕРВИС
Измеритель диагностический универсальный
Нпакоп
Место нанесения знака утверждения типа
знак поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, места нанесения знаков утверждения типа и поверки
Программное обеспечение
Измерители имеют встроенное программное обеспечение (ПО).
Программное обеспечение измерителей (ПО) состоит из ПО управляющего модуля и ПО измерительного модуля.
ПО управляющего модуля разделенно на уровне языка программирования на 2 части:
- Загрузчик - постоянно находящаяся в памяти часть программы, позволяющая проводить обновление ПО управляющего модуля конечным пользователем;
- Оболочка - доступная для обновления конечным пользователем часть программы, предназначенная для отображения измеренных данных на табло индикации, записи их в память, работы с клавиатурой и обеспечения связи с ПК, GPS-модулем, поисковым модулем.
ПО управляющего модуля не влияет на метрологическую часть измерителя.
ПО измерительного модуля состоит из единого загрузочного модуля, недоступного для обновления конечным пользователем.
Обмен данными с ПК осуществляется с помощью универсальной последовательной шины USB в режиме «MassStorage».
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
ПО управляющего модуля |
ПО измерительного модуля | |
|
Идентификационное наименование встроенного ПО |
Диакор | |
|
Номер версии (идентификационный номер) ПО |
не ниже 33 |
не ниже 4А |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Число каналов измерений |
6 |
|
Диапазоны (поддиапазоны) измерений напряжения постоянного тока: - каналы 1, 2, 3, В - канал 4, В - канал 5, мВ |
от -100 до +100 (от -1 до +1) (от -10 до +10) (от -100 до +100) от -360 до +360 (от -3 до +3) (от -6 до +6) (от -15 до +15) (от -30 до +30) (от -60 до +60) (от -150 до +150) (от -360 до +360) от -100 до +100 |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока |
таблица 3 |
|
Диапазоны (поддиапазоны) измерений напряжения переменного тока в диапазоне частот от 45 до 2000 Гц: - канал 2, мВ - канал 4, В |
от 0 до 1000 (от 0 до 10) (от 0 до 100) (от 0 до 1000) от 0 до 250 (от 0 до 2) (от 0 до 20) (от 0 до 250) |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока |
таблица 3 |
|
Диапазон (поддиапазоны) измерений силы постоянного тока на канале 5 посредством измерений постоянного напряжения с использованием внешнего 75 мВ шунта, А |
от -9999 до +9999 (от -9 до -1) (от +1 до +9) (от -99 до -10) (от +10 до +99) (от -999 до -100) (от +100 до +999) (от-9999 до -1000) (от +1000 до +9999) |
|
Диапазон измерений силы постоянного тока на канале 6, мА |
от -10 до +10 |
|
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока |
таблица 3 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Допускаемая дополнительная погрешность, обусловленная изменением температуры окружающей среды на каждые 10 °С в условиях эксплуатации от -10 до +18 °С и св. +28 до +50 °С, в % от основной погрешности |
0,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +18 до +28 от 30 до 80 от 84 до 106 |
Таблица 3 - Пределы допускаемой основной абсолютной погрешности измерений
|
Поддиапазоны измерений |
Разрешение (единица младшего разряда) k |
Пределы допускаемой основной абсолютной погрешности измерений | |
|
1 канал DC |
от -1 до +1 В |
0,0001 В |
±(0,003-U + 5-k) |
|
от -10 до +10 В |
0,001 В |
±(0,003-U + 5-k) | |
|
от -100 до +100 В |
0,01 В |
±(0,003-U + 5-k) | |
|
2 канал DC |
от -1 до +1 В |
0,0001 В |
±(0,003-U + 5-k) |
|
от -10 до +10 В |
0,001 В |
±(0,003-U + 5-k) | |
|
от -100 до +100 В |
0,01 В |
±(0,003-U + 5-k) | |
|
2 канал АС |
от 0 до 10 мВ |
0,001 мВ |
±(0,01- U' + 50-k) |
|
от 0 до 100 мВ |
0,01 мВ |
±(0,01- U' + 20-k) | |
|
от 0 до 1000 мВ |
0,1 мВ |
±(0,01- U' + 20-k) | |
|
3 канал DC |
от -1 до +1 В |
0,0001 В |
±(0,003-U + 5-k) |
|
от -10 до +10 В |
0,001 В |
±(0,003-U + 5-k) | |
|
от -100 до +100 В |
0,01 В |
±(0,003-U + 5-k) | |
|
4 канал DC |
от -3 до +3 В |
0,001 В |
±(0,01-U + 10-k) |
|
от -6 до +6 В |
0,001 В |
±(0,01-U + 10-k) | |
|
от -15 до +15 В |
0,01 В |
±(0,01-U + 10-k) | |
|
от -30 до +30 В |
0,01 В |
±(0,01-U + 10-k) | |
|
от -60 до +60 В |
0,01 В |
±(0,01-U + 10-k) | |
|
от -150 до +150 В |
0,1 В |
±(0,01-U + 10-k) | |
|
от -360 до +360 В |
0,1 В |
±(0,01-U + 10-k) | |
|
4 канал ac |
от 0 до 2 В |
0,001 В |
±(0,01-U + 20-k) |
|
от 0 до 20 В |
0,01 В |
±(0,01-U + 20-k) | |
|
от 0 до 250 В |
0,1 В |
±(0,01-U + 20-k) | |
|
5 канал DC |
от -100 до +100 мВ |
0,01 мВ |
±(0,003-U' + 5-k) |
|
от -9 до -1 А и от +1 до +9 А |
0,001 А |
±[(0,003 + Аш)-! + 0,00076-1ш] | |
|
от -99 до -10 А и от +10 до +99 А |
0,01 А |
±[(0,003 + Аш)-! + 0,00076-1ш] | |
|
от -999 до -100 А и от +100 до +999 А |
0,1 А |
±[(0,003 + Аш)-! + 0,00076-!ш] | |
|
от -9999 до +1000 А и от +1000 до +9999 А |
1 А |
±[(0,003 + Аш)-! + 0,00076-!ш] | |
Продолжение таблицы 3
|
Поддиапазоны измерений |
Разрешение (единица младшего разряда)k |
Пределы допускаемой основной абсолютной погрешности измерений | |
|
6 канал DC |
от -10 до +10 мА |
0,01 мА |
±(0,01-1' + 3-k) |
|
U - значение измеряемого напряжения постоянного/переменного тока, В; U' - значение измеряемого напряжения постоянного/переменного тока, мВ; I - значение измеряемой силы постоянного тока, А; I' - значение измеряемой силы постоянного тока, мА; Лш - абсолютная погрешность используемого шунта; 1ш - номинал шунта, А. | |||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Уровень подавления промышленных помех частотой 50 Гц и 100 Гц, дБ, не менее |
40 |
|
Входное сопротивление: - каналы 1, 3, 4, МОм, не менее - канал 2 DC, МОм, не менее АС, МОм, не менее - канал 5, кОм, не менее - канал 6, Ом, не более |
10 10 1,87 200 10 |
|
Параметры электропитания: - от встроенного аккумулятора АКБ напряжение постоянного тока, В ёмкость, мА-ч - от сети переменного тока через сетевой адаптер напряжением, В |
7,5 4800 12 |
|
Г абаритные размеры, мм, не более: - высота - ширина - длина |
85 290 340 |
|
Масса, кг, не более |
3 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -10 до +50 95 от 84 до 106 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на шильдик измерителя методом лазерной сублимации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель диагностический универсальный «Диакор» |
- |
1 шт. |
|
Комплект принадлежностей |
- |
1 шт. |
|
Руководство по эксплуатации |
ХИМС.02.026 РЭ |
1 экз. |
|
Программное обеспечение |
- |
1 экз. |
Поверка
осуществляется по документу ХИМС.02.026 РЭ «Измерители диагностические универсальные «Диакор». Руководство по эксплуатации», раздел 4, утвержденному ФГУП «ВНИИФТРИ» 17.12.2018 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 5502А, регистрационный № 55804-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.
Знак поверки наносится на измеритель или свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии № 2091 от 1 октября 2018 г. Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А
Приказ Федерального агентства по техническому регулированию и метрологии № 1053 от 29 мая 2018 г. Государственной поверочной схеме для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц
ТУ 4276-022-24707490-2008 Измеритель диагностический универсальный «Диакор».
Технические условия
