Устройства для измерения и контроля температуры 8-канальные УКТ38-Щ4
| Номер в ГРСИ РФ: | 40620-15 |
|---|---|
| Производитель / заявитель: | ООО "ПО "ОВЕН", г.Москва |
Устройства для измерения и контроля температуры восьмиканальные УКТ38-Щ4 (далее - приборы) предназначены для измерения и автоматического регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей), а также других физических параметров, значение которых первичными преобразователями (датчиками) может быть преобразовано в сигналы силы или напряжения постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 40620-15 |
| Действует | по 25.11.2029 |
| Наименование | Устройства для измерения и контроля температуры 8-канальные |
| Модель | УКТ38-Щ4 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f9f77cf1-18ea-dce8-9240-fa64983c24a1 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
5103
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5088 (100%) |
| Неуспешных поверок (СИ непригодно) | 15 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
40620-15: Описание типа
2024-40620-15.pdf
|
Скачать | 220 КБ | |
|
40620-15: Методика поверки
2022-mp40620-15.pdf
|
Скачать | 74.2 КБ |
Описание типа
Назначение
Устройства для измерения и контроля температуры восьмиканальные УКТ38-Щ4 (далее - приборы) предназначены для измерения и автоматического регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей), а также других физических параметров, значение которых первичными преобразователями (датчиками) может быть преобразовано в сигналы силы или напряжения постоянного тока.
Описание
Принцип действия приборов основан на измерении электрических сигналов силы, напряжения постоянного тока или унифицированных электрических сигналов, получаемых от датчиков измерения различных физических величин.
Измеренный сигнал преобразуется в соответствии c настройками прибора, отображается на цифровом индикаторе прибора. В прибор встроены два реле для включения аварийной сигнализации или аварийного отключения оборудования.
Конструктивно приборы выполнены в пластмассовых корпусах для щитового крепления. На лицевой панели прибора размещены цифровые индикаторы и кнопки для управления прибором. Клеммы для внешнего подключения расположены на задней панели прибора.
Приборы выпускаются в различных модификациях, отличающихся друг от друга типом первичных преобразователей:
ТС - для приборов работающих с термопреобразователями сопротивления по ГОСТ 6651-2009;
ТП - для приборов работающих с термоэлектрическими преобразователями (термопарами) TXK(L), ТХА(к), THH(N) и ТЖК(.1) с НСХ преобразования по ГОСТ Р 8.585-2001;
ТПП - для приборов работающих с термоэлектрическими преобразователями (термопарами) T1H1(S) и T1H1(R) с НСХ преобразования по ГОСТ Р 8.585-2001;
АТ - для приборов работающих с унифицированными сигналами постоянного тока по ГОСТ 26.011-80 с диапазонами 0:5 мА, 0:20 мА и 4+20 мА;
АН - для приборов работающих с унифицированными сигналами напряжения постоянного тока по ГОСТ 26.011-80 с диапазоном 0+1 В.

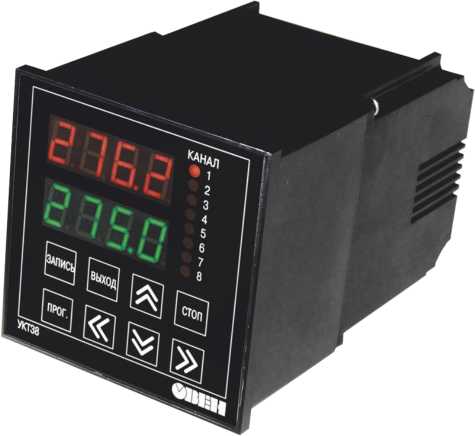

Фотография общего вида приборов приведена на рисунке 1.
Рис.1
Программное обеспечение
Программное обеспечение (ПО) приборов состоит из встроенной в корпус средства измерений «Устройства для измерения и контроля температуры восьмиканальные УКТ38-Щ4» части ПО.
Для функционирования приборов необходимо наличие встроенной части ПО.
Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.
Идентификационные данные ПО в зависимости от модификации приборов приведены в таблицах 1^5:
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО приборов модификации УКТ38-Щ4.ТС |
U38tr11.hex |
|
Номер версии (идентификационный номер) ПО (*) |
11 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО приборов модификации УКТ38-Щ4.ТП |
U38tp10.hex |
|
Номер версии (идентификационный номер) ПО (*) |
10 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО приборов модификации УКТ38-Щ4.ТПП |
U38tpp09.hex |
|
Номер версии (идентификационный номер) ПО (*) |
09 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО приборов модификации УКТ38-Щ4.АТ |
U38i_06.hex |
|
Номер версии (идентификационный номер) ПО (*) |
06 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Таблица 5
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО приборов модификации УКТ38-Щ4.АН |
U38u_05.hex |
|
Номер версии (идентификационный номер) ПО (*) |
05 |
|
Цифровой идентификатор программного обеспечения |
по номеру версии |
Примечание к таблицам 1^5: (*) - и более поздние версии.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Технические характеристики
Диапазон измерений приборов при работе с соответствующими первичными преобразователями, пределы допускаемых основных приведенных погрешностей измерений и значение единицы младшего разряда приведены в таблице 6:
Таблица 6
|
Условное обозначение НСХ первичного преобразователя или сигнала |
Диапазон измерений |
Значение единицы младшего разряда |
Пределы допускаемой основной приведенной погрешности, % |
|
Термопреобразователи сопротивления по ГОСТ 6651-2009 (для приборов модификации УКТ38-Щ4.ТС) | |||
|
Cu50 (а=0,00426 °С-1) |
-50...+200 °С |
0,1 °С |
±0,5 |
|
50М (а=0,00428 °С-1) |
-50...+200 °С |
0,1 °С | |
|
Cu100 (а=0,00426 °С-1) |
-50...+200 °С |
0,1 °С | |
|
100М (а=0,00428 °С-1) |
-50...+200 °С |
0,1 °С | |
|
Pt50 (а=0,00385 °С-1) |
-90...+750 °С |
0,1 °С | |
|
50П (а=0,00391 °С-1) |
-90...+750 °С |
0,1 °С | |
|
Pt100 (а=0,00385 °С-1) |
-90...+750 °С |
0,1 °С | |
|
100П (а=0,00391 °С-1) |
-90...+750 °С |
0,1 °С | |
|
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 (для УКТ38-Щ4.ТП) | |||
|
ТХК (L) |
-50...+750 °С |
0,1 °С |
±0,5 |
|
ТЖК (J) |
-50...+900 °С |
0,1 °С | |
|
ТНН (N) |
-50...+1300 °С |
1,0 °С | |
|
ТХА (к) |
-50...+1300 °С |
1,0 °С | |
|
Термоэлектрические преобразователи по ГОСТ |
Г Р 8.585-2001 (для УКТ38-Щ4.ТПП) | ||
|
ТПП (S) |
0...+1700 °С |
1,0 °С |
±0,5 |
|
ТПП (R) |
0...+1700 °С |
1,0 °С | |
|
Условное обозначение НСХ первичного преобразователя или сигнала |
Диапазон измерений |
Значение единицы младшего разряда |
Пределы допускаемой основной приведенной погрешности, % |
|
Сигналы постоянного тока по ГОСТ 26.011-80 (для УКТ38-Щ4.АТ) | |||
|
0-5 мА |
-99,9... 999,9 |
0,1 |
±0,5 |
|
0-20 мА |
-99,9... 999,9 |
0,1 | |
|
4-20 мА |
-99,9... 999,9 |
0,1 | |
|
Сигналы постоянного напряжения по ГОСТ 26.011-80 (для УКТ38-Щ4.АН) | |||
|
0-1 В |
-99,9... 999,9 |
0,1 |
±0,5 |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от (20±5) °С (нормальные условия) до плюс 1 °С или от (20 ± 5) °С до плюс 50 °С, на каждые 10 °С изменения температуры не превышают 0,2 предела допускаемой основной приведенной погрешности.
Напряжение питания переменного тока, В........................................от 90 до 264
Частота питающего напряжения, Гц..................................................от 47 до 63
Нормальные условия применения:
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха, °С ............................................20 ± 5
- относительная влажность воздуха, %.......................................................................до 80
- атмосферное давление, кПа.....................................................от 84,0 до 106,7
Рабочие условия применения:
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха, °С ........................от плюс 1 до плюс 50
- относительная влажность воздуха, %.........................................до 80 без конденсации
(при температуре до плюс 25 °С)
- атмосферное давление, кПа....................................................от 84,0 до 106,7
В соответствии с ГОСТ 14254-96 степень защищенности приборов от воздействия окружающей среды IP54 со стороны передней.
В соответствии с ГОСТ Р 52931-2008 приборы устойчивы к воздействию синусоидальной вибрации с параметрами, соответствующими группе исполнения N1.
Средняя наработка на отказ, ч, не менее..................................................100 000
Средний срок службы, лет, не менее.............................................................12.
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель прибора методом фотолитографии или другим способом, не ухудшающим качества прибора, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.
Комплектность
В комплектность поставки прибора входят:
|
- устройство для измерения и контроля температуры восьмиканальное УКТ38-Щ4 - паспорт - Руководство по эксплуатации - Гарантийный талон |
1 шт.; 1 экз.; 1 экз.; 1 экз. |
Сведения о методах измерений
приведены в соответствующих разделах Руководства по эксплуатации КУВФ.421216.001РЭ.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;
ТУ 4217-015-46526536-2008 «Устройства, приборы контроля и регулирования. Технические условия»;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
МИ 3067-2007 «Рекомендация ГСИ. Измерители-регуляторы микропроцессорные и устройства для измерения и контроля температуры пр-ва ООО «ПО «ОВЕН». Методика поверки».
