Термометры цифровые эталонные ТЦЭ-005
| Номер в ГРСИ РФ: | 40719-15 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
| 40719-15: Описание типа СИ | Скачать | 189.9 КБ |
Термометры цифровые эталонные ТЦЭ-005 (далее - ТЦЭ) предназначены для измерений температуры различных сред и сопротивления термопреобразователей сопротивления платиновых (ТСП) по ГОСТ 6651-2009 (МЭК 60751), термометров сопротивления платиновых вибро-прочных эталонных ПТСВ (2-го и 3-го разрядов), а также ТСП с индивидуальными статическими характеристиками (ИСХ).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 40719-15 |
| Наименование | Термометры цифровые эталонные |
| Модель | ТЦЭ-005 |
| Срок свидетельства (Или заводской номер) | 19.08.2020 |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР", г.Москва
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 2184 |
| Найдено поверителей | 16 |
| Успешных поверок (СИ пригодно) | 2151 (98%) |
| Неуспешных поверок (СИ непригодно) | 33 (2%) |
| Актуальность информации | 19.11.2024 |
Поверители
Скачать
| 40719-15: Описание типа СИ | Скачать | 189.9 КБ |
Описание типа
Назначение
Термометры цифровые эталонные ТЦЭ-005 (далее - ТЦЭ) предназначены для измерений температуры различных сред и сопротивления термопреобразователей сопротивления платиновых (ТСП) по ГОСТ 6651-2009 (МЭК 60751), термометров сопротивления платиновых вибро-прочных эталонных ПТСВ (2-го и 3-го разрядов), а также ТСП с индивидуальными статическими характеристиками (ИСХ).
Описание
Принцип действия ТЦЭ основан на аналого-цифровом преобразовании измеряемых сигналов электрического сопротивления, поступаемых от ТСП.
ТЦЭ независимо по двум каналам преобразуют измеренные значения сопротивлений ТСП в значения температуры по номинальным статическим характеристикам (НСХ) в соответствии с ГОСТ 6651-2009, а также по ИСХ, представленным в виде функции Каллендара-Ван Дюзена или функций отклонения от полиномов МТШ-90. ТЦЭ могут вычисляют разность температур и сопротивлений, подключенных к нему ТСП или ПТСВ.
ТЦЭ являются многофункциональными приборами, в состав которых входят: блок измерительный, первичные преобразователи ПТСВ и кабели измерительные.
ТЦЭ являются микропроцессорными переконфигурируемыми потребителем приборами с индикацией текущих значений измеряемых сопротивлений и температур и предназначены для функционирования в автономном режиме. Просмотр и изменение параметров конфигурации ТЦЭ производится как с кнопочной клавиатуры, так и с помощью компьютерной программы. Связь ТЦЭ с компьютером (ПК) осуществляется по интерфейсу RS232 или по интерфейсу USB 2.0 при помощи преобразователя интерфейса МИГР-05и—2.
ТЦЭ выпускаются в двух модификациях ТЦЭ-005/М2 и ТЦЭ-005/М3, отличающихся конструктивным исполнением корпуса и наличием жидкокристаллического дисплея (у модификации ТЦЭ-005/М2).
Для взаимодействия ТЦЭ с персональным компьютером используется внешнее программное обеспечение (ПО).
Фотографии общего вида ТЦЭ представлены на рисунках 1, 2, ПТСВ на рисунке 3.
Рис.1 - ТЦЭ-005/М2

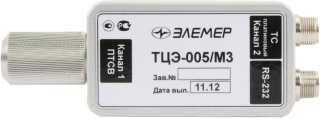

Рис.2 - ТЦЭ-005/М3
ПТСВ
ПТСВ-8-3
ПТСВ-2К-2, ПТСВ-2К-3, ПТСВ-6К-3, ПТСВ-6Км-3 ПТСВ-4Г-2 (ПТСВ-3Г-3)
ПТСВ-2-2, ПТСВ-2-3, ПТСВ-6м-3, ПТСВ-7м-2
Рис.3
Программное обеспечение
Термометры цифровые эталонные ТЦЭ-005 имеют встроенное, метрологически значимое ПО, и внешнее (автономное ПО). Встроенное ПО загружается в измерительный блок термометра на этапе производственного цикла и может быть изменено только на предприятии-изготовителе.
Внешнее ПО, предназначенное для взаимодействия ТЦЭ с компьютером, не оказывает влияния на метрологические характеристики ТЦЭ, а служит для просмотра, изменения параметров конфигурации и получения данных измерения в процессе эксплуатации ТЦЭ. Конфигурирование ТЦЭ включает в себя: включение/выключение измерительных каналов, установку параметров фильтрации, установку количества десятичных знаков, выбор градуировочной характеристики. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии ТЦЭ и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные встроенное программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
Встроенное ПО для ТЦЭ |
|
Идентификационное наименование ПО |
ITE_M2_Ver2_12 |
|
Номер версии (идентификационный номер) ПО |
2.12 |
|
Цифровой идентификатор программного обеспечения |
Не применяется |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Отсутствует |
|
Примечание: (*) и более поздние версии. | |
Лист № 3
Всего листов 8
Идентификационные данные автономного программного обеспечения приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
ПО «Настройка ТЦЭ» |
|
Идентификационное наименование ПО |
SetupTCE-005 M2 v1.07.exe |
|
Номер версии (идентификационный номер) ПО |
1.07(*) |
|
Цифровой идентификатор программного обеспечения |
Не применяется |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Отсутствует |
|
Примечание: (*) и более поздние версии. | |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Технические характеристики
Диапазон измерений сопротивления (*):
- с эталонным резистором номиналом 25 Ом: от 0 до 100 Ом;
- с эталонным резистором номиналом 100 Ом: от 0 до 375 Ом.
Диапазоны измерений и пределы допускаемых основных абсолютных погрешностей измеряемых величин приведены в таблицах 1, 2, 3.
Примечание: (*) При использовании внешних эталонных резисторов их погрешность должна быть ±0,0005 %.
Таблица 3 - Режим измерений электрического сопротивления ТЦЭ-005
|
Номинальное значение сопротивление эталонного резистора Rо, Ом |
Диапазон измерений сопротивления, Ом |
Пределы допускаемой основной абсолютной погрешности измерения сопротивления ARt( ), Ом | |
|
Индекс заказа | |||
|
А |
В | ||
|
25 |
0-25 |
±0,0003 |
±0,0003 |
|
25-100 |
±(0,0003 xR/25) |
±(0,0003 xR/25) | |
|
100 |
0-100 |
±0,0005 |
±0,001 |
|
100-375 |
±(0,0005 xR/100) |
±(0,001 xR/100) | |
Примечания:
1 R - значение измеряемого сопротивления, Ом.
2 () Расширенная неопределенность измерения сопротивления не превышает ARt.
Таблица 4 - Режим измерений температуры
|
НСХ ТСП |
а, °С-1 |
Номинальное значение сопротивления эталонного резистора, Ом |
Диапазон измерений температуры, ОС |
Пределы допускаемой основной абсолютной погрешности измерений температуры относительно НСХ(*) A1 , ос | |
|
Индекс заказа | |||||
|
А |
В | ||||
|
Pt10 |
0,00385 |
25 |
-200-+400 |
±0,01 |
±0,01 |
|
+400-+850 |
±(0,01 + 1,5x10-5x (|t| — 400)) |
±(0,01 + 1,5x10-5x (|t| — 400)) | |||
|
Pt25 |
0,00385 |
25 |
-200-0 |
±0,003 |
±0,003 |
|
0-+850 |
±(0,003 + 1,5x10-5x |t|) |
±(0,003 + 1,5x10-5x |t|) | |||
|
Pt50 |
0,00385 |
25 |
-200:-130 |
±0,002 |
±0,002 | ||||||
|
-130:+310 |
±(0,002 + 10-5x (|t| |
+ 130)) |
±(0,002 + 10-5x (|t |
| + 130)) | |||||||
|
100 |
-200:-260 |
±0,003 |
±0,006 | ||||||||
|
■260:-850 |
±(0,003 + 0,8x10-5x ( |
- 260)) |
±(0,006 + 1,5x10-5x ( |
- 260)) | |||||||
|
Pt100 |
0,00385 |
100 |
-200:0 |
±0,0015 |
±0,003 | ||||||
|
0:-780 |
±(0,0015 + 0,8x10-5x |
t |
) |
±(0,003 + 1,5x10-5x |
t |
) | |||||
|
10П (Pt’10) |
0,00391 |
25 |
-200:+400 |
±0,01 |
±0,01 | ||||||
|
+400:+850 |
±(0,01+ 1,5x10-5x (|t |
- 400)) |
±(0,01+ 1,5x10-5x (|t| - 400)) | ||||||||
|
25П (Pt’25) |
0,00391 |
25 |
-200:0 |
±0,003 |
±0,003 | ||||||
|
0:+850 |
±(0,003 + 1,5x10-5x |t|) |
±(0,003 + 1,5x10-5x |
t|) | ||||||||
|
50П (Pt’50) |
0,00391 |
25 |
-200:-130 |
±0,002 |
±0,002 | ||||||
|
-130:+310 |
±(0,002 + 1,5x10-5x (|t |
| + 130)) |
±(0,002 + 1,5x10-5x (|t |
| + 130)) | |||||||
|
100 |
-200:+260 |
±0,003 |
±0,006 | ||||||||
|
+260:+850 |
±(0,003 + 0,8x 10-5x (111 -260)) |
±(0,006 + 1,5x10-5x (|t| - 260)) | |||||||||
|
100П (Pt’100) |
0,00391 |
100 |
-200:0 |
±0,0015 |
±0,003 | ||||||
|
0:+780 |
±(0,0015 + 0,8x10-5x |t|) |
±(0,003 + 1,5x10-5x |t|) | |||||||||
Примечания:
1 () - Расширенная неопределенность измерения температуры не превышает пределов допускаемой основной абсолютной погрешности измерений температуры относительно НСХ.
2 t - значение измеряемой температуры, °С.
Таблица 5 - Метрологические характеристики ПТСВ, регистрационный № 32777-06
|
Тип первичного преобразователя |
Основные метрологические характеристики ПТСВ | ||||
|
Относительное сопротивление ПТСВ |
W100, не менее |
Диапазон измерений, ОС |
Пределы доверительной погрешности при доверительной вероятности 0,95 () А2, ОС | ||
|
WGa, не менее |
WHg, не менее | ||||
|
ПТСВ-1 (2-ой разряд) |
1,11795 |
0,844235 |
1,3924 |
-50:0 |
+0,02 |
|
0:+30 |
+0,01 | ||||
|
+30:+150 |
+0,02 | ||||
|
+150:+230 |
+0,02 | ||||
|
+230:+420 |
+0,02 | ||||
|
+420:+450 |
+0,02 | ||||
|
ПТСВ-1 (3-ий разряд) |
1,11795 |
0,844235 |
1,3924 |
-50:0 |
+0,03 |
|
0:+30 |
+0,02 | ||||
|
+30:+150 |
+0,03 | ||||
|
+150:+230 |
+0,04 | ||||
|
+230:+420 |
+0,04 | ||||
|
+420:+450 |
+0,04 | ||||
|
ПТСВ-2 (3-ий разряд) |
1,11795 |
0,844235 |
1,3924 |
-200:-50 |
+0,05 |
|
-50:0 |
+0,03 | ||||
|
0:30 |
+0,02 | ||||
|
30:+150 |
+0,03 | ||||
|
+150:+230 |
+0,04 | ||||
|
ПТСВ-3 (3-ий разряд) |
1,11795 |
0,844235 |
1,3924 |
-50:0 |
+0,03 |
|
0:+30 |
+0,02 | ||||
|
+30:+150 |
+0,03 | ||||
|
+150:+230 |
+0,04 | ||||
|
+230:+420 |
+0,04 | ||||
|
+420:+450 |
+0,04 | ||||
|
+450:+500 |
+0,07 | ||||
|
ПТСВ-4 (2-ой разряд) |
1,11795 |
0,844235 |
1,3924 |
-50-0 |
+0,02 |
|
0-+30 |
+0,01 | ||||
|
+30-+150 |
+0,02 | ||||
|
+150-+230 |
+0,02 | ||||
|
ПТСВ-4 (3-ий разряд) |
1,11795 |
0,844235 |
1,3924 |
-50-0 |
+0,03 |
|
0-+30 |
+0,02 | ||||
|
+30-+150 |
+0,03 | ||||
|
+150-+230 |
+0,04 | ||||
|
ПТСВ-5 (3-ий разряд) |
1,11750 |
0,844990 |
1,3908 |
-50-0 |
+0,03 |
|
0-+30 |
+0,02 | ||||
|
+30-+150 |
+0,03 | ||||
|
+150-+230 |
+0,04 |
Таблица 6 - Основные метрологические характеристики ПТСВ, регистрационный № 57690-14
|
Тип первичного преобразователя |
Основные метрологические характеристики ПТСВ | ||||
|
Относительное сопротивление ПТСВ |
W100, не менее |
Диапазон измерений, ОС |
Пределы доверительной погрешности при доверительной вероятности 0,95 ( Аг,, ОС | ||
|
WGa, не менее |
WHg, не менее | ||||
|
ПТСВ-2 (2-ой разряд) |
1,11795 |
0,844235 |
1,3924 |
-200-+50 |
+0,03 |
|
-50-0 |
+0,02 | ||||
|
0 |
+0,01 | ||||
|
0-+50 |
+0,01 | ||||
|
+50-+160 |
+0,02 | ||||
|
ПТСВ-2 (3-ий разряд) |
1,11795 |
0,844235 |
1,3924 |
-200-50 |
+0,04 |
|
-50-0 |
+0,03 | ||||
|
0 |
+0,02 | ||||
|
0-+50 |
+0,02 | ||||
|
+50-+160 |
+0,03 | ||||
|
ПТСВ-6м (3-ий разряд) |
1,11460 |
0,85049 |
1,3850 |
-200--50 |
+0,04 |
|
-50-0 |
+0,03 | ||||
|
0 |
+0,02 | ||||
|
0-+50 |
+0,02 | ||||
|
+50-+150 |
+0,03 | ||||
|
+150-+200 |
+0,03 | ||||
|
ПТСВ-2К (2-ой разряд) |
1,11795 |
0,844235 |
1,3924 |
-60-0 |
+0,02 |
|
0 |
+0,01 | ||||
|
0-+60 |
+0,02 | ||||
|
ПТСВ-2К (3-ий разряд) |
1,11760 |
0,844990 |
1,3908 |
-50-0 |
+0,02 |
|
0 |
+0,02 | ||||
|
0-+50 |
+0,02 | ||||
|
+50-+150 |
+0,03 | ||||
|
ПТСВ-6К (3-ий разряд) |
1,11750 |
0,844990 |
1,3908 |
-50-0 |
+0,02 |
|
0 |
+0,02 | ||||
|
0-+50 |
+0,02 | ||||
|
+50-+160 |
+0,03 | ||||
|
ПТСВ-6Км (3-ий разряд) |
1,11190 |
0,848887 |
1,3850 |
-50-0 |
+0,02 |
|
0 |
+0,02 | ||||
|
0-+50 |
+0,02 | ||||
|
+50-+150 |
+0,03 | ||||
|
ПТСВ-7м (2-ой разряд) |
1,11795 |
0,844235 |
1,3924 |
-50-0 |
+0,02 |
|
0 |
+0,01 | ||||
|
0-+50 |
+0,01 | ||||
|
ПТСВ-7м (3-ий разряд) |
1,11575 |
0,846970 |
1,3850 |
-50-0 |
+0,02 |
|
0 |
+0,02 | ||||
|
0-+50 |
+0,02 |
Таблица 7 - Основные метрологические характеристики ПТСВ-4Г-2, ПТСВ-3Г-3, ПТСВ-8-3, регистрационный № 57557-14_____________________________________
|
Тип первичного преобразователя |
Основные мет |
рологические характеристики ПТСВ | |||
|
Относительное сопротивление ПТСВ |
W100, не менее |
Диапазон измерений, °С |
Пределы доверительной погрешности при доверительной вероятности 0,95 ( - Аг., °С | ||
|
WGa, не менее |
WHg, не менее | ||||
|
ПТСВ-4Г (2-ой разряд) |
1,11795 |
0,844235 |
1,3924 |
-50-0 |
+0,02 |
|
0 |
+0,01 | ||||
|
0-+50 |
+0,01 | ||||
|
+50-+150 |
+0,02 | ||||
|
+150-+230 |
+0,02 | ||||
|
ПТСВ-3Г (3-ий разряд) |
1,11795 |
0,844235 |
1,3924 |
-50-0 |
+0,03 |
|
0 |
+0,02 | ||||
|
0-+50 |
+0,02 | ||||
|
+50-+150 |
+0,03 | ||||
|
+150-+230 |
+0,03 | ||||
|
+230-+420 |
+0,04 | ||||
|
+420-+450 |
+0,04 | ||||
|
+450-+500 |
+0,07 | ||||
|
ПТСВ-8 (3-ий разряд) |
1,11795 |
0,844235 |
1,3924 |
0 |
+0,02 |
|
0-+50 |
+0,03 | ||||
|
+50-+150 |
+0,04 | ||||
|
+150-+230 |
+0,04 | ||||
|
+230-+420 |
+0,06 | ||||
|
+420-+450 |
+0,06 | ||||
|
+450-+660 |
+0,15 | ||||
Примечания:
1 WGa, - относительное сопротивление при температуре плавления галлия.
2 WHg, - относительное сопротивление при температуре тройной точки ртути.
3 W100 - относительное сопротивление при температуре 100 °С.
4 t - измеряемая температура, °С.
5 (*) - Расширенная неопределенность измерения температуры не превышает пределов допускаемой основной абсолютной (доверительной) погрешности.
Пределы доверительной погрешности ТЦЭ в комплекте с ПТСВ при доверительной вероятности 0,95(± Л2 ) определяются по формуле:
Л2= 1,1 X А % +А22,
где А15 А2- пределы допускаемой основной абсолютной (доверительной) погрешности соответственно из таблицы 3 и таблиц 4, 5, 6.
Пределы допускаемой основной абсолютной погрешности измерений температуры относительно ИСХ определяются по формуле
А t=AR(R1 dR ’ dt где AR - пределы допускаемой основной абсолютной погрешности измерения сопротивления, приведенные в таблице 1;
Rt - сопротивление ТСП при температуре t;
dR
—t- - коэффициент чувствительности (чувствительность) ТСП, определяемый по ин-dt
терполяционным по уравнениям п. 5.2 ГОСТ 6651-2009 (рассчитываемая для значения температуры t по зависимостям сопротивление - температура, приведенным в приложении
А ГОСТ 8.461-2009.
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °С от нормальной (20±5),°С, %
Габаритные размеры, мм, не более:
±0,5Y 205x157x62 (для ТЦЭ-005/М2);
101x40x22
Масса ТЦЭ, кг, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
(для ТЦЭ-005/М3) 0,9 50000
12
В соответствии с ГОСТ Р 52937-2008 по устойчивости к климатическим воздействиям при эксплуатации ТЦЭ соответствуют группе исполнения В1, но в расширенной области температур от 0 до плюс 35 °С.
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом и на прибор.
Комплектность
Таблица 8
|
№ пп |
Наименование и шифр |
Обозначение |
Кол-во |
Примечание |
|
1 |
Термометры цифровые эталонные ТЦЭ-005/М2 |
НКГЖ.405591.007-01 |
1 шт. 1 шт. |
Модификация в соответствии с заказом |
|
Термометры цифровые эталонные ТЦЭ-005/М3 |
НКГЖ.405591.007-02 | |||
|
2 |
Кабели измерительные КИ |
1 компл. |
Модификация ПТСВ в соответствии с заказом и таблицами 4, 5, 6. | |
|
3 |
Термометры сопротивления платиновые вибропрочные эталонные ПТСВ |
НКГЖ.408717.ХХХ |
В соответствии с заказом | |
|
4 |
Программное обеспечение |
ПО «Настройка ТЦЭ» |
1 шт. | |
|
5 |
Руководство по эксплуатации. |
НКГЖ.405591.007-01РЭ |
1 экз. | |
|
НКГЖ.405591.007-02РЭ |
1 экз. | |||
|
6 |
Паспорт |
НКГЖ.405591.007-01ПС НКГЖ.405591.007-02ПС |
1 экз. |
Поверка
осуществляется в соответствии с документами НКГЖ.405591.007-01РЭ разделом 4 «Методика поверки» руководств по эксплуатации «Термометр цифровой эталонный ТЦЭ-005/М2», НКГЖ.405591.007-02РЭ разделом 4 «Термометр цифровой эталонный ЭТЦ-005/М3», утвержденными ФГУП «ВНИИМС» 15.04.2015 г.
Основные средства поверки:
- набор однозначных мер электрического сопротивления термостатированных типа МС3050Т с номинальными сопротивлениями: 10 Ом (ПГ: ±0,0001 %); 25 Ом; 100 Ом; 150 Ом (ПГ: ±0,0002 %);
- термометр сопротивления платиновый эталонный 1-го разряда ПТС-25: диапазон измерений: от минус 196 до 200 °С;
- калибраторы температуры «ЭЛЕМЕР-КТ-650Н»: диапазон воспроизводимой температуры: от 50 до 680 °С, нестабильность поддержания температуры за 30 мин (в режиме термостата) не более: ±(0,005 + 0,003 -t/100);
- ампула тройной точки воды: воспроизводимая температура 0,01 °С, ПГ: ±0,2 мК;
- ампулы реперных точек: галлия (Ga), ПГ: ±0,1 мК; индия (In), ПГ: ±0,5 мК; олова (Sn), ПГ: ±0,3 мК; цинка (Zn), ПГ: ±0,5 мК; алюминия (Al), ПГ: ±2,0 мК;
- Прецизионный термометрический мост F700B, ВЭТ 34-30-10: предел измерений: 100 Ом, 75 Ом, 50 Ом, ПГ: ±0,000001 %; ±0,0000005 %.
Нормативные документы
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 4381-075-13282997-09. Термометры цифровые эталонные ТЦЭ-005. Технические условия.
ГОСТ Р 8.571-98. ГСИ. Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Методика поверки.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
Другие Термометры
