Комплексы сбора и обработки данных переносные ПКСОД-М

Назначение

Комплексы сбора и обработки данных переносные ПКСОД-М (далее комплексы) предназначены для многоканального измерения виброускорения, тока и напряжения с целью диагностики технического состояния промышленного оборудования, обнаружения отклонений от норм на ранних стадиях возникновения неисправности и прогнозирования поведения узлов и блоков оборудования.

Описание

Принцип действия комплексов заключается в преобразовании аналоговых сигналов, поступающих от первичных измерительных преобразователей, в цифровой код посредством 14-разрядного АЦП с последующим вычислением измеряемых значений виброускорения, тока и напряжения.

Комплексы, выполняют следующие основные функции:

- прием и первичное преобразование входных аналоговых механических сигналов с помощью вибропреобразователя пьезоэлектрического МВ-43-5 (государственный реестр средств измерений № 16985-08);

- прием и первичное преобразование входных аналоговых электрических сигналов с помощью клещей измерительных переменного тока MN13 (государственный реестр средств измерений № 34758-07);

- аналого-цифровое преобразование аналоговых сигналов в цифровой код для обработки их с помощью встроенного компьютера;

- отображение измеренных значений сигналов в цифровом и графическом виде на ЖК-мониторе;

- создание библиотеки статистических и информационных данных диагностируемого оборудования.

Конструктивно комплекс состоит из двух переносных корпусов. В первом переносном корпусе, выполненном в виде «кейса», размещен блок измерительный и управляющая ЭВМ типа «ноутбук». Во втором - ящике-органайзере размещены измерительные датчики, устройства соединительные, принадлежности к измерительному блоку и ЭВМ, запасные части и эксплуатационная документация.

Внешний вид комплекса сбора и обработки данных переносного ПКСОД-М представлен на рисунке 1, схема пломбировки на рисунке 2.

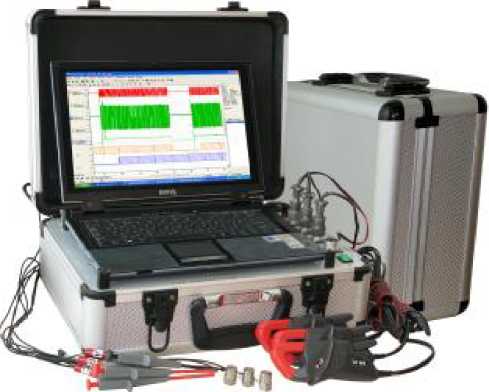

Рисунок 1 - Внешний вид ПКСОД-М

1

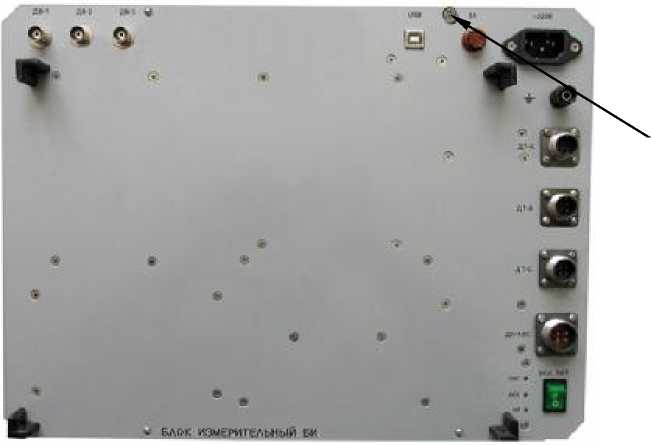

Рисунок 2 - Схема пломбировки ПКСОД-М

1 - место пломбировки. Технические требования по ГОСТ 18680-73.

Пломбировать замазкой уплотнительной У-20 ТУ 38-105357-85.

Программное обеспечение

Программное обеспечение (ПО) «PowerGraph 3.3 Professional» предназначено для регистрации, визуализации, обработки и хранения аналоговых сигналов и позволяет использовать персональный компьютер в качестве стандартных измерительных приборов -вольтметров, осциллографов, самописцев, спектроанализаторов и др.

ПО «PowerGraph 3.3 Professional» позволяет реализовать следующие функции:

- сбор данных с различных измерительных устройств и приборов;

- регистрация, визуализация и обработка сигналов в режиме реального времени;

- математическая обработка и анализ данных;

- хранение, импорт и экспорт данных.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1.

Уровень защиты ПО соответствует уровню «С» по МИ 3286-2010. Алгоритмы взаимодействия, обработки и хранения данных достаточно защищены от преднамеренных и не преднамеренных изменений при помощи специальных средств защиты

Технические характеристики

Метрологические и технические характеристики, включая показатели точности, комплекса сбора и обработки данных переносного ПКСОД-М представлены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на металлическую пластинку, закрепляемую на лицевой панели корпуса, в котором располагается измерительный блок, с помощью краски и трафарета (гравировкой), а также на титульный лист паспорта и руководства по эксплуатации методом печати.

Комплектность

Комплектность комплекса сбора и обработки данных переносного ПКСОД-М представлена в таблице 3.

Таблица 3.

Поверка

осуществляется в соответствии с разделом 5 «Методика поверки» документа РТЦК.422299.355 РЭ «Комплексы сбора и обработки данных переносные ПКСОД-М. Руководство по эксплуатации», согласованным ГЦИ СИ ФГУ «Ростовский ЦСМ» 20.03.2009 г., с изменением №1, утвержденным ФБУ «Ростовский ЦСМ» 28.06.2014 г.

Основные средства поверки:

- вибропреобразователь ускорения 8305 (Госреестр № 14923-09);

- усилитель измерительный 2626 (Госреестр № 7109-79);

- усилитель мощности 2706 (Госреестр № 7114-79);

- генератор сигналов специальной формы Г6-28 (Госреестр № 7114-79);

- осциллограф универсальный С1-117 (Госреестр № 9584-84);

- частотомер электронно-счетный Ч3-63/1 (Госреестр № 9084-90);

- вольтметр универсальный цифровой В7-34А (Госреестр № 7982-80);

- калибратор универсальный Time Electronics 5025 (Госреестр № 43230-09).

Сведения о методах измерений

РТЦК.422299.355 РЭ «Комплекс сбора и обработки данных переносной ПКСОД-М.

Руководство по эксплуатации», раздел 2.4 «Использование комплекса».

Нормативные документы

- ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

- РТЦК.422299.355 ТУ «Комплекс сбора и обработки данных переносной ПКСОД-М. Технические условия».

Рекомендации к применению

- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
