Мультиметры цифровые Fluke 8808A
| Номер в ГРСИ РФ: | 40994-09 |
|---|---|
| Категория: | Мультиметры |
| Производитель / заявитель: | Фирма "Fluke Corporation", США |
|
40994-09: Описание типа
2019-40994-09.pdf
|
Скачать | 166.8 КБ |
Для измерений силы и напряжения постоянного и переменного тока, электрического сопротивления постоянному току, частоты напряжения переменного тока, и применяются для контроля электрических параметров радиоэлектронной аппаратуры и ее компонентов при разработке, производстве и эксплуатации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 40994-09 |
| Действует | по 17.06.2024 |
| Наименование | Мультиметры цифровые |
| Модель | Fluke 8808A |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b7bf656f-4f1f-1e9f-0cfb-cafd1f901c91 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.01 |
| Год регистрации | 2009 |
| Страна-производитель | США |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2014 |
| Номер сертификата | 35555 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 08д от 16.07.09 п.196 |
Производитель / Заявитель
Фирма "Fluke Corporation", СОЕДИНЕННЫЕ ШТАТЫ
США
P.O.Box 9090, Everett, WA 98206-9090, USA 11/99. Fluke Industrial BV, Lelyweg 1, 7602 EA Almelo, The Netherlands. FLUKE EUROPE B.U." P.O.Box 1186, 5602 BD EINDHOVEH, The Netherlands Тел. (800) 443-5853 Факс (425)446-5116, 6920 Seaway Boulevard
Поверка
| Методика поверки / информация о поверке | МП ВНИИМ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 950 (97%) |
| Неуспешных поверок (СИ непригодно) | 32 (3 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
40994-09: Описание типа
2019-40994-09.pdf
|
Скачать | 166.8 КБ |
Описание типа
Назначение
Мультиметры цифровые прецизионные Fluke 8808А (далее - мультиметры) предназначены для высокоточных измерений силы и напряжения постоянного и переменного тока, а также электрического сопротивления и частоты.
Описание
Принцип действия мультиметров основан на измерениях мгновенных значений аналоговых входных сигналов с их последующим преобразованием в цифровую форму быстродействующим АЦП и индикацией сигналов на цифровом дисплее. Мультиметры обладают функциями автоматического и ручного выбора поддиапазонов измерения, самодиагностики и запоминания пользовательских рабочих установок. Функция калибровки (настройки) позволяет выполнять калибровку мультиметров, все калибровочные константы и коэффициенты хранятся в энергонезависимом запоминающем устройстве.
Связь с компьютером осуществляется с помощью стандартных интерфейсов IEEE488, RS-232 и Ethernet (LAN). На задней панели размещены дополнительные входные разъемы. Имеется возможность математической обработки измерительной информации .
Конструктивно мультиметры выполнены в металлическом корпусе, имеют 6,5-разрядный люминесцентный дисплей, возможность вывода на дисплей второй характеристики входного сигнала.
Конструкция корпуса позволяет пользователю осуществить пломбирование мультиметра.

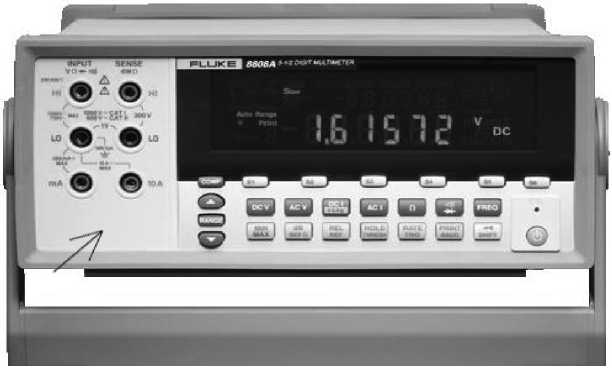

Внешний вид мультиметра представлен на рисунке 1.
Рисунок 1 - Внешний вид мультиметра цифрового Fluke 8808А. Стрелкой показано место нанесения знака утверждения типа.
Программное обеспечение
Программное обеспечение мультиметров встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящего к искажению результатов измерений. Идентификационные данные программного обеспечения мультиметров представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения мультиметров цифровых Fluke 8808А
|
Наименование программного обеспечения |
Идентификационн ое наименование программного обеспечения |
№ версии ПО |
Цифровой идентификатор программного обеспечения (контрольная сумма) |
Алгоритм вычисления идентификатора ПО |
|
ПО для мультиметров цифровых Fluke 8808А |
Fluke 8808А, Firmware |
v 1.0 |
Отсутствует |
Отсутствует |
Защита программного обеспечения от непреднамеренных и преднамеренных
изменений по МИ 3286-2010 соответствует уровню «С».
Технические характеристики
Основные метрологические и технические характеристики мультиметров приведены в таблицах 2 - 7.
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Питание от сети переменного тока частотой от 47 до 440 Гц, В |
Напряжение 100 ± 10; 120 ± 12; 220 ± 22; 240 ± 24 |
|
Потребляемая мощность (не более) В^А |
28 |
|
Условия эксплуатации: температура, °С относит. влажность (не более), % |
от 0 до 50 90 |
|
Габаритные размеры (высота х ширина х глубина), мм |
88 х 217 х 297 |
|
Масса (не более), кг |
3,6 |
Таблица 3 - Измерение частоты
|
Диапазон частот |
Пределы основной допускаемой погрешности измерений при температуре 23 °С ± 5 °С |
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры в диапазоне от 0 до 18 °С и от 28 до 50 °С, на 1 °С | |
|
За 90 дней |
За 1 год | ||
|
От 20 Гц до 2 кГц |
± (0,0001 F + 40 мГц) |
± (0,0001 F + 60 мГц) |
± (0,00002 F + 20 мГц) |
|
От 2 кГц до 20 кГц |
± (0,0001 F + 400 мГц) |
± (0,0001 F + 600 мГц) |
± (0,00002 F + 200 мГц) |
|
От 20 кГц до 200 кГц |
± (0,0001 F + 4 Гц) |
± (0,0001 F + 6 Гц) |
± (0,00002 F + 2 Гц) |
|
От 200 кГц до 1 МГц |
± (0,0001 F + 40 Гц) |
± (0,0001 F + 60 Гц) |
± (0,00002 F + 20 Гц) |
|
F - значение измеряемой частоты | |||
Таблица 4 - Измерение напряжения постоянного тока
|
Верхние пределы поддиапазонов измерений, В |
Максимальное разрешение |
Пределы основной допускаемой погрешности измерений при температуре 23 °С ± 5 °С |
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры в диапазоне от 0 до 18 °С и от 28 до 50 °С, на 1 °С |
Входное сопротивление | |
|
За 90 дней |
За 1 год | ||||
|
0,2 |
1 мкВ |
± (0,0001 U + 6 мкВ) |
± (0,00015 U + 8 мкВ) |
± (0,000015 U + 1 мкВ) |
10 Мом или более 10 ГОм |
|
2 |
10 мкВ |
± (0,0001 U + 40 мкВ) |
± (0,00015 U + 60 мкВ) |
± (0,000015 U + 10 мкВ) | |
|
20 |
100 мкВ |
± (0,0001 U + 0,6 мВ) |
± (0,00015 U + 0,8 мВ) |
± (0,000015 U + 100 мкВ) |
10 Мом ± 100 кОм |
|
200 |
1 мВ |
± (0,0001 U + 4 мВ) |
± (0,00015 U + 6 мВ) |
± (0,000015 U + 1 мВ) | |
|
1000 |
10 мВ |
± (0,0001 U + 20 мВ) |
± (0,00015 U + 30 мВ) |
± (0,000015 U + 5 мВ) | |
|
U - значение измеряемого напряжения | |||||
Таблица 5 - Измерение силы постоянного тока
|
Верхние пределы поддиапазонов измерений, мА |
Максимальное разрешение |
Пределы основной допускаемой погрешности измерений при температуре 23 °С ± 5 °С |
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры в диапазоне от 0 до 18 °С и от 28 до 50 °С, на 1 °С |
Напряжение нагрузки, мВ, не более | |
|
За 90 дней |
За 1 год | ||||
|
0,2 |
1 нА |
± (0,0002 I + 10 нА) |
± (0,0003 I + 10 нА) |
± (0,00003 I + 2 нА) |
1 |
|
2 |
10 нА |
± (0,00015 I + 100 нА) |
± (0,0002 I + 100 нА) |
± (0,00002 I + 20 нА) |
1 |
|
20 |
100 нА |
± (0,0003 I + 4 мкА) |
± (0,0004 I + 4 мкА) |
± (0,00005 I + 200 нА) |
50 |
|
200 |
1 мкА |
± (0,0002 I + 10 мкА) |
± (0,0003 I + 16 мкА) |
± (0,00005 I + 2 мкА) |
500 |
|
2 А |
10 мкА |
± (0,0005 I + 400 мкА) |
± (0,0008 I + 400 мкА) |
± (0,00008 I + 20 мкА) |
100 |
|
10 А |
100 мкА |
± (0,0018 I + 1 мА) |
± (0,002 I + 1 мА) |
± (0,00008 I + 100 мкА) |
500 |
|
I - значение измеряемого тока | |||||
Таблица 6 - Измерение напряжения переменного тока
|
Верхние пределы поддиапазонов измерений, В |
Максимальное разрешение |
Диапазон частот |
Пределы основной допускаемой погрешности измерений при температуре 23 °С ± 5 °С |
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры в диапазоне от 0 до 18 °С и от 28 до 50 °С, на 1 °С | |
|
За 90 дней |
За 1 год | ||||
|
0,2 |
1 мкВ |
От 20 Гц до 45 Гц |
± (0,008 U + 100 мкВ) |
± (0,009 U + 100 мкВ) |
± (0,0001 U + 10 мкВ) |
|
От 45 Гц до 20 кГц |
± (0,0015 U + 100 мкВ) |
± (0,002 U + 100 мкВ) |
± (0,0001 U + 10 мкВ) | ||
|
От 20 кГц до 50 кГц |
± (0,003 U + 100 мкВ) |
± (0,0035 U + 100 мкВ) |
± (0,0001 U + 10 мкВ) | ||
|
От 50 кГц до 100 кГц |
± (0,008 U + 100 мкВ) |
± (0,009 U + 100 мкВ) |
± (0,0005 U + 20 мкВ) | ||
|
2 |
10 мкВ |
От 20 Гц до 45 Гц |
± (0,008 U + 1 мВ) |
± (0,009 U + 1 мВ) |
± (0,0001 U + 100 мкВ) |
|
От 45 Гц до 20 кГц |
± (0,0015 U + 1 мВ) |
± (0,002 U + 1 мВ) |
± (0,0001 U + 100 мкВ) | ||
|
От 20 кГц до 50 кГц |
± (0,003 U + 1 мВ) |
± (0,0035 U + 1 мВ) |
± (0,0001 U + 100 мкВ) | ||
|
От 50 кГц до 100 кГц |
± (0,008 U + 1 мВ) |
± (0,009 U + 1 мВ) |
± (0,0005 U + 200 мкВ) | ||
|
20 |
100 мкВ |
От 20 Гц до 45 Гц |
± (0,008 U + 10 мВ) |
± (0,009 U + 10 мВ) |
± (0,0001 U + 1 мВ) |
|
От 45 Гц до 20 кГц |
± (0,0015 U + 10 мВ) |
± (0,002 U + 10 мВ) |
± (0,0001 U + 1 мВ) | ||
|
От 20 кГц до 50 кГц |
± (0,003 U + 10 мВ) |
± (0,0035 U + 10 мВ) |
± (0,0001 U + 1 мВ) | ||
|
От 50 кГц до 100 кГц |
± (0,008 U + 10 мВ) |
± (0,009 U + 10 мВ) |
± (0,0005 U + 2 мВ) | ||
|
20 |
1 мВ |
От 20 Гц до 45 Гц |
± (0,008 U + 100 мВ) |
± (0,009 U + 100 мВ) |
± (0,0001 U + 10 мВ) |
|
От 45 Гц до 20 кГц |
± (0,0015 U + 100 мВ) |
± (0,002 U + 100 мВ) |
± (0,0001 U + 10 мкВ) | ||
|
От 20 кГц до 50 кГц |
± (0,003 U + 100 мВ) |
± (0,0035 U + 100 мВ) |
± (0,0001 U + 10 мВ) | ||
|
От 50 кГц до 100 кГц |
± (0,008 U + 100 мВ) |
± (0,009 U + 100 мВ) |
± (0,0005 U + 20 мВ) | ||
|
750 |
10 мВ |
От 20 Гц до 45 Гц |
± (0,008 U + 375 мВ) |
± (0,009 U + 375 мВ) |
± (0,0001 U + 37,5 мВ) |
|
От 45 Гц до 20 кГц |
± (0,0015 U + 375 мВ) |
± (0,002 U + 375 мВ) |
± (0,0001 U + 37,5 мВ) | ||
|
От 20 кГц до 50 кГц |
± (0,003 U + 375 мВ) |
± (0,0035 U + 375 мВ) |
± (0,0001 U + 37,5 мВ) | ||
|
От 50 кГц до 100 кГц |
± (0,008 U + 375 мВ) |
± (0,009 U + 375 мВ) |
± (0,0005 U + 75 мВ) | ||
U - значение измеряемого напряжения; входное сопротивление 1 МОм ± 20 кОм, входная емкость не более 100 пФ
Таблица 7 - Измерение силы переменного тока
|
Верхние пределы поддиапазонов измерений |
Максимальное разрешение, мкА |
Диапазон частот |
Пределы основной допускаемой погрешности измерений при температуре 23 ОС ± 5 ОС |
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры в диапазоне от 0 до 18 ОС и от 28 до 50 ос, на 1 ос |
Напряжение нагрузки | |
|
За 90 дней |
За 1 год | |||||
|
20 мА |
0,1 |
От 20 Гц до 45 Гц |
± (0,01 I + 10 мкА) |
± (0,0125 I + 12 мкА) |
± (0,00015 I + 1 мкА) |
50 |
|
От 45 Гц до 2 кГц |
± (0,0025 I + 10 мкА) |
± (0,003 I + 12 мкА) |
± (0,00015 I + 1 мкА) |
50 | ||
|
200 мА |
1 |
От 20 Гц до 45 Гц |
± (0,008 I + 100 мкА) |
± (0,01 I + 120 мкА) |
± (0,00015 I + 10 мкА) |
500 |
|
От 45 Гц до 2 кГц |
± (0,0025 I + 100 мкА) |
± (0,003 I + 120 мкА) |
± (0,00015 I + 10 мкА) |
500 | ||
|
2 А |
10 |
От 20 Гц до 45 Гц |
± (0,01 I + 1 мА) |
± (0,0125 I + 1,2 мА) |
± (0,00015 I + 100 мкА) |
100 |
|
От 45 Гц до 2 кГц |
± (0,0025 I + 1 мА) |
± (0,003 I + 1,2 мА) |
± (0,00015 I + 100 мкА) |
100 | ||
|
10 А |
100 |
От 20 Гц до 45 Гц |
± (0,01 I + 10 мА) |
± (0,0125 I + 12 мА) |
± (0,00015 I + 500 мкА) |
500 |
|
От 45 Гц до 2 кГц |
± (0,0035 I + 10 мА) |
± (0,005 I + 12 мА) |
± (0,00015 I + 500 мкА) |
500 | ||
|
I - значение измеряемого тока | ||||||
Таблица 8 - Измерение электрического сопротивления постоянному току
|
Верхние пределы поддиапазонов измерений |
Максимальное разрешение |
Пределы основной допускаемой погрешности измерений при температуре 23 ос ± 5 ос |
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры в диапазоне от 0 до 18 ос и от 28 до 50 ОС на 1 ос |
Сила тока в измерительной цепи, мкА | |
|
За 90 дней |
За 1 год | ||||
|
200 Ом |
1 мОм |
± (0,0002 R + 8 мОм) |
± (0,0003 R + 8 мОм) |
± (0,00003 R + 1,2 мОм) |
800 |
|
2 кОм |
10 мОм |
± (0,00015 R + 40 мОм) |
± (0,0002 R + 60 мОм) |
± (0,00003 R + 10 мОм) |
800 |
|
20 кОм |
100 мОм |
± (0,00015 R + 400 мОм) |
± (0,0002 R + 600 мОм) |
± (0,00003 R + 100 мОм) |
80 |
|
200 кОм |
1 Ом |
± (0,00015 R + 4 Ом) |
± (0,0002 R + 6 Ом) |
± (0,00003 R + 1 Ом) |
8 |
|
2 МОм |
10 Ом |
± (0,0003 R + 60 Ом) |
± (0,0004 R + 80 Ом) |
± (0,00004 R + 10 Ом) |
0,9 |
|
20 Мм |
100 Ом |
± (0,002 R + 600 Ом) |
± (0,0025 R + 600 Ом) |
± (0,0001 R + 100 Ом) |
0,16 |
|
100 МОм |
1 кОм |
± (0,015 R + 4 кОм) |
± (0,0175 R + 4 кОм) |
± (0,002 R + 500 Ом) |
0,16 |
|
R - значение измеряемого сопротивления | |||||
Знак утверждения типа
наносится в виде наклейки на лицевую панель в соответствии с рисунком 1, а также типографским методом на титульные листы эксплуатационной документации.
Комплектность
В комплект поставки входят:
мультиметр - 1шт.;
комплект ЗИП - 1 компл.;
руководство пользователя - 1шт.;
методика поверки - 1 экз.
Поверка
проводится в соответствии с документом МП 40994-09 «Мультиметры цифровые Fluke 8808А фирмы Fluke Corporation, США. Методика поверки», утвержденным ФГУП «ВНИИМ им. Д.И. Менделеева» в октябре 2008 г.
Средства поверки:
- Калибратор универсальный Fluke 5720А с усилителем Fluke 5725А. Диапазон воспроизведения напряжения постоянного тока: от 0 до 1000 В; пределы допускаемой абсолютной погрешности (AU): ± (0,000011 - 0,000018)^U. Диапазон воспроизведения напряжения переменного тока: от 1 мВ до 1020 В (10 Гц - 500 кГц); пределы допускаемой абсолютной погрешности (AU): ± (0,00015 - 0,002)^U. Диапазон воспроизведения силы постоянного тока: от 0 до 11 А; пределы допускаемой абсолютной погрешности (AI): ± (0,0001 - 0,0005)-I. Диапазон воспроизведения силы переменного тока: от 29 мкА до 11 А (10 Гц - 30 кГц); пределы допускаемой абсолютной погрешности (AI): ± (0,0004 - 0,003)Т Диапазон воспроизведения частоты переменного тока: от 0,01 Гц до 2 МГц; пределы допускаемой абсолютной погрешности (AF): ± (2,5-10’6)-F. Диапазон воспроизведения электрического сопротивления: от 0,0001 Ом до 1100 МОм; пределы допускаемой абсолютной погрешности (AR): ± (0,000028 - 0,003)^R.
Сведения о методах измерений
Мультиметры цифровые прецизионные Fluke 8808А. Руководство пользователя.
Нормативные документы
Техническая документация фирмы-изготовителя.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
