Установки поверочные средств измерений напряженности магнитного поля П1-22
| Номер в ГРСИ РФ: | 41397-11 |
|---|---|
| Производитель / заявитель: | ЗАО "НПП "Циклон-Прибор", г.Фрязино |
Для воспроизведения равномерного переменного магнитного поля в диапазоне частот 5 Гц...400 кГц.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 41397-11 | ||||||||||||
| Наименование | Установки поверочные средств измерений напряженности магнитного поля | ||||||||||||
| Модель | П1-22 | ||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | f0b0b12c-9b36-f4e6-5ece-726c2a48397e | ||||||||||||
| Испытания |
|
||||||||||||
| Год регистрации | 2011 | ||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ Р 51070-97 |
| Класс СИ | 34.03 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 44093 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 5264 от 10.10.11 п.16 |
Производитель / Заявитель
ЗАО "НПП "Циклон-Прибор", РОССИЯ, г.Фрязино
Россия
141190, Московская обл., Заводской пр-д, д.4, Тел/факс: (495) 795-21-03, www.ciklon-pribor.ru, E-mail: pribor@ciklon.ru
Поверка
| Методика поверки / информация о поверке | ЦКЛМ.411723.002 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
41397-11: Описание типа
2011-41397-11.pdf
|
Скачать | 107.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Установки поверочные средств измерений напряжённости магнитного поля П1-22 предназначены для воспроизведения равномерного переменного магнитного поля в диапазоне частот от 5 Гц до 400 кГц.
Описание
Принцип действия установки поверочной средств измерений напряжённости магнитного поля П1-22 основан на возбуждении однородного переменного магнитного поля в пространстве между двумя плоскопараллельными кольцевыми катушками, расположенными на одной оси на расстоянии, равном их радиусу (кольца Гельмгольца). Вектор напряженности магнитного поля в кольцах Гельмгольца перпендикулярен их плоскостям, что позволяет получать однородное магнитное поле необходимой напряженности, задаваемой величиной тока, протекающего через катушки.
Установка поверочная средств измерений напряжённости магнитного поля П1-22 состоит из колец Гельмгольца с преобразователем магнитного поля трансформаторного типа, отсчетного устройства, компаратора магнитного поля и координатного устройства.
Кольца Гельмгольца выполнены в виде двух электрически последовательно соединенных плоскопараллельных катушек диаметром 500 мм намотанных на кольцевых каркасах, расположенных горизонтально на расстоянии 250 мм друг от друга.
Преобразователь магнитного поля трансформаторного типа выполнен в виде двух последовательно соединенных витков диаметром 300 мм, намотанных экранированным проводом по внутренним образующим каркасов катушек колец Гельмгольца.
Сигнал с преобразователя поступает на вход отсчетного устройства, обрабатывается преобразователем среднеквадратического значения (TRUE RMS), величина выходного сигнала (напряженность воспроизводимого магнитного поля) которого отображается на жидкокристаллическом индикаторе отсчетного устройства.
Кольца Гельмгольца с преобразователем
Место нанесения ------ оттиска клейма
Координатное устройство
— Компаратор
магнитного поля отсчетное
устройство
Рисунок 1 - Общий вид установки поверочной средств измерений напряжённости магнитного поля П1-22

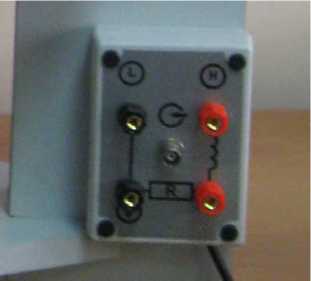

Рисунок 2 - Панель разъемов ® - место пломбирования
от несанкционированного доступа

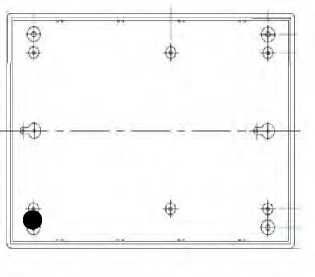

Рисунок 3 - Корпус отсчетного устройства, вид снизу ® - место пломбирования от несанкционированного доступа
Компаратор магнитного поля П3-60 ПМ/2 измеряет и отображает среднеквадратичное значение вектора напряженности переменного магнитного поля.
Поверяемые средства измерений напряженности магнитного поля позиционируются в установке с помощью координатного устройства.
Технические характеристики
|
Рабочий диапазон частот, кГц |
от 0,005 до 400 |
|
Диапазон воспроизводимых значений напряжённости магнитного поля, А/м - на частотах от 0,005 до 2 кГц - на частотах от 2 до 400 кГц |
от 0,04 до 4 от 0,004 до 0,8 |
|
Пределы допускаемой относительной погрешности воспроизведения напряженности магнитного поля, % |
± 5 |
|
Время непрерывной работы, не менее, ч |
8 |
|
Время установления рабочего режима, мин |
1 |
|
Г абаритные установки, мм, не более |
550x600x600 |
|
Масса установки, кг, не более |
10 |
|
Потребляемая мощность, В • А, не более |
10 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа (мм рт. ст.) - напряжение питающей сети, В - частота питающей сети, Гц |
от 10 до 35 от 30 до 80 от 84 до 106,7 (от 630 до 800) 220 ± 4,4 50 ± 0,5 |
Знак утверждения типа
Знак утверждения типа наносится на планку фирменную, установленную на боковой стойке, лицевую панель отсчетного устройства методом тампопечати и на титульный лист паспорта ЦКЛМ.411723.002 ПС типографским способом.
Комплектность
|
Наименование |
Обозначение |
Количество |
|
Кольца Г ельмгольца с преобразователем |
ЦКЛМ. 411529.003 |
1 |
|
Отсчетное устройство |
ЦКЛМ. 411251.005 |
1 |
|
Компаратор магнитного поля П3-60ПМ/2 |
ЦКЛМ. 411173.002 |
1 |
|
Наименование |
Обозначение |
Количество |
|
Блок питания |
БПС-А 12-0,35 |
1 |
|
Координатное устройство |
- |
1 |
|
Паспорт |
ЦКЛМ.411723.002.ПС |
1 |
|
Методика поверки |
ЦКЛМ.411723.002.МП |
1 |
Поверка
осуществляется по документу «Установка поверочная средств измерений напряженности магнитного поля П1-22. Методика поверки» ЦКЛМ.411723.002 МП, утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 25 мая 2011г.
Основные средства поверки: рабочий эталон единицы напряженности магнитного поля РЭНМП-05Г/10М, 6о= ± 3 %.
Сведения о методах измерений
«Установка поверочная средств измерений напряженности магнитного поля П1-22. Паспорт» ЦКЛМ.411723.002 ПС. Раздел 9 «Порядок работы».
Нормативные документы
1. ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний.
2. ГОСТ 8.030-91 ГСИ. Государственный первичный эталон и Государственная поверочная схема для средств измерений магнитной индукции постоянного поля в диапазоне от 1-10-12 до 5-10-2 Тл, постоянного магнитного потока, магнитной индукции и магнитного момента в интервале частот 0 + 20000 Гц.
3. ГОСТ 8.097-73 Государственный специальный эталон и общесоюзная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,01 до 300 МГц.
Рекомендации к применению
Применяется в качестве рабочего эталона напряженности магнитного поля для поверки и калибровки рабочих средств измерений напряженности магнитного поля.
