41518-09: Визир Устройства слежения за параметрами контактного провода - Производители, поставщики и поверители

Устройства слежения за параметрами контактного провода Визир

Номер в ГРСИ РФ: 41518-09
Производитель / заявитель: ООО "Мобильные Системы Диагностики Холдинг", г.С.-Петербург
Скачать
41518-09: Описание типа СИ Скачать 157.1 КБ
Нет данных о поставщике
Устройства слежения за параметрами контактного провода Визир поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для измерения: высоты контактного провода над уровнем верха головок рельсов и его смещения относительно оси токоприемника; высоты правого и левого бортов автомотрисы относительно букс колесной пары; пройденного пути и скорости движения автомотрисы. Применяется на электрифицированных железных дорогах в светлое время суток при отсутствии атмосферных осадков и тумана.

Информация по Госреестру

Основные данные
Номер по Госреестру 41518-09
Наименование Устройства слежения за параметрами контактного провода
Модель Визир
Технические условия на выпуск ТУ 4361-004-96548988-2008
Класс СИ 27.01
Год регистрации 2009
Страна-производитель  Россия
Примечание 29.08.2014 продлен срок свидетельства
Центр сертификации СИ
Наименование центра ГЦИ СИ ФБУ "Тест-Санкт-Петербург"
Адрес центра 198103, г.С.-Петербург, ул.Курляндская, 1
Руководитель центра Окрепилов Владимир Валентинович
Телефон (8*812) 251-39-50
Факс 251-41-08
Информация о сертификате
Срок действия сертификата 29.08.2019
Номер сертификата 36425
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 1304 п. 03 от 29.08.201409 от 17.09.09 п.266
Производитель / Заявитель

ООО "Мобильные Системы Диагностики Холдинг", г.С.-Петербург

 Россия

197348, Коломяжский пр., д.10. Тел. (812) 640-17-73, Факс (812) 640-17-72, Юр. адрес: 196641, пос.Металлострой, промзона "Металлострой", дорога на Металлострой, д.3, корп.2, E-mail: support@msd-railway.ru

Поверка

Методика поверки / информация о поверке МП 41518-09
Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 776
Найдено поверителей 5
Успешных поверок (СИ пригодно) 758 (98%)
Неуспешных поверок (СИ непригодно) 18 (2%)
Актуальность информации 22.12.2024

Поверители

Скачать

41518-09: Описание типа СИ Скачать 157.1 КБ

Описание типа

Назначение

Устройства слежения за параметрами контактного провода «Визир» (далее по тексту -устройства «Визир) предназначены для измерений геометрических параметров контактной сети железных дорог в светлое время суток при отсутствии атмосферных осадков и тумана: высоты контактного провода над уровнем верха головок рельсов и его смещения относительно оси токоприемника; высоты правого и левого бортов автомотрисы относительно букс колесной пары; пройденного пути и скорости движения автомотрисы.

Описание

Устройства слежения за параметрами контактного провода «Визир» состоят из блока оптико-механического с кронштейнами и осветителем (БОМ), блока электроники (БЭ), устройства отображения (УО), двух датчиков перемещения и датчика угла поворота.

Бесконтактное измерение высоты контактного провода (КП) над уровнем верха головок рельсов и смещения КП относительно оси токоприемника осуществляется с помощью стереотелевизионной системы (СТС), находящейся в БОМ, реализующей стереоскопический метод определения положения видимого объекта в пространстве. Этот метод основан на измерении углового положения (угла визирования) объекта относительно осей оптических систем трех специализированных телевизионных камер.

Два датчика перемещений, устанавливаемые справа и слева по бортам автомотрисы, предназначены для измерения высоты правого и левого ее бортов относительно букс колесных пар. Принцип действия датчиков основан на преобразовании линейных перемещений бортов автомотрисы относительно букс коленных пар в электрический сигнал с помощью линейных потенциометрических преобразователей типа LTP-175.

Измерение пройденного автомотрисой пути и скорости ее движения осуществляется косвенным методом с помощью датчика угла поворота Л178/1.2 (Госреестр СИ № 12207-03). Датчик устанавливается на буксе колесной пары, и при каждом повороте колеса на угол 8,57° формирует один дискретный импульс. По количеству зарегистрированных на участке пути импульсов и диаметру колеса рассчитывается длина пройденного пути. Так же, но за определенное время, рассчитывается скорость движения автомотрисы.

Полученные сигналы от СТС, датчиков перемещения и угла поворота обрабатываются блоком электроники устройства «Визир».

Управление устройством «Визир» и отображение полученной информации осуществляется с помощью переносного компьютера типа Notebook.

Электропитание устройства «Визир» осуществляется от бортовой сети постоянного тока автомотрисы напряжением 24 В.

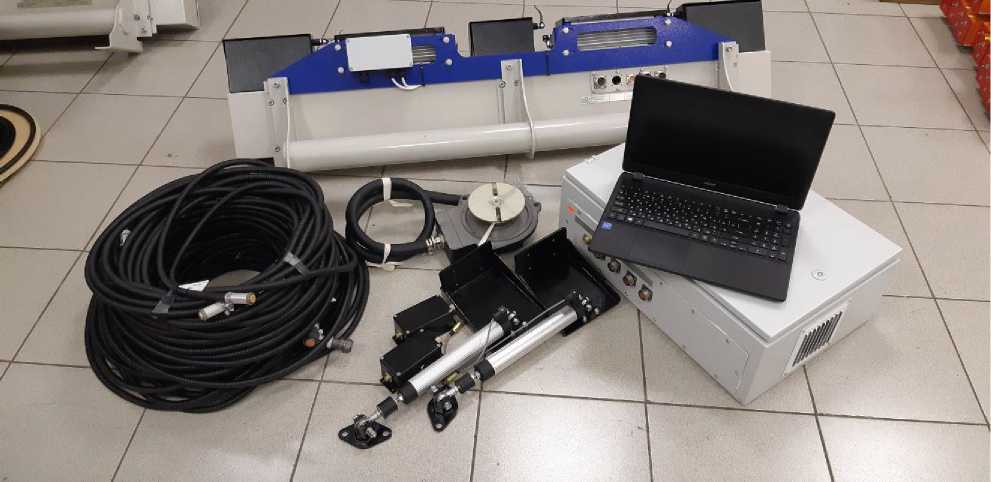

Общий вид устройства «Визир» приведен на рисунке 1.

Рисунок 1 - Устройство слежения за параметрами контактного провода «Визир»

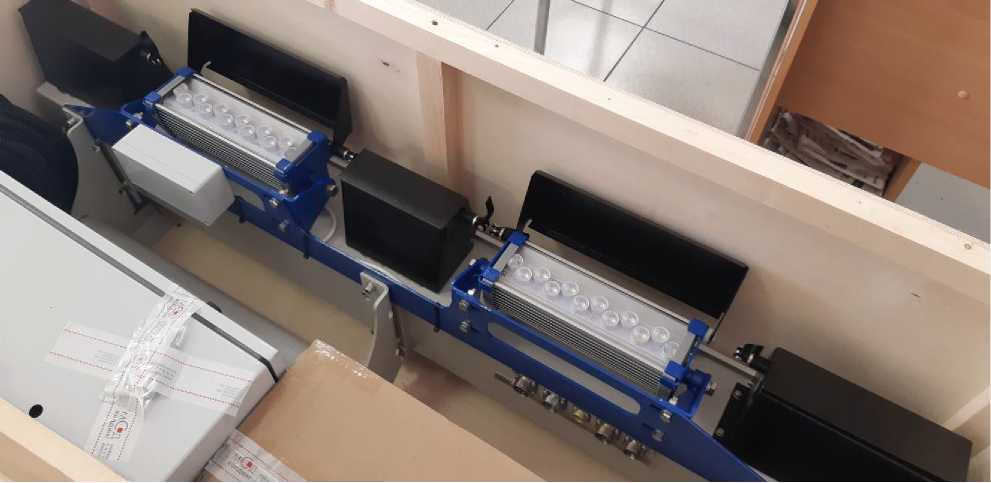

Места пломбирования от несанкционированного доступа и нанесения знака утверждения типа представлены на рисунке 2.

Место пломбирования

Рисунок 2 - Места пломбирования от несанкционированного доступа и нанесения знака утверждения типа

Программное обеспечение

Пакет программного обеспечения (ПО) устройства «Визир» представлен в таблице 1.

ПО «KIV_VIKS» разделено на два модуля и выполняет функции получения, преобразования, расчета, хранения, отображения и передачи данных, полученных в результате изме-

рений.

Таблица 1 - Идентификационные данные пакета ПО устройства «Визир»

Идентификационные данные (признаки)

Значение

Идентификационное наименование

KIV_VIKS.

Интерфейсная часть

KIV_VIKS.exe

Номер версии (идентификационный номер)

V 3.0.1.19 (и старше)

Цифровой идентификатор

отсутствует

Расчетный модуль метрологически значимого кода

BallRulles.dll

Номер версии (идентификационный номер)

V 1.3.8

Цифровой идентификатор

4E819D9A62DBB2EB850352A9EBFBC13B

Уровень защиты ПО «KIV_VIKS» от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014. Метрологически значимые части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений высоты контактного провода над уровнем верха головок рельсов, мм

от 5400 до 6900 включ.

Пределы допускаемой абсолютной погрешности измерений высоты контактного провода над уровнем верха головок рельсов, мм

±20

Диапазон измерений смещения контактного провода относительно оси токоприемника, мм

от -600 до +600 включ.

Пределы допускаемой абсолютной погрешности измерений смещения контактного провода относительно оси токоприемника, мм

±20

Диапазон измерений высоты правого и левого бортов автомотрисы относительно букс колесной пары, мм

от -85 до +85 включ.

Пределы допускаемой абсолютной погрешности измерений высоты правого и левого бортов автомотрисы относительно букс колесной пары, мм

±2

Диапазон измерений пройденного пути автомотрисы, км

от 0 до 2000

Пределы допускаемой абсолютной погрешности измерений пройденного пути автомотрисы, км

±0,2 на каждые 20 км пути

Диапазон измерений скорости движения автомотрисы, км/ч

от 3 до 100

Пределы допускаемой абсолютной погрешности измерений скорости движения автомотрисы, км/ч

±1 на каждые 20 м пути

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания, В, не менее

25

Потребляемая мощность, Вт, не более

180

Габаритные размеры, мм, не более:

- блока оптико-механического с кронштейном и осветителем

- блока электроники

- датчика перемещений

- устройства отображения

- датчика угла поворота Л178/1.2

длина

ширина

высота

1460

220

490

600

210

450

590

45

90

400

35

300

275

113

208

Масса, кг, не более:

- блока оптико-механического с кронштейном и осветителем

- блока электроники

- датчика перемещений

- устройства отображения

- датчика угла поворота Л178/1.2

56,0

6,0

2,0

2,5

5,5

Условия эксплуатации:

- диапазон температуры окружающего воздуха, °С

- относительная влажность окружающего воздуха при температуре + 15 °С, %

от -20 до +40

до 75

Среднее время наработки на отказ, ч, не менее

3500

Срок службы, лет, не менее

15

Знак утверждения типа

наносится на титульный лист эксплуатационной документации и на корпус БОМ (рисунок 2) наклеиванием самоклеющейся шильды.

Комплектность

Таблица 4 - Комплектность устройства «Визир»

Наименование

Обозначение

Коли чество

Устройство слежения за параметрами контактного провода «Визир» в составе: - блок оптико-механический с кронштей-

МЛАС.401144.329

1 шт.

ном и осветителем

МЛАС.401163.001

1 шт.

- блок электроники

МЛАС.468312.002

1 шт.

- датчик перемещений

МЛАС.401116.001

2 шт.

- устройство отображения

Notebook

1 шт.

- датчика угла поворота Л178/1.2

ЦАКТ.402131.005

1 шт.

Комплект соединительных кабелей

МЛАС.468349.329

1 компл.

Комплект монтажных частей ДП

МЛАС.305611.001

2 компл.

Методика поверки

МП 41518-09 с изменением № 1

1 экз.

Ведомость эксплуатационной документации

МЛАС.401144.329ВЭ

1 экз.

Комплект эксплуатационных документов

Согласно МЛАС.401144.329ВЭ

1 компл.

Поверка

осуществляется по документу МП 41518-09 «ГСИ. Устройства слежения за параметрами контактного провода «ВИЗИР». Методика поверки» с изменением №1, утвержденным ФБУ «Тест-С.-Петербург» 29.05.2020 г.

Основные средства поверки:

- дальномер лазерный DLE 150, ПГ ±2 мм на длине до 30 м, (регистрационный № 26110-03);

- линейка измерительная металлическая, 0 - 1000 мм, ПГ ±0,2 мм, (регистрационный № 20048-05);

- рулетка измерительная металлическая, мод. ЕХ10/5, КТ 3, (регистрационный № 22003-07).

Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные и технические требования, устанавливающие требования к устройствам слежения за параметрами контактного провода «Визир»

ТУ 4361-004-96548988-2008 с Извещением 01-20.01.2020 Устройство слежения за параметрами контактного провода «Визир».
