Электроды стеклянные ЭС-1
| Номер в ГРСИ РФ: | 41622-09 |
|---|---|
| Производитель / заявитель: | ООО "Измерительная техника", г.Москва |
|
41622-09: Описание типа
2024-41622-09-1.pdf
|
Скачать | 358.6 КБ |
Для измерений активности ионов водорода (рН) водных растворов и взвесей в широком диапазоне температур. Для исследований водных сред и взвесей, а также в системах автоматического контроля технологических процессов в различных отраслях промышленности и сельского хозяйства в лабораторных и промышленных условиях
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 41622-09 |
| Действует | по 27.08.2029 |
| Наименование | Электроды стеклянные |
| Модель | ЭС-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 762617fd-32d8-3036-836f-72bcce592acb |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4215-012-89650280-2009 |
| Класс СИ | 31.01 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 20.10.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "ЦСМ Московской области" (ранее - Менделеевский ЦСМ) |
| Адрес центра | 141570, Московская обл., Солнечногорский р-н, п/о Менделеево |
| Руководитель центра | Завьялов Николай Вениаминович |
| Телефон | (8*095) 535-92-43 |
| Факс | 535-92-43, 535-24-21 |
| Информация о сертификате | |
| Срок действия сертификата | 20.10.2019 |
| Номер сертификата | 36660 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1633 п. 07 от 20.10.201409д от 08.10.09 п.61 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Измерительная техника» (ООО «Измерительная техника»), г. Москва
Россия
109316, ул.Талалихина, 26, тел./факс (495) 676-04-48, 111020, ул.Сторожевая, д.31 тел//факс (495) 232-49-74; факс (499) 730-79-30 www.izmteh.ru, 109202, ул.Шоссе Фрезер, д.12, E-mail: izmteh@izmteh.ru
Поверка
| Методика поверки / информация о поверке | Р 50.2.035-2004 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
74214
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 73144 (99%) |
| Неуспешных поверок (СИ непригодно) | 1070 (1 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
41622-09: Описание типа
2024-41622-09-1.pdf
|
Скачать | 358.6 КБ |
Описание типа
Назначение
Электроды стеклянные ЭС-1 (далее - электроды) предназначены для измерений активности ионов водорода (рН) водных растворов и взвесей в широком диапазоне температур.
Описание
Каждый электрод выполнен в виде стеклянной трубки, с одной стороны которой припаяна мембрана или вклеен капилляр из специального электродного стекла, селективного к ионам водорода. Внутренняя полость электрода заполнена буферным раствором, в который погружен хлорсеребряный электрод.
На верхнем торце электрода установлена пластмассовая втулка, из которой выходит экранированный кабель, оснащенный разъемом, соединяющим электрод с иономером или рН-метром.
При контакте рабочей мембраны с анализируемым раствором между ними происходит обмен ионами водорода, что приводит к соответствующему изменению потенциала стеклянного электрода.
Измерение активности ионов водорода (рН) проводится методом прямой потенциометрии, т.е. измерением потенциала электрода относительно электрода сравнения (вспомогательного) с помощью рН-метра или иономера.
Электроды выпускаются в четырех модификациях ЭС-IOIYZ, ЭС-103YZ, ЭС-106YZ и ЭС-108YZ, которые в зависимости от назначения имеют различные конструктивные исполнения (YZ - конструктивное исполнение, где Y - 0 или 1; Z - от 1 до 9). Модификации ЭС-IOIYZ и ЭС-108YZ выпускаются в 1-ом, ЭС-103YZ - в 7-ми, ЭС-106YZ -в 11-ти конструктивных исполнениях.
Электрод является невосстанавливаемым однофункциональным изделием.
Общий вид электродов приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование электродов не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на наклейку (рисунок 2).
Рисунок 1 - Общий вид внешнего вида электродов стеклянных ЭС-1.

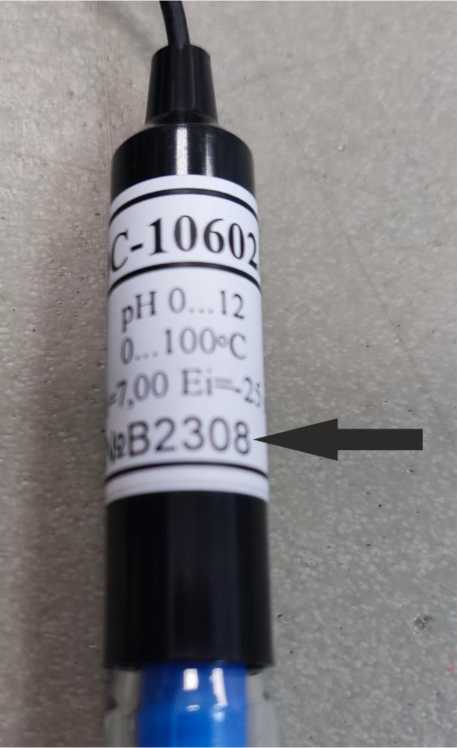

Рисунок 2 - Общий вид маркировочной таблички с указанием заводского номера
Технические характеристики
Предельные значения линейного диапазона водородной характеристики электродов, диапазон температуры анализируемой среды и электрическое сопротивление электродов соответствуют значениям, приведенным в таблице 1.
Примечание. Верхнее предельное значение рН линейного диапазона водородной характеристики указано для растворов с концентрацией ионов натрия не более 0,1 моль/дм3.
Таблица 1
|
Модификация, конструктивное исполнение |
Предельные значения рН линейного диапазона водородной характеристики (при температуре, °С) |
Температура анализируемой среды, °С |
Сопротивление Мом (при температуре, °С) |
|
ЭС-10102 |
от 1 до 13 (25) |
от 25 до 100 |
от 250 до 1000 (25) |
|
ЭС-10301, ЭС-10302, ЭС-10303 |
от 0 до 14 (20) |
от 20 до 100 |
от 400 до 800 (20) |
|
ЭС-10304, ЭС-10305 |
от 0 до 14 (25) |
от 25 до 100 |
от 450 до 1000 (25) |
|
ЭС-10307, ЭС-10308 |
от 0 до 14 (20) |
от 20 до 100 |
от 450 до 1000 (20) |
|
ЭС-10601, ЭС-10602, ЭС-10603 |
от 0 до 12 (20) |
от 0 до 100 |
от 10 до 80 (20) |
|
ЭС-10609 |
от 0 до 100 |
от 100 до 500 (20) | |
|
ЭС-10604 |
от 10 до 100 |
от 50 до 450 (20) | |
|
ЭС-10605, ЭС-10606 |
от 10 до 100 |
от 100 до 500 (20) | |
|
ЭС-10607, ЭС-10608 |
от 0 до 100 |
от 100 до 500 (20) | |
|
ЭС-10610 |
от 0 до 12 (20) |
от 10 до 50 |
от 30 до 150 (20) |
|
ЭС-10611 |
от 0 до 12 (20) |
от 10 до 50 |
от 50 до 250 (20) |
|
ЭС-10802 |
от 0 до 11 (70) |
от 70 до 120 |
от 10 до 150 (70) |
Электроды выпускаются с координатами изопотенциальной точки, приведенными в таблице 2.
Потенциал электродов Е в растворе 0,05 М тетраоксалата калия (для ЭС-10611 в 0,1 М растворе соляной кислоты) относительно электрода сравнения хлорсеребряного насыщенного по ГОСТ 17792-72, температура, при которой выполняются измерения потенциала должны соответствовать значениям, указанным в таблице 2.
Таблица 2
|
Модификация, конструктивное исполнение |
Шифр изопотенциальной точки |
Координаты изопотенциальной точки |
Температура, при которой определяется потенциал электрода в контрольном растворе, оС |
Потенциал электрода E, мВ | |
|
рНи |
Еи, мВ | ||||
|
ЭС-10102 |
/4 |
4,25±0,30 |
-(25±30) |
25 |
127±12 |
|
/7 |
7,00±0,30 |
-(25±30) |
25 |
289±12 | |
|
/10 |
10,00±0,30 |
-(25±30) |
25 |
466±12 | |
|
ЭС-10301, ЭС-10303, ЭС-10308 |
/4 |
4,25±0,30 |
-(25±30) |
20 |
124±12 |
|
/7 |
7,00±0,30 |
-(25±30) |
20 |
284±12 |
|
Модификация, конструктивное исполнение |
Шифр изопотенциальной точки |
Координаты изопотенциальной точки |
Температура, при которой определяется потенциал электрода в контрольном растворе, оС |
Потенциал электрода E, мВ | |
|
рНи |
Еи, мВ | ||||
|
ЭС-10302 |
/4 |
4,25±0,30 |
-(25±30) |
20 |
124±12 |
|
/7 |
7,00±0,30 |
-(25±30) |
20 |
284±12 | |
|
/10 |
10,00±0,30 |
-(25±30) |
20 |
458±12 | |
|
ЭС-10304, ЭС-10305 |
/4 |
4,25±0,30 |
-(25±30) |
25 |
127±12 |
|
/7 |
7,00±0,30 |
-(25±30) |
25 |
289±12 | |
|
/10 |
10,00±0,30 |
-(25±30) |
25 |
466±12 | |
|
ЭС-10307 |
/4 |
4,25±0,30 |
-(25±30) |
20 |
124±12 |
|
ЭС-10601, ЭС-10603, ЭС-10608, ЭС-10609 |
/4 |
4,25±0,30 |
-(25±30) |
20 |
124±12 |
|
/7 |
7,00±0,30 |
-(25±30) |
20 |
284±12 | |
|
ЭС-10602, ЭС-10604, ЭС-10605, ЭС-10606 |
/4 |
4,25±0,30 |
-(25±30) |
20 |
124±12 |
|
/7 |
7,00±0,30 |
-(25±30) |
20 |
284±12 | |
|
/10 |
10,00±0,30 |
-(25±30) |
20 |
458±12 | |
|
ЭС-10607 |
/4 |
4,25±0,30 |
-(25±30) |
20 |
124±12 |
|
ЭС-10610 |
/7 |
7,00±0,30 |
-(25±30) |
20 |
284±12 |
|
ЭС-10611 |
- |
- |
20 |
-233±15 | |
|
ЭС-10802 |
/4 |
4,25±0,30 |
-(25±30) |
70 |
146±12 |
|
/7 |
7,00±0,30 |
-(25±30) |
70 |
333±12 | |
|
/10 |
10,00±0,30 |
- (25±30) |
70 |
541±12 | |
Крутизна водородной характеристики электрода St в линейной части кривой
при выпуске из производства должна быть по абсолютной величине не менее значений, приведенных в таблице 3.
Таблица 3
|
Модификация, конструктивное исполнение |
Крутизна водородной характеристики электрода St (мВ/рН) при температуре (оС) | |||||
|
10 |
20 |
25 |
50 |
70 |
95 | |
|
ЭС-10102 |
- |
- |
58,0 |
- |
- |
71,0 |
|
ЭС-10301, ЭС-10302, ЭС-10303, ЭС-10307, ЭС-10308 |
- |
57,0 |
- |
- |
- |
71,0 |
|
ЭС-10304, ЭС-10305 |
- |
- |
58,0 |
- |
- |
71,0 |
|
ЭС-10601 ...ЭС-10609 |
55,0 |
57,0 |
- |
- |
- |
71,0 |
|
ЭС-10610, ЭС-10611 |
55,0 |
57,0 |
- |
62,5 |
- |
- |
|
ЭС-10802 |
- |
- |
- |
- |
66,5 |
71,0 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Отклонение водородной характеристики от линейности в диапазонах значений рН (указанных в таблице 1), рН, не превышает: - при температуре раствора 20 °С для ЭС-10301, ЭС-10302, ЭС-10303, ЭС-10307, ЭС-10308, ЭС-10601.10611 |
± 0,1 |
|
- при температуре раствора 25 °С для ЭС-10102, ЭС-10304, ЭС-10305 | |
|
- при температуре раствора 70 °С для ЭС-10802 | |
|
Габаритные размеры, мм, не более: диаметр |
от 8 до 12 |
|
длина |
от 130 до 170 |
|
Масса (с кабелем), г, не более |
70 |
|
Вероятность безотказной работы за 1000 часов, не менее |
0,95 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +10 до +35 |
|
- относительная влажность воздуха, % |
до 80 при 25 °С |
|
- атмосферное давление, кПа мм рт.ст. |
от 84 до 106,7 от 630 до 800. |
Знак утверждения типа
наносится на титульный лист эксплуатационных документов типографским способом или специальным штампом.
Комплектность
Таблица 5 - Комплектность электродов стеклянных ЭС-1.
|
Наименование |
Обозначение |
Количество |
|
Электрод1) |
ЭС-1 |
1 шт. |
|
Паспорт |
ГРБА.418422.012-01.09ПС ГРБА.418422.013-01.04ПС ГРБА.418422.014-01.04ПС ГРБА.418422.030ПС ГРБА.418422.031ПС |
1 экз. |
|
Упаковка2) |
- |
1 шт. |
|
Примечания: 1) Модификация и конструктивное исполнение по заказу. 2) Индивидуальная или на партию до 20 шт. | ||
Сведения о методах измерений
приведены в паспортах ГРБА.418422.012-01...09ПС; ГРБА.418422.013-01...04ПС; ГРБА.418422.014-01...04ПС; ГРБА.418422.030ПС; ГРБА.418422.031ПС, раздел 4 «Подготовка к работе».
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;
ТУ 4215-012-89650280-2009 Электроды стеклянные ЭС-1. Технические условия.
