Измерители теплофизических параметров твердых тел LFA

Назначение

Измерители теплофизических параметров твердых тел LFA (далее _ измерители), предназначены для измерения температуропроводности твердых материалов в широком интервале температур.

Описание

Принцип работы измерителей основан на импульсном методе измерения, который состоит в следующем: передняя сторона плоскопараллельного образца твердого испытываемого тела нагревается коротким лазерным импульсом. Выделившееся на поверхности образца тепло распространяется через образец и вызывает увеличение температуры на его задней поверхности. Возрастание температуры измеряется в зависимости от времени с помощью температурного ИК-детектора. Анализ полученной температурной кривой позволяет определить температуропроводность образца

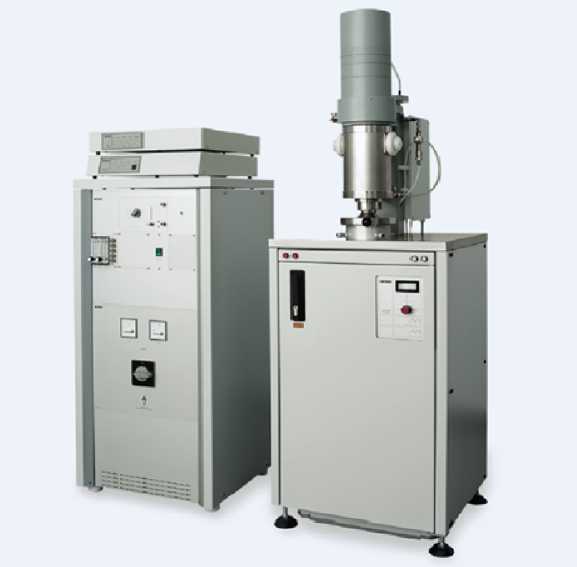

Измерители модификаций LFA 447, LFA 457 представляют собой единый настольный модуль, содержащий печь и электронный блок управления и измерения. Модификация LFA 427 выполнена в виде 3-х напольных блоков, включающих измерительную часть с печью, блока управления и электропитания измерительной части и системы сбора и обработки информации. В измерителях используется воздушное охлаждение печи. Рабочий диапазон может быть расширен в область низких или высоких температур за счет комплектования сменными печами.

Измерители полностью автоматизированы и позволяют осуществлять контроль и управление процессом измерения, а также анализировать и выводить результаты измеренных и вычисленных параметров на дисплей.

Внешний вид измерителей LFA изображен на рисунках 1-3.

Рисунок 2 - Внешний вид измерителя модификации LFA 447.

Рисунок 3 - Внешний вид измерителя модификации LFA 457.

Программное обеспечение

Измеритель имеет встроенное программное обеспечение.

Встроенное программное обеспечение измерителя разработано изготовителем специально для решения задач измерения теплофизических параметров и идентифицируется при включении измерителя путем вывода на экран версии программного обеспечения. Программное обеспечение осуществляет функции сбора, передачи, обработки и представления измерительной информации. Конструктивно измеритель имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты

микроконтроллера от чтения и записи.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

*) - Контрольная сумма не может быть рассчитана, так как ПО зашивается в измеритель на стадии изготовления. Идентификация осуществляется только по номеру версии.

Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью измерителя.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010 - метрологически значимая часть ПО СИ и измеренные данные

достаточно защищены с помощью специальных средств.

Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус измерителя любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы измерителя.

Комплектность

- измеритель                                                      1 шт.

- руководство по эксплуатации                                   1 шт.

- калибровочные образцы теплофизических свойств               1 компл.

- мини - предохранители                                        3 шт.

- кабель эл. питания                                                  1 шт.

- кабель для компьютера                                         1 шт.

- методика поверки МП 2413-0017-2009                           1 экз.

По требованию:

- расходомер для газа продувки печи с игольчатым регулятором;

- блок автоматического контроля газов для продувки печи в ходе эксперимента;

- изоляция измерительной ячейки и интракулер для низкотемпературных измерений;

- система охлаждения жидким азотом;

- система вакуумной откачки

- различные держатели (по выбору)

Поверка

осуществляется в соответствии с документом МП 2413-0017-2009  «Измерители

теплофизических параметров твердых тел LFA. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в июле 2009 года.

Основные средства измерений, необходимые для поверки:

- рабочие эталоны теплопроводности по ГОСТ 8.140-2009, границы относительной погрешности ±(3-5) %;

- рабочие эталоны удельной теплоемкости по ГОСТ 8.141-75, границы относительной погрешности ±0,5 %.

Сведения о методах измерений

приведены в документе «Измерители теплофизических параметров твердых тел LFA модификаций LFA 427, LFA 447, LFA 457. Руководство по эксплуатации»

Нормативные документы

ГОСТ 8.141-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений удельной теплоемкости твердых тел в диапазоне температур от 273,15 до 700 К.

ГОСТ 8.140-2009 ГСИ. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м^К) при температуре от 90 до 1100 К.

Техническая документация фирмы «NETZSCH-Geratebau GmbH», Германия.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленным законодательством Российской Федерации обязательным требованиям.

- при осуществлении мероприятий государственного контроля (надзора).
