Корректоры объема газа ЕК270

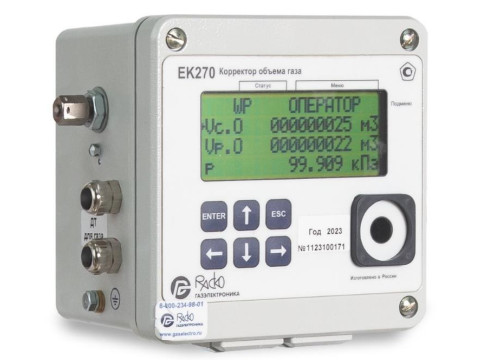

Назначение

Корректоры объема газа ЕК270 (далее - корректор) предназначены для измерения давления, температуры, количества импульсов от счетчиков газа и вычисления объема газа, приведенного к стандартным условиям, а также для контроля технологических параметров (разность давлений, температура окружающей среды).

Описание

Принцип действия корректора основан на измерении количества импульсов от счетчиков газа, пропорционального объему газа при рабочих условиях, измерении давления, температуры газа и вычислении объема газа, приведенного к стандартным условиям, с учетом коэффициента сжимаемости.

Корректоры выпускаются с двумя версиями программного обеспечения (далее - ПО) 1.ХХ и 2.ХХ, которые отличаются диапазоном измерения температуры и алгоритмами расчета коэффициента сжимаемости. В корректоре с версией ПО 1.ХХ коэффициент сжимаемости рассчитывается по ГОСТ 30319.2-2015 или вводится в качестве условно-постоянной величины. В корректоре с версией ПО 2.ХХ коэффициент сжимаемости рассчитывается по алгоритмам в соответствии с ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ Р 70927-2023 (при температуре газа ниже минус 23,15 °С) или вводится в качестве условно-постоянной величины.

Для корректоров с версией ПО 2.ХХ диапазон измерения температуры определяется при заказе.

Корректор обеспечивает работу со счетчиками, имеющими импульсный выходной сигнал:

- с весом импульса 0,01; 0,1; 1; 10 и 100 м3 в диапазоне частот от 0 до 8 Гц;

- с весом импульса от 1 до 99999 импульсов на м3 в диапазоне частот от 0 до 5 кГц.

Корректор обеспечивает измерение параметров газа:

- давления в трубопроводе преобразователем абсолютного давления;

- температуры газа встроенным термометром сопротивления платиновым по ГОСТ 6651-2009 с номинальной статической характеристикой преобразования (далее - НСХ) 500П (Pt500).

Для контроля технологических параметров корректор обеспечивает измерения:

- разности давлений на счетчике газа преобразователем разности давлений;

- температуры окружающей среды встроенным термометром сопротивления c НСХ 500П (Pt500).

Корректор по заказу может комплектоваться встроенным модулем передачи данных GSM/GPRS.

Корректор выполнен с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ib» группы IIB, может устанавливаться во взрывоопасных зонах.

Общий вид основного исполнения корректора, места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.

Общий вид корректора со встроенным модулем передачи данных GSM/GPRS и преобразователем разности давлений представлен на рисунке 2.

Заводской номер корректоров представляет собой цифровой код, состоящий из арабских цифр. Заводской номер наносится типографским способом на наклейку, размещаемую на лицевой панели, и записывается в энергонезависимую память.

Пломбировку от несанкционированного доступа осуществляют путем пломбирования кнопки поверителя, расположенной внутри корпуса и защищенной металлической пластиной, с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу, а также пломбирования винтов крышки электронной платы и крышек импульсных входов путем нанесения знака поверки давлением на мастику.

Крышка корпуса корректора может быть снабжена пломбировочными винтами для опечатывания корректора на месте эксплуатации.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, приведены на рисунке 3 и рисунке 4.

421123100171

Место нанесения знака

заводского номера

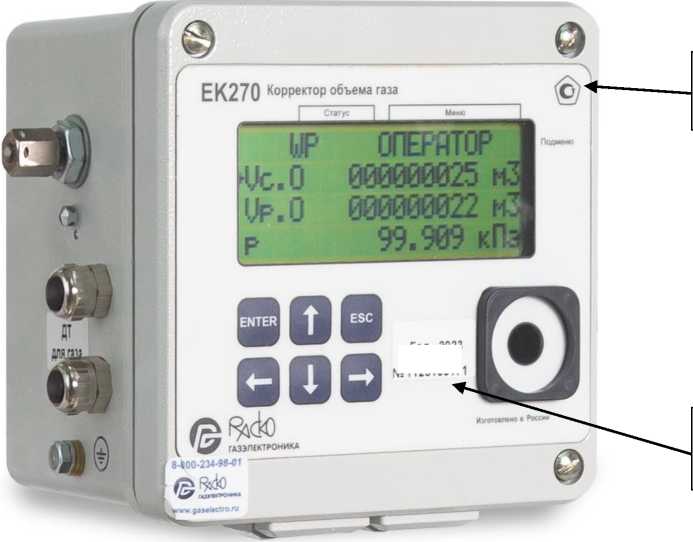

Рисунок 1 - Общий вид основного исполнения, место нанесения знака утверждения типа,

утверждения типа

Место нанесения

место нанесения заводского номера

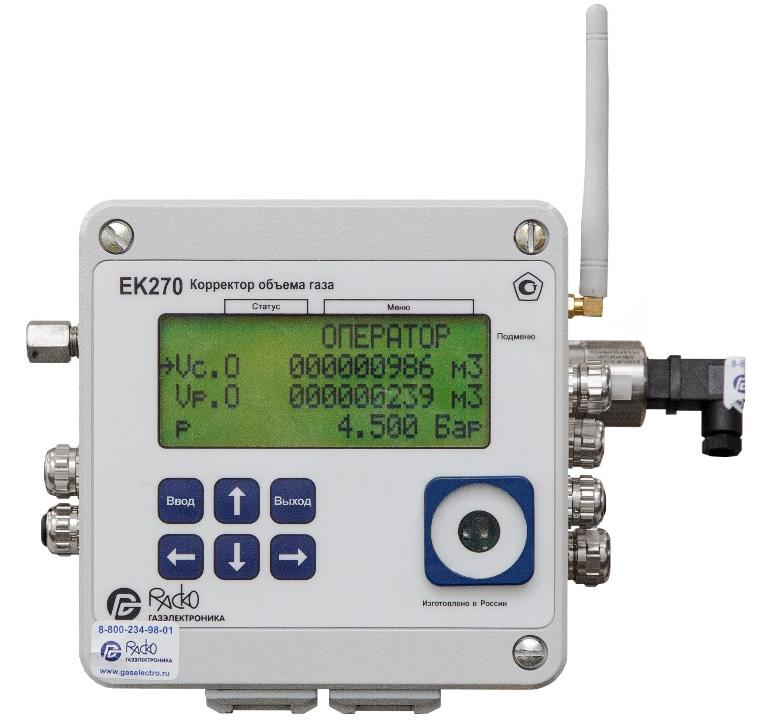

Рисунок 2 - Общий вид корректора со встроенным модулем передачи данных GSM/GPRS и преобразователем разности давлений

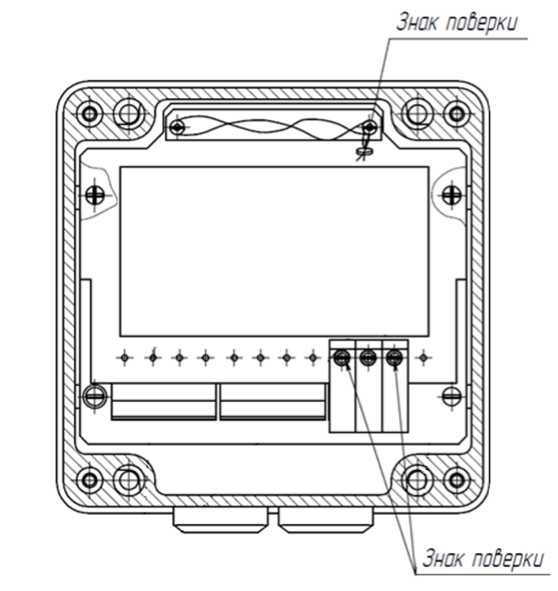

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки корректора без встроенного модуля передачи данных GSM/GPRS

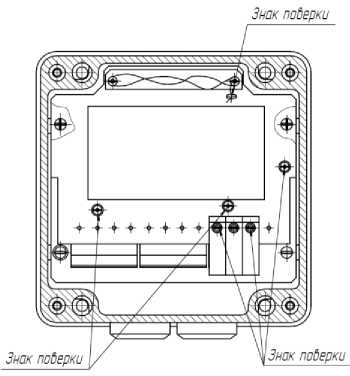

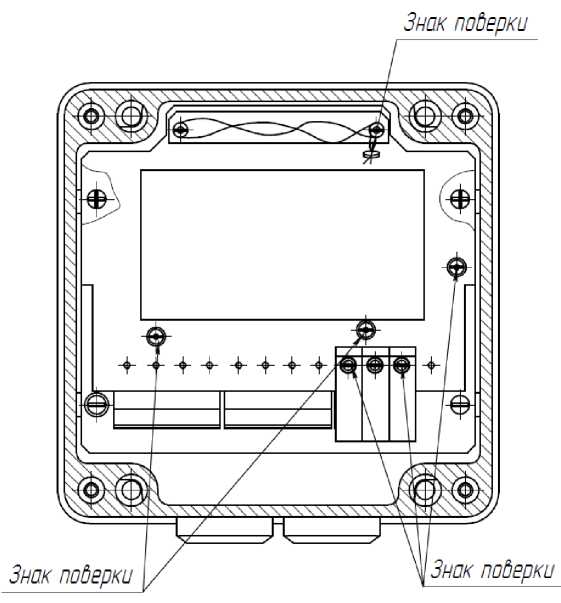

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки корректора со встроенным модулем передачи данных GSM/GPRS

Программное обеспечение

ПО корректоров встроенное и является их неотъемлемой частью.

Конструкция корректоров исключает возможность несанкционированного влияния на ПО корректоров и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО корректора приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на шильдик методом фотопечати и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1 «Описание и работа» руководства по эксплуатации ЛГТИ.407229.170 РЭ.

Нормативные документы

Приказ Росстандарта от 19.11.2024 г. № 2712 «Об утверждении Государственной

поверочной схемы для средств измерений температуры»

Приказ Росстандарта от 06.12.2019 г. № 2900 «Об утверждении Государственной

поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па»

Приказ Росстандарта от 10.03.2025 г. № 472 «Об утверждении Государственной

поверочной схемы для средств измерений разности давлений до 1-105 Па»

ЛГТИ.407229.170 ТУ «Корректоры объема газа ЕК270. Технические условия»
