42805-09: IR400 Газоанализаторы углеводородных газов стационарные - Производители, поставщики и поверители

Газоанализаторы углеводородных газов стационарные IR400

Номер в ГРСИ РФ: 42805-09
Категория: Газоанализаторы
Производитель / заявитель: Фирма "General Monitors Ireland Ltd.", Ирландия
Скачать
42805-09: Описание типа СИ Скачать 192.7 КБ
Заказать
Поставщик: ООО ТК «Олдис»
Газоанализаторы углеводородных газов стационарные IR400 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для автоматического непрерывного измерения объемной доли углеводородных газов в воздухе рабочей зоны и включения аварийной сигнализации при превышении заданных уровней. Могут применяться при добыче, переработке, хранении и транспортировке газа и нефти, на химических, нефтехимических, металлургических заводах, предприятиях по очистке сточных вод.

Информация по Госреестру

Основные данные
Номер по Госреестру 42805-09
Наименование Газоанализаторы углеводородных газов стационарные
Модель IR400
Технические условия на выпуск тех.документация фирмы
Класс СИ 31.01
Год регистрации 2009
Страна-производитель  Ирландия
Примечание 19.01.2015 продлен срок свидетельства
Центр сертификации СИ
Наименование центра ГЦИ СИ ВНИИФТРИ
Адрес центра 141570, п/о Менделеево, Солнечногорский р-н, Московская обл.
Руководитель центра Альшин Борис Иванович
Телефон (8*095) 535-24-01, 535-84-36
Факс 535-73-86
Информация о сертификате
Срок действия сертификата 19.01.2020
Номер сертификата 37943
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 24 п. 21 от 19.01.201513 от 24.12.09 п.192
Производитель / Заявитель

Фирма "General Monitors Ireland Ltd.", Ирландия

 Ирландия

Ballybrit Business Park, Galway, Republic of Ireland. Тел. +353-91-751175; факс +353-91-751317 htt://www.general-monitors.com

Поверка

Методика поверки / информация о поверке МП-2009-6
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 6335
Найдено поверителей 36
Успешных поверок (СИ пригодно) 6322 (100%)
Неуспешных поверок (СИ непригодно) 13 (0%)
Актуальность информации 21.07.2024

Поверители

Скачать

42805-09: Описание типа СИ Скачать 192.7 КБ

Описание типа

Назначение

Газоанализаторы углеводородных газов стационарные модель IR400, используемые автономно или с модулями полевого дисплея IR4000S и IR4000M (далее газоанализаторы) предназначены для автоматического непрерывного измерения объемной доли углеводородных газов в воздухе рабочей зоны и включения аварийной сигнализации при превышении заданных уровней.

Описание

Принцип действия газоанализаторов основан на методе недисперсионной ИК (инфракрасной) фотометрии. В газоанализаторах применяется двухлучевая оптическая схема с использованием одного детектора и двух источников ИК излучения. ИК детекторы измеряют интенсивность излучения на двух разных длинах волн: один из них настроен на длину волны, соответствующую полосе поглощения углеводородного газа, другой - вне ее. Концентрация углеводородного газа в окружающем воздухе будет в этом случае пропорциональна отношению интенсивности этих двух длин волн.

Электронная часть газоанализаторов содержит микропроцессор, с помощью которого осуществляются процедуры градуировки, диагностики состояния прибора, обработки измеренных данных с выдачей их на дисплей и передачей в систему управления в аналоговом виде (4 - 20 мА) или с помощью цифрового интерфейса RS - 485 Modbus, формирования сигналов (звуковых, световых, электрических) тревоги о превышении заданных уровней концентрации.

Для целей диагностики и перенастройки газоанализаторов в полевых условиях, а также проведения дистанционной калибровки газоанализаторы могут поставляться в конфигурации с цифровым выходным сигналом по протоколу HART.

Газоанализаторы могут быть удалены от центрального пульта на расстояние до 2,7 км.

При использовании газоанализаторов в составе газоаналитической системы «Серия 02» используется блок усилителя TA102A.

Корпус газоанализаторов может быть изготовлен из алюминия без примесей меди или нержавеющей стали во взрывозащищенном исполнении для взрывоопасных зон классов 1 и 2 с маркировкой взрывозащиты: IExdllB T5/H2.

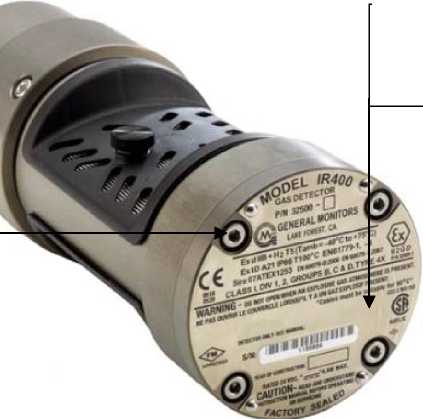

Внешний вид, а также схема пломбировки от несанкционированного доступа, газоанализаторов приведены на рисунке 1.

Место пломбирования от несанкционированного доступа

Место нанесения знака утверждения типа

Рисунок 1

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование

Значение характеристики

Диапазон    измерений    объемной    доли

углеводородных газов

от 0 до 100 % (НКПР)

от 0 до 100 об.д. (метан)

Пределы допускаемой основной абсолютной погрешности

± 3 % (в диапазоне от 0 до 50 % НКПР)

± 5 % (от 51 до 100 % НКПР)

± 5 % (от 0 до 100 % об. д.)

Пределы допускаемых значений дополнительной погрешности от изменения окружающей температуры в интервале от минус 60 до 75 °С, не более

± 5 % НКПР

Пределы допускаемых значений дополнительной погрешности от изменения атмосферного давления на 10% от нормального, не более

± 5 % НКПР

Пределы допускаемых значений дополнительной погрешности от изменения относительной влажности в диапазоне от 5 до 100%, не более

± 7 % НКПР

Пределы допускаемых значений изменения выходного сигнала: - за 8 часов, не более - за год, не более

± 1 % НКПР

± 2 % НКПР

Диапазон аналогового выходного сигнала, мА

от 4 до 20

Таблица 3 - Основные технические характеристики

Наименование

Значение характеристики

Время установления показаний, с, не более (при подаче 100% НКПР метана)

Т50<7

T90<10

Напряжение питания, В:

- номинальное

- допускаемое изменение напряжения питания

24

от 20 до 36

Наименование

Значение характеристики

Потребляемая мощность, Вт

4,8

Габаритные размеры, мм, не более: - длина - диаметр

225

74

Масса, кг, не более:

- алюминий

- нержавеющая сталь

1,35

2,7

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от -60 до 75

от 5 до 100 (без конденсации влаги) 101,3 ± 10 %

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Непосредственно на прибор - методом шелкографии.

Комплектность

Таблица 3 - Комплектность газоанализаторов

Наименование

Обозначение

Кол-во

Газоанализатор

IR400

1

Терминальная коробка

31421-х

1

Переключатель общей шины

31414-1

1

Модуль полевого дисплея одноканальный

IR4000S

1

Модуль полевого дисплея многоканальный

IR4000M

1

Блок усилителя

ТА102А

1

Устройство брызгозащиты и колпак защиты от дождя

32545-х, 31545-1

1 комплект

Калибровочный набор

32548

1 комплект

Калибровочный магнит

30060-1

1

Дистанционный калибратор

(А) RGC

1

Модуль газового мониторинга

S5000

1

Руководство по эксплуатации

RUSMANIR400-EU

1 экз.

Методика поверки

МП-2009-6

1 экз.

Поверка

осуществляется по документу МП-2009-6 «Газоанализаторы углеводородных газов стационарные модель IR400, фирмы «General Monitors Ireland», Ирландия. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 17.11.2009 г.

Основное поверочное оборудование:

ГСО-ПГС состава CH4/воздух, № 4272-88 (Д = ±0,02%), С3Н8/воздух № 3969-87 и № 3970-87, С4Н10/воздух № 5909-91 (Д = ±0,03%), в баллонах под давлением по ТУ 6-16-2956-92 в комплекте с генератором газовых смесей ГГС-03-03, рег. № 19351-05 (6 = ±2,5 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.578-2014. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны

ГОСТ Р 52350.29.1-2010. Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов

Техническая документация фирмы «General Monitors Ireland Ltd.», Ирландия
