Анализаторы жидкости кондуктометрические АЖК-31
| Номер в ГРСИ РФ: | 43558-10 |
|---|---|
| Категория: | Кондуктометры |
| Производитель / заявитель: | ЗАО "НПП "Автоматика", г.Владимир |
|
43558-10: Описание типа
2024-43558-10.pdf
|
Скачать | 514 КБ | |
|
43558-10: Описание типа
2025-43558-10.pdf
|
Скачать | 512.7 КБ | |
|
43558-10: Методика поверки
МП 651-23-054
2025-mp43558-10.pdf
|
Скачать | 5.6 MБ | |
|
43558-10: Методика поверки
АВДП.406233.003/1 МП
2017-mp43558-10-2.pdf
|
Скачать | 398.8 КБ | |
|
43558-10: Методика поверки
АВДП.406233.003 МП
2025-mp43558-10-1.pdf
|
Скачать | 430.5 КБ |
Анализаторы жидкости кондуктометрические АЖК-31 (далее - анализаторы) предназначены для измерений удельной электрической проводимости (далее - УЭП) анализируемой жидкости (растворов кислот, щелочей, солей) и автоматического приведения результатов измерений к заданной температуре, а также преобразования УЭП этих растворов в значение концентрации при заданной температуре жидкости.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 43558-10 | ||||||||||||||||||||||||||||||
| Действует | по 28.02.2030 | ||||||||||||||||||||||||||||||
| Наименование | Анализаторы жидкости кондуктометрические | ||||||||||||||||||||||||||||||
| Модель | АЖК-31 | ||||||||||||||||||||||||||||||
| Модификации |
АЖК-3101 - ПП с датчиком УЭП проточного или погружного типа и ИП АЖК-3101М - ПП с датчиком УЭП проточного или погружного типа и ИП АЖК-3101ВП - ПП с датчиком УЭП проточного или погружного типа и ИП АЖК-3122 - ПП с датчиком УЭП проточного или погружного типа и ИП АЖК-3102 - датчик УЭП и ИП АЖК-3122П - датчик УЭП и ИП АЖК-3110 - ПП со встроенным датчиком УЭП АЖК-3130 - ПП со встроенным датчиком УЭП АЖК-3104 - лабораторное средство измерений, состоящее из датчика УЭП и ИП в следующих исполнениях: 0 - 6 - диапазон измерения; К - измерения в единицах концентрации растворенных веществ; ВТ - расширенный диапазон температур анализируемой жидкости; АС - повышенной надежности; Э - повышенная защищённость от электромагнитных помех; Ex - с видом взрывозащиты «взрывонепроницаемая оболочка». на испытания представлены: АЖК-3122.1 АЖК-3122.1.П АЖК-3110.1 АЖК-3130.2 АЖК-3101М.1.Э АЖК-3101М.К.Э АЖК-3102 АЖК-3104 АЖК-3110.2 |
||||||||||||||||||||||||||||||
| Приказы |
№2612 от
01.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b88296d6-0877-9e80-bade-b83fee2c7faf | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
| Год регистрации | 2010 | ||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4215-046-10474265-2009 |
| Класс СИ | 31.01 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2015 |
| Номер сертификата | 38987 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 01 от 18.03.10 п.15 |
Производитель / Заявитель
ЗАО «НПП «Автоматика», РОССИЯ, 600016, Владимирская обл., г. Владимир, ул. Большая Нижегородская, д. 77, к. 5
Россия
600016, ул.Б.Нижегородская, 77 (ул.Фрунзе, 77), тел.(4922) 27-63-09, 27-62-09, факс 21-57-42.
Поверка
| Методика поверки / информация о поверке |
МП 651-23-054 Государственная система обеспечения единства измерений. Анализаторы жидкости кондуктометрические АЖК-31. Методика поверки
(с 01.12.2025)
АВДП.406233.003/1 МП Государственная система обеспечения единства измерений. Анализаторы жидкости кондуктометрические АЖК-31. Методика поверки
АВДП.406233.003 МП Государственная система обеспечения единства измерений. Анализаторы жидкости кондуктометрические АЖК-31. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2111
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2069 (98%) |
| Неуспешных поверок (СИ непригодно) | 42 (2 %) |
| Актуальность информации | 08.09.2026 |
Поверители
Скачать
|
43558-10: Описание типа
2024-43558-10.pdf
|
Скачать | 514 КБ | |
|
43558-10: Методика поверки
2017-mp43558-10.pdf
Файл устарел
|
Скачать | 398.8 КБ | |
|
43558-10: Методика поверки
АВДП.406233.003/1 МП
2017-mp43558-10-1.pdf
Файл устарел
|
Скачать | 398.8 КБ | |
|
43558-10: Описание типа
2025-43558-10.pdf
|
Скачать | 512.7 КБ | |
|
43558-10: Методика поверки
МП 651-23-054
2025-mp43558-10.pdf
|
Скачать | 5.6 MБ | |
|
43558-10: Методика поверки
АВДП.406233.003/1 МП
2017-mp43558-10-2.pdf
|
Скачать | 398.8 КБ | |
|
43558-10: Методика поверки
АВДП.406233.003 МП
2025-mp43558-10-1.pdf
|
Скачать | 430.5 КБ |
Описание типа
Назначение
Анализаторы жидкости кондуктометрические АЖК-31 (далее - анализаторы) предназначены для измерений удельной электрической проводимости (далее - УЭП) анализируемой жидкости (растворов кислот, щелочей, солей) и автоматического приведения результатов измерений к заданной температуре, а также преобразования УЭП этих растворов в значение концентрации при заданной температуре жидкости.
Описание
Принцип действия анализаторов с контактным датчиком основан на измерении электрической проводимости жидкости, которая вызвана переменным электрическим полем, приложенным к электродам датчика.
Принцип действия анализаторов с индуктивным датчиком основан на измерении влияния электрической проводимости жидкости на работу индуктивного преобразователя, представляющего собой два связанных между собой трансформатора. Контур жидкости, омывающей датчик, является общим витком вторичной обмотки питающего и первичной обмотки измерительного трансформаторов. Напряжение вторичной обмотки измерительного трансформатора пропорционально электрической проводимости жидкостного витка.
Анализаторы имеют девять модификаций, отличающихся конструктивным и функциональным исполнением, диапазонами измерений УЭП или концентрации, назначением, конструкционными материалами, длиной погружной части датчика, а также наличием или отсутствием выходных аналоговых сигналов постоянного тока и/или цифровых интерфейсных сигналов (RS-485).
Анализаторы представляют собой средство измерений непрерывного действия, состоящее, в зависимости от модификации, из первичного преобразователя (ПП) с датчиком УЭП проточного или погружного типа и измерительного прибора (ИП) (модификации АЖК-3101, АЖК-3101М, АЖК-3101ВП, АЖК-3122), из датчика и ИП (модификации АЖК-3102, АЖК-3122П) или только из ПП со встроенным датчиком (модификации АЖК-3110, АЖК-3130). Модификация АЖК-3104 представляет собой лабораторное средство измерений, состоящее из датчика и ИП.
Обозначения модификаций и возможных исполнений представлены в таблице 1.
аблица 1 - Обозначения модификаций и исполнений анализаторов
|
Наименование модификации |
Конструктивные особенности |
Дополнительные обозначения исполнений 1) |
|
АЖК-3101 |
ПП с датчиком УЭП проточного или погружного типа и ИП |
* или К |
|
АЖК-3101М |
ПП с датчиком УЭП проточного или погружного типа и ИП |
* или К; ВТ или АС или Э |
|
АЖК-3101ВП |
ПП с датчиком УЭП проточного или погружного типа и ИП |
* или К; ВТ |
|
АЖК-3122 |
ПП с датчиком УЭП проточного или погружного типа и ИП |
* или К; ВТ или АС |
|
АЖК-3102 |
датчик УЭП и ИП |
* или К |
|
АЖК-3122П |
датчик УЭП и ИП |
* или К; ВТ |
|
АЖК-3110 |
ПП со встроенным датчиком УЭП |
* или К; ВТ |
|
АЖК-3130 |
ПП со встроенным датчиком УЭП |
* или К; ВТ |
|
АЖК-3104 |
лабораторное средство измерений, состоящее из датчика УЭП и ИП |
* |
|
Примечания: 1)* - анализаторы всех модификаций в зависимости от диапазона измерения в единицах УЭП в своем обозначении имеют цифру от 0 до 6 К - вместо цифры, обозначающей диапазон измерения в единицах УЭП, анализаторы по заказу потребителя позволяют представлять результаты измерения в единицах концентрации растворенных веществ ВТ - расширенный диапазон температур анализируемой жидкости АС - повышенной надежности Э - повышенная защищённость от электромагнитных помех Ex - с видом взрывозащиты «взрывонепроницаемая оболочка» | ||
Анализаторы соответствуют требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
ПП анализаторов АЖК-3101М.х.Э.И-Ех, АЖК-3122.х.И-Ех и анализаторы АЖК-3110.х.И-Ех, АЖК-3130.И-Ех соответствуют требованиям ТР ТС 012/2011, имеют вид взрывозащиты «взрывонепроницаемая оболочка» с маркировкой «1Ex db IIB Т6 Gb Х» по ГОСТ Р 52350.1-2005.
Внешний вид анализаторов, обозначение мест для размещения знака утверждения типа и заводского номера представлены на рисунках 1 - 8. Заводской номер наносится на этикетку (шильдик) в верхней части прибора с помощью самоклеящейся плёнки. Формат заводского номера цифровой. Нанесение знака поверки на средство измерений не предусмотрено. Схемы пломбировки от несанкционированного доступа представлены на рисунках 9 - 13. Гарантийную наклейку (пломбу) приклеивают на винт крепления передней или задней панели измерительного прибора и первичного преобразователя.
место нанесения знака
утверждения типа и заводского номера
Рисунок 1 - Внешний вид АЖК-3101

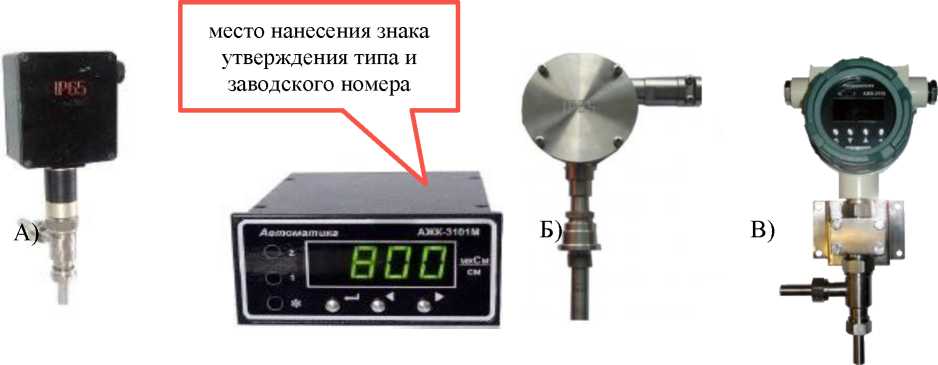

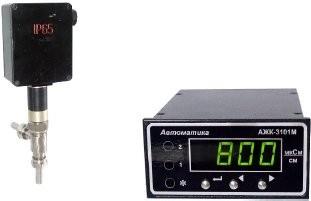

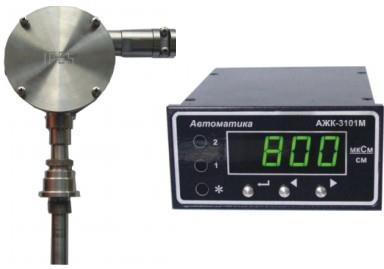

Рисунок 2 - Внешний вид АЖК-3101М и АЖК-3101ВП с различными первичнымипреобразователями:
А) в корпусе «Д» (из алюминиевого сплава); Б) в корпусе «Н» или «Т» (из нержавеющей стали или титана); В) в корпусе «И» (из алюминиевого сплава с окном для индикации)
место нанесения знака утверждения типа и заводского номера

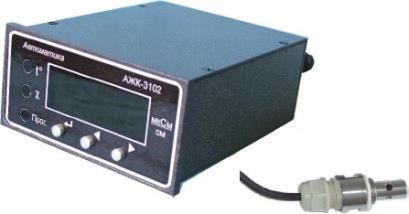

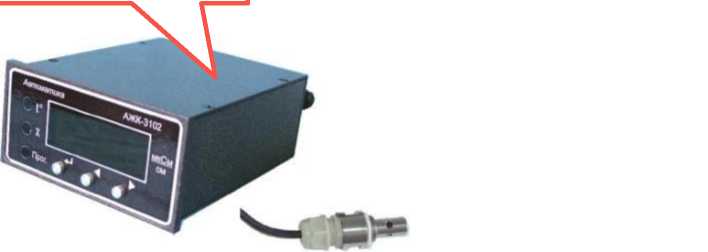

Рисунок 3 - Внешний вид АЖК-3102

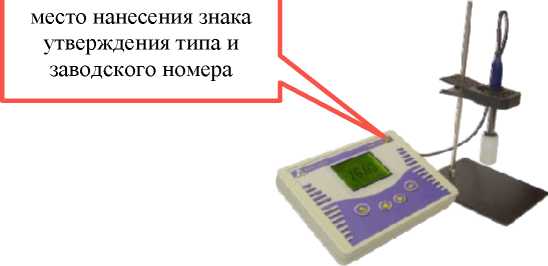

Рисунок 4 - Внешний вид АЖК-3104
место нанесения знака утверждения типа и заводского номера
место нанесения знака утверждения типа и заводского номера

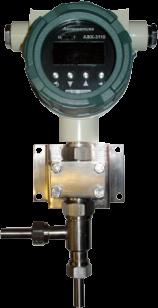

Рисунок 5 - Внешний вид АЖК-3110
место нанесения знака утверждения типа и заводского номера

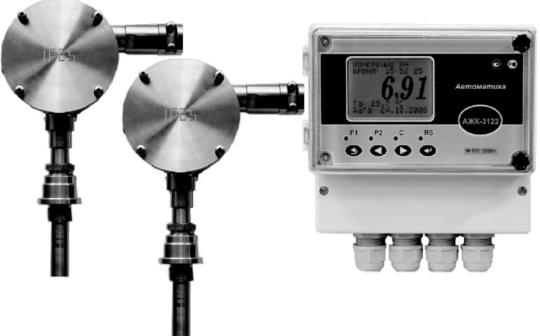

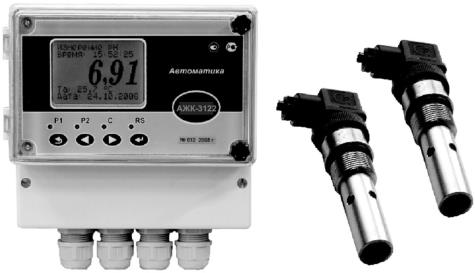

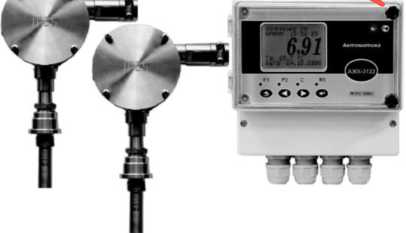

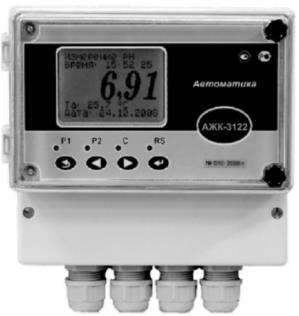

Рисунок 6 - Внешний вид АЖК-3122, АЖК-3122П (настенные варианты)
место нанесения знака утверждения типа и заводского номера

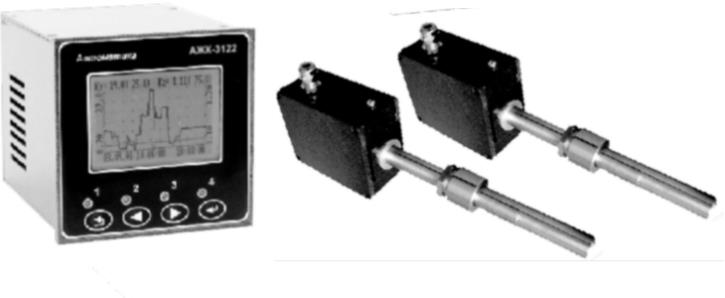

Рисунок 7 - Внешний вид АЖК-3122, АЖК-3122П (щитовой вариант)
место нанесения знака утверждения типа и заводского номера

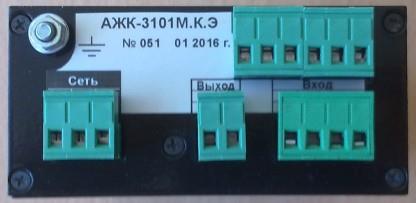

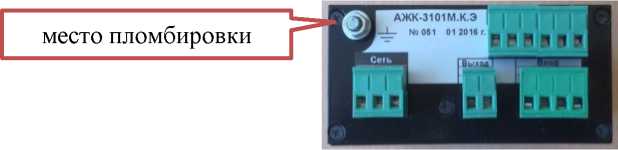

Рисунок 9 - Схема пломбирования АЖК-3101, АЖК-3101М, АЖК-3101ВП, АЖК-3102

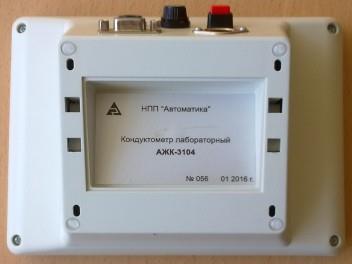

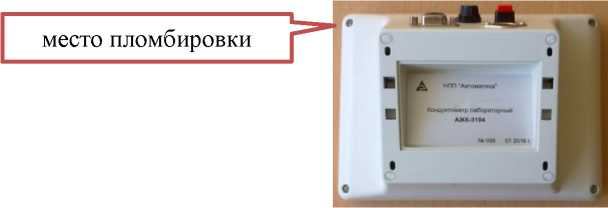

Рисунок 10 - Схема пломбирования АЖК-3104
место пломбировки

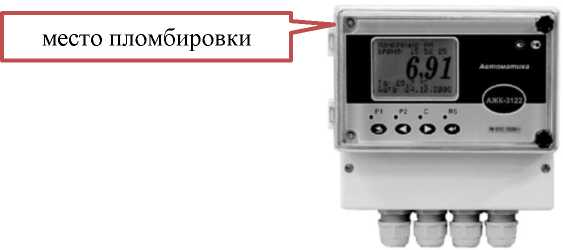

Рисунок 11 - Схема пломбирования АЖК-3122, АЖК-3122П (настенный вариант)
место пломбировки
Рисунок 12 - Схема пломбирования АЖК-3122, АЖК-3122П (щитовой вариант)
место пломбировки

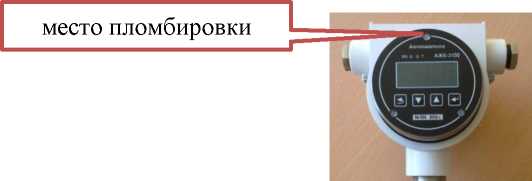

Рисунок 13 - Схема пломбирования АЖК-3110, АЖК-3130
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО) «АЖК».
ПО реализует функции сбора, обработки, представления, хранения и передачи информации.
ПО идентифицируется при запуске анализаторов после нажатия кнопки «Сеть
