Магазины электрического сопротивления 2700 мод. 279301, 279303, 278610, 278620
| Номер в ГРСИ РФ: | 43562-15 |
|---|---|
| Производитель / заявитель: | Фирма "Yokogawa Meters & Instruments Corporation", Япония |
Магазины электрического сопротивления серии 2700 моделей 279301, 279303, 278610, 278620 (далее - магазины) предназначены для воспроизведения электрического сопротивления постоянному току.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 43562-15 |
| Действует | по 27.04.2025 |
| Наименование | Магазины электрического сопротивления |
| Модель | 2700 мод. 279301, 279303, 278610, 278620 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b2b74122-de7a-fd8d-7959-5e381df71b7e |
Производитель / Заявитель
Фирма "Yokogawa Test & Measurement Corporation", Япония; Фирма "Yokogawa Meters & Instruments Corporation", Япония (срок свидетельства: 18.06.2020)
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 109 (92%) |
| Неуспешных поверок (СИ непригодно) | 10 (8 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
43562-15: Описание типа
2020-43562-15.pdf
|
Скачать | 148.9 КБ | |
|
43562-15: Методика поверки
2022-mp43562-15.pdf
|
Скачать | 70.1 КБ |
Описание типа
Назначение
Магазины электрического сопротивления серии 2700 моделей 279301, 279303, 278610, 278620 (далее - магазины) предназначены для воспроизведения электрического со-противления постоянному току.
Описание
Принцип действия магазинов основан на хранении величины электрического сопротивления постоянному току с помощью высокостабильных пленочных резисторов.
Конструктивно магазины выполнены в металлическом корпусе.
Модели магазинов идентичны по управлению и отличаются друг от друга диапазонами измерений, пределами допускаемых погрешностей воспроизведения, массой и габаритными размерами.

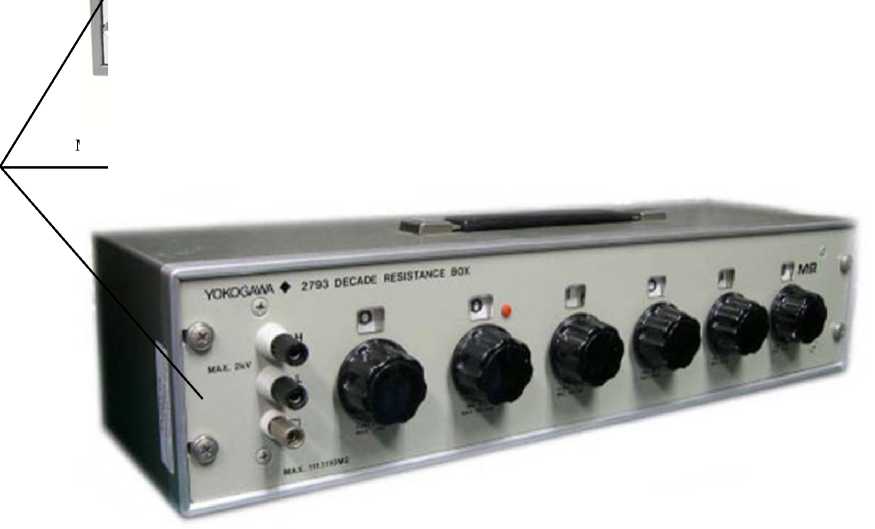

Фотография общего вида магазинов представлена на рисунке 1.
KXCGAwa ♦ зге» мсаоб resistance во» HOkfi
мм :и/ <9 ' '
Рисунок 1 - Общий вид магазинов электрического сопротивления серии 2700 и место пломбировки
место пломбировки
Технические характеристики
Диапазоны воспроизведения сопротивления электрическому току:
от 0,1 до 1111,210 Ом для модели 279301; от 100 Ом до 111,111 МОм для модели 279303; от 0,1 Ом до 111,111 кОм для модели 278610, от 1 Ом до 1111,110 кОм для модели 278620.
Начальное сопротивление для моделей 278610, 278620 не более 0,023 Ом.
Начальное сопротивление для моделей 279301, 278603 не более 0,05 Ом.
Основные метрологические характеристики магазинов приведены в таблицах 1 - 2.
Таблица 1
|
Поддиапазоны воспроизведения электрического сопротивления постоянному току |
Пределы допускаемой основной относительной погрешности воспроизведения электрического сопротивления постоянному току | |||
|
279301 |
279303 |
278610 |
278620 | |
|
от 0,001 до 0,01 Ом |
±(0,01 % + + 2 мОм) |
— |
— |
— |
|
от 0,01 до 0,1 Ом |
— |
— |
— | |
|
от 0,1 до 1,1 Ом |
— |
— |
— | |
|
от 0,1 до 1 Ом1) |
— |
±2 % |
— | |
|
от 1 до 10 Ом |
— |
±0,5 % |
±0,5 % | |
|
от 10 до 100 Ом |
— |
±0,1 % |
±0,1 % | |
|
от 100 до 1000 Ом |
±(0,05 % + + 0,05 Ом) |
±0,05 % |
±0,05 % | |
|
от 1 до 10 кОм |
— |
±0,05 % |
±0,05 % | |
|
от 10 до 100 кОм |
— |
±0,1 % |
±0,1 % | |
|
от 100 до 1 000 кОм |
— |
— |
±0,1 % | |
|
от 100 до 111,111 кОм |
— |
— |
±0,1 % |
— |
|
от 1 000 до 1111,110 кОм |
— |
— |
— |
±0,1 % |
|
от 1 до 10 МОм |
— |
±0,2 % |
— |
— |
|
от 10 до 100 МОм |
— |
— |
— | |
|
от 100 до 111,111 МОм |
— | |||
Примечания:
1) 1,1 Ом - верхнее значение поддиапазона воспроизведения для модели 279301
Таблица 2
|
Модель |
Поддиапазоны воспроизведения электрического сопротивления постоянному току |
Температурный коэффициент | |
|
ахмлн’1/°С |
вхмлн’1/°С2 | ||
|
279301 |
от 0,001 до 0,1 Ом |
от 90 до 900 |
— |
|
от 1 до 10 Ом |
от 20 до 90 |
— | |
|
от 10 до 100 Ом |
от - 5 до + 20 |
от - 0,3 до - 0,7 | |
|
от 100 до 1000 Ом от 1000 до 1111,210 Ом |
от - 5 до + 10 | ||
|
279303 |
от 100 до1000 Ом от 1 до10 кОм |
от - 2 до + 20 | |
|
от 10 до 100 кОм от 0,1 до 1 МОм от 1 до 10 МОм от 10 до 100 МОм от 100 до 111,111 МОм |
±30 |
— | |
|
278610 |
от 0,1 до 1 Ом |
±250 |
от - 0,4 до - 0,8 |
|
от 1 до 10 Ом |
±100 | ||
|
от 10 до 100 Ом |
±20 | ||
|
от 0,1 до 1 кОм |
±10 | ||
|
от 1 до10 кОм | |||
|
от 10 до 100 кОм |
±50 |
±0,1 | |
|
от 100 до 111,111 кОм |
±0,1 | ||
Продолжение таблицы 2
|
Модель |
Поддиапазоны воспроизведения электрического сопротивления постоянному току |
Температурный коэффициент | |
|
ах10-6/°С |
вх10-6/°С2 | ||
|
278620 |
от 1 до 10 Ом |
±100 |
от - 0,4 до - 0,8 |
|
от 10 до 100 Ом |
±20 | ||
|
от 0,1 до 1 кОм |
±10 | ||
|
от 1 до 10 кОм |
±10 | ||
|
от 10 до 100 кОм |
±50 | ||
|
от 100 до 1000 кОм |
±0,1 ±0,1 | ||
|
от 1000 до 1111,110 кОм | |||
|
Нормальные условия применения: | |
|
- температура окружающей среды, °С |
(23 ±2); |
|
- относительная влажность, % |
от 45 до 75; |
|
- атмосферное давление, кПа |
от 84 до 106. |
|
Рабочие условия применения: | |
|
- температура окружающей среды, °С |
от 0 до 40; |
|
- относительная влажность, % |
от 25 до 85; |
|
- атмосферное давление, кПа |
от 84 до 106. |
|
Габаритные размеры, мм, не более | |
|
модель 279301 |
110х491х140 |
|
модель 279303 |
116х497х140 |
|
модели 278610, 278620 |
140х497х116 |
|
Масса, кг, не более | |
|
модель 279301, 279303 |
4,8 |
|
модели 278610, 278620 |
3,5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель магазинов в виде наклейки.
Комплектность
В комплект поставки приборов входят:
- магазин электрического сопротивления серии 2700
модель 279301, 279303, 278610, 278620 (по заказу);
- комплект технической документации, включая руководство по эксплуатации на русском языке.
Поверка
осуществляется по МИ 1695-87 «Меры электрического сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки».
Основные средства поверки:
Мультиметр цифровой прецизионный FLUKE 8508 А (Госреестр № 25984-14)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.764-2001 «ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления».
