Регистраторы скорости полёта пули РС-4М

Номер в ГРСИ РФ: 43885-20
Производитель / заявитель: МГП "Нанотех", г.С.-Петербург
Скачать
43885-20: Описание типа СИ Скачать 134.2 КБ
43885-20: Методика поверки Скачать 6.2 MБ
Нет данных о поставщике
Регистраторы скорости полёта пули РС-4М поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Регистраторы скорости полёта пули РС-4М предназначены для измерений скорости полёта пули огнестрельного и пневматического оружия.

Информация по Госреестру

Основные данные
Номер по Госреестру 43885-20
Наименование Регистраторы скорости полёта пули
Модель РС-4М
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 02.10.2025
Производитель / Заявитель

ООО "МГП Нанотех", г.С.-Петербург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 373
Найдено поверителей 25
Успешных поверок (СИ пригодно) 366 (98%)
Неуспешных поверок (СИ непригодно) 7 (2%)
Актуальность информации 28.04.2024

Поверители

Скачать

43885-20: Описание типа СИ Скачать 134.2 КБ
43885-20: Методика поверки Скачать 6.2 MБ

Описание типа

Назначение

Регистраторы скорости полёта пули РС-4М предназначены для измерений скорости полёта пули огнестрельного и пневматического оружия.

Описание

Принцип действия регистратора скорости полёта пули РС-4М (далее по тексту -регистратор) основан на измерении времени пролёта пули через базу фиксированной длины с последующей выборкой соответствующей скорости из массива данных, записанных в энергонезависимом постоянном запоминающим устройстве (ПЗУ).

Регистратор состоит из блока датчиков и пульта управления, соединённых между собой кабелем.

Конструктивно блок датчиков представляет прямоугольный параллелепипед с длинной основания 400 мм и боковыми гранями, которые образуют два фотоэлектрических створа. При пролёте пули через первый фотоэлектрический створ происходит срабатывание реле и запускается отсчёт времени. При пролёте пули второго фотоэлектрического створа отсчёт времени останавливается и происходит обращение к массиву данных ПЗУ. Из массива данных ПЗУ выбирается значение скорости, соответствующее времени пролёта. Полученный результат измерений высвечивается на индикаторе пульта управления.

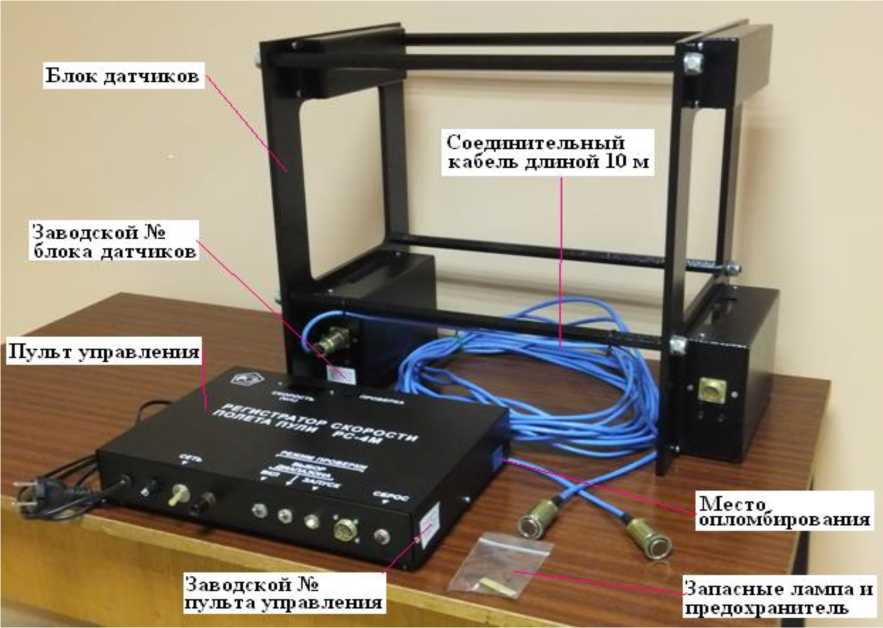

Общий вид регистратора скорости полёта пули РС-4М представлен на рисунке 1.

Рисунок 1 - Общий вид регистратора скорости полёта пули РС-4М

Для защиты от несанкционированного доступа выполнено опломбирование корпуса пульта управления при помощи наклейки, закреплённой на линии разъёма корпуса. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

отсутствует

Технические характеристики

Таблица 2 - Метрологические характеристики

Название характеристики

Значение

Диапазон измерений скорости, м/с

от 60 до 1300

Длина измерительной базы, мм

400+2

Пределы допускаемой относительной погрешности измерений скорости, %:

- при скорости от 60 до 100 м/с включ.

- при скорости св. 100 до 1300 м/с

±1,7

+1,0

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

алибр испытуемого оружия, мм:

- нарезного;

- гладкоствольного (от 28 до 4 калибров)

от 4,0 до 14,5 от 13,4 до 26,5

араметры электропитания:

- напряжение переменного тока, В

- частота переменного тока, Гц

230±23

50±1

Потребляемая мощность, В^А

20

Габаритные размеры, мм, не более - блока датчиков:

- длина;

- высота;

- ширина.

- пульта управления:

- длина;

- высота;

- ширина.

485

415

300

320

65

250

Размер рабочего окна, мм, не менее - ширина;

- высота.

185

205

Масса, кг, не более:

- блока датчиков;

- пульта управления.

20 4

Масса в транспортной таре, кг, не более

35

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха при температуре 25 °С, %, не более

от +10 до +30

от 30 до 80

Полный срок службы до списания, лет, не менее

6

Средняя наработка на отказ, ч

5000

Знак утверждения типа

наносится на лицевую панель пульта управления способом шелкографии и на титульные листы руководства по эксплуатации и паспорта регистратора скорости полета пули РС-4М типографским методом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Блок датчиков

-

1 шт.

Пульт управления

-

1 шт.

Кабель длиной 10 м

-

1 шт.

Предохранитель 2,0 А

-

1 шт.

Лампа накаливания

СМН 9-60-2

1 шт.

Руководство по эксплуатации

РС-4.00.00 РЭ

1 экз.

Паспорт

РС-4.00.00 ПС

1 экз.

Методика поверки

РС-4. 00.00.МП

1 экз.

Транспортная тара

-

1 шт.

Поверка

осуществляется по документу РС-4.00.00.МП «ГСИ. Регистратор скорости полёта пули РС-4М. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 21.02.2020 г.

Основные средства поверки:

- генератор Г5-53, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 3586-73;

- частотомер электронно-счётный вычислительный Ч3-64, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 9135-83;

- вольтметр универсальный цифровой В7-38, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 8730-82;

- штангенциркуль ШЦ-II, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52058-12;

- меры длины концевые плоскопараллельные, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 9291-91.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ 4431-001-20500414-2014 «Регистратор скорости полёта пули РС-4М.

Технические условия»
