Счетчики газа ротационные ОМЕГА
| Номер в ГРСИ РФ: | 43909-10 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ОАО "Ямпольский приборостроительный завод", Украина, г.Ямполь |
Для измерения объема природного газа, физико-химические параметры которого должны соответствовать ГОСТ 5542, при проведении учета, в т.ч. коммерческого, в системах газоснабжения низкого давления (до 0,005 МПа) и среднего давления (до 0,3 МПа).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 43909-10 |
| Наименование | Счетчики газа ротационные |
| Модель | ОМЕГА |
| Технические условия на выпуск | ТУ 30067745.001-2009 |
| Класс СИ | 29.01.01.02 |
| Год регистрации | 2010 |
| Страна-производитель | Украина |
| Примечание | 31.01.2013 Изменения в названии организации |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2015 |
| Номер сертификата | 39275 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 49 п. 01 от 31.01.201301д от 18.03.10 п.66 |
Производитель / Заявитель
ПАО "Ямпольский приборостроительный завод", Украина, г.Ямполь
Украина
24500, ул.Ворошилова, 83а, тел./факс (3804336)2-11-04, 2-19-49
Поверка
| Методика поверки / информация о поверке | ПМТК.407273.001 МП |
| Межповерочный интервал / Периодичность поверки | 8 лет |
| Зарегистрировано поверок | 191737 |
| Найдено поверителей | 144 |
| Успешных поверок (СИ пригодно) | 186450 (97%) |
| Неуспешных поверок (СИ непригодно) | 5287 (3%) |
| Актуальность информации | 24.04.2024 |
Поверители
Скачать
| 43909-10: Описание типа СИ | Скачать | 255.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Счетчики газа ротационные «ОМЕГА» (далее - счетчики) предназначены для измерения объема природного газа, физико-химические параметры которого должны соответствовать ГОСТ 5542-87, в системах газоснабжения низкого давления (до 0,005 МПа) и среднего давления (до 0,3 МПа).
Описание
Объемное измерение счетчиками осуществляется вследствие вращения двух роторов, которое происходит за счет разности давлений на входе и выходе измерителя. Измеряемый объем счетчиков определяется пространством между внутренней стенкой корпуса и поверхностью роторов. За один полный оборот роторов происходит четырехкратное заполнение измерительных камер и вытеснение из них газа. Каждый оборот вала ротора соответствует строго определенному объему газа, протекающему через счетчик.
Счетчики состоят из двух основных узлов, расположенных в одном корпусе: измерителя и счетного механизма. Измеритель состоит из корпуса и двух размещенных в нем роторов восьмиобразной формы, которые расположены взаимно перпендикулярно по отношению друг к другу и вращаются в противоположных направлениях. Корпус с двух спорок закрыт стенками, на которых смонтированы две пары подшипников, являющиеся опорами роторов. На валах роторов установлены синхронизирующие шестерни, которые обеспечивают надлежащее положение одного ротора относительно другого при их вращении при протекании газа.
Счетчики могут выпускаться с механическим или электронным отсчетным устройством.
В счетчиках с механическим отсчетным устройством ось одного из роторов соединена с редуктором счетного механизма, передаточное отношение которого выбрано так, что отсчет измеряемого объема газа осуществляется непосредственно в метрах кубических (m3), а в счетчиках модификации с магнитной муфтой (МФ) передача вращения от роторов к счётному механизму осуществляется через магнитную муфту, при этом газ в счетном устройстве отсутствует.
В счётчиках с электронным отсчетным устройством: в стенке измерителя со стороны отсчетного устройства вмонтирован датчик оборотов ротора, который формирует частотноимпульсный электрический сигнал.
Электронное отсчетное устройство по определенному алгоритму обрабатывает частотноимпульсный электрический сигнал и отображает на цифровом индикаторном табло счетчика значения измеренного объема газа в кубических метрах и частицах кубического метра. Отсчетное устройство имеет несколько режимов работы: отображение значения измеренного объема газа в кубических метрах, частицах кубического метра, режимы тестирования и иные режимы в зависимости от модификации.
Счетчики с электронным отсчетным устройством могут быть с телеметрическим выходом для дистанционной передачи информации о приросте измеренного объема газа или текущих значениях показаний счетчика газа для использования и системах дистанционного сбора информации.
Счетчики с механическим отсчетным устройством и номинальным значением объемного расхода не менее 10 м3/ч могут быть оснащены генератором импульсов низкой частоты (типа «контакт с нулевым потенциалом», коммутированное напряжение постоянного тока не более 15 В, коммутированный ток не более 120 мА), количество которых прямо пропорционально измеренному объему газа, протекшему через счетчики, и могут использоваться для работы с корректорами объема газа.
Счетчики с механическим отсчетным устройством и генератором импульсов низкой частоты являются взрывозащищенными и имеют маркировку взрывозащиты «1ExibIIBT4X» (механическое отсчетное устройство, магнитная муфта) или «1ExibIIBT3X» (механическое отсчетное устройство, «газ под стеклом») в соответствии с ГОСТ Р 51330.0-99; ГОСТ Р 51330.10-99; ГОСТ 12.2.007.0-75 и могут устанавливаться во взрывоопасных зонах согласно Правилам устройства электроустановок (гл. 7,3) и других документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Счетчики с электронным отсчетным устройством имеют маркировку взрывозащиты «0ExiaIIAT4X» в соответствии с ГОСТ Р 51330.0-99; ГОСТ Р 51330.10-99; ГОСТ 12.2.007.0-75 и могут устанавливаться во взрывоопасных зонах согласно Правилам устройства электроустановок (гл. 7.3) и других документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Электронное отсчетное устройство имеет энергонезависимую память для хранения показаний электронного отсчетного устройства об измеренном объеме газа и коэффициентов коррекции характеристики счетчиков. Конструкция счетчиков с электронным отсчетным устройством обеспечивает возможность подключения устройства для считывания показаний учета газа и коэффициентов коррекции характеристики счетчиков с энергонезависимой памяти электронного отсчетного устройства без демонтажа счетчиков, для чего отсчетное устройство имеет соответствующее место для подключения.
Счетчик не требует наличия прямых участков газопровода до и после счетчика для его нормального функционирования.

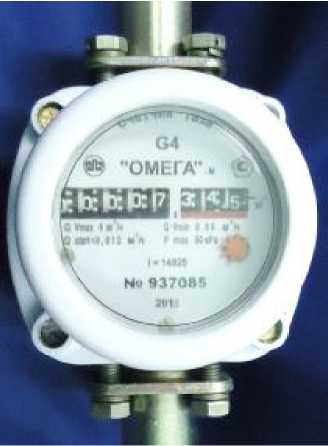

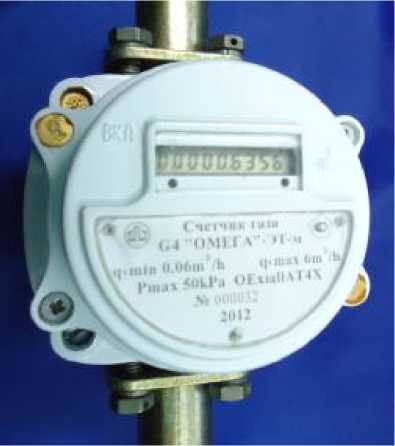

Общий вид счетчиков газа ротационных «ОМЕГА» представлен на рисунке 1.
Рисунок 1 - Общий вид счетчиков газа ротационных «ОМЕГА»

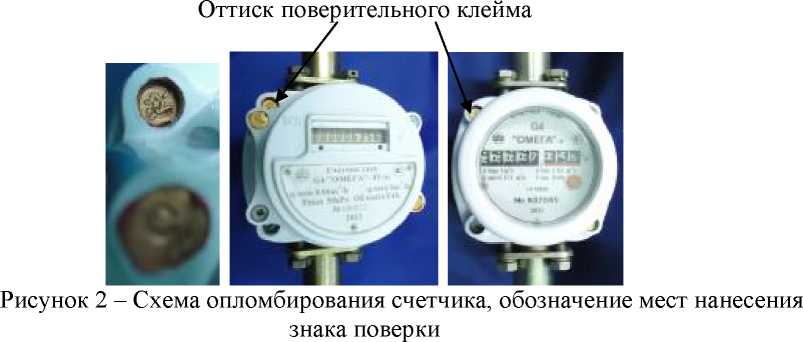

Места рисунке 2.
опломбирования счетчиков газа ротационных «ОМЕГА» представлены на
Программное обеспечение отсутствует
Технические характеристики
Условные обозначения типоразмера (G) и динамического диапазона счетчиков (1/N), значения минимального (Qv min), номинального (Qv nom) и максимального (Qv max) объемного расхода газа должны соответствовать таблице 1.
Таблица 1
|
Условное обозначение типоразмера и динамического диапазона счетчика |
Qvmin, м3/ч |
Qvnom, м3/ч |
Qvmax, м3/ч |
|
G2,5 1/50 |
0,08 |
2,50 |
4,0 |
|
G2,5 1/65 |
0,06 |
2,50 |
4,0 |
|
G2,5 1/100 |
0,04 |
2,50 |
4,0 |
|
G4 1/50 |
0,12 |
4,0 |
6,0 |
|
G4 1/65 |
0,10 |
4,0 |
6,0 |
|
G4 1/100 |
0,06 |
4,0 |
6,0 |
|
G4 1/150 |
0,04 |
4,0 |
6,0 |
|
G6 1/50 |
0,20 |
6,0 |
10,0 |
|
G6 1/65 |
0,16 |
6,0 |
10,0 |
|
G6 1/100 |
0,10 |
6,0 |
10,0 |
|
G6 1/160 |
0,06 |
6,0 |
10,0 |
|
G10 1/50 |
0,30 |
10,0 |
16,0 |
|
G10 1/65 |
0,25 |
10,0 |
16,0 |
|
G10 1/100 |
0,16 |
10,0 |
16,0 |
|
G10 1/160 |
0,10 |
10,0 |
16,0 |
|
G16 1/50 |
0,50 |
16,0 |
25,0 |
|
G16 1/65 |
0,40 |
16,0 |
25,0 |
|
G16 1/100 |
0,25 |
16,0 |
25,0 |
|
G16 1/160 |
0,16 |
16,0 |
25,0 |
|
Примечание - Значения объемного расхода установлены для воздуха с номинальным значением плотности 1,2 кг/м3. | |||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
G2,5, G4, G6 |
G10, G16 | |
|
Пределы допускаемой основной относительной погрешности при температуре окружающей и измеряемой среды +20 оС и абсолютном давлении измеряемой среды (воздуха номинальной плотности 1,2 кг/м3) 101,3 кПа, % - в диапазоне объемного расхода Qvt < Qv < Qvmax * - при выпуске из производства - в процессе эксплуатации - в диапазоне объемного расхода Qvmin < Qv < Qvt * - при выпуске из производства - в процессе эксплуатации |
±1,5 ±3,0 ±3,0 ±5,0 |
±1,0 ±1,5 ±2,0 ±3,0 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры измеряемого газа от нормальной от +15 до +25 оС, на каждые 10 оС, % |
±0,5 | |
|
Порог чувствительности |
1/5 Qmin | |
* Qvt - переходной расход, равный:
0,15 Qvmax - для счетчиков с соотношением расходов Qvmin:Qvmax как 1:30;
0,1 Qvmax - для счетчиков с соотношением расходов Qvmin:Qvmax как 1:50;
0,05 Qvmax - для счетчиков с соотношением расходов Qvmin:Qvmax>1:50.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
G2,5, G4, G6 |
G10 |
G16 | |
|
Габаритные размеры, мм, не более: - счетчики с механическим отсчетным устройством: - длина - ширина - высота - счетчики с электронным отсчетным устройством: - длина - ширина - высота |
160 102 95 150 102 95 |
180 102 95 160 102 95 |
230 102 95 210 102 95 |
|
Условия эксплуатации: - температура окружающей и измеряемой среды, оС - относительная влажность окружающей среды (при температуре +20 оС), % |
от -25 до +50 98 | ||
|
Диаметр условный (Ду) присоединительных штуцеров |
15 или 20 * |
32 | |
|
Масса без комплекта монтажных частей, кг, не более |
2,3 |
3,0 |
4,5 |
|
Максимальное рабочее (избыточное) давление газа (Ртах), кПа |
50 |
300 | |
|
Степень защиты от проникновения воды и пыли по ГОСТ 14254-2015 |
IP54 | ||
|
Разрядность механического отсчетного устройства, м3 |
99999,999 | ||
|
Размерность наименьшего разряда индикации электронного отсчетного устройства в режиме проверки счетчи-„ 3 ков, дм |
0,1 | ||
|
* В соответствии с заказом | |||
Средняя потеря давления на счетчиках при расходе Qvmax не превышает значений, приведенных в таблице 4.
Таблица 4
|
Наименование характеристики |
Потеря давления, Па | |
|
при выпуске из производства и после ремонта |
в эксплуатации | |
|
Средняя потеря давления на счетчиках: | ||
|
типоразмеров G2,5 |
200 |
220 |
|
типоразмеров G4(G6) |
250 |
275 |
|
типоразмеров G10 |
300 |
330 |
|
типоразмеров G16 |
500 |
440 |
|
Средняя потеря давления на счетчиках с | ||
|
учетом потери давления на фильтре: | ||
|
типоразмеров G2,5 |
250 |
275 |
|
типоразмеров G4(G6) |
400 |
440 |
|
типоразмеров G10 |
400 |
440 |
|
типоразмеров G16 |
600 |
660 |
Знак утверждения типа
наносится на циферблат отсчетного устройства счетчика методом сеткографии, а также на титульном листе паспорта и на титульном листе руководства по эксплуатации типографским методом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Счетчик газа ротационный |
«ОМЕГА» |
1 |
|
Паспорт |
- |
1 |
|
Руководство по эксплуатации * |
- |
1 |
|
Методика поверки * |
ПМТК.407273.001 МП |
1 |
|
Комплект монтажных частей ** |
- |
1 |
|
Фильтр-отстойник газа ФВГП ** |
- |
1 |
|
* Допускается поставка одного экземпляра в один адрес * * В соответствии с заказом | ||
Поверка
осуществляется по документу ПМТК.407273.001 МП «Счетчики газа ротационные «ОМЕГА». Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» в октябре 2009 г.
Основные средства поверки:
- поверочная установка с эталонными счетчиками. Диапазон измерений от 0,04 до 25 м3/ч. Пределы допускаемой основной относительной погрешности при аттестованных значениях контрольных объемных расходов не более ± 0,3 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на головку стяжного винта в левом верхнем углу счетчика, а также в паспорт или на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ТУ 30067745.001-2009 «Счетчики газа ротационные «ОМЕГА». Технические условия
Другие Счетчики газа
