Термометры стеклянные ртутные электроконтактные ТПК
| Номер в ГРСИ РФ: | 4478-09 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ОАО "Термоприбор", г.Клин |
|
4478-09: Описание типа
2014-04478-09.pdf
|
Скачать | 74.7 КБ |
Для поддержания постоянной температуры или сигнализации заданной температуры -57...+360 °С.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 4478-09 |
| Действует | по 28.03.2019 |
| Наименование | Термометры стеклянные ртутные электроконтактные |
| Модель | ТПК |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 93c3d553-26dd-de17-08ef-af6664e9b72b |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 9871-75 |
| Класс СИ | 32.02 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 28.04.2014 продлен срок свидетельстваВзамен № 4478-92 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "ЦСМ Московской области" (ранее - Менделеевский ЦСМ) |
| Адрес центра | 141570, Московская обл., Солнечногорский р-н, п/о Менделеево |
| Руководитель центра | Завьялов Николай Вениаминович |
| Телефон | (8*095) 535-92-43 |
| Факс | 535-92-43, 535-24-21 |
| Информация о сертификате | |
| Срок действия сертификата | 28.04.2019 |
| Номер сертификата | 35889 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 381 п. 15 от 28.04.201408 от 25.06.09 п.112 |
Производитель / Заявитель
ОАО "Термоприбор", РОССИЯ, г.Клин
Россия
Московская обл., Волоколамское шоссе, 44. тел. (49624) 515-82, факс 215-62, E-mail: thermopribor@thermopribor.com
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.279-78 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
5501
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4820 (88%) |
| Неуспешных поверок (СИ непригодно) | 681 (12 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
4478-09: Описание типа
2014-04478-09.pdf
|
Скачать | 74.7 КБ |
Описание типа
Назначение
Термометры стеклянные ртутные электроконтактные ТПК (далее - термометр) предназначены для поддержания постоянной температуры или сигнализации достижения заданной температуры в диапазоне от минус 35 до 350 оС.
Описание
Принцип действия термометра основан на тепловом изменении объема термометрической жидкости (ртути), в зависимости от температуры измеряемой среды и на способности ртути проводить электрический ток.

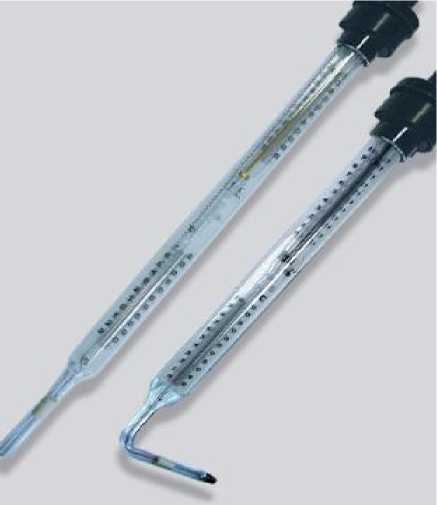

Термометр состоит из капиллярной трубки с резервуаром, заполненным ртутью, в нижней части капиллярной трубки впаян соединительный контакт из платиновой проволоки, а в верхней части находится узел настройки положения рабочего контакта. Из узла настройки в капилляр входит подвижный рабочий контакт из вольфрамовой проволоки, конец которого закреплен в подвижной гайке, перемещающейся по микровинту узла настройки. При вращении микровинта с помощью постоянного магнита, расположенного на верхней части термометра, гайка перемещается и изменяет положение проволоки в капилляре, образуя рабочий контакт со столбиком ртути в заданной температурной точке. Капиллярная трубка, с узлом настройки, защищена стеклянной оболочкой, внутрь которой вложена шкальная пластина. На шкальной пластине нанесены две шкалы: верхняя - для предварительной настройки положения рабочего контакта на заданную температуру; нижняя - для отсчета измеряемой температуры.
В зависимости от формы нижней части термометры изготавливаются прямые и угловые.
Технические характеристики
Метрологические и технические характеристики приведены в таблице 1:
|
Номер тер-ра |
Диапазон измерения температур, оС |
Цена деления, оС |
Пределы допускаемой абсолютной погрешности, оС |
Длина нижней части термометра, мм |
Длина термометра, мм |
Диаметр термометра, мм | |
|
от |
до | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
2* |
минус 35 (38)** |
70 |
1 |
±1 |
(66) 83 |
355±10 |
9±1 |
|
3* |
0 |
100 | |||||
|
4* |
150 | ||||||
Лист № 2
Всего листов 3
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
5* |
0 |
200 |
2 |
±2 |
103 128 163 203 253 403 |
355±10 |
9±1 |
|
6* |
250 | ||||||
|
7 |
300 |
5 |
±5 | ||||
|
8 |
350 (360)** | ||||||
|
9 |
150 |
2 |
±2 | ||||
|
10 |
250 |
5 |
±5 |
* Модернизированы, условное обозначение термометров следует дополнять символом «М»
* * Значения приведены для диапазона показаний
Средняя наработка до отказа термометров не менее 1 400 000 замыканий и размыканий.
Вероятность безотказной работы термометров 0,93 за 100 000 замыканий и размыканий.
Знак утверждения типа
Знак утверждения типа наносится в верхнем левом углу паспорта типографским способом.
Комплектность
1. Термометр - 1 шт.
2. Магнитное приспособление - 1 шт.
3. Паспорт - 1 шт.
4. Коробка - 1 шт.
Поверка
осуществляется по ГОСТ 8.279-78 « ГСИ. Термометры стеклянные жидкостные рабочие. Методы и средства поверки». При поверке применяется термометры сопротивления платиновые ПТС-10М диапазоны измерений (0-660) 0С, (минус 196- 0,01) 0С, 2 разряд.
Сведения о методах измерений
При использовании термометров стеклянных ртутных электроконтактных ТПК используется метод прямых измерений (изменение температуры), который приведен в паспорте.
Нормативные документы
1. ГОСТ 9871-75 «Термометры стеклянные ртутные электроконтактные и терморегуляторы. Общие технические требования. Методы испытаний»
2. ГОСТ 8.279-78 «ГСИ. Термометры стеклянные жидкостные рабочие. Методы и средства поверки»
3. ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»
Рекомендации к применению
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (измерение температуры).
