Контроллеры телеметрические "ССофт:Сигнал" ("Ssoft:Signal")
| Номер в ГРСИ РФ: | 44892-10 |
|---|---|
| Производитель / заявитель: | ООО "СервисСофт", г.Тула |
Для измерений и измерительных преобразований стандартных аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, сигналов установок катодной защиты, сигнализаторов, установленных на технологическом оборудовании, формирования команд, и воздействий на объекты управления,а также для связи с системами вышестоящего уровня посредством GSM-связи. Область применения - предприятия нефтегазовой промышленности, энергетики, коммунального хозяйства.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 44892-10 |
| Действует | по 28.07.2030 |
| Наименование | Контроллеры телеметрические |
| Модель | "ССофт:Сигнал" ("Ssoft:Signal") |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b01b2885-b409-fdf9-4929-0dd77d9628ac |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4232-020-73573426-2009 |
| Класс СИ | 34.01.05 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 40475 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д от 29.07.10 п.269 |
Производитель / Заявитель
Общество с ограниченной ответственностью «СервисСофт» (ООО «СервисСофт»), г. Тула
Россия
ул. Тургеневская 69, оф. 525 тел (4872) 36-70-13
Поверка
| Методика поверки / информация о поверке | МП ВНИИМС |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
23543
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 23337 (99%) |
| Неуспешных поверок (СИ непригодно) | 206 (1 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
44892-10: Описание типа
2024-44892-10.pdf
|
Скачать | 368.5 КБ | |
|
44892-10: Методика поверки
2024-mp44892-10.pdf
|
Скачать | 4.8 MБ |
Описание типа
Назначение
Контроллеры телеметрические «ССофт:Сигнал» («Ssoft:Signal») (далее по тексту -контроллеры) предназначены для измерений и воспроизведений стандартных аналоговых сигналов в виде напряжения и силы постоянного тока, количества импульсов и времени встроенными часами, сигналов установок катодной защиты, сигнализаторов, установленных на технологическом оборудовании, формирования команд, и воздействий на объекты управления, а также для связи с системами вышестоящего уровня посредством GSM-связи.
Описание
Принцип действия контроллеров основан на том, что плата контроллера проводит опрос цифровых и аналоговых входов, на которые поступают сигналы от датчиков, концевых выключателей, тумблеров и другого оборудования. Контроллер измеряет принятый уровень сигнала, сравнивает его с установленным диапазоном измерений и сохраняет в памяти полученную информацию.
Конструктивно контроллеры состоят из электронной платы, последовательного порта, кабеля или соединительного разъема для приема входных сигналов от датчиков (опционально в зависимости от комплектации). Передача данных от контроллера на диспетчерский центр оператора осуществляется по GSM-каналу.
Ввод исходных уставок осуществляется с помощью специализированного программного обеспечения и персонального компьютера через последовательный интерфейс, либо по GSM-связи.
Контроллеры выпускаются в модификации (далее - мод.) «ССофт:Сигнал» («Ssoft:Signal») и имеют следующие исполнения (далее - исп.), отличающиеся метрологическими и техническими характеристиками:
- модификация без указания исполнения только для контроллеров, выпущенных до 2024 г.,
- v.PROF;
- v.Save Energy (имеет два варианта корпуса);
- v.Standard;
- v.SKZ;
- v.KIP.
Заводской номер наносится на маркировочную табличку на корпус контроллеров типографским методом в виде цифрового кода.
Общий вид контроллеров с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 1. Места нанесения знака утверждения типа и заводского номера могут отличаться от указанных и ограничиваются корпусом контроллеров. Пломбирование мест настройки (регулировки) контроллеров не предусмотрено.
Цветовая гамма корпуса контроллеров может быть изменена по решению изготовителя в одностороннем порядке.
Место нанесения заводского номера
Место нанесения знака утверждения типа
а) мод. ССофт:Сигнал» («Ssoft:Signal»)
Место нанесения заводского номера
Место нанесения знака утверждения типа
б) мод. ССофт:Сигнал» («Ssoft:Signal») исп. v.PROF
Место нанесения заводского номера
Место нанесения знака утверждения типа
в) мод. ССофт:Сигнал» («Ssoft:Signal») исп. v.Save Energy
Место нанесения заводского номера
Место нанесения знака
утверждения типа
г) мод. ССофт:Сигнал» («Ssoft:Signal») исп. v.SKZ е) мод. ССофт:Сигнал» («Ssoft:Signal») исп. v.Standard
Место нанесения
заводского номера
Место нанесения знака
утверждения типа
д) мод. ССофт:Сигнал» («Ssoft:Signal») исп. v.KIP

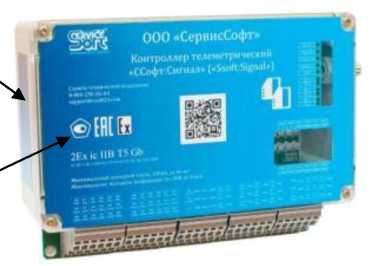

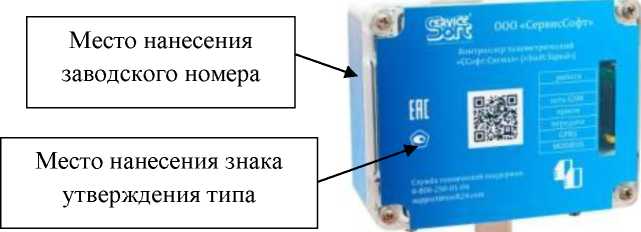

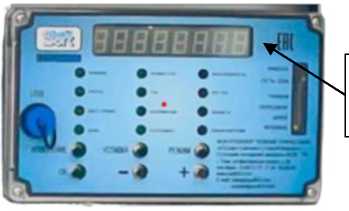

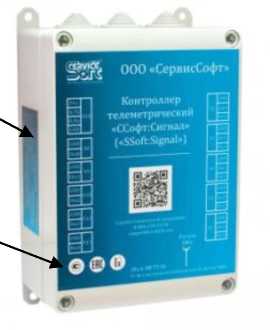

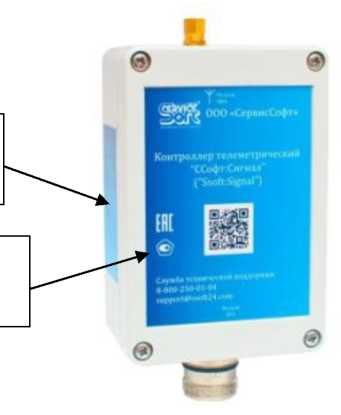

Рисунок 1 - Общий вид контроллеров с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) контроллеров состоит из встроенного и внешнего ПО.
Внешнее ПО служит для удаленного доступа к измеренным значениям контроллера.
Конструкция контроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологически значимым является встроенное ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014
Идентификационные данные встроенного ПО контроллеров приведены в таблицах 1-2.
Таблица 1 - Идентификационные данные встроенного ПО мод. «ССофт:Сигнал» («Ssoft:Signal»)
|
Наименование ПО |
Номер версии (идентификационн ый номер ПО) |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
Standard 4.x |
3D10 | ||
|
ПО |
Standard 5.x |
E703 |
CRC |
|
«ССофт:Сигнал» |
Save Energy 2.x |
970A | |
|
Prof 4.x, Prof 5.x |
9F80 |
Таблица 2 - Идентификационные данные ПО мод. ССофт:Сигнал» («Ssoft:Signal») исп. v.PROF, v.Save Energy, v.Standard, v.SKZ, v.KIP
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже: - исп. v.PROF |
1.0.8 |
|
- исп. v.Standard, исп. v.SKZ |
5.0 |
|
- исп. v. Save Energy |
1.0.0 |
|
- исп. v. KIP |
0.2.3 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Исполнение |
Количество каналов* |
Наименование характеристики |
Диапазон измерений входного сигнала |
Диапазон воспроизведений выходного сигнала |
Пределы допускаемой основной приведенной (к диапазону измерений/ воспроизведений) погрешности измерений/ воспроизведений, % |
Пределы допускаемой дополнительной приведенной (к диапазону измерений/ воспроизведений) погрешности измерений/ воспроизведений от воздействия температуры окружающей среды, %/10 оС |
|
- |
20 |
сила постоянного тока |
от 4 до 20 мА |
10 бит |
±0,5 |
±0,4 |
|
5 |
10 бит |
от 4 до 20 мА |
±0,5 |
±0,2 | ||
|
10 |
напряжение постоянного тока |
от 0 до 5 В |
10 бит |
±0,3 |
±0,2 | |
|
5 |
от 0 до 75 мВ |
10 бит |
±0,65 |
±0,4 | ||
|
от 0 до 100 В |
10 бит |
±0,3 |
±0,2 | |||
|
5 |
10 бит |
от 0 до 5 В |
±0,2 |
±0,4 | ||
|
v.PROF |
12 |
напряжение постоянного тока |
от 0 до 5 В |
10 бит |
±0,3 |
±0,2 |
|
12 |
сила постоянного тока |
от 4 до 20 мА |
10 бит |
±0,5 |
±0,4 | |
|
v.Save Energy |
5 |
напряжение постоянного тока |
от 0 до 5 В |
10 бит |
±0,3 |
±0,2 |
|
Исполнение |
Количество каналов* |
Наименование характеристики |
Диапазон измерений входного сигнала |
Диапазон воспроизведений выходного сигнала |
Пределы допускаемой основной приведенной (к диапазону измерений/ воспроизведений) погрешности измерений/ воспроизведений, % |
Пределы допускаемой дополнительной приведенной (к диапазону измерений/ воспроизведений) погрешности измерений/ воспроизведений от воздействия температуры окружающей среды, %/10 оС |
|
v.Standard |
1 |
напряжение постоянного тока |
от 0 до 5 В |
10 бит |
±0,3 |
±0,2 |
|
1 |
от 0 до 75 мВ |
10 бит |
±0,65 |
±0,4 | ||
|
1 |
от 0 до 100 В |
10 бит |
±0,3 |
±0,2 | ||
|
1 |
10 бит |
от 0 до 5 В |
±0,2 |
±0,4 | ||
|
1 |
сила постоянного тока |
10 бит |
от 4 до 20 мА |
±0,5 |
±0,2 | |
|
v.SKZ |
1 |
напряжение постоянного тока |
от 0 до 5 В |
10 бит |
±0,3 |
±0,2 |
|
1 |
от 0 до 75 мВ |
10 бит |
±0,65 |
±0,4 | ||
|
1 |
от 0 до 100 В |
10 бит |
±0,3 |
±0,2 | ||
|
v.KIP |
2 |
напряжение постоянного тока |
от 0 до 5 В |
10 бит |
±0,3 |
±0,2 |
|
* - определяется заказом | ||||||
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
- |
v.PROF |
v.Save Energy |
v.Standard |
v.SKZ |
v.KIP | |
|
Диапазон измерений количества импульсов (при частоте следования 100 Гц), имп. |
от 1 до 4294967295 |
- | ||||
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов при частоте следования 100 Гц, имп. |
± 3 на каждые 3000 импульсов |
- | ||||
|
Пределы допускаемой абсолютной погрешности измерений времени встроенными часами, мс |
±10 |
- | ||||
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от +18 до +28 от 30 до 98 | |||||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
- |
v.PROF |
v.Save Energy |
v.Standard |
v.SKZ |
v.KIP | |
|
Напряжение питания от источника постоянного тока, В |
5 |
от 10 до 30 |
от 3 до 5 |
5 |
5 |
от 3 до 5 |
|
Габаритные размеры, (длинахширинахвысота), мм, не более |
120x200x75 |
225x150x85 |
260x210x75 210x140x75* |
120x130x60 |
200x150x110 |
160x80x65 |
|
Масса, кг, не более |
2 |
2 |
2 |
0,5 |
0,5 |
0,3 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающего воздуха 25 оС, не более, % |
от - 40 до +60 98 | |||||
|
Средняя наработка на отказ, ч |
15000 |
41000 | ||||
|
Средний срок службы, лет |
10 | |||||
|
* - в зависимости от исполнения корпуса | ||||||
Знак утверждения типа
наносится на маркировочную табличку контроллеров и на титульный лист паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Контроллер телеметрический «ССофт:Сигнал» («Ssoft:Signal») |
- |
1 шт. |
|
Паспорт (для контроллеров без исполнения и исп. v.PROF) |
ПРОФ.004.001 ПС ПРОФ.005.001 ПС ПРОФ.006.001 ПС |
3 экз. |
|
Паспорт (исп. v. KIP) |
КИПА.006.020 ПС |
1 экз. |
|
Паспорт (исп. v. Save Energy) |
КТПА.037.001 ПС |
1 экз. |
|
Паспорт (исп. v.Standard) |
КТПС.030.010 ПС |
1 экз. |
|
Паспорт (исп. v.SKZ) |
КТПС.218.001 ПС |
1 экз. |
|
Руководство по эксплуатации (для контроллеров без исполнения и исп. v.PROF) |
ПРОФ.004.001 РЭ ПРОФ.005.001 РЭ ПРОФ.006.001 РЭ |
3 экз. |
|
Руководство по эксплуатации (исп. v. KIP) |
КИПА.006.020 РЭ |
1 экз. |
|
Руководство по эксплуатации (исп. v. Save Energy) |
КТПА.037.001 РЭ |
1 экз. |
|
Руководство по эксплуатации (исп. v.Standard) |
КТПС.030.010 РЭ |
1 экз. |
|
Комплект сигнальных проводов 1) |
- |
1 шт. |
|
Внешнее программное обеспечение |
- |
1 шт. |
|
Руководство пользователя программным обеспечением2) |
- |
1 экз. |
|
1) - опционально 2) - по запросу | ||
Сведения о методах измерений
приведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 4232-020-73573426-2009 «Контроллеры телеметрические «ССофт:Сигнал» («Ssoft:Signal»). Технические условия».
