Альфа-спектрометры с полупроводниковыми детекторами многоканальные Alpha
| Номер в ГРСИ РФ: | 46163-10 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "AMETEK Process Instruments", США |
| 46163-10: Описание типа СИ | Скачать | 246.3 КБ |
Для измерения энергетического распределения альфа-излучения. Области применения: атомная энергетика, геология, металлургия, система экологического контроля, переработка вторичного сырья, таможня и криминалистика. Могут применяться как самостоятельные лабораторные установки, так и в составе радиометрических программно-аппаратных комплексов для идентификации альфа-излучающих радионуклидов и определения их содержания в различных образцах, испускающих альфа-излучение.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46163-10 |
| Наименование | Альфа-спектрометры с полупроводниковыми детекторами многоканальные |
| Модель | Alpha |
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 38.01 |
| Год регистрации | 2010 |
| Страна-производитель | США |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 41870 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д4 от 29.07.10 п.308 |
Производитель / Заявитель
Фирма "AMETEK" (торговая марка "ORTEC"), США
США
100 Midland Road, Oak Ridge, TN 37831-0895, USA, 801, South Illinois Avenue, Oak Ridge, TN, 37831-0895, USA. Тел. (865)482-4411 Факс (865) 483-0396
Поверка
| Методика поверки / информация о поверке | МИ 1798-87 |
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 50 |
| Найдено поверителей | 11 |
| Успешных поверок (СИ пригодно) | 47 (94%) |
| Неуспешных поверок (СИ непригодно) | 3 (6%) |
| Актуальность информации | 14.04.2024 |
Поверители
Скачать
| 46163-10: Описание типа СИ | Скачать | 246.3 КБ |
Описание типа
Назначение
Альфа-спектрометры с полупроводниковыми детекторами многоканальные Alpha (далее спектрометры) предназначены для измерения энергетического распределения альфа-излучения.
Описание
Конструктивно каждый спектрометр состоит из следующих функциональных узлов:
• вакуумная камера с системой откачки;
• полупроводниковый детектор альфа-частиц с предусилителем;
• усилитель, дискриминатор и усилитель-экспандер;
• блоки низковольтного и высоковольтного питания;
• тестовый генератор;
• многоканальный амплитудный анализатор (МКА), которым может служить встроенный цифровой процессор, соответствующий отдельный блок в системе NIM, настольный модуль, или плата АЦП, вставляемая в слот персонального компьютера;
• персональный компьютер типа IBM PC.
Спектрометры выпускаются в пяти модификациях. Три из них компонуются в стандартном крейте NIM и включают следующие блоки:
• 576А - двухкамерный альфа-спектрометрический блок в стандарте NIM, АЦП в стандарте NIM или в виде отдельного устройства;
• 808 - однокамерный спектрометрический блок, А-576 электронный тракт в виде блока в стандарте NIM, АЦП в стандарте NIM или в виде отдельного устройства;
• Alpha Aria - однокамерный альфа-спектрометр в стандарте NIM, включающий АЦП.
Еще две модификации выполнены в виде настольных приборов:
• Alpha Duo - двухкамерный альфа-спектрометр;
• Alpha Ensemble (-2, -4, -6, -8)- многокамерный альфа-спектрометр с
размещением в нем 2, 4, 6 или 8 вакуумных камер.
Спектрометры всех модификаций комплектуются детекторами различной площади и типа по выбору заказчика.
Вакуумная камера каждого спектрометра содержит в себе полупроводниковый детектор и держатель измеряемых образцов вертикального или горизонтального размещения. Система откачки - общая для всех камер - подключается через вентили, управляемые с передней панели или из программы.
Внешний вид спектрометров представлен на рисунках 1-5.

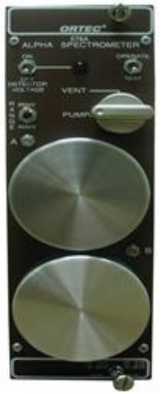

Рисунок 1 - 576А- двухкамерный альфа-спектрометрический блок в стандарте NIM.

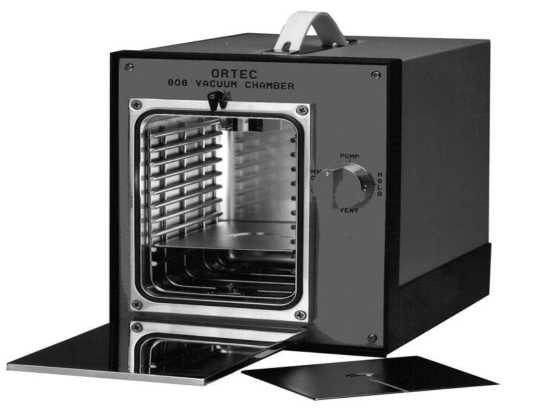

Рисунок 2 - 808 - однокамерный спектрометрический блок.
Рисунок 3 - Alpha Aria - однокамерный альфа-спектрометр в стандарте NIM, включающий АЦП.

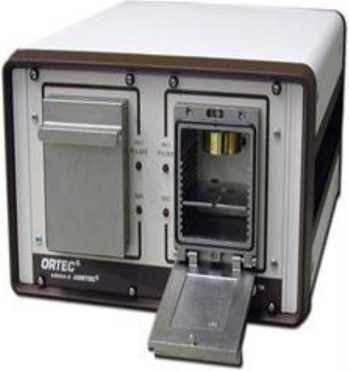

Рисунок 4 - Alpha Duo - двухкамерный альфа-спектрометр.
Рисунок 5 - Alpha Ensemble (-2, -4, -6, -8)- многокамерный альфа-спектрометр с размещением в нем 2, 4, 6 или 8 вакуумных камер.
Принцип действия спектрометров заключается в регистрации альфа-излучения от измеряемых образцов полупроводниковым детектором в вакуумной камере, измерении и анализе энергетического спектра регистрируемого излучения для идентификации соответствующего радионуклида.
Опломбирование спектрометров не предусмотрено.
Программное обеспечение
Программное обеспечение «A65-BW MAESTRO», прилагаемое к спектрометрам, обеспечивает управление работой и настройку спектрометров с персонального компьютера (ПК).
ПО «A65-BW MAESTRO» обеспечивает контроль системы сбора данных, управление МКА и функции качественного анализа альфа-излучающих проб на основе ПК. Включает систему подсказок в режиме реального времени и защиту меню оператора паролем.
ПО «A65-BW MAESTRO» работает на платформе Windows. Связь аппаратных средств МКА с системой осуществляется по интерфейсу USB.
Идентификационные данные ПО «A65-BW MAESTRO» приведены в таблице 1.
Таблица 1 - Сведения о ПО «A65-BW MAESTRO»
|
Идентиф икацио нное наименование ПО |
Номер версии (идентификацион ный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Mca32.exe |
6.08 и выше (до 6.99) |
20F273507074677CD1115465063 D9C3F |
MD5 |
Лист № 4
Всего листов 7
Примечание - спектрометры, выпущенные из производства до 2015 года, имеют в составе ПО «A65-BW MAESTRO» версия не ниже 6.03.
Защита ПО «A65-BW MAESTRO» от непреднамеренных и преднамеренных изменений имеет уровень защиты «средний».
Совместимым ПО управления МКА, набора и анализа спектров альфа-частиц являются ПО «A36-BW AlphaVision» («A36-UW AlphaVision») и «SpectraLine ADA». При комплектации базовым ПО с номером выше 6.08, а также совместимым ПО в сопроводительной документации должны быть указаны идентификационные данные ПО для последующего метрологического обслуживания.
Технические характеристики
Основные метрологические и технические характеристики спектрометров приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики спектрометров
|
Наименование характеристики, единица измерения |
Значение |
|
Диапазоны энергий регистрируемых альфа-частиц выбираются заказчиком отдельно для каждого измерительного канала, в общем диапазоне, МэВ |
от 0 до 10 |
|
Эффективность регистрации (на расстоянии до 10 мм от детектора площадью 450 мм2), % |
>25 |
|
Уровень собственных шумов, при температуре 22 °С, для детекторов типов ULTRA, ULTRA AS, ENS, R-серии, площадью: - 300 и 450 мм2, кэВ, не более - 600 мм2, кэВ, не более |
21 24 |
|
Энергетическое разрешение, по линии 4687 кэВ (Th-230), кэВ, не более |
70 |
|
Собственный фон (со счётного выхода) в диапазоне энергий выше 3,0 МэВ, для детекторов ULTRA AS площадью: - 450 мм2, отсчётов/сутки, не более - 600 мм2, отсчётов/сутки, не более |
24 36 |
|
Пределы допускаемой относительной погрешности характеристики преобразования (интегральная нелинейность) в полном диапазоне энергий, % |
±0,1 |
|
Диапазоны размеров образцов, мм: - для вертикального держателя - для горизонтального держателя |
от точечного до 38 от точечного до 51 |
|
Расстояние детектор-образец, мм: - для вертикального держателя (регулируемое) - для горизонтального (зависит от типа камеры) |
от 1 до 15 от 1 до 44 |
|
Питание от сети переменного тока: - напряжением, В - частотой, Гц |
220 ± 22 50 ± 1 |
|
Нестабильность тестового генератора, ррм/°С, не более |
50 |
|
Частота импульсов тестового генератора, с-1 |
100 |
|
Время установления рабочего режима, ч, не более |
0,5 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Масса блоков в стандарте NIM, кг, не более |
2,4 |
Окончание таблицы 2
|
Габаритные размеры блока NIM (576А, Alpha Aria), мм, не более: - длина - ширина - высота |
70 290 221 |
|
Масса блока 808, кг, не более |
4,4 |
|
Габаритные размеры блока 808, мм, не более: | |
|
- длина |
340 |
|
- ширина |
260 |
|
- высота |
210 |
|
Масса моноблока Alpha Duo, кг, не более |
7,1 |
|
Габаритные размеры моноблока Alpha Duo, мм, не более: | |
|
- длина |
366 |
|
- ширина |
257 |
|
- высота |
152 |
|
Потребляемая мощность, В • А, не более |
10 |
|
Масса моноблока Alpha Ensemble, кг, не более |
26,6 |
|
Габаритные размеры моноблока Alpha Ensemble, мм, не более: | |
|
- длина |
493 |
|
- ширина |
482 |
|
- высота |
272 |
|
Потребляемая мощность, В • А, не более |
50 |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации 150310 РЭ типографским способом и на альфа-спектрометры с полупроводниковыми детекторами многоканальные Alpha в виде наклеиваемой этикетки.
Комплектность
В комплект поставки спектрометров входят изделия и документация, приведенные в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Спектрометры |
Модификация: - 576А - 808 - Alpha Aria - Alpha Duo - Alpha Ensemble -2, - 4, -6, -8 |
1 | |
|
Вакуумные камеры с детекторами |
Типа ULTRA, ULTRA AS, ENS, R-серий площадью от 25 до 3000 мм2 |
1 |
Окончание таблицы 3
|
Вакуумно-откачивающая система с насосом, соединителями и переключателями |
ALPHA-PPS-230, ALPHA-MINI-PPS |
2 | |
|
Крейт типа NIM |
4001А/4002А, 4001A/4002D, 4001C/4002D, 4001C/4002E, 4006 |
3 | |
|
Блок низковольтного питания предусилителя, усилителя, экспандера, тестового генератора, дискриминатора |
А-576 |
4 | |
|
Блок АЦП (амплитудный анализатор) |
919E, 920Е, 926, 926-USB, ASPEC-927 серий TRUMP или EASY-MCA |
3 | |
|
Набор кабелей и интерфейсных плат для подключения всех функциональных узлов |
Кабели типа: C-24, 919 ОРТ1, 920-16 OPT1, интерфейсные платы типа: PCBCBL1, DPM-USB, USB |
1 | |
|
Базовое ПО |
A65-BW Maestro |
1 | |
|
Совместимое ПО |
A36-BW AlphaVision (A36-UW AlphaVision), SpectraLine ADA |
2 | |
|
Комплект эксплуатационной документации (на английском языке) |
1 | ||
|
Руководство по эксплуатации (на русском языке) |
РЭ 150310 |
1 | |
|
Компьютер |
1 |
5 | |
|
Принтер |
1 |
5 |
Примечания:
1) - количество камер и детекторов определяется количеством измерительных каналов (в соответствии с заказом);
2) - дополнительная поставка по желанию заказчика;
3) - количество и тип определяются заказчиком;
4) - один - на каждый измерительный канал с вакуумной камерой типа 808;
5) - конкретная модель компьютера и принтера согласуется с заказчиком при заказе.
Поверка
осуществляется в соответствии с МИ 1798-87 «Альфа-спектрометры с
полупроводниковыми детекторами. Методика поверки».
Основные средства поверки:
Спектрометрические источники альфа-излучения 1-го разряда типа ОСАИ активностью от 104 до 105 Бк с погрешностью ±4 %.
Сведения о методах измерений
Метод измерений изложен в эксплуатационной документации на альфа-спектрометры с полупроводниковыми детекторами многоканальные Alpha.
Лист № 7
Всего листов 7
Нормативные документы
1 ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
2 ГОСТ 24657-81 «Спектрометры энергии ионизирующих излучений. Типы и основные параметры»;
3 ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров»;
4 ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа, бета-частиц и фотонов радионуклидных источников;
5 ГОСТ 12.2.007.0-75 «ССБТ. Изделия электрические. Общие требования безопасности»;
6 НРБ-99/2009 «Нормы радиационной безопасности»;
7 ОСПОРБ-99/2000 «Основные санитарные правила обеспечения радиационной безопасности»;
8 Техническая документация фирмы-изготовителя.
