Весы автомобильные электронные портативные ВА-П

Назначение

Весы автомобильные электронные портативные ВА-П (далее - весы), предназначены для определения массы автотранспортных средств (далее - АТС) и их осевой нагрузки на дорожное полотно.

Описание

Весы изготавливаются в четырёх модификациях: ВА-20П, ВА-40П, ВА-60П и ВА-80П, отличающихся диапазоном измерений и метрологическими характеристиками.

Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Электрические сигналы с датчиков суммируются и поступают в ПАС-Р, где суммарный сигнал преобразуется в цифровой код. Информация о результатах измерений по стандартной сертифицированной беспроводной линии связи «Bluetooth» передается на ПК/КПК.

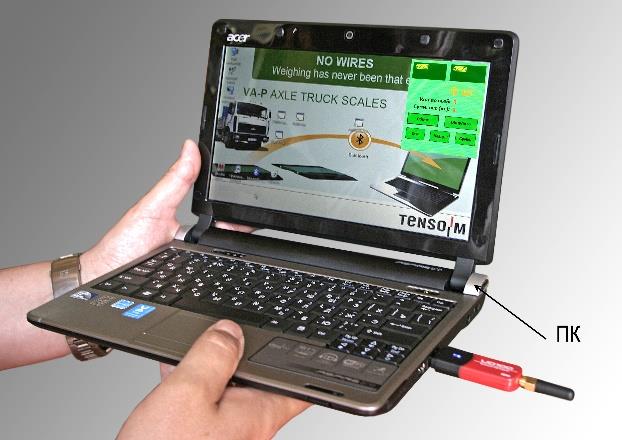

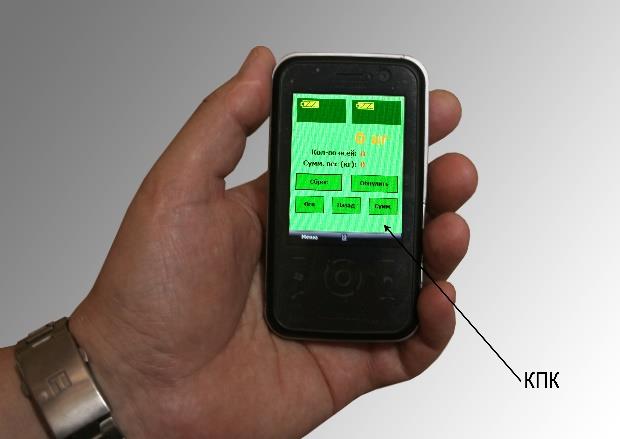

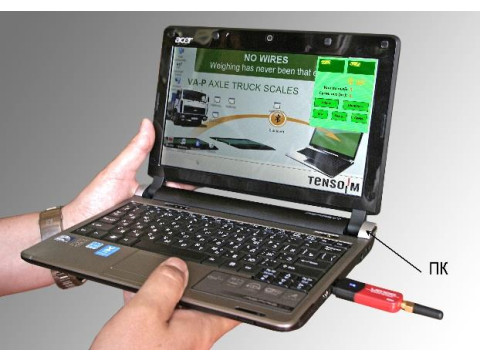

Конструктивно весы состоят из грузоприемного устройства (далее - ГУ) и внешних устройств отображения данных и управления весами — персонального компьютера (далее — ПК) или карманного персонального компьютера (далее — КПК).

ГУ состоит из двух или более грузоприемных платформ (далее - ГП). ГП имеет жесткую конструкцию и опирается на весоизмерительные тензорезисторные датчики (далее - датчики) серии М22 производства АО «Весоизмерительная компания «Тензо-М». В каждую ГП вмонтирован весоизмерительный преобразователь ПАС-Р (далее - ПАС-Р). Каждая ГП имеет в своем составе аккумулятор. Для удобства заезда ТС весы комплектуются въездными пандусами. При измерении полной массы ТС необходимо, чтобы число ГП равнялось удвоенному числу осей взвешиваемого ТС. Управление весами осуществляется с клавиатуры и экрана ПК/КПК.

Пломбирование весов не предусмотрено.

Нанесение знака поверки на весы не предусмотрено.

Маркировка весов выполнена на этикетках (рисунок 2), закрепленных на каждой грузоприемной платформе весов, которая содержит следующие сведения:

- логотип и наименование изготовителя;

- обозначение типа средства измерений;

- заводской номер в виде арабских цифр с идентификацией каждой платформы в составе весов;

- максимальная нагрузка;

- минимальная нагрузка;

- предельная нагрузка;

- действительная цена поверочного деления;

- год выпуска;

- диапазон рабочих температур;

- знак утверждения типа;

- знак ЕАЭС.

Внешний вид весов показан на рис. 1.

или

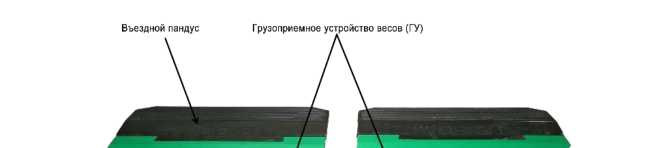

Рисунок 1 - Внешний вид весов модификации ВА-20П

место нанесения

заводского номера

место нанесения знака утверждения типа

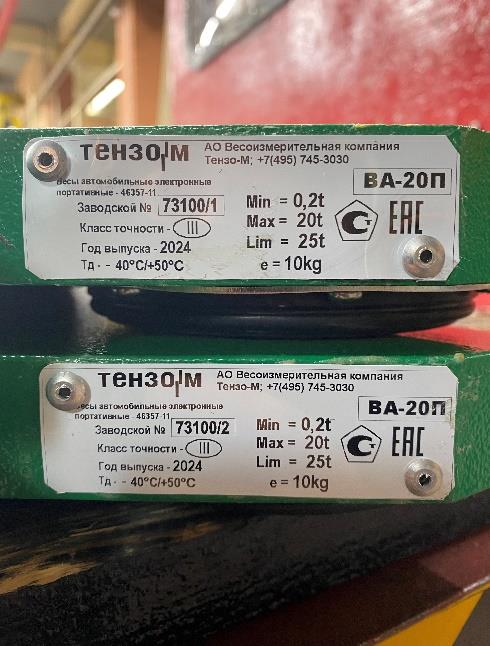

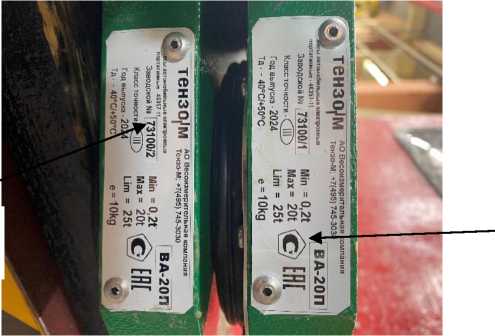

Рисунок 2 - Маркировка весов с указанием мест нанесения заводского номера и знака утверждения типа

Весы выполняют следующие сервисные функции:

- сигнализация о превышении нагрузки равной Мах+9е;

- полуавтоматическая установка нуля;

- компенсация массы тары;

- индикация уровня заряда батарей;

- индикация состояния беспроводной линии связи «Bluetooth»;

- сохранение результатов измерений в памяти ПК/КПК;

- передача сохраненных в ПК/КПК результатов измерений по беспроводной линии связи стандарта IEEE 802.11 - «Wireless-Fideilty» (Wi-Fi).

Программное обеспечение

Программное обеспечение (ПО) весов является встроенным и реализовано в ПАС-Р, который, в свою очередь, встроен в корпус весов, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО. Внутри корпуса весов ПАС-Р опломбирован заводской голографической наклейкой, которая разрушается при попытке его изъятия. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. Номер версии ПО отображается на дисплее внешнего устройства при включении весов или может быть вызван через меню ПО. Дополнительно для предотвращения воздействий и защиты законодательно контролируемых параметров служит административный пароль и электронное клеймо - случайное число, которое автоматически обновляется после каждого сохранения изменений, внесенных в законодательно контролируемые параметры. Цифровое значение электронного клейма заносится в паспорт весов и подтверждается оттиском поверительного клейма. Конструкция весов исключает возможность несанкционированного влияния на программное обеспечение (ПО) СИ и измерительную информацию.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011 ......................................................... средний (III)

Минимальные и максимальные нагрузки, дискретности отсчета и поверочные деления, пределы допускаемой абсолютной погрешности в зависимости от интервалов взвешивания приведены в таблице 2.

Таблица 2 - Метрологические характеристики

*Примечание.

Пределы допускаемой абсолютной погрешности в эксплуатации соответствуют удвоенным значениям.

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и термосублимационным способом на маркировочную табличку, расположенную на ГП весов.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены:

- в разделе 2 «Использование по назначению» документа «Весы автомобильные электронные портативные ВА-П. Руководство по эксплуатации»;

- «ГСИ. Нагрузки на оси, группы осей и масса автодорожных транспортных средств при поосном взвешивании в статическом режиме. Методика измерений», зарегистрирована с изменениями № 1, № 2 и № 3 в Федеральном информационном фонде обеспечения единства измерений за № ФР.1.28.2014.18561.

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Приказ Росстандарта от 04.07.2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы»

ТУ 4274-082-18217119-2008 «Весы автомобильные электронные портативные ВА-П. Технические условия»
