Преобразователи расхода ИТЭМ (далее - преобразователи расхода) предназначены для преобразования значения объемного расхода жидкости, транспортируемой по заполненным трубопроводам, в выходной импульсный электрический сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46604-18 |
| Наименование | Преобразователи расхода |
| Модель | ИТЭМ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 17.10.2023 |
Производитель / Заявитель
ООО "ЛОМО-Прибор", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 46604-18: Описание типа СИ | Скачать | 293.6 КБ | |
| 46604-18: Методика поверки | Скачать | 5.2 MБ |
Описание типа
Назначение
Преобразователи расхода ИТЭМ (далее - преобразователи расхода) предназначены для преобразования значения объемного расхода жидкости, транспортируемой по заполненным трубопроводам, в выходной импульсный электрический сигнал.
Описание
Принцип действия преобразователей расхода основан на явлении электромагнитной индукции. В потоке электропроводной жидкости с помощью катушек индуктивности создается магнитное поле, перпендикулярное направлению потока. В жидкости, как в движущемся проводнике, наводится электродвижущая сила (ЭДС), величина которой пропорциональна средней по сечению скорости движения жидкости.
Преобразователь расхода состоит из проточной части и электронного блока, которые соединены кронштейном. Проточная часть представляет собой трубу круглого сечения, внутри футерованную фторопластом. В трубу вмонтированы два электрода для съема ЭДС, наводимой потоком жидкости, а снаружи расположены катушки индуктивности. Провода от катушек и электродов проходят через кронштейн к электронному блоку. Формирование импульсов тока в катушках индуктивности, измерение ЭДС, выделение полезного сигнала и преобразование его в последовательность выходных импульсов осуществляется электронным блоком преобразователя, работающим под управлением микропроцессора и программного обеспечения (ПО).
Преобразователи расхода изготавливаются в десяти модификациях: ИТЭМ-10, ИТЭМ-15, ИТЭМ-20, ИТЭМ-25, ИТЭМ-32, ИТЭМ-40, ИТЭМ-50, ИТЭМ-80, ИТЭМ-100, ИТЭМ-150. Модификации преобразователей расхода различаются значениями диаметров условного прохода проточной части преобразователей расхода, диапазонами измерений объемного расхода, массой и габаритными размерами.
Преобразователи расхода обеспечивают:
- измерение объемного расхода жидкости в прямом и обратном направлениях;
- преобразование измеренного значения объемного расхода в импульсный выходной сигнал с частотой до 1000 Гц;
- преобразование измеренного значения объемного расхода в токовый выходной сигнал (0-5 или 4-20 мА);
- настройку преобразователей расхода;
- настройку цены выходного импульса с шагом 0,0001 м3/имп;
Преобразователи расхода имеет энергонезависимую память, в которой хранится заводской номер преобразователя расхода, номер версии программного обеспечения, настроечные коэффициенты.
Настойка преобразователей расхода проводится с помощью программного обеспечения при подключении с помощью цифровоого интерфейса RS232 (RS485), расположенного на плате электроники электронного блока преобразователя расхода защищенной крышкой с пломбой.
Преобразователи расхода имеют следующие выходные сигналы:
- два импульсных сигнала;
- один токовый сигнал (0-5 или 4-20 мА) с индикаций реверса потока;

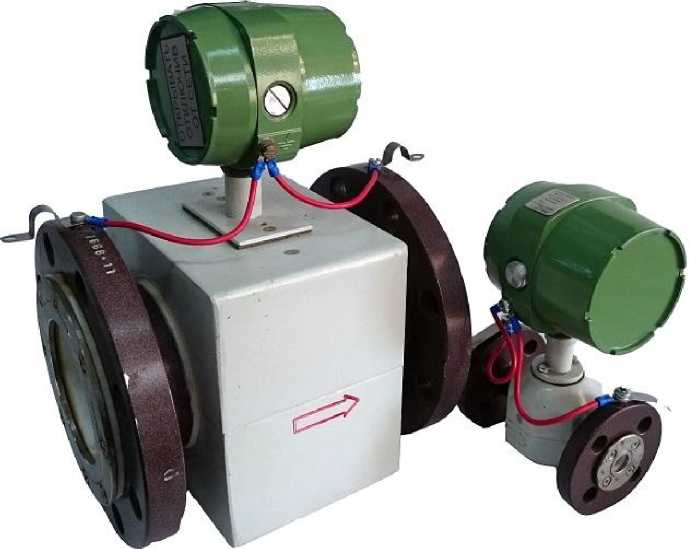

Фотография общего вида преобразователей расхода представлена на рисунке 1.
Рисунок 1 - Общий вид преобразователей расхода ИТЭМ
Места нанесения клейм (наклеек и пломб) изображены на рисунке 2.
Пломбы поверителя

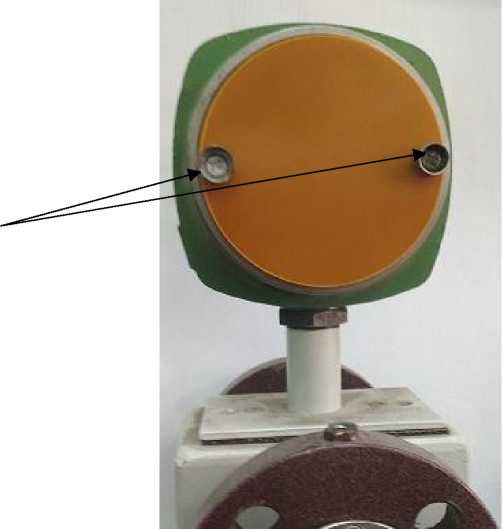

Рисунок 2 - Схема пломбировки от несанкционированного доступа преобразователей расхода ИТЭМ
Программное обеспечение
В преобразователях расхода применяется встроенное программное обеспечение (ПО). ПО не разделено на метрологически значимую часть ПО и метрологически незначимую часть ПО.
ПО преобразователей расхода состоит из ядра управления, блока стартовой инициализации, блока работы с внешними интерфейсами, блока самотестирования и защиты ПО и данных, блока управления процессом измерения, блока работы с метрологическими параметрами, блока преобразования сигналов и математических вычислений, блока формирования выходного сигнала. Основные функции ПО:
- управление работой элементов электронного блока для создания электромагнитного поля в катушке и измерения величины, наведенной ЭДС, возникающей при прохождении жидкости через катушку;
- преобразование измеренной ЭДС в физическую величину расхода;
- преобразование физической величины расхода в число-импульсный выходной электрический сигнал;
- прием и сохранение таблицы настроечных (метрологических) параметров;
- самотестирование и проверка целостности ПО и настроечной таблицы;
- защита ПО и настроечной таблицы от несанкционированного доступа.
Таблица 1 - Идентификационные данные ПО преобразователей расхода ИТЭМ
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
ITEM-MIC |
|
Номер версии (идентификационный номер) ПО |
ITEM-MIC-101-хххххх |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора |
- |
|
где х= 0... 9 | |
Защита ПО преобразователей расхода от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Параметр |
Значение |
|
Измеряемая среда |
вода, невзрывоопасные жидкости |
|
Диапазон температур измеряемой среды, °C |
от +1 до +150 |
|
Максимальное давление измеряемой среды, МПа |
2,5 |
|
Диапазон объемного расхода в зависимости от модификации преобразователя расхода, м3/ч |
в соответствии с таблицей 3 |
|
Номинальный диаметр преобразователя расхода |
в соответствии с таблицей 3 |
|
Пределы допускаемой относительной погрешности при измерении объема жидкости и его преобразования в импульсный выходной сигнал в зависимости от объемного расхода Q, %: - при расходе Qt < Q < Qmax - при расходе Qmin < Q < Qt |
±1 ±2 |
Таблица 3 - Метрологические характеристики
|
Обозначение модификации |
Номинальный диаметр |
Объемный расход, м3/ч | ||
|
Qmin |
Qt |
Qmax | ||
|
ИТЭМ-10 |
DN10 |
0,012 |
0,03 |
3 |
|
ИТЭМ-15 |
DN15 |
0,024 |
0,06 |
6 |
|
ИТЭМ-20 |
DN20 |
0,048 |
0,12 |
12 |
|
ИТЭМ-25 |
DN25 |
0,068 |
0,17 |
17 |
|
ИТЭМ-32 |
DN32 |
0,12 |
0,3 |
30 |
|
ИТЭМ-40 |
DN40 |
0,18 |
0,45 |
45 |
|
ИТЭМ-50 |
DN50 |
0,28 |
0,7 |
70 |
|
ИТЭМ-80 |
DN80 |
0,64 |
1,6 |
160 |
|
ИТЭМ-100 |
DN100 |
1 |
2,5 |
250 |
|
ИТЭМ-150 |
DN150 |
2 |
5 |
500 |
Таблица 4 - Основные технические характеристики
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при плюс 35 °С и более низких температурах, без конденсации влаги, % - атмосферное давление, кПа |
от -30 до +50 95 от 84 до 106,7 |
|
Параметры измеряемых жидкостей: - удельная электрическая проводимость, См/м - механические примеси, г/л, не более - содержание растворенного сероводорода |
от 5М0-4 до 10 0,5 отсутствует |
|
Напряжение питания постоянного тока, В |
12+1.2 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Масса преобразователей расхода в зависимости от модификации, кг |
от 3 до 50 |
|
Габаритные размеры преобразователей расхода в зависимости от модификации (ДхВхШ), мм |
от 146x232x90 до 324x410x300 |
|
Средняя наработка на отказ, ч, не менее |
80000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации РАЖГ.407124.010 РЭ, паспорта РАЖГ.407124.010 ПС и на шильдик преобразователя расхода ИТЭМ методом печати.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечания |
|
Преобразователь расхода ИТЭМ |
РАЖГ.407124.010 |
1 | |
|
Руководство по эксплуатации |
РАЖГ.407124.010 РЭ |
1 | |
|
Паспорт |
РАЖГ.407124.010 ПС |
1 | |
|
Методика поверки |
МП 208-015-2018 |
1 | |
|
Комплект монтажных частей |
РАЖГ.407117.008 |
1 |
по заказу |
Поверка
осуществляется по документу МП 208-015-2018 «ГСИ. Преобразователи расхода ИТЭМ. Методика поверки», утвержденному ФГУП «ВНИИМС» 18.04.2018 г.
Основные средства поверки:
- установка поверочная ВЗЛЕТ ПУ (Регистрационный номер 47543-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на преобразователь расхода (рисунок 2) и на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4213-011-17858566-2010 Преобразователи расхода ИТЭМ. Технические условия
