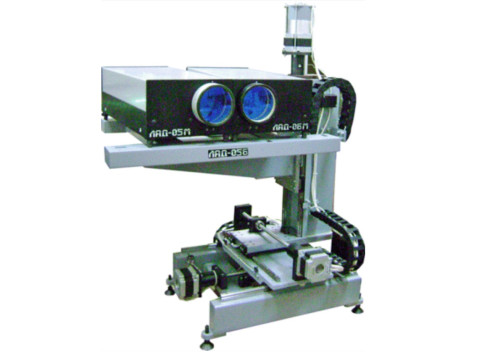

Измерители скорости лазерные доплеровские ЛАД-0хх
| Номер в ГРСИ РФ: | 46694-25 |
|---|---|
| Производитель / заявитель: | ОАО "Институт оптико-электронных информационных технологий", г.Новосибирск |
Измерители скорости лазерные доплеровские ЛАД-0хх, (далее - измерители) предназначены для измерений скорости потока (газа, жидкости и конденсированных сред).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 46694-25 | ||||||
| Действует | по 17.07.2030 | ||||||
| Наименование | Измерители скорости лазерные доплеровские | ||||||
| Модель | ЛАД-0хх | ||||||
| Приказы |
№1455 от
17.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | bcb0d58d-031e-7119-f1c6-a72d670c4363 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ОАО «ИОИТ», РОССИЯ, 630090, Новосибирская обл., г. Новосибирск, пр-кт Академика Лаврентьева, д. 1, оф. 321
Поверка
| Методика поверки / информация о поверке |
МП 2550-0421-2024 Государственная система обеспечения единства измерений. Измерители скорости лазерные доплеровские ЛАД-0хх. Методика поверки
(с 17.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
46694-25: Описание типа
2025-46694-25.pdf
Файл устарел
|
Скачать | 335.1 КБ | |
|
46694-25: Методика поверки
МП 2550-0421-2024
2025-mp46694-25.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
46694-25: Описание типа
2025-46694-25-1.pdf
|
Скачать | 335.1 КБ | |
|
46694-25: Методика поверки
МП 2550-0421-2024
2025-mp46694-25-1.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Измерители скорости лазерные доплеровские ЛАД-0хх, (далее - измерители) предназначены для измерений скорости потока (газа, жидкости и конденсированных сред).
Описание
Измеритель состоит из одного (для одно- или двухкомпонентных измерений вектора скорости потока) или двух (для трёхкомпонентных измерений вектора скорости) оптоэлектронных модулей со встроенным программным обеспечением, координатного устройства с блоком управления и юстировочной платформы.
Оптоэлектронный блок с помощью инжекционного полупроводникового лазера и оптических элементов формирует интерференционное поле в заданной точке потока среды с известной периодической структурой, изображение которого формируется на поверхности фотоприёмника. При пересечении рассеивающей частицы интерференционного поля на входе фотоприёмника появляется радиоимпульс фотоэлектрического сигнала, частота которого пропорциональна доплеровскому сдвигу частоты, а длительность равна времени прохождения светорассеивающей частицы через интерференционное поле.
На выходе блока формируется сигнал, пропорциональный скорости потока среды, который далее поступает в ЭВМ для представления результатов измерений.
Координатное устройство с блоком управления позволяет перемещать оптоэлектронный модуль в трех взаимно перпендикулярных плоскостях, обеспечивая измерения скорости потока среды в нужной координате пространства.
Юстировочной платформой обеспечивается сведение измерительных объёмов двух оптоэлектронных модулей в одну точку.
Измерители отличаются комплектацией (наличием координатного устройства) и возможностью измерений скорости в одной, двух или трех плоскостях (трёхкомпонентный измеритель).
Измерители выпускаются нескольких модификаций:
Измерители имеют кодовое обозначение каждой модификации, состоящее из букв и арабских цифр. Код модификации формируется следующим образом:
ЛАД-0хх - ТУ 4278-001-82302375-2008
1 2 3
где 1 - обозначение измерителя;
2 - модификация, техническое исполнение серии (относится только к маркировке хх);
3 - номер технических условий (далее - ТУ).
Обозначения хх характеризуют технологические особенности производственного процесса предприятия-изготовителя, не влияющие на метрологические показатели изделия. В описании типа все модификации относятся к данному средству измерения. Первая «х» может принимать значения от 0 до 9 и обозначает: состав, исполнение прибора (возможность определения одной, двух и трех компонент потока, с возможностью или без возможности измерения знака скорости по согласованию с заказчиком).
Вторая «х» может принимать значения от 0 до 9, заглавные буквы от А до Я (за исключением букв 'Ъ', Ь' и 'Й'), или заглавные латинские буквы от A до Z. Данный символ относится к дополнительным опциям, определяемым по согласованию с заказчиком, и не относится к измерению скорости потока.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид измерителя показан на рисунках 1, 2.

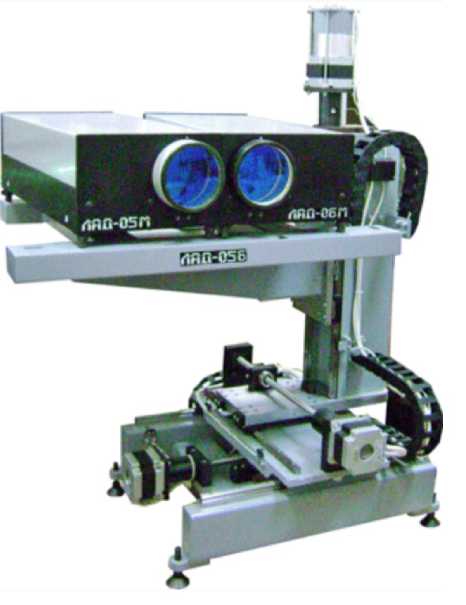

Рисунок 1 - Общий вид лазерного доплеровского измерителя скорости ЛАД-0хх

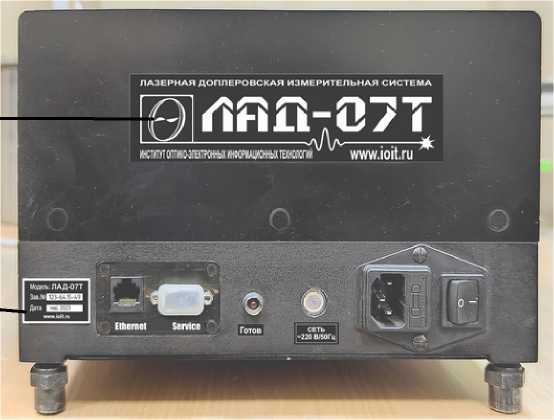

Заводской номер, состоящий из арабских цифр, наносится на заднюю панель измерителя методом наклейки (рисунок 2 и рисунок 3).
Место нанесения идентификации измерителя (наклейка)
Место нанесения заводского номера (наклейка)
Рисунок 2 - Общий вид измерителя
Модель: Л АД-07Т Зав.№и«яяяя.'М Дата ЕЕМ www.ioit.ru
Рисунок 3 - Наклейка оптического блока
Программное обеспечение
Измерители содержат встроенное программное обеспечение (далее - ПО), которое устанавливается на стадии производства.
Основные функции ПО: управление экспериментом, взаимодействие с препроцессором (подсистема сбора, предварительной обработки сигнала и передачи данных на компьютер), управление координатным устройством (юстировочной платформой), визуализация данных, работа с архивом экспериментов, настройка оборудования.
Нормирование метрологических характеристик проведено с учётом того, что встроенное программное обеспечение является неотъемлемой частью измерительной системы.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ЛАД-0 |
|
Номер версии (идентификационный номер) ПО |
1.2.хх.х1 |
|
Символами «хх.х» обозначена метрологически незначимая часть ПО, х может принимать любые цифровые значения от 0 до 9 | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики средства измерений
Основные технические и метрологические характеристики приведены в таблицах 2,3,4
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости потока: Vx, Vy, м/с Vz, м/с |
от 0,05 до 80 от 0,05 до 80 |
|
Пределы допускаемой относительной погрешности при измерении скорости потока: Vx, Vy, % Vz, % |
±0,5 ±3 |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Фокусное расстояние выходного объектива оптического модуля, мм |
250, 500, 1000 |
|
Диапазон перемещения координатного устройства, мм |
250 |
|
Габаритные размеры одного оптического блока, мм, не более - высота - ширина |
200 270 |
|
Наименование характеристики |
Значение |
|
- длина |
600 |
|
Масса оптического модуля, кг, не более |
22 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
220±22 50/60 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +15 до +30 90 |
аблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч, не менее |
8000 |
Знак утверждения типа
наносится на боковую панель прибора методом наклейки и на титульный лист руководства по эксплуатации типографическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Измеритель скорости лазерный доплеровский в составе: |
ЛАД-0хх |
1 шт. | |
|
Оптический модуль |
- |
1 или 2 шт. |
В зависимости от модификации |
|
Кабель оптического модуля |
- |
1 или 2 шт. |
В зависимости от модификации |
|
Кабель питания |
- |
2 шт. | |
|
Координатное устройство |
- |
* |
В зависимости от модификации |
|
Блок управления координатного устройства |
- |
* |
В зависимости от модификации |
|
Кабель координатного устройства |
- |
* |
В зависимости от модификации |
|
Упаковка |
- |
1 шт. | |
|
Кабель координатного устройства |
- |
* |
В зависимости от модификации |
|
Руководство по эксплуатации |
Р5 165 00 00 00 РЭ |
1 экз. | |
|
Примечание -* - по согласованию с заказчиком | |||
Сведения о методах измерений
приведены в разделе 4 «Общие сведения» руководстве по эксплуатации Р5 165 00 00 00 РЭ
«Измеритель скорости лазерный доплеровский ЛАД-0хх».
Нормативные документы
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г. № 2815;
ТУ 4278-001-82302375-2008 Измерители скорости лазерные доплеровские ЛАД-0хх.
Технические условия.
