pH-метры-анализаторы воды HI22xx, HI991xx, HI991xxx
| Номер в ГРСИ РФ: | 46716-11 |
|---|---|
| Производитель / заявитель: | Фирма "Hanna Instruments", Германия |
Для измерения рН, окислительно-восстановительного потенциала, удельной электрической проводимости и температуры воды и водных растворов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46716-11 |
| Наименование | pH-метры-анализаторы воды |
| Модель | HI22xx, HI991xx, HI991xxx |
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 31.01 |
| Год регистрации | 2011 |
| Страна-производитель | Румыния |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 25.04.2016 |
| Номер сертификата | 42582 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1981 от 25.04.11 п.12 |
Производитель / Заявитель
Фирма "HANNA Instruments", Румыния
Румыния
Str. Heltai Gaspar, 9A, 400427 Cluj-Napoca Jud. Cluj, тел. +40-264-599459, факс +40-264-598740, E-mail: info@hannainst.ro
Поверка
| Методика поверки / информация о поверке | Р 50.2.036-04, ГОСТ 8.354-85, ГОСТ 8.450-81 |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 8150 |
| Найдено поверителей | 126 |
| Успешных поверок (СИ пригодно) | 7883 (97%) |
| Неуспешных поверок (СИ непригодно) | 267 (3%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 46716-11: Описание типа СИ | Скачать | 1001.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
рН-метры - анализаторы воды серий Н122хх, Н1991хх, Н1991ххх предназначены для измерения рН, окислительно-восстановительного потенциала, удельной электрической проводимости и температуры воды и водных растворов.
Описание
Принцип действия анализаторов - потенциометрический в режиме измерений рН и окислительно-восстановительного потенциала; контактный кондуктометрический на переменном токе в режиме измерения удельной электрической проводимости (УЭП); в режиме температуры принцип действия основан на регистрации сигналов от первичного термисторного преобразователя.
Анализаторы состоят из измерительного преобразователя и комбинированных датчиков (первичных преобразователей), обеспечивающих измерение параметров водной среды.
Конкретные модификации анализаторов каждой серии, специфические особенности их эксплуатации приведены в таблице 1.
Таблица 1
|
Серия |
Модификации |
Особенности применения |
Особенности градуировки |
|
Н122хх |
HI2210 HI2211 HI2215 HI2216 HI2221 HI2222 HI2223 |
Для применения в лабораторных условиях Для вина |
По 1 или 2-м точкам -« До 5-ти точек -«- -« По 1 или 2-м точкам До 5-ти точек |
|
Н1991хх |
HI99121 HI99131 HI99141 HI99151 HI99161 HI99163 HI99171 HI99181 |
Для почвы Для гальв.ванн Водонипроницаемый Для пива Для молока Для мяса Для кожи и бумаги Для косметики и лекарств |
По 1 или 2-м точкам |
|
Н1991ххх |
HI991001 HI991002 HI991003 HI991300 HI991301 |
Для применения в полевых условиях |
По 1 или 2-м точкам |

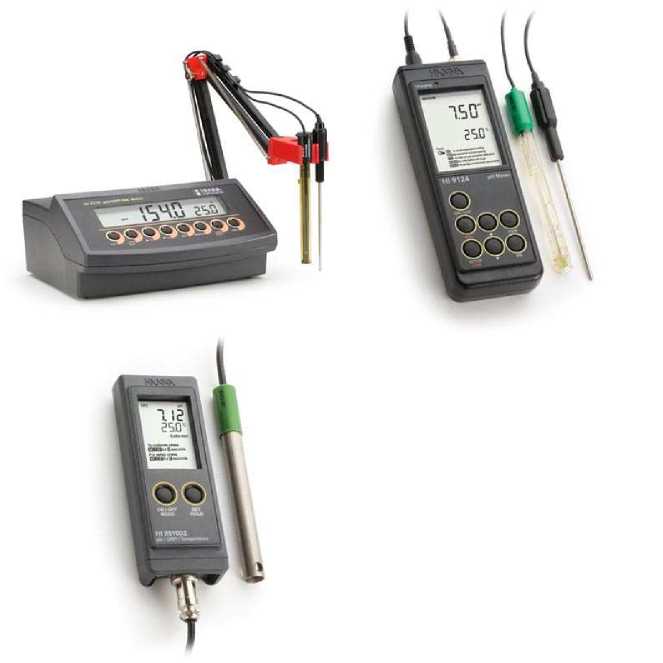

Внешний вид анализаторов приведен на рисунке:
Программное обеспечение
Анализаторов оснащены встроенным программным обеспечением с наименованием версии, соответствующим наименованию модификации. Основные функции программного обеспечения: обработка сигналов от первичных преобразователей и пересчет их в единицы рН, мВ, См/см; хранение данных калибровки и результатов измерений, вывод данных на ЛСД экран и на компьютер через USB интерфейс.
Идентификационные данные программного обеспечения приведены в таблице 2:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
|
Н122хх, HI991xxx HI991xx |
Не предусмотрено |
Н122хх, HI991xxx HI991xx |
Отсутствует |
Отсутствует |
Программное обеспечение анализаторов заложено в микросхемах серий 80С52 и 80С54, записывается в микроконтроллер в процессе производства и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации прибора не предусмотрено. Уровень защиты от непреднамеренных и преднамеренных изменений - А по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании их характеристик.
Технические характеристики
Основные технические и метрологические характеристики рН-метров-анализаторов воды приведены в таблицах 3,4,5.
Лист № 3
Всего листов 6
Таблица 3 Метрологические и технические характеристики рН-метров серии Н1991ххх
|
Модификация |
Диапазон измерений |
Пределы допускаемой погрешности |
Габаритные размеры |
Масса |
|
HI 991001 |
рН: от 0 до 14 рН Т: от 0 до 100 °С (от - 5 до 105 °С) |
±0,04 рН ± 0,5 °С (<60 °С) ± 1,0 °С (>60 °с) |
150х58х36 мм |
205 г |
|
HI 991002 |
рН: от 0 до 14 рН ОВП: ±1999 мВ Т: от 0 до 100 °С (от - 5 до 105 °С) |
±0,04 рН ±3 мВ ± 0,5 °С (<60 °С) ± 1,0 °С (>60 °С) |
150х58х36 мм |
205 г |
|
HI 991003 |
рН: от 0 до 14 рН ОВП: ±1999 мВ Т: от 0 до 100 °С (от - 5 до 105 °С) |
±0,04 рН ±3 мВ ± 0,5 °С (<60 °С) ± 1,0 °С (>60 °с) |
150х58х36 мм |
205 г |
|
HI991300 |
рН: от 0 до 14 рН УЭП: от 0 до 3999 мкСм/см Т: от 0 до 60 °С |
±0,03 рН ±5 % (привед.) ± 0,5 °С |
150х80х36 мм |
210 г |
|
HI991301 |
рН: от 0 до 14 рН УЭП: от 0 до 20 мСм/см Т: от 0 до 60 °С |
±0,03 рН ±5 % (привед.) ± 0,5 °С |
150х80х36 мм |
210 г |
Таблица 4 Метрологические и технические характеристики рН-метров серии Н1991хх
|
Модификация |
Диапазон измерений |
Пределы допускаемой погрешности |
Габаритные размеры |
Масса |
|
HI991хх |
рН: от 0 до 14 рН Т: от 0 до 100* °С (от - 5 до 105 °С) |
±0,04 рН ± 0,5 °С (<60 °С) ± 1,0 °С (>60 °с) |
150х80х36 мм |
210 г |
*- для модели HI99161 до 60оС
Таблица 5 Метрологические и технические характеристики рН-метров серии Н122хх
|
Модификация |
Диапазон измерений (показаний) |
Пределы допускаемой погрешности |
Габаритные размеры |
Масса |
|
HI 2210 |
рН: от 0 до 14 рН Т: от 0 до120 °С (от - 9,9 до 120 °С) |
±0,03 рН ± 0,5 °С (<100 °С) ± 1,0 °С (>100 °С) |
240х182х74 |
1100 г |
|
HI 2211 |
рН: от 0 до 14 рН Т: от 0 до 120 °С (от - 9,9 до 120 °С) ОВП: ±399,9 мВ ОВП: ±2000 мВ |
±0,03 рН ± 0,5 °С (<100 °С) ± 1,0 °С (>100 °с) ±1 мВ ±2 мВ |
240х182х74 |
1100 г |
|
HI 2215 |
рН: от 0 до 14 рН Т: от 0 до 120 °С (от - 20 до 120 °С) ОВП: ±999,9 мВ ОВП: ±2000 мВ |
±0,03 рН ± 0,5 °С (<100 °С) ± 1,0 °С (>100 °с) ±1 мВ ±2 мВ |
235х222х109 |
1300 г |
|
HI 2216 |
рН: от 0 до 14 рН Т: от 0 до 120 °С (от - 20 до 120 °С) ОВП: ±999,9 мВ ОВП: ±2000 мВ |
±0,03 рН ± 0,5 °С (<100 °С) ± 1,0 °С (>100 °с) ±1 мВ ±2 мВ |
235х222х109 |
1300 г |
|
HI 2221 |
рН: от 0 до 14 рН Т: от 0 до 120 °С (от - 20 до 120 °С) ОВП: ±699,9 мВ ОВП: ±2000 мВ |
±0,03 рН ± 0,5 °С (<100 °С) ± 1,0 °С (>100 °с) ±1 мВ ±2 мВ |
235x222x109 |
1300 г |
|
HI 2222 |
рН: от 0 до 14 рН Т: от 0 до 120 °С (от - 20 до 120 °С) ОВП: ±699,9 мВ ОВП: ±2000 мВ |
±0,03 рН ± 0,5 °С (<100 °С) ± 1,0 °С (>100 °с) ±1 мВ ±2 мВ |
235x222x109 |
1300 г |
|
HI 2223 |
рН: от 0 до 14 рН Т: от 0 до 120 °С (от - 20 до 120 °С) ОВП: ±999,9 мВ ОВП: ±2000 мВ |
±0,03 рН ± 0,5 °С (<100 °С) ± 1,0 °С (>100 °с) ±1 мВ ±2 мВ |
235x222x109 |
1300 г |
Параметры электрического питания:
для модификаций 991001,991002, 991003 - три батареи тип ААА;
для модификаций 991300, 991301 - четыре батареи тип ААА;
для серии HI 991хх - три батареи тип АА (для модификации HI99161- четыре батареи типа АА)
для серии HI22xx - от сети переменного тока напряжение 220В (+10%,-15%) через адаптер12 В.
Условия эксплуатации анализаторов:
- диапазон температуры окружающей среды для серий HI991xxx, HI991xx от 0 °С до 50 °С;
для серий HI22xx от 10 до 40 °С
- относительная влажность воздуха до 95 % (без конденсации).
Знак утверждения типа
Знак утверждения типа наносится на титульные листы руководства по эксплуатации методом компьютерной печати и на лицевую панель анализатора в виде наклейки.
Комплектность
В комплект поставки входят рН-метр-анализатор воды, руководство по эксплуатации и следующие комплектующие в зависимости от модификации:
|
Обозначение |
Наименование комплектующиx изделий |
|
HI 1131В |
Комбинированный электрод для HI2210, HI 2211, HI 2215, HI 2216 |
|
HI 1131P |
Комбинированный электрод для HI2221, HI2223 |
|
HI1048P |
Комбинированный электрод для HI2222 |
|
HI1296D |
Комбинированный электрод для HI99151 |
|
FC 202D |
Комбинированный электрод для HI99161 |
|
FC 232D |
Комбинированный электрод для HI99163 |
|
HI 1414D |
Комбинированный электрод для HI99171 |
|
HI 1414D/50 |
Комбинированный электрод для HI99181 |
|
HI1296D |
Комбинированный электрод для HI991001, HI991002 |
|
HI1297D |
Комбинированный электрод для HI991003 |
|
HI 1288 |
Комбинированный электрод для HI991300, HI991301 |
|
HI 700661 |
Раствор для очистки электрода для HI99151 |
|
HI 700642 |
Раствор для очистки электрода для HI99161 |
|
HI 700630 |
Раствор для очистки электрода для HI99163 |
|
HI 700680 |
Раствор для очистки электрода для HI99171 |
|
HI 700621 |
Раствор для очистки электрода для HI99181 |
|
HI 7662 |
Температурный датчик (для HI22xx) |
|
HI 7071 |
Раствор электролита (для HI22xx) |
|
HI 76404 |
Держатель для электрода (для HI22xx) |
|
HI710006 |
Блок питания SED-12500V |
|
HI 7004 |
Буферный раствор pH 4,01 |
|
HI 7007 |
Буферный раствор pH 7,01 |
|
HI 7009 |
Буферный раствор pH 9,18 |
|
HI 7010 |
Буферный раствор pH 10,01 |
|
HI7030, HI8030, HI70030 |
Калибровочный раствор 12880 мкСм/см (для HI991300, HI991301) |
|
HI7031, HI8031, HI 70031 |
Калибровочный раствор 1413 мкСм/см (для HI991300, HI991301) |
|
HI7032, HI70032 |
Калибровочный раствор 1382 мг/дм3 (для HI991300, HI991301) |
|
HI7038, HI70038 |
Калибровочный раствор 6,44 г/дм3 (для HI991300, HI991301) |
|
HI70442 |
Калибровочный раствор 1500 мг/дм3 (для HI991300, HI991301) |
|
HI 70300 |
Раствор для хранения электродов |
|
HI 7669/2W |
Датчик температуры |
|
Акссесуры | |
|
HI 7100023 |
Резиновый ударозащитный чехол |
|
HI 710008 |
Резиновый ударозащитный чехол |
Поверка
осуществляется в режиме измерений рН и температуры по Рекомендации Р 50.2.036-2004 «ГСИ. рН-метры и иономеры. Методика поверки»; в режиме измерений удельной электрической проводимости по ГОСТ 8.354-85 «Анализаторы жидкости кондуктометрические. Методика поверки»; в режиме измерений потенциалов по ГОСТ 8.450-81 «ГСИ. Шкала окислительных потенциалов водных растворов»
Сведения о методах измерений
Методы измерений изложены, например, в следующих нормативных документах:
ГН 2.1.7.2041-06 «Предельно допустимые концентрации (ПДК) химических веществ в почве. Гигиенические нормативы»;
РД 52.24.495955 «МУ.Методика выполнения измерений рН и удельной электропроводности вод»;
РД 52.10.243-92 «Методика электрометрического определения pH морской воды»;
ГОСТ 26423-85 «Метод определения удельной электрической проводимости, рН и плотного остатка водяной вытяжки»;
СанПин 2.1.4.559.-96 «Гигиенические нормативы содержания вредных веществ в питьевой воде»
РД.52.04.186-89 «Определение концентрации примесей в атмосферных осадках и снежном покрове. Определение рН»;
ГОСТ Р 53359-2009 «Молоко и продукты переработки молока. Метод определения рН».
Нормативные документы
ГОСТ 8.120-99 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений рН»;
Лист № 6
Всего листов 6
ГОСТ 8.457-00 «ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей;
Техническая документация фирмы «HANNA Instruments».
Рекомендации к применению
- при осуществлении деятельности в области охраны окружающей среды;
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- при осуществлении деятельности в области гидрометеорологии;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
