Генераторы-калибраторы гармонических сигналов СК6-122
| Номер в ГРСИ РФ: | 46781-11 |
|---|---|
| Производитель / заявитель: | ООО "Завод электронной техники" (ЗЭТ), г.Москва |
Генератор-калибратор предназначен для воспроизведения гармонических сигналов с заданными нормированными значениями амплитуды и частоты, а также сигналов с заданными нормированными значениями амплитуды и частоты первой гармоники и коэффициента гармоник Кг.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46781-11 |
| Действует | по 31.03.2031 |
| Наименование | Генераторы-калибраторы гармонических сигналов |
| Модель | СК6-122 |
| Приказы |
№419 от
10.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 051189f7-8335-abcf-0a5a-069a88e622f2 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 6684-005-56734062-2010 |
| Класс СИ | 35.03 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 18.05.2016 |
| Номер сертификата | 42621 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2245 от 18.05.11 п.12 |
Производитель / Заявитель
ООО «Завод электронной техники», РОССИЯ, г. Москва, Зеленоград, Панфиловский пр-кт, дом 10 стр. 1; ЗАО "НПЦентр", РОССИЯ, г.Москва
Россия
Юр.адрес: 124489, Зеленоград, корп.601-А, 2 этаж, факт.адрес Зеленоград, Панфиловский пр-т, д.10, стр.1, тел./факс (495) 739-0785, тел. 982-5912, E-mail: info@npcentre.ru
Поверка
| Методика поверки / информация о поверке |
ЦЕКВ.411648.010РЭ Генератор - калибратор гармонических сигналов СК6-122 п.4 Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 341 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 02.04.2026 |
Поверители
Скачать
|
46781-11: Описание типа
2016-46781-11.pdf
|
Скачать | 375.7 КБ | |
|
46781-11: Методика поверки
2021-mp46781-11.pdf
Файл устарел
|
Скачать | 99.5 КБ | |
|
46781-11: Описание типа
2026-46781-11.pdf
|
Скачать | 303.5 КБ | |
|
46781-11: Методика поверки
ЦЕКВ.411648.010РЭ
2021-mp46781-11-1.pdf
|
Скачать | 99.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Генератор-калибратор предназначен для воспроизведения гармонических сигналов с заданными нормированными значениями амплитуды и частоты, а также сигналов с заданными нормированными значениями амплитуды и частоты первой гармоники и коэффициента гармоник Кг.
Генератор-калибратор имеет возможность воспроизведения гармонических сигналов в многотоновом режиме с заданными нормированными значениями амплитуды и частоты.
Генератор-калибратор может применяться для поверки рабочих эталонов 2-го разряда единицы коэффициента гармоник по действующей государственной поверочной схеме, а также рабочих средств измерений коэффициента гармоник (измерителей нелинейных искажений) и при исследованиях средств измерений и радиотехнической аппаратуры различного назначения.
Описание
Генератор-калибратор СК6-122 работает под управлением ПЭВМ, на которой установлены операционная система «Windows XP» и программное обеспечение «Клиринг-К».
Принцип действия генератора-калибратора основан на цифро-аналоговом преобразовании задаваемых в цифровом коде значений частоты, напряжения и фазовых сдвигов в выходные аналоговые величины.
Блок электронный генератора-калибратора СК6-122 выполнен в настольном исполнении с электропитанием от сети 220 В/50 Гц. В его конструкции отсутствуют наружные элементы подстройки и регулировки. В корпусе генератора-калибратора расположены плата генератора, ступенчатый резистивный аттенюатор сопротивлением (600 ± 1) Ом и блок питания платы генератора.
Плата генератора включает в себя тактовый кварцевый генератор, специализированный процессор на основе FPGA микросхемы XC3S400 для генерирования цифровых данных, связанный по интерфейсу USB с ПЭВМ, 16-тиразрядный ЦАП и усилитель, с выхода которого сигнал с параметрами, заданными по команде ПЭВМ, поступает на аттенюатор и далее на выход генератора-калибратора. При помощи ПЭВМ задаются следующие параметры сигнала: частота, коэффициент гармоник, вид спектра, амплитуда.
Защита от несанкционированного доступа производится нанесением на предприятии-изготовителе специальной пломбы на верхней панели корпуса прибора.
По техническим требованиям генераторы-калибраторы соответствуют ГОСТ 22261-94, по устойчивости и прочности к климатическим и механическим воздействиям СК6-122 соответствуют группе 2 ГОСТ 22261-94 с диапазоном рабочих температур от + 10 до + 35 о С.

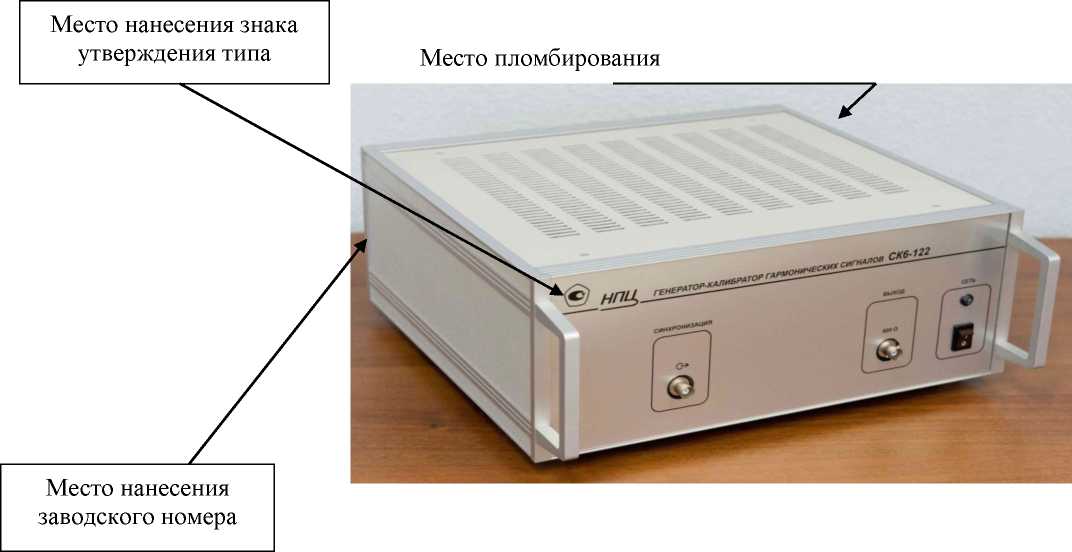

Общий вид генератора-калибратора гармонических сигналов СК6-122 с указанием места нанесения знака утверждения типа, заводского номера, а также места пломбировки представлены на рисунке 1.
Каждый экземпляр генератора-калибратора имеет заводской номер, расположенный на задней панели корпуса. Заводской номер имеет цифровой формат и наносится с помощью цифровых штампов, травлением, гравированием, типографским или иным пригодным способом.
Нанесения знака поверки не предусмотрено.

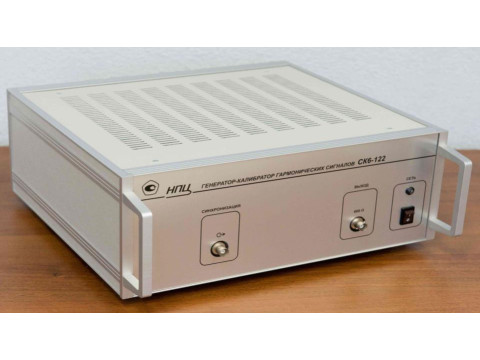

Рисунок 1 - Общий вид генератора-калибратора гармонических сигналов СК6-122, место пломбировки, место нанесения знака утверждения типа и заводского номера
Программное обеспечение
Основная неизменяемая при обновлении метрологически значимая часть ПО «зашита» в специализированном процессоре, который находится внутри опломбированного корпуса СК6-122 и защищена хешированием. По единственному доступному для пользователя интерфейсу (USB) изменение этой части ПО невозможно физически. Калибровочные константы, получаемые при настройке генератора-калибратора, индивидуальные для каждого экземпляра генератора-калибратора и влияющие на его метрологические параметры, входят в эту часть ПО. Компакт-диск с ПО «Клиринг-К», который входит в комплект поставки генератора-калибратора, содержит исполняемые файлы, защищенные от внешних воздействий хешированием.
Контрольная сумма неизменяемой метрологически значимой части ПО: 9576C2F5.
Таблица 1- Идентификационные данные ПО
|
Уровень защиты |
Класс риска C для СИ категории U по WELMEC 7.2 Issue 4, 2009; уровень защиты «С» по МИ 3286-2010 | |
|
Идентификационное наименование |
Идентификационный номер версии |
Алгоритм проверки идентификации ПО |
|
«Клиринг-К» |
Версия 1 |
Основная неизменяемая при обновлении метрологически значимая часть ПО «зашита» в специализированном процессоре, который защищен от внешних воздействий. Алгоритм проверки идентификации изменяемой части ПО заключается в вычислении хеш-функции и сравнении результата с числом, указанным в формуляре прибора |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения частоты гармонического сигнала |
от 0,1 Гц до 1 МГ ц |
|
Дискретность воспроизведения частоты гармонического сигнала, Гц |
0,024 |
|
Пределы допускаемой абсолютной погрешности воспроизведения частоты первой гармоники |
±(240’4 -F* + 0,024) |
|
Диапазон воспроизведения амплитуды первой гармоники на нагрузке (600±1) Ом, В |
от 0,01 до 10 |
|
Дискретность воспроизведения амплитуды первой гармоники на нагрузке (600±1) Ом, мВ |
10 |
|
Пределы допускаемой абсолютной погрешности воспроизведения амплитуды первой гармоники на нагрузке (600 ± 1) Ом |
± (0,01-А** + 1 мВ) |
|
Диапазон воспроизведения коэффициента гармоник, % |
от 0,001 до 100 |
|
Дискретность воспроизведения Кг, % |
0,001 |
|
Пределы допускаемой абсолютной погрешности воспроизведения Кг при амплитуде первой гармоники от 0,5 до 8 В не более значений, которые определяются по приведенным ниже формулам. А - безразмерная величина, численно равная воспроизведенному значению амплитуды первой гармоники, В | |
Продолжение таблицы 2
|
Диапазон частот |
Исполнение СК6-122 |
Исполнение СК6-122-01 |
|
0,1 - 10 Гц |
±(0,02-Кг + 0,002-А-1 + 0,001) % |
±(0,02-Кг + 0,002\Л-1 + 0,005) % |
|
Свыше 10 до 200 Гц |
±(0,01-Кг + 0,001 •А-1 + 0,001) % |
±(0,01-Кг + 0,001 •А-1 + 0,005) % |
|
Свыше 0,20 до 20 кГц |
±(0,006-Кг + 0,0003 •А-1 + 0,0005) % |
±(0,006-Кг + 0,0003 •А-1 + 0,005) % |
|
Свыше 20 до 200 кГц |
±(0,01-Кг + 0,00ГА-1 + 0,0015) % |
±(0,01-Кг + 0,00ГА-1 + 0,005) % |
|
где * F - устанавливаемая частота, Гц; * * А - устанавливаемая амплитуда, В. | ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - ширина - длина - высота Масса, кг, не более |
341 305 145 6,5 |
|
Рабочие условия применения температура окружающего воздуха, °C относительная влажность воздуха при температуре плюс 25 °C, %, не более атмосферное давление, кПа |
от +10 до +35 80 от 70 до 106,7 |
|
Условия хранения температура окружающего воздуха, °C относительная влажность воздуха при температуре плюс 25 °C, %, не более атмосферное давление, кПа |
от -25 до +55 95 от 70 до 106,7 |
|
Параметры электромагнитно й совместимости (помехоэмиссия, помехоустойчивость) |
по ГОСТ Р 51522-99 для оборудования класса Б |
|
Безопасность |
по ГОСТ Р 51350-99 |
|
Степень защиты от поражения электрическим током |
класс I по ГОСТ 12.2.007.0-75 |
|
Мощность, потребляемая от сети электропитания 220 В, 50 Гц, ВА, не более |
40 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Полный средний срок службы, лет, не менее |
5 |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель генератора-калибратора методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность генератора-калибратора СК6-122
|
Обозначение |
Наименование |
Количес тво |
Примеч ание |
|
ЦЕКВ.411648.010 |
Генератор-калибратор гармонических сигналов СК6-122 |
1 | |
|
Сетевой кабель электропитания |
1 |
1,8 м | |
|
Кабель связи с ПЭВМ, интерфейс USB |
1 |
1,8 м | |
|
ЦЕКВ.411648.010РЭ |
Генератор-калибратор гармонических сигналов СК6-122. Руководство по эксплуатации (с методикой поверки) |
1 | |
|
ЦЕКВ.411648.010ФО |
Генератор-калибратор гармонических сигналов СК6-122. Формуляр |
1 | |
|
Свидетельство о первичной поверке |
1 | ||
|
Компакт-диск с ПО «Клиринг-К» |
1 | ||
|
ОЮО.480.003ТУ |
Вставка плавкая ВП1-1А-250В |
4 | |
|
Упаковка |
1 |
Таблица 6 - Комплектность поставки генератора-калибратора СК6-122-01
|
Обозначение |
Наименование |
Количес тво |
Примеч ание |
|
ЦЕКВ.411648.010 |
Генератор-калибратор гармонических сигналов СК6-122-01 |
1 | |
|
Сетевой кабель электропитания |
1 |
1,8 м | |
|
Кабель связи с ПЭВМ, интерфейс USB |
1 |
1,8 м | |
|
ЦЕКВ.411648.010РЭ |
Генератор-калибратор гармонических сигналов СК6-122. Руководство по эксплуатации (с методикой поверки) |
1 | |
|
ЦЕКВ.411648.010ФО |
Генератор-калибратор гармонических сигналов СК6-122-01. Формуляр |
1 | |
|
Свидетельство о первичной поверке |
1 | ||
|
Компакт-диск с ПО «Клиринг-К» |
1 | ||
|
ОЮО.480.003ТУ |
Вставка плавкая ВП1-1А-250В |
4 | |
|
Упаковка |
1 |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ЦЕКВ.411648.010 РЭ «Генератор-калибратор гармонических сигналов СК6-122. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ТУ 6684-005-56734062-2010. Генераторы-калибраторы гармонических сигналов
СК6-122. Технические условия.
