Меры профильные ПРО-10
| Номер в ГРСИ РФ: | 46835-11 |
|---|---|
| Производитель / заявитель: | ОАО "Завод Протон-МИЭТ", г.Москва |
Для передачи размера единицы длины в области измерений параметров шероховатости Ra, Rz, R и RSm в диапазоне 10^(-8)...10^(-4) м и поверки (калибровки) приборов для измерений параметров шероховатости и профиля поверхности, а также оптических, электронных и других микроскопов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46835-11 |
| Действует | по 19.05.2016 |
| Наименование | Меры профильные |
| Модель | ПРО-10 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c018d36f-b40a-c959-d590-b67f4b061307 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 3932-004-70281271-2011 |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 19.05.2016 |
| Номер сертификата | 42678 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2274 от 19.05.11 п.08 |
Производитель / Заявитель
ОАО "Завод Протон-МИЭТ", РОССИЯ, г.Москва
Россия
124498, Зеленоград, пр-д 4806, д.5, стр.20 Тел/факс: 7 (499) 720-85-31, E-mail: logi@miee.ru
Поверка
| Методика поверки / информация о поверке | МП 46835-11 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 585 (99%) |
| Неуспешных поверок (СИ непригодно) | 3 (1 %) |
| Актуальность информации | 03.12.2025 |
Поверители
Скачать
|
46835-11: Описание типа
2011-46835-11.pdf
|
Скачать | 154.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Меры профильные ПРО-10 предназначены для передачи размера единицы длины в области измерений параметров шероховатости Ra, Rz, R и RSm в диапазоне от 10-8 до 10-4 м и поверки (калибровки) приборов для измерений параметров шероховатости и профиля поверхности, а также оптических, электронных и других микроскопов.
Описание
Меры профильные ПРО-10 представляют собой плоские кремниевые пластины с нанесенными на их рабочую поверхность периодическими неровностями, имеющими профиль трапецеидальный, прямоугольный и близкий к синусоидальному. Меры выполнены методом масочного травления. Для обеспечения жесткости при их использовании пластины кремния вклеены в массивное основание.
Меры по заказу могут комплектоваться в наборы. Количество мер в наборе зависит от диапазона и количества поддиапазонов измерений поверяемого средства измерений.
Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон номинальных значений параметра Ra, мкм |
от 0,005 до 100 вкл. |
|
Диапазон номинальных значений параметров Rz, Rmax, мкм |
от 0,01 до 400 вкл. |
|
Диапазон номинальных значений параметра RSm, мкм |
от 20 до 2000 вкл. |
|
Пределы допускаемого среднеквадратического отклонения (СКО) параметра Ra, % |
± 3 |
|
Габаритные размеры меры, мм, не менее - длина - ширина - толщина |
30 20 8 |
|
Размер рабочей области меры, мм, не менее - длина - ширина |
20 5 |
|
Масса меры, г, не менее |
50 |
|
Диапазон рабочих температур, °С Относительная влажность воздуха, % |
20±3 65±15 |

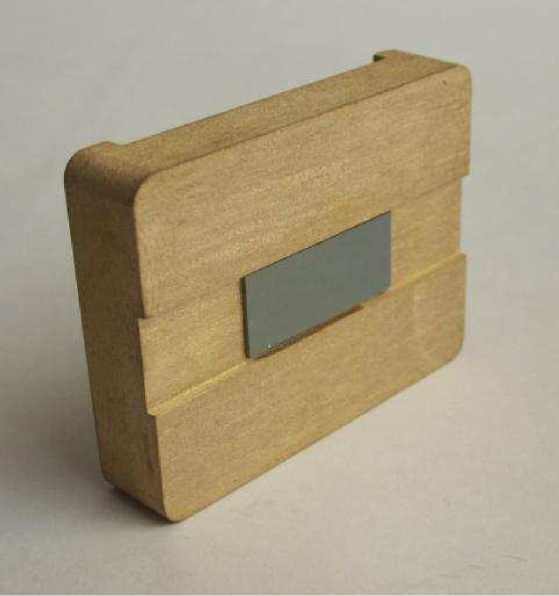

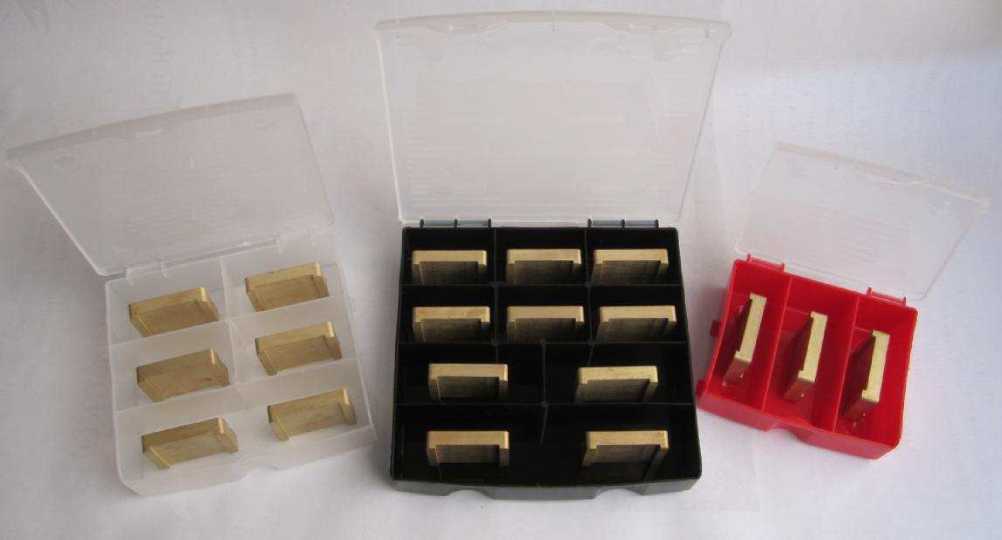

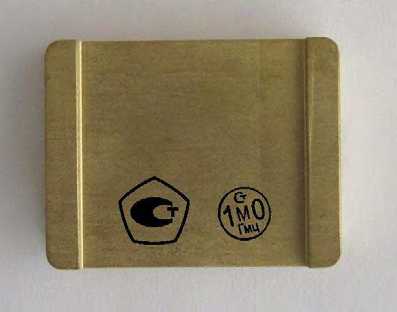

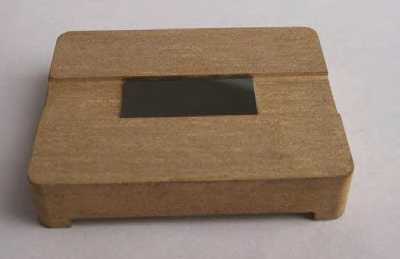

Меры профильные ПРО-10 в комплекте из 3-х, 6-ти и 10-ти мер (вверху) и отдельные меры (внизу) - виды сбоку, сверху и снизу с указанием мест нанесения знака утверждения типа и поверительного клейма
Знак утверждения типа
Знак утверждения типа наносится снизу на основание меры методом наклейки и на титульный лист паспорта мер методом печати.
Комплектность
|
Наименование |
Количество |
|
Мера профильная |
по заказу |
|
Футляр |
1 шт. |
|
Паспорт |
1 экз. |
|
Методика поверки |
1 экз. |
Поверка
осуществляется в соответствии с документом «Меры профильные ПРО-10. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в марте 2011 года и включенным в комплект поставки мер.
Основным средством поверки является прибор для измерения текстуры поверхности серии Form Talysurf, фирмы Taylor Hobson, Великобритания, Госреестр № 20688-00, диапазон измерений параметров шероховатости Rmax, Rz от 0,005 до 12000 мкм, пределы допускаемой погрешности 2% ±4 нм, радиус щупа 2 мкм.
Сведения о методах измерений
Сведения о методе измерений содержатся в разделе 6 «Меры профильные ПРО-10. Паспорт»
Нормативные документы
ГОСТ 8.296-2011 «ГСИ. Государственный первичный специальный эталон и государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz и Ra в диапазоне 0,025.. .3000 мкм»
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6.50 м и длин волн в диапазоне 0,2 . 50 мкм»
ТУ 3932-004-70281271-2011 «Меры профильные ПРО-10. Технические условия»
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (разделов 14 пункта 3 и пункта 4 статьи 1 Федерального закона об обеспечении единства измерений № 102-ФЗ от 26.06.2008г.).
