Меры электрического сопротивления однозначные МС3050М

Назначение

Меры электрического сопротивления однозначные МС 3050 М предназначены для для хранения и передачи размера единицы электрического сопротивления в цепях постоянного тока в воздушной и жидкостной среде в условиях макроклиматических районов с умеренным и тропическим климатом

Описание

Меры электрического сопротивления однозначные МС 3050М(далее ОМЭС) выполнены в трех модификациях МС 3050М-1, МС 3050М-2, МС 3050М-3. Конструктивно каждой модификации ОМЭС соответствует индивидуальный корпус из алюминиевого сплава. Внутри корпуса расположен герметизированный резистивный элемент или группа элементов, погруженных в теплопроводящую пасту. Резистивный элемент изготовлен из прецизионного нихромового сплава. Выводы резистивного элемента соединены с двумя токовыми и двумя потенциальными зажимами, расположенными в верхней части корпуса на изоляционной панели. ОМЭС модификации МС 3050М-1 могут выпускаться в обычном, тропическом и экспортном исполнении.

Программное обеспечение отсутствует.

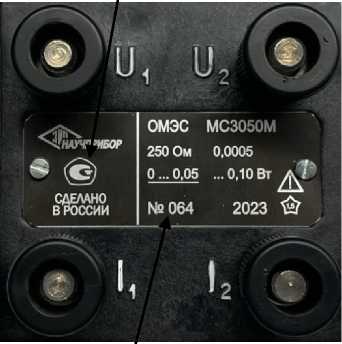

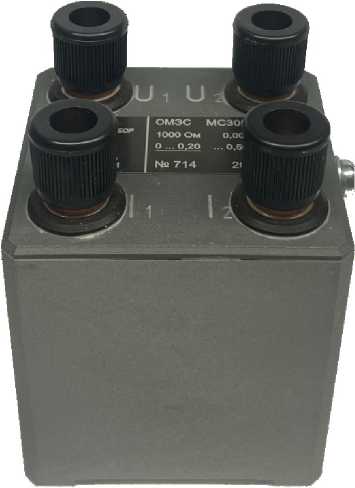

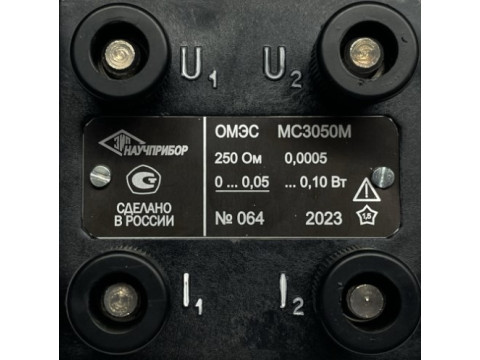

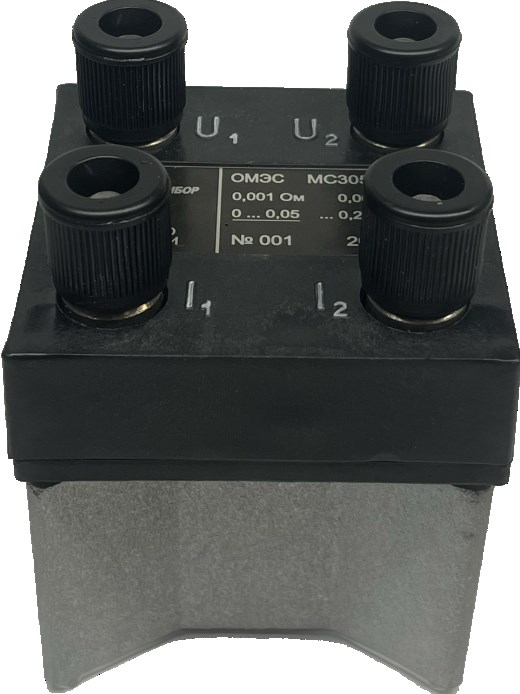

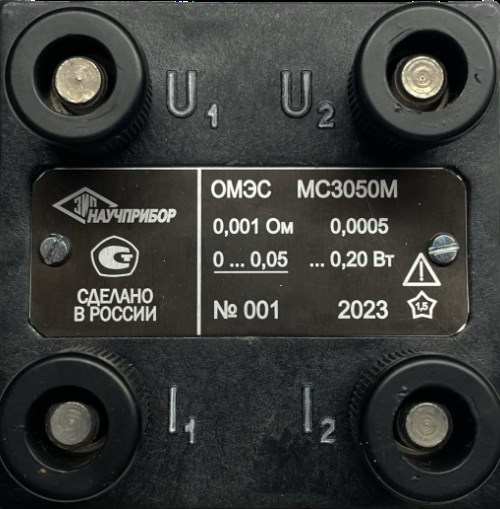

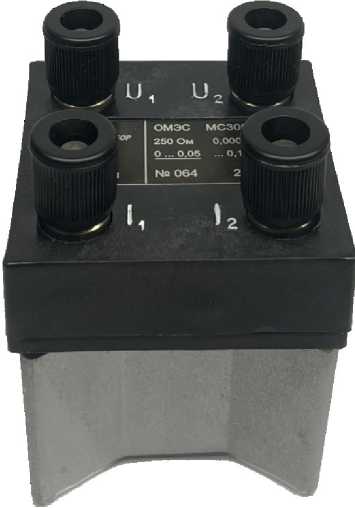

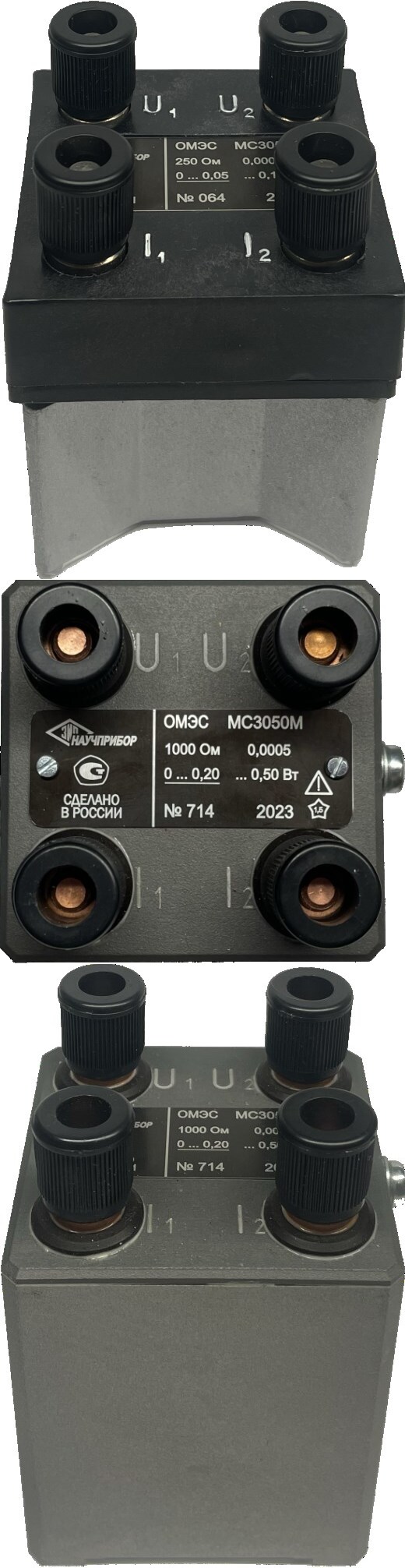

Фото

Технические характеристики

Модификация МС 3050М-1

Номинальные значения сопротивления Ом: из ряда 1-10“ (где n= 0,1,2,3,4,5) и не кратные десяти в диапазоне (1,1-99999).

Классы точности для всех номинальных значений ОМЭС — 0,0005; 0,001; 0,002.

Номинальная мощность расеяния ОМЭС, Вт            - 0,05.

Максимальная мощность , Вт

дляОМЭС классов 0,0005 и 0,001

дляОМЭС классов 0,002

Предельная мощность рассеяния ОМЭС, Вт

Предел допускаемой основной погрешности ОМЭС от нормирующего значения в течение года со дня поверки, % (годовая нестабильность сопротивления)

для класса точности 0,0005                                ±0,00025

для класса точности 0,001                                 ±0,0005

для класса точности 0,002                                 ±0,0008

Допускаемое относительное отклонение действительного значения сопротивления от номинального, % не более                                   ±0,005

Модификация МС 3050М-2

Номинальные значения сопротивления Ом: из ряда 1-10“ (где n= 0,1,2,3,4,) и не кратные десяти в диапазоне (1,1-99999).

Классы точности для всех номинальных значений ОМЭС — 0,0005; 0,001; 0,002,0,005; 0,01.

Номинальная мощность расеяния ОМЭС, Вт

Максимальная мощность , Вт

дляОМЭС классов 0,0005

дляОМЭС классов 0,001; 0,002;0,005;0,01

Предельная мощность рассеяния ОМЭС, Вт

Предел допускаемой основной погрешности ОМЭС от нормирующего значения в течение года со дня поверки, % (годовая нестабильность сопротивления) для класса точности 0,0005                                ±0,0005

для класса точности 0,001                                 ±0,001

для класса точности 0,002                                 ±0,0015

для класса точности 0,005                                 ±0,003

для класса точности 0,01                                  ±0,005

Допускаемое относительное отклонение действительного значения сопротивления от номинального, % не более                                   ±0,01

Модификация МС 3050М-3 Номинальное значение сопротивления, Ом             0,001; 0,01; 0,1

Классы точности для всех номинальных значений сопротивлений ОМЭС 0,001; 0,002; 0,005; 0,01

Номинальная мощность рассеяния ОМЭС, Вт                  0,05

Максимальная мощность рассеяния ОМЭС, Вт                 0,2

Предельная мощность рассеяния ОМЭС, Вт

Предел допускаемой основной погрешности ОМЭС от нормирующего значения в течение года со дня поверки, % (годовая нестабильность сопротивления)

для класса точности 0,002                                     ±0,002

для класса точности 0,005                                     ±0,005

для класса точности 0,01                                      ±0,01

Нормальные и рабочие условия применения приведены в таблице 1.

Таблица 1

Полный срок службы, лет                                    15

Масса, кг не более                                            0,9

Габаритные размеры, мм не более                             90х70х70

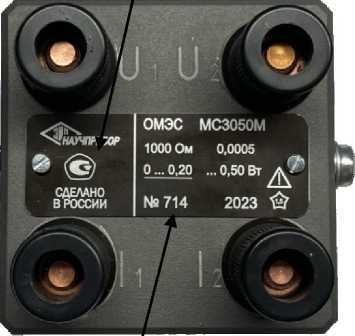

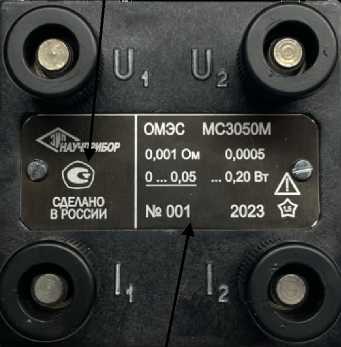

Знак утверждения типа

Знак утверждения типа наносят методом металлографики на шильдик ОМЭС и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

1. ОМЭС                                                     - 1 шт.

2. Руководство по эксплуатации ИУСН. 411632.000 РЭ            - 1 шт.

3. Формуляр ИУСН. 411632.000 ФО                           - 1 шт.

4. Футляр укладочный                                           - 1 шт.

Поверка

осуществляется по ГОСТ 8.237-2003 «ГСИ. Меры электрического сопротивления однозначные.

Методика поверки».

В перечень основного поверочного оборудования входят

компаратор сопротивления Р 3015 с диапазоном измерения сопротивлений (10-2 — 107)Ом;

установка УМИС-2М с диапазоном измерения сопротивлений (10-4 — 105 )Ом;

компаратор-калибратор универсальный КМ 300К с диапазоном измерения сопротивлений (10-4 -105) Ом;

рабочие эталоны сопротивления 1-го разряда и меры сопротивления класса точности 0,001 с

диапазоном измерения сопротивлений (10-4 — 105 )Ом.

термостат с рабочей температурой (20±0,1) °С;

тераомметр с диапазоном измерения от 5-107 до 1-1014 Ом и напряжением до 500В;

установка для испытания электрической прочности изоляции, мощностью не менее 0,25 kb^A на стороне высокого напряжения.

Сведения о методиках(методах) измерений мер электрического сопротивления однозначных МС 3050М

Руководство по эксплуатации ИУСН.411632.000 РЭ раздел 3

Нормативные документы

1 .ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия».

2 .ГОСТ 23737-79 «ГСИ. Меры электрического сопротивления. Общие технические условия».

3 .ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».

4 .ГОСТ 8.237-2003 «ГСИ. Меры электрического сопротивления однозначные. Методика поверки».

Рекомендации к применению

Осуществление мероприятий государственного контроля (надзора).
