Трансформаторы напряжения VSK I 10, VSK I 10b
| Номер в ГРСИ РФ: | 46848-11 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ZWAR", Польша |
Для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты. Устанавливаются в комплектные распределительные устройства внутренней установки электрических подстанцийи являются комплектующими изделиями.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 46848-11 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | VSK I 10, VSK I 10b | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3bfcbaa5-6388-6463-858c-c3032d52a921 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Год регистрации | 2011 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.02 |
| Год регистрации | 2011 |
| Страна-производитель | Польша |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 42692 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 2393 от 25.05.11 п.10 |
Производитель / Заявитель
Фирма "ZWAR S.A.", ПОЛЬША
Польша
Warsaw, Poland Тел. +48 22 608 0724 Факс +48 22 822 7346, (06-300 Przasnysz, ul. Lesno 59, Poland. Тел. +48 478 22 29 Факс +48 478 32 77)
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
46848-11: Описание типа
2011-46848-11.pdf
|
Скачать | 125.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения VSK I 10, VSK I 10b (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Трансформаторы устанавливаются в комплектные распределительные устройства внутренней установки электрических подстанций и являются комплектующими изделиями.
Описание
Трансформаторы напряжения относятся к классу измерительных преобразователей.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы VSK I 10, VSK I 10b - однофазные, электромагнитные, заземляемые.
Магнитопровод трансформаторов стержневого типа, обмотки расположены концентрически. Основная вторичная обмотка предназначена для измерения и учета электроэнергии, дополнительная вторичная обмотка - для защиты, питания цепей автоматики, управления, сигнализации или для контроля изоляции сети.

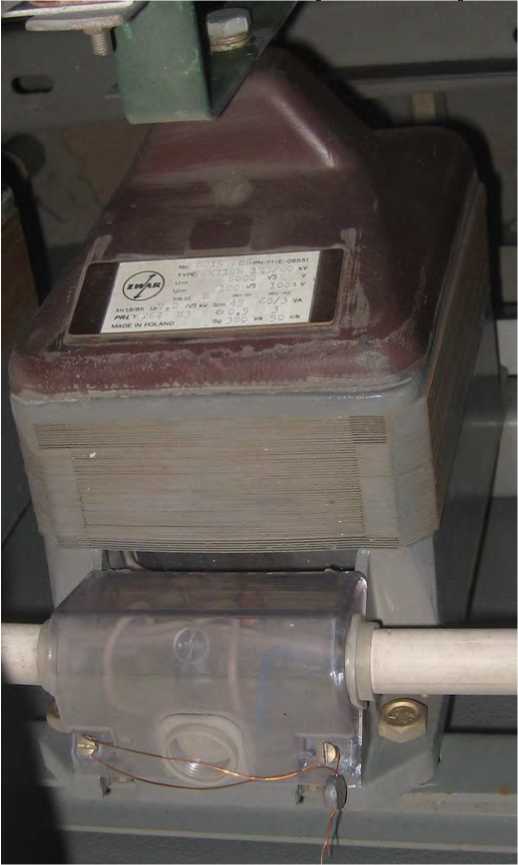

Корпус трансформатора состоит из литого основания, сердечника и покрышки. Выводы вторичной обмотки и заземляемый вывод первичной обмотки трансформаторов выполнены в виде болтов М6 и расположены в контактной коробке, закрываемой изоляционной пломбируемой крышкой в передней торцевой части трансформатора внизу.
Высоковольтный вывод «А» первичной обмотки расположен в центре верхней части трансформаторов.
Для крепления трансформаторов в месте установки на опорной поверхности трансформаторов имеются отверстия под болты М10.
Рабочее положение трансформаторов в пространстве - любое. В верхней части корпуса трансформаторы имеют табличку технических данных.
Трансформаторы изготовлены в двух модификациях VSK I 10 и VSK I 10b, отличающихся материалом корпуса.
Трансформаторы относятся к неремонтируемым и невосстанавливаемым изделиям.
Технические характеристики
Таблица 1 - Характеристики трансформаторов напряжения VSK I 10, VSK I 10b.
|
Характеристика |
Значение |
|
Наибольшее рабочее напряжение, кВ |
7,2/\3 |
|
Номинальное напряжение первичной обмотки, кВ |
6,0Л/3 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/^3 |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100; 100/3 |
|
Класс точности основной вторичной обмотки |
0,5 |
|
Класс точности дополнительной вторичной обмотки |
3,0; 3P |
|
Номинальная мощность основной вторичной обмотки, В^А |
от 45 до 100 |
|
Номинальная мощность дополнительной вторичной обмотки, В^А, |
от 20 до 45 |
|
Номинальная частота, Г ц |
50 |
|
Схема и группа соединения обмоток |
1/1/1-0-0 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
350x200x350 |
|
Масса, кг |
25 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УЗ |
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Комплектность
Таблица 2 - Комплектность трансформаторов напряжения VSK I 10, VSK I 10b.
|
№ п/п |
Наименование |
Модификация | |
|
VSK I 10 |
VSK I 10b | ||
|
1. |
Трансформатор |
34 шт. Зав. №№ 2815/87, 4932/87, 6418/81, 6782/81, 6788/81, 91/075, |
33 шт. Зав. №№ 01108/75, 01119/75, 01120/75, 2505, 2815/87, 3632/86, |
|
№ п/п |
Наименование |
Модиф |
шкация |
|
VSK I 10 |
VSK I 10b | ||
|
91/083, 91/090, 91/123, 91/823, 91/1134, 92/242, 93/005, 93/010, 93/050, 93/075, 93/076, 93/078, 93/172, 93/214, 96/368, 96/411, 96/425, 96/426, 96/431, 96/437, 96/439, 97/412, 97/418, 97/422, 97/423, 97/424, 97/425, 97/428 |
3698/86, 3955/84, 3962/84, 3969/84, 4189/87, 4932/87, 6441/81, 7424/87, 7428/87, 7432/87, 7433/87, 7438/87, 8199, 8205, 8238, 8240, 8250, 8934/87, 96/425, 96/426, 96/431, 96/437, 96/439, 96/487, 10493/81, 10497/81, 12125/80 | ||
|
2. |
Паспорт |
34 экз. |
33 экз. |
Поверка
осуществляется по ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15 (кл. т. 0,1), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы
1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
2. ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
3. Техническая документация фирмы «ZWAR S.A.», Польша.
Рекомендации к применению
- «осуществление торговли и товарообменных операций...» (п. 7 ч. 3 ст. 1 Федерального Закона от 26.06.2008 г. № 102-ФЗ «Об обеспечении единства измерений»);
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям» (п. 14 ч. 3 ст. 1 Федерального Закона от 26.06.2008 г. № 102-ФЗ «Об обеспечении единства измерений»).
