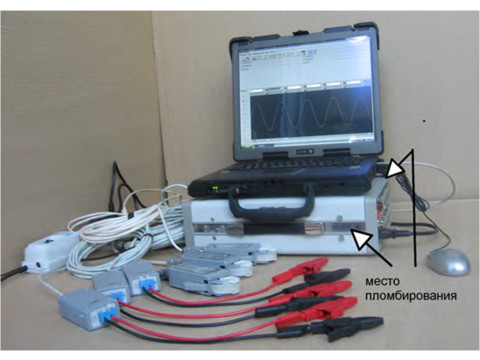

Каналы измерительные аналоговые системы контроля и диагностики электронных устройств "Крона-520"

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

krona520.exe

НПКР 0018201 34 01

Версия v. 1

D2225BDC

алгоритм вычисления контрольной суммы - CRC32

Измеряемые величины

Диапазоны измерений

Пределы допускаемой основной приведенной погрешности измерений*, %

Каналы измерений постоянного напряжения - входное сопротивление не менее 0,1 МОм - предел перегрузки 250 В

от - 0,1 до + 0,1 В от - 0,25 до + 0,25 В

от - 0,5 до + 0,5 В

± 1,5

Каналы измерений постоянного напряжения - входное сопротивление не менее 1 МОм;

- предел перегрузки 500 В

от - 1 до + 1 В от- 2,5 + 2,5 В от - 5 до + 5 В

± 1,5

Каналы измерений постоянного напряжения - входное сопротивление не менее 10 МОм; - предел перегрузки 3000 В

от - 10 до + 10 В от - 25 до + 25 В от - 50 до + 50 В от - 100 до + 100 В от - 250 до + 250 В от - 500 до + 500 В от - 1000 до + 1000 В

± 1,5

Каналы измерений переменного среднеквадратического напряжения

- частота измерений - 50 Гц;

- входная емкость не более 10 пФ;

- входное сопротивление не менее 0,1 МОм;

- предел перегрузки 175 В

от 0 до 0,07 В

от 0 до 0,175 В

от 0 до 0,35 В

± 2,5

Каналы измерений переменного среднеквадратического напряжения

- частота измерений - 50 Гц;

- входная емкость не более 10 пФ;

- входное сопротивление не менее 1 МОм

- предел перегрузки 350 В

от 0 до 0,7 В

от 0 до 1,75 В

от 0 до 3,5 В

± 2,5

Каналы измерений переменного среднеквадратического напряжения

- частота измерений - 50 Гц;

- входная емкость не более 10 пФ;

- входное сопротивление не менее 10 МОм

- предел перегрузки 2100 В

от 0 до 7 В от 0 до 17,5 В от 0 до 35 В от 0 до 70 В от 0 до 175 В от 0 до 350 В от 0 до 700 В

± 2,5

Каналы измерений силы постоянного тока (контактное подключение)

- падение напряжения на внутреннем шунте канала 0,3 В;

- предел перегрузки - двукратный

от - 0,005 до + 0,005 А от - 0,01 до + 0,01 А от - 0,025 до + 0,025 А от - 0,05 до + 0,05 А от - 0,1 до + 0,1 А от - 0,25 до + 0,25 А от - 0,5 до + 0,5 А от - 1 до + 1 А от - 2,5 до + 2,5 А от - 5 до + 5 А от - 10 до + 10 А

± 1,5

Каналы измерений силы постоянного тока (бесконтактное подключение)

- предел перегрузки - двукратный

от - 25 до + 25 А от - 50 до + 50 А от - 100 до + 100 А от - 250 до + 250 А от - 500 до + 500 А от - 1000 до + 1000 А

± 4

Каналы измерений силы переменного среднеквадратического тока (контактное подключение)

- частота измерений - 50 Гц;

- падение напряжения на внутреннем шунте канала 0,3 В;

- предел перегрузки - двукратный

от 0 до 0,0035 А от 0 до 0,007 А от 0 до 0,0175 А от 0 до 0,035 А от 0 до 0,07 А от 0 до 0,175 А от 0 до 0,35 А от 0 до 0,7 А от 0 до 1,75 А от 0 до 3,5 А от 0 до 7 А

± 2,5

Каналы измерений силы переменного среднеквадратического тока (бесконтактное подключение)

- частота измерений - 50 Гц;

- предел перегрузки - двукратный

от 0 до 17,5 А от 0 до 35 А от 0 до 70 А от 0 до 175 А от 0 до 350 А от 0 до 700 А

± 5

Каналы измерений температуры

от 0 до 100 °С

± 4 °С

Неравномерность АЧХ измерительных каналов

от 40 до 300 Гц

не более 0,4 дБ

* нормирующее значение - нормирующее значение выражено модулем верхнего предела измерений.

Наименование

Количество, шт.

Примечание

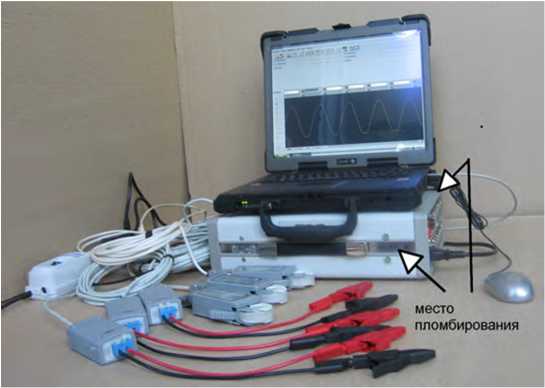

Каналы измерительные аналоговые системы контроля и диагностики электронных устройств «Крона-520»:

■ Блок преобразования напряжения

■ Набор адаптеров*

■ ПЭВМ

■ Источник бесперебойного питания

1

* тип, диапазон и количество определяется заказчиком

Кабель сетевой к персональному компьютеру

1

Кабель для подключения к ПК

1

Каналы измерительные аналоговые системы контроля и диагностики электронных устройств «Крона-520». Руководство по эксплуатации. НПКР 2.770.003 рЭ

1

Программа регистрации, контроля и отображения сигналов «Крона-520». Руководство оператора. НПКР 00182-01 34 РО

1

Каналы измерительные аналоговые системы контроля и диагностики электронных устройств «Крона-520». Методика поверки. НПКР 2.770.003 Д5

1

Программное обеспечение «krona520.exe» НПКР 00182-01

1

Кабель интерфейса USB 1P/28AWG AND 2C/26AWG

1

Штепсель Ш 1.6

1

Вилка (с кожухом) DHS-15M

1

Розетка (с кожухом) DHS-15F

1

Сумка-кейс

3

Наименование

Используемые диапазоны

Погрешность

Барометр-анероид метеорологический БАММ -1

от 80 до 106 кПа

±1 кПа

Психрометр аспирационный МВ-4-М

от 10 до 100 %

±3 % при 20 °С

Термометр ртутный стеклянный лабораторный ТЛ-4

от 0 до 50 °С

±0,2 °С

Частотомер сетевой Ф 246

от 45 до 55 Гц;

±0,04 %

Вольтметр Э 545

от 0 до 300 В

класс точности 0,5

Калибратор универсальный Fluke 5520A

Задание напряжения:

- постоянного тока до 1000 В;

- переменного тока до 1020 В (частота от 45 до 100 Гц).

Задание силы тока:

- постоянного тока до 20,5 А;

- переменного тока до 20,5 А (частота от 45 до 100 Гц).

±(0,000018-U + 0,000015-ик) В

±(0,0003^U +

0,00001-ик) В

±(0,001-1 + 0,00003-!к) А ±(0,0015-1 + 0,00024-!к) А

Мегаомметр Ф4102/1-1М

от 0 до 200 МОм, рабочее напряжение 1000 В

±1,5 %

Миллиомметр цифровой АМ-6000

от 0 до 200 мОм

±(0,01 Rизм +0,4) мОм

Камера тепла HPS-222

от 0 до 100 °C

±0,1 °C

Калибратор тока для поверки клещей токоизмерительных 10302/1

от 3 до 300 А от 100 до 1000 А постоянный и переменный ток частотой 50 Гц

±(0,003- 1к + 0,3) А ±(0,003-1* + 2) А
