Теплосчетчики СКМ-2

Номер в ГРСИ РФ: 47039-11
Категория: Теплосчетчики
Производитель / заявитель: ООО "Вогезэнерго", Беларусь, г.Минск
Скачать
47039-11: Описание типа СИ Скачать 559.5 КБ
Свидетельство об утверждении типа СИ Открыть ...
Заказать
Поставщик: НПФ «Альт»
Теплосчетчики СКМ-2 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для измерений количества тепла (тепловой энергии) и объема теплоносителя (холодной и горячей воды) в закрытых и открытых системах тепло/холодоснабжения.

Информация по Госреестру

Основные данные
Номер по Госреестру 47039-11
Наименование Теплосчетчики
Модель СКМ-2
Технические условия на выпуск ТУ ВY 101138220.007-2010
Класс СИ 32.01
Год регистрации 2011
Страна-производитель  Беларусь
Центр сертификации СИ
Наименование центра Госстандарт Беларуси
Адрес центра Беларусь, 220600, г.Минск, Старовиленский тракт, 93
Руководитель центра Корешков Валерий Николаевич
Телефон (8*0172) 37-52-13
Факс 37-25-88
Информация о сертификате
Срок действия сертификата 16.06.2016
Номер сертификата 42942
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 2871 от 16.06.11 п.14
Производитель / Заявитель

ООО "Вогезэнерго", Беларусь, г.Минск

 Беларусь

220053, ул.Орловская, 40А, пом.41. тел. + 375-17-239-21-71, 239-22-70, E-mail: vogez-gk@mail.ru

Поверка

Методика поверки / информация о поверке МП 47039-11
Межповерочный интервал / Периодичность поверки 4 года
Зарегистрировано поверок 273
Найдено поверителей 48
Успешных поверок (СИ пригодно) 255 (93%)
Неуспешных поверок (СИ непригодно) 18 (7%)
Актуальность информации 24.03.2024

Поверители

Скачать

47039-11: Описание типа СИ Скачать 559.5 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Теплосчетчики СКМ-2 (далее теплосчетчики) предназначены для измерений количества тепла (тепловой энергии) и объема теплоносителя (холодной и горячей воды) в закрытых и открытых системах тепло/холодоснабжения.

Описание

Теплосчетчики состоят из вычислителя, датчиков расхода, комплектов датчиков температуры, датчиков давления.

В зависимости от исполнения в состав теплосчетчиков могут входить:

- до пяти датчиков расхода с выходным импульсным сигналом;

- до двух комплектов и до трех одиночных датчиков температуры Pt100 (100П) или Pt500 (500П) по ГОСТ 6651-2009.

- до пяти датчиков давления с выходным токовым сигналом.

Принцип работы теплосчетчика основан на измерении параметров теплоносителя в трубопроводах и последующем вычислении расхода, объема, массы и тепловой энергии путем обработки результатов измерений.

У теплосчетчиков с ультразвуковыми датчиками расхода ЭСДУ-01 измеряется время прохождения ультразвукового сигнала между датчиками по направлению потока теплоносителя и против него.

У теплосчетчиков с электромагнитными датчиками расхода ЭСДМ-01 измеряется электродвижущая сила, наведенная в электропроводной жидкости (теплоносителе) и пропорциональная ее скорости движения при пересечении магнитного поля датчика расхода.

Теплосчетчики могут измерять тепловую энергию и другие параметры жидкости одновременно в двух независимых системах теплоснабжения. Теплосчетчики имеют несколько исполнений, обозначение и назначение которых представлены в таблице 1.

Таблица 1

НАЗНАЧЕНИЕ

Условное обозначение

Для измерения объема, массы, температуры и объема жидкости

U0

Для учета потребленной тепловой энергии

Закрытая система теплоснабжения

ПР в подающем трубопроводе

U1

ПР в обратном трубопроводе

U2

ПР с центре системы отопления

U3

Открытая система теплоснабжения

ПР в подающем и обратном трубопроводах

A1

А5

Для учета отпущенной или потребленной тепловой энергии

Открытая или закрытая системы теплоснабжения

ПР в подпиточном и обратном трубопроводах

A2

ПР в подпиточном и подающем трубопроводах

А4

Для систем горячего и холодного водоснабжения

А3

Для учета отпущенной тепловой энергии

Открытая система теплоснабжения

ПР в подпиточном, подающем и обратном трубопроводах

А6

Система 1 имеет следующие исполнения: U0, U1, U2, U3, A1, A2, A3, A4, A5 Система 2 имеет следующие исполнения: U0, U1, U2, A1, A6.

лист № 2

всего листов 7

Формулы расчета тепловой энергии для исполнений теплосчетчика представлены в руководстве по эксплуатации.

Внешний вид теплосчетчика СКМ - 2 приведен на фото 1.

Фото 1 - Внешний вид теплосчетчика СКМ-2

Схема нанесения знаков поверки и пломбировки для защиты от несанкционированного доступа к элементам теплосчетчика приведены на рисунках 1 - 3.

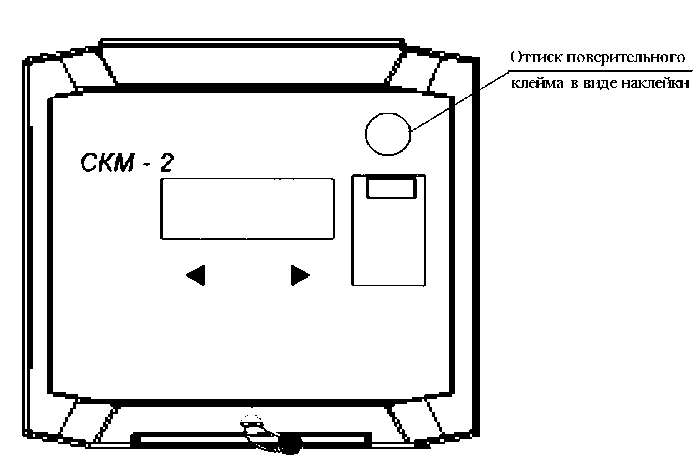

Рисунок 1 - Схема нанесения оттиска поверительного клейма в виде наклейки на переднюю панель вычислителя

Рисунок 2 - Схема нанесения оттисков поверительных клейм и гарантийных пломб изготовителя на защитную панель вычислителя

Рисунок 3 - Схема нанесения оттисков поверительных клейм и гарантийных пломб изготовителя на датчик расхода

Программное обеспечение

Программное обеспечение теплосчетчика является встроенным и рассматривается, как неделимое и метрологически значимое. Основными функциями программного обеспечения теплосчетчика являются: управление процессом измерений, обмен данными между элементами измерительной схемы, обработка результатов измерений, представление результатов измерений и вспомогательной информации, организация и управление интерфейсом пользователя.

Диапазоны измерения расхода представлены в таблице 2.

Таблица 2

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационные номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Программное обеспечение теплосчетчика СКМ-2

ПО версия № 10221

10221

10221

CRC-16

Исполнительная характеристика программного обеспечения при коэффициенте обусловленности для устойчивых алгоритмов        - и предельной относительной вычислительной точности “    -w : -'■■•'

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню А.

Технические характеристики

Единицы измерения количества тепла (энергии)

Единицы измерения тепловой мощности

Единицы измерения объема (объемного расхода)

Единицы измерения массы (массового расхода)

Единицы измерения температуры

Единицы измерения давления

МВтч, ГДж, Гкал кВт м3 ( м3/ч) т (т/ч) °C кПа

Преобразователи (датчики) температуры (ГОСТ 6651-2009) Pt100 (100П) или Pt500 (500П)

Преобразователи расхода                       ультразвуковые и (или) электромагнитные

Диаметры условного прохода (DN) первичного преобразователя, мм,

Диапазон измерения температуры теплоносителя, °С,

Диапазон измерения разности температур теплоносителя, °С,

Количество разрядов ЖКИ

Рабочая среда

Давление измеряемой среды, МПа,

от 20 до 1000 от 0 до 150 от 3 до 150

2 х16 Вода не более 1,6

Весовой коэффициент импульса Kv, л/имп, для преобразователей расхода

с импульсным выходом

Диапазоны входных аналоговых сигналов, пропорциональных значению избыточного давления, мА,

от 10-2 до 102

от 4 до 20;

от 0 до 5;

от 0 до 20

Для считывания всех измеренных и статистических параметров предусмотрены интерфейсы последовательной связи RS232, RS485, M-Bus.

Диапазоны измерения расхода представлены в таблице 3. Таблица 3

Диаметр условного прохода DN, мм

Расход, q, м3/ч

ЭСД

[М-01

ЭСД

[У-01

минимальный qi

максимальный qp

минимальный qi

максимальный qp

20

0,04

10

-

-

25

0,06

15

0,07

7

32

0,10

25

0,12

12

40

-

-

0,20

20

50

0,26

65

0,30

30

65

-

-

0,50

50

80

0,60

150

1,80

180

100

1,00

250

2,80

280

150

2,00

500

5,00

500

200

-

-

11,0

1100

250

-

-

18,0

1800

300

-

-

25,0

2500

400

-

-

45,0

4500

500

-

-

70,0

7000

600

-

-

100

10000

700

-

-

140

14000

800

-

-

180

18000

900

-

-

230

23000

1000

-

-

280

28000

Пределы допускаемой относительной погрешности измерения тепловой энергии каждым измерительным каналом теплосчетчика, %, по ГОСТ Р ЕН 1434-2004:

- класс 1 (С) ЭСДМ-01.......................... ± (2 + 4-A0min/A0 +0,01 qp /q)

- класс 2 (В) ЭСДМ-01, ЭСДУ-01............       ± (3 + 4-A0mm/A0 +0,02 qp /q)

Пределы допускаемой относительной погрешности измерения тепловой энергии вычислите

лем, %,...................................................................... ± (0,5 + A0min/A0)

Пределы допускаемой абсолютной погрешности преобразования температуры вычислителем

(без учета погрешности датчиков температуры), °С,.............. ± 0,3

Пределы допускаемой относительной погрешности измерения разности температур датчиками температуры, %,........................................................... ± (0,5 +3^A0min/A0),

г де: A0 - разность температур в подающем и обратном трубопроводах, °С;

A0min - минимально допустимая разность температур, °С.

Пределы допускаемой абсолютной погрешности канала измерения температуры (t), °С, с термопреобразователями сопротивления:

- класса А по ГОСТ 6651-2009, СТБ ЕН 60751-2004    ±(0,45+0,0024)

- класса В по ГОСТ 6651-2009, СТБ ЕН 60751-2004    ±(0,6+0,0054)

Пределы допускаемой приведенной погрешности преобразования давления вычислителем (без учета погрешности датчиков давления), %,.................... ± 0,5

Пределы допускаемой приведенной погрешности датчиков избыточного давления, %, ± 1,0

Пределы допускаемой относительной погрешности канала измерения давления (при наличии датчиков избыточного давления), %,........................... ± 1,5

Пределы допускаемой относительной погрешности измерения объема датчиками расхода указанны в таблице 4.

Таблица 4

Обозначение датчика расхода

Класс точности по ГОСТ Р ЕН 1434-12004

Диапазон измерения расхода

Пределы относительной погрешности измерения объема, %

ЭСДМ-01

1 (С)

0,04 qp < q < qp

± 1

qi < q < 0,04 qp

± (1 + 0,01 qp /q), но не более ±5%

2 (В)

0,04 qp < q < qp

± 2

ЭСДУ-01

qi < q < 0,04 qp

± (2 + 0,02 qp /q), но не более ±5%

Пределы допускаемой относительной погрешности канала измерения массового и объемного расхода, массы и объема теплоносителя представлены в таблице 5.

Таблица 5

Класс точности по ГОСТ Р ЕН 1434-1-2004

Диапазон расхода, м3/ч

Пределы относительной погрешности канала измерения массового и объемного расхода, массы и объема,, %

1 (С)

с датчиками расхода ЭСДМ-01

0,04 qp < q < qp

± 1

qi < q < 0,04 qp

± (1 + 0,01 qp /q),

2 (В)

с датчиками расхода ЭСДМ-01 с датчиками расхода ЭСДУ-01

0,04 qp < q < qp

± 2

qi < q < 0,04 qp

± (2 + 0,02 qp /q),

Напряжение питания переменного тока вычислителя, В,.................. от 195 до 253

Напряжение питания постоянного тока датчиков расхода, В,........... (24 ± 4,8)

Потребляемая мощность, Вт, не более

Габаритные размеры, мм, не более: - вычислителя,............................................................... 200 х 180 х 80

Масса , кг, не более: - вычислителя,

- датчика расхода,.......................................................... от 2 до 400

Класс исполнения по устойчивости к климатическим воздействиям окружающей среды по ГОСТ Р ЕН 1434-1-2004:

- датчики расхода............................................................ В

- вычислитель

Климатические условия при эксплуатации:

- температура окружающего воздуха, оС, - датчики расхода............................................ от минус 25 до плюс 55

- вычислитель................................................. от 5 до 55

- относительная влажность окружающего воздуха, %,. д о 93, при температуре 25 оС

- атмосферное давление, кПа,........................................ от 84,0 до 106,7

Климатические условия при транспортировании:

- температура окружающего воздуха, оС,........................... от минус 25 до плюс 55

- относительная влажность окружающего воздуха, %, ... до 95, при температуре 35оС

- атмосферное давление, кПа,......................................... от 84,0 до 106,7

Время установления рабочего режима, мин, не более

Класс оборудования по ГОСТ 12.2.091- 2002

Класс исполнения по ЭМС согласно ГОСТ Р ЕН 1434-1-2004 . В

Исполнение по устойчивости и прочности к воздействию синусоидаль ных вибраций по ГОСТ 12997-86

Средний срок службы, лет, не менее,

Средняя наработка на отказ, ч, не менее

Степень защиты, обеспечиваемая оболочками по ГОСТ 14254 -96 ... IP54 категория 2

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель вычислителя методом шелкогра-фии и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки теплосчетчика указан в таблице 4.

Таблица 4

Наименование и условное обозначение

Количество

Вычислитель СКМ - 2

1

Паспорт «Теплосчетчик СКМ - 2»

1

Комплект датчиков температуры

от 1 до 2 1)

Датчик температуры

от 0 до 3 1)

Датчик давления

от 0 до 5 1)

Датчик расхода ультразвуковой ЭСДУ-01 или датчик расхода электромагнитный ЭСДМ-01

от 1 до 5 1)

Руководство по эксплуатации «Теплосчетчик СКМ-2»

1

Упаковка

1

Методика поверки МРБ МП.2057-2010

1

1) - требуемое количество в соответствии с заказом

Поверка

осуществляется по МРБ МП.2057 - 2010 ”Теплосчетчик СКМ-2. Методика поверки”, утвержденной «БелГИМ» 15 сентября 2010 г.

При поверке применяются следующие основные средства поверки (эталоны):

1. Установка для поверки счетчиков воды УПР-180 . Относительная погрешность измерения расхода ± 0,33 % в диапазоне от 0,03 до 500 м3/ч.

2. Частотомер Ч3-34 ТУ 4.И22.721.032-71. Погрешность измерения частоты ± 0,01 %.

3. Магазин сопротивлений Р4831 ГОСТ 23737 - 79. Класс 0,02/2»10’6.

4. Генератор импульсов Г5-75 3.269.092 ТУ. Погрешность установки периода следования импульсов не превышает ±1<0’3Т, где Т - установленный период повторения, с. Период повторения импульсов от 0,1 мкс до 9,99 с.

5. Частотомер Ч3 - 63 ДЛИ2.721.007 ТУ.

6. Ампервольтметр М2018, Класс 0,2, диапазон измерения 0,02 А.

7. Мегаомметр Ф4102/1-1М, Класс 1,5, диапазон 0 - 1000 Мом

Нормативные документы

1. ТУ BY 101138220.007-2010 “Теплосчетчики СКМ-2. Технические условия”.

2. ГОСТ Р ЕН 1434-1-2004 ’’Теплосчетчики. Общие требования”.

3. ГОСТ Р ЕН 1434-2-2004 ’Теплосчетчики. Требования к конструкции”.

4. ГОСТ Р ЕН 1434-4-2004 ’Теплосчетчики. Испытания с целью утверждения типа”.

5. ГОСТ 12997-84 ’Изделия ГСП. Общие технические условия”.

6. ГОСТ Р 51649-2000 ”Теплосчетчики для водяных систем теплоснабжения. Общие технические условия”.

7. МРБ МП.2057 - 2010 ”Теплосчетчик СКМ-2. Методика поверки”

Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации.

Рекомендации к применению

- выполнение торговых и товарообменных операций.

Другие Теплосчетчики

47047-11
ИКТ 9943-Э3 Теплосчетчики
ООО "ЛОМО-Прибор", г.С.-Петербург
Для измерения тепловой энергии и количества теплоносителя в открытых и закрытых водяных системах теплоснабжения.
47050-11
СВТУ-11Т Теплосчетчики
ООО "Фирма "Семпал Ко ЛТД", Украина, г.Киев
Для: измерения потребленного количества теплоты, объема и массы теплоносителя (воды), протекающего в подающем и обратном трубопроводе и температуры воды в трубопроводе холодного водоснабжения, текущего времени, времени наработки или простоя, а также...
Default ALL-Pribors Device Photo
47151-11
HYDROCAL G 21 Теплосчетчики
Фирма "B METERS s.r.l.", Италия
Для измерений количества теплоты в закрытых системах отопления с температурой теплоносителя не превышающей +90?С.
47451-11
MULTICAL 402, исп. 402-V/W, 402-Т Теплосчетчики
Фирма "Kamstrup A/S", Дания
Для измерений количества тепла (тепловой энергии) и объема теплоносителя (холодной и горячей воды) в закрытых системах тепло/холодоснабжения.
48220-11
ТСК7 Теплосчетчики
ЗАО "НПФ Теплоком", г.С.-Петербург
Для измерений и регистрации параметров теплоносителя и количества теплоты (тепловой энергии) в водяных системах теплоcнабжения.
