Счетчики газа ультразвуковые БУГ-01

Назначение

Счетчики газа ультразвуковые БУГ-01 (далее - счетчики) предназначены для измерения объема потребляемого газа, применяемого в бытовых и производственных целях, с приведением измеренного объема к стандартным условиям по температуре и давлению.

Область применения - общественные, коммунально-бытовые здания, промышленные предприятия, а также автоматизированные системы учета, контроля и регулирования.

Описание

Счетчики измеряют скорость потока газа, его температуру и абсолютное давление газа. По измеренным параметрам в счетчике вычисляются расход и объем газа, а также расход и объем газа, приведенный к стандартным условиям по температуре и давлению.

В счетчиках реализован метод поочередного излучения пьезоэлектрическими преобразователями ультразвуковых импульсов по потоку газа и против него, приема прошедших через поток газа сигналов, измерения времени их распространения в мерном участке счетчика по и против потока газа. Полученная разность и сумма времен распространения ультразвука используется для вычисления прошедшего через мерный участок объема газа в рабочих условиях. Для вычисления объема газа, приведенного к стандартным условиям, используются данные, поступающие с датчиков температуры и давления. Обработанная и накопленная информация индицие^^Е^. на жидкокристаллическом индикаторе (ЖКИ) счетчиков и может/дереДав^гв^я в централизованную систему учета через стандартный последовательный интерфейс RS-232 и, при необходимости, через интерфейс RS-485.

Измерение температуры производится посредством датчика температуры, основным элементом конструкции которого является термопреобразователь сопротивления с НСХ Pt500 не ниже класса В по ГОСТ 6651-2009. Давление измеряется с помощью датчика давления типа 19C100PA7L фирмы Honeywell, а также может программно вводиться в вычислитель потребителем.

Конструкция счетчиков состоит из герметичного блока преобразователя расхода, выполненного в виде отрезка трубы с фланцевыми наконечниками, и электронного блока вычислителя, помещенного в отдельный корпус, установленный между фланцами блока преобразователя.

Внутри корпуса блока преобразователя расхода расположен измерительный канал, на концах которого установлены в специальных обоймах ультразвуковые преобразователи, осуществляющие излучение-прием импульсных сигналов. На боковой поверхности корпуса вварена бобышка с установленным датчиком давления.

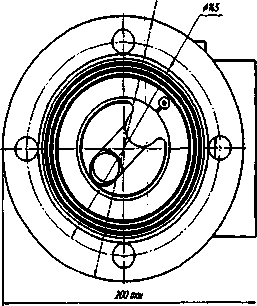

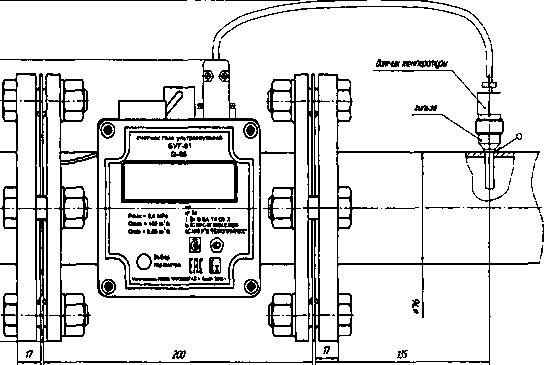

Датчик температуры устанавливают в патрубке, присоединенном к выходному фланцу счетчика на расстоянии 2 Ду счетчика (показано на рис.1)

Рисунок 1

На корпусе блока вычислителя установлены внешние разъемы для подключения датчика температуры и кабеля интерфейса.

Внешний вид счетчиков показан на рисунке 2.

Рисунок 2. Внешний вид счетчиков

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

I

Предел допускаемой абсолютной погрешности канала измерения температуры счетчиков ±0,5 °C.

Предел допускаемой приведенной погрешности счетчиков при измерении абсолютного давления ±0,4 %.

Питание счетчиков осуществляется от встроенной литиевой батареи с номинальным напряжением 3,6 В емкостью 18 А ч . Средний ток потребления не более 300 мкА.

Счетчики обеспечивают измерение и индикацию на жидкокристаллическом индикаторе следующих параметров:

а) коммерческие параметры:

- суммарный с нарастающим итогом объем потребленного газа в нормальных условиях и приведенный к стандартным условиям по температуре и давлению;

- суммарное с нарастающим итогом время наработки и простоя счетчиКа;

- температура и давление газа;

б) информационные параметры:

- объемный расход газа в нормальных условиях и приведенный к стандартным условиям по температуре и давлению;

- текущее время, дата;

сообщения об ошибках (код ошибки);

Счетчики имеют энергонезависимую память для хранения параметров при пропадании напряжения питания и память для хранения архивной информации:

а) в суточном архиве за период 30 месяцев:

- объем газа, потребленный в нормальных условиях за сутки и приведенный к стандартным условиям по температуре и давлению;

- объем газа, потребленный в нормальных условиях и приведенный к стандартным условиям по температуре и давлению, с нарастающим итогом;

- время наработки и простоя

б) в часовом архиве за последние 60 суток:

лист 4 из 7

- объем газа, потребленный в нормальных условиях и приведенный к стандартным условиям, измеренный за каждый час;

- среднечасовая температура, давление;

- время неисправности и работы во внештатном режиме. Счетчики работают в непрерывном режиме.

Счетчики обеспечивают связь с ПЭВМ по последовательному интерфейсу RS-232 или RS-485 (RS-485 при подключении внешнего источника с параметрами: Цпит = 6... 12 В, 1вых = 50... 100 мА). Обмен осуществляется по протоколу Modbus-RTU.

Счетчики обладают средствами самодиагностики основных неисправностей с записью данных о характере неисправности в архив и выводом сообщения об ошибке на индикатор.

Степень защиты корпуса IP54 по ГОСТ 14254-2015.                i

Счетчики имеют маркировку взрывозащитного исполнения по ГОСТ 31610.0-

2014 и ГОСТ 31610.11-2014 - 1Ех ib ПА Т4 Gb X.

Счетчики устойчивы и прочны к воздействию синусоидальных вибраций высокой частоты 5-35 Гц группы исполнения L1, а в упаковке к воздействию вибрации группе N2 по ГОСТ 12997-84.

По стойкости к действию климатических факторов счетчики относятся к приборам исполнения С4 по ГОСТ 12997-84.

Знак утверждения типа

Знак утверждения типа наносится на щиток индикаторного табло сметчика методом офсетной печати или другим способом, не ухудшающим качества, в паспорте и руководстве по эксплуатации.

Комплектность

В комплект поставки входят:

- счетчик газа ультразвуковой со съемным датчиком температуры;

- паспорт;

- руководство по эксплуатации;

- упаковка;

- магнитный ключ;

- комплект монтажный №1 (с болтами, гайками, шайбами, прокладками паронитовыми);

- комплект монтажный №2 (с прямолинейными участками трубопровода и фланцами) (по отдельному заказу);

- кабель интерфейса и ПО (по отдельному заказу);

- методика поверки (по отдельному заказу).

Поверка

Поверка счетчиков осуществляется по МРБ МП.2092-2013 «Счетчики газа ультразвуковые БУГ-01. Методика поверки» (изменение №1).

Межповерочный интервал - не более 72 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 72 месяцев.

Нормативные документы

ТУ BY 809000382.003-2010 «Счетчики газа ультразвуковые БУГ-01. Технические условия».

МРБ МП.2092-2013 «Счетчики газа ультразвуковые БУГ-01. Методика поверки» (изменение №1).

Заключение

соответствуют требованиям

Счетчики газа ультразвуковые БУГ-01 технических условий ТУ BY 809000382.003-2010.
