Расходомеры ультразвуковые FLUXUS
| Номер в ГРСИ РФ: | 47097-11 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "FLEXIM Flexible Industries GmbH", Германия |
Для измерений расхода, объема (массы) жидкости и расхода, объема (массы) газа, протекающих по трубопроводу, могут использоваться для контроля тепловой энергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47097-11 |
| Наименование | Расходомеры ультразвуковые |
| Модель | FLUXUS |
| Модификации | ADM 5107, ADM 6725, ADM F601, ADM 7407, ADM 7907, ADM 8027, ADM 8127 |
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 29.01.01 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИР |
| Адрес центра | 420088, г.Казань, ул.2-я Азинская, 7а |
| Руководитель центра | Иванов Валерий Павлович |
| Телефон | (8*843*2) 72-70-62 |
| Факс | 72-00-32 |
| Информация о сертификате | |
| Срок действия сертификата | 16.06.2016 |
| Номер сертификата | 43023 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2872 от 16.06.11 п.08 |
Производитель / Заявитель
Фирма "FLEXIM Flexible Industries GmbH", Германия
Германия
Wolfener Str. 36 D-12681 Berlin тел. +49 (0)30 936 676 60
Поверка
| Методика поверки / информация о поверке | МП 47097-11 |
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 377 |
| Найдено поверителей | 36 |
| Успешных поверок (СИ пригодно) | 373 (99%) |
| Неуспешных поверок (СИ непригодно) | 4 (1%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 47097-11: Описание типа СИ | Скачать | 526.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Расходомеры ультразвуковые FLUXUS, предназначены для измерений расхода, объема (массы) жидкости и расхода, объема (массы) газа, протекающих по трубопроводу.
Расходомеры ультразвуковые FLUXUS могут использоваться для контроля тепловой энергии.
Описание
В состав расходомера входят два накладных ультразвуковых преобразователя и блок управления. Принцип действия расходомера основан на измерении времени прохождения ультразвуковых импульсов по направлению движения жидкости (газа) и против него. Разность этих времен пропорциональна средней скорости движения жидкости (газа) по трубопроводу. Зная эпюру распределения скоростей в месте установки ультразвуковых датчиков и площадь внутреннего сечения трубопровода можно определить расход и количество жидкости (газа).
Ультразвуковые преобразователи, установленные с помощью специального быстросъемного приспособления снаружи трубопровода, излучают (принимают) ультразвуковые импульсы под углом к продольной оси трубопровода.
Блок управления формирует все необходимые команды для ультразвуковых преобразователей, обрабатывает полученную информацию, отображает на табло значения расхода, объема (массы) жидкости и расхода, объема (массы) газа. Кроме того, блок управления может иметь токовые входы для подключения преобразователя температуры и давления, а также импульсный, токовый, потенциальный и частотный выходы для передачи результатов измерений во внешние устройства (модуль ввода/вывода поставляется по заказу). В зависимости от модели, блок управления может иметь один или два канала измерений расхода и объема. При вводе в блок управления значений температуры и давления газа в рабочих условиях и значения коэффициента сжимаемости газа, значения объема и расхода газа приводятся к стандартным условиям.
Расходомеры имеют следующие модели ADM 5107, ADM 6725, ADM F601, ADM 7407, ADM 7907, ADM 8027, ADM 8127.
Модель ADM 7407 предназначена для стационарного использования и может быть выполнена в искробезопасном исполнении, модели ADM 5107, ADM7907 - для стационарного использования общепромышленного исполнения, модели ADM 6725 и ADM F601 - переносные варианты, модели ADM 8027 и ADM 8127 выполнены во взрывозащищенном исполнении.
Для уменьшения погрешности, связанной с нестационарностью эпюры скоростей в месте установки накладных ультразвуковых преобразователей, необходимо иметь прямой участок трубопровода выше по потоку длиной от 5 до 50 Ду (в зависимости от местного сопротивления) и ниже по потоку от 5 до 10 Ду (Ду - условный внутренний диаметр трубопровода).

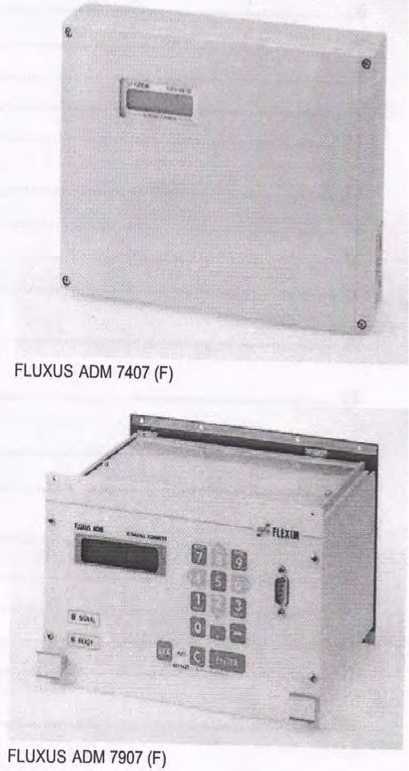

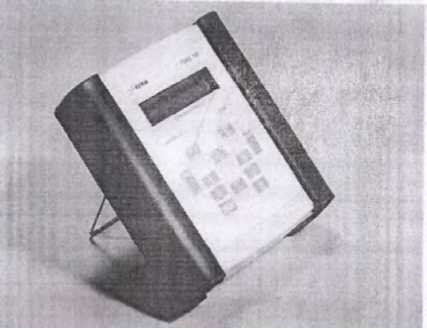

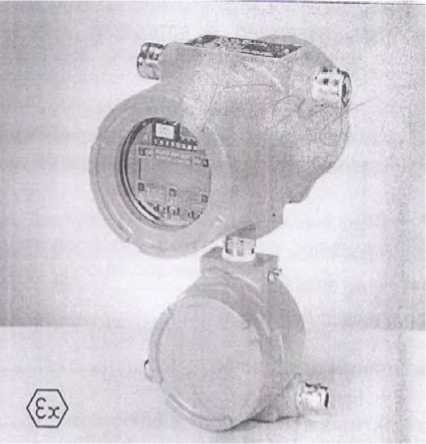

Рисунок 1 - Общий вид

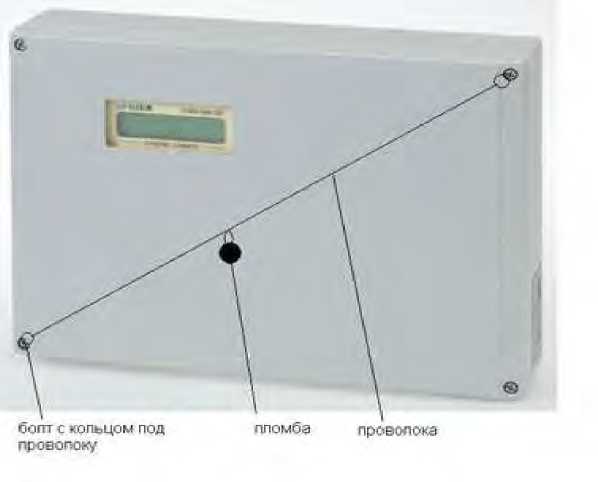

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение является встроенным. Программное обеспечение не влияет на метрологические характеристики, только позволяет обрабатывать данные из памяти прибора.
Идентификационные данные программного обеспечения и уровень защиты программного обеспечения расходомеров приведены в таблице
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений |
|
Fluxdata |
V.5XX |
5.92 |
- |
А МИ 3286-2010 |
Технические характеристики
|
Наименование характеристики |
Значения характеристики для модели | ||||
|
Модель расходомера |
ADM 5107 |
ADM 6725/F601 |
ADM 7407/ 7907 |
ADM 8027 |
ADM 8127 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Максимальный расход (в зависимости от Ду), м3/ч |
280000 (для жидкости при V=25 м/с) 170000 (для газа при V=15 м/с в рабочих условиях) для Ду 2000 мм V - значение средней скорости измеряемой среды, м/с | ||||
|
Пределы допускаемой относительной погрешности при измерении расхода и объема жидкости, %, равны |
±2(±1*) от измеряемого значения ±0,01 м/с (для V< 0,5 м/с) ±1(±0,5*) от измеряемого значения ±0,01 м/с(для V> 0,5 м/с) | ||||
|
Пределы допускаемой относительной погрешности при измерении расхода и объема газа, %, равны |
- |
±2 (±1*) | |||
|
Диапазон измеряемых температур теплоносителя, °С |
- |
от +5 до +200 |
- |
- | |
|
Диапазон измеряемой разности температур теплоносителя, °С |
- |
от +3 до +195 |
- |
- | |
|
Пределы допускаемой относительной погрешности по функции измерения количества теплоты, %, равны |
- |
±(4+4AtH/At+0,05Qmax/Q)**** |
- |
- | |
|
Пределы допускаемой абсолютной погрешности при изменении температуры теплоносителя, °С, равны |
- |
±(0,3+0,05t) |
- |
- | |
|
Пределы допускаемой абсолютной погрешности измерений разности температуры теплоносителя, °С, равны |
- |
±(0,13+0,005At) |
- |
- | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Напряжение питания переменного тока частотой (50±1) Гц, В |
100 - 240 | ||||
|
Напряжение питания постоянного тока, В |
18 - 36 |
аккумулятор 6 В, 4 А-ч |
18 - 36 | ||
|
Потребляемая мощность от источника постоянного тока, Вт, не более |
10 |
15 | |||
|
Вид взрывозащиты |
- |
- |
2ExnAIIT4 |
2ExedIICT6...T4 | |
|
Выходные сигналы : токовый, мА частотный, кГц реле (герконовое) |
0/4....20 0.. .1 или 0.10 32 В/0,1 А 32 В/100 мА 48 В/0.25 А | ||||
|
Г абаритные размеры, мм, не более |
180х71х140 |
270х180х 100(226х59х ** 213) |
280х70х200 (213х222х 129)*** |
349х195х 292 |
277х188х 178 |
|
Масса, кг, не более |
1,5 |
3,9 (1,9)** |
2,8(1,7)*** |
6 |
8,5 |
|
Диапазон температуры окружающего воздуха, °С |
от -20 до +60 |
от -10 до +60 |
от -20 до +60 |
от -20 до +50 | |
|
Диапазон температуры измеряемой среды (жидкости, газа) (в зависимости от типа ультразвукового преобразователя), °С |
от -40 до +100 |
жидкость: от -55 до +200 газ: от -55 до +180 |
жидкость: от - 55 до +400 газ: от -55 до +180 | ||
|
Относительная влажность окружающего воздуха, % |
до 95 | ||||
|
Средний срок службы, лет |
10 | ||||
|
Примечания * по заказу; * * для прибора ADM F601; * ** для прибора ADM 7907; * ***At - значение разности температур в подающем и обратном трубопроводах теплообменного контура, °С; Q и Qmax - значения расхода теплоносителя и его наибольшее значение в подающем трубопроводе ( в одинаковых единицах измерений). | |||||
Знак утверждения типа
наносится на боковую панель расходомера в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки расходомера входят:
|
Преобразователи ультразвуковые Блок управления Руководство по эксплуатации Методика поверки Комплект монтажных частей Кейс для переноски |
2 шт.* 1 шт.* 1 экз. 1 экз. 1 шт. (по заказу) 1 шт. (для мод. ADM 6725 и ADM F601) |
Толщиномер (по заказу, только для мод. ADM 6725 и ADM F601)
Термопреобразователь Pt 100 (по заказу, для мод. ADM 6725, ADM F601, ADM 7407, ADM 7907) Примечание - *модель в соответствии с заказом;
Поверка
осуществляется по документам «Инструкция. ГСИ. Расходомеры ультразвуковые FLUXUS фирмы «FLEXIM Flexible Industries GmbH», (Германия). Методика поверки» и «Инструкция. ГСИ. Расходомеры ультразвуковые FLUXUS фирмы «FLEXIM Flexible Industries GmbH», (Германия). Методика поверки имитационным методом», утвержденными ГЦИ СИ ФГУП ВНИИР 27 декабря 2010 г.
Основное поверочное оборудование:
- установка поверочная (для жидкости) с диапазоном расхода от 0,01 до 700 м3/ч, с погрешностью ±0,15%;
- установка поверочная (для газа) с верхним пределом измерения 6500 м3/ч, погрешностью ±0,3 %;
- термометр стеклянный по ГОСТ 28498-90, цена деления 0,1оС;
- имитатор первичного преобразователя расходомера.
Сведения о методах измерений
Методика (метод) измерений содержится в руководстве по эксплуатации на расходомеры ультразвуковые FLUXUS.
Нормативные документы
1 ГОСТ 8.145-75. ГСИ «Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне от 3-10-6 до 10 м3/с».
2 ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
3 Техническая документация фирмы «FLEXIM Flexible Industries GmbH» (Германия).
Рекомендации к применению
Осуществление торговли и товарообменных операций.
