Мера акустическая дефектоскопическая АДНКТ
| Номер в ГРСИ РФ: | 47410-11 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО НПИЦ "КАЧЕСТВО", г.Ижевск |
Для поверки дефектоскопов акустических АДНКТ, используемых для неразрушающего контроля тела насосно-компрессорных труб на наличие дефектов типа нарушения сплошности и однородности металла.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 47410-11 | ||||||
| Наименование | Мера акустическая дефектоскопическая | ||||||
| Модель | АДНКТ | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | feacf946-7436-e91c-9659-28369da79284 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2011 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4276-006-13061670-10 |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 43477 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 4354 от 05.08.11 п.03 |
Производитель / Заявитель
ООО НПИЦ "Качество", РОССИЯ, г.Ижевск
Россия
426069, ул.Студенческая, 7. Тел: (3412) 59-24-10, E-mail: pmm@istu.ru, shavrin@istu.ru, nedzv@istu.ru
Поверка
| Методика поверки / информация о поверке | МАД-АДНКТ 4276.10.003.РЭ. Приложение А |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
47410-11: Описание типа
2011-47410-11.pdf
|
Скачать | 259 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Мера акустическая дефектоскопическая АДНКТ (далее мера АДНКТ) предназначена для поверки дефектоскопов акустических АДНКТ, используемых для неразрушающего контроля тела насосно-компрессорных труб на наличие дефектов типа нарушения сплошности и однородности металла.
Мера АДНКТ позволяет измерять следующие основные параметры дефектоскопа акустического АДНКТ:
- номинальную частоту ультразвуковых колебаний электроакустических преобразователей;
- длительность реверберационно-шумовой характеристики;
- погрешность измерения длины насосно-компрессорной трубы, координаты дефекта и амплитуды эхо-сигнала от дефекта;
- временную нестабильность показаний дефектоскопа;
- работоспособность информационной системы дефектоскопа;
- время контроля одной насосно-компрессорной трубы.
Описание
Мера АДНКТ представляет собой трубу насосно-компрессорную Н-73’5,5-Д (без резьбы, бесшовная, с гладкими концами, условным диаметром 73мм, толщиной стенки 5,5 мм из стали группы прочности Д), выполненную по ГОСТ Р 52203-2004 длиной 3200 мм, на теле которой нанесен искусственный отражатель в виде сегментного паза, перпендикулярного оси насосно-компрессорной трубы.
Сведения о программном обеспечении - отсутствуют.

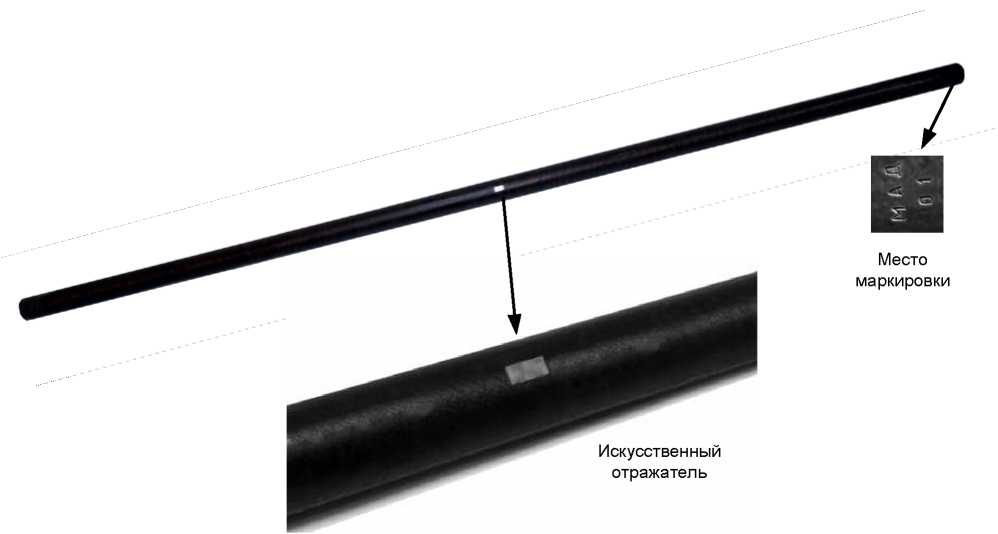

Рисунок 1- Общий вид меры акустической дефектоскопической АДНКТ
Технические характеристики
Длина меры акустической дефектоскопической АДНКТ - 3200 мм с предельным отклонением ± 5 мм
Пределы допускаемой основной абсолютной погрешности измерения длины меры акустической дефектоскопической АДНКТ - ± 1 мм
Координата искусственного отражателя меры акустической дефектоскопической АДНКТ -1585 мм с предельным отклонением ± 5 мм
Пределы допускаемой основной абсолютной погрешности измерения координаты искусственного отражателя меры акустической дефектоскопической АДНКТ - ± 1 мм
Протяженность искусственного отражателя меры акустической дефектоскопической АДНКТ - 30 мм с предельным отклонением ± 0,5 мм
Пределы допускаемой основной абсолютной погрешности измерения протяженности искусственного отражателя меры акустической дефектоскопической АДНКТ - ± 0,02 мм
Стрела искусственного отражателя меры акустической дефектоскопической АДНКТ - 0,7 мм с предельным отклонением ± 0,1 мм
Пределы допускаемой основной абсолютной погрешности измерения стрелы искусственного отражателя меры акустической дефектоскопической АДНКТ - ±0,02 мм
Затухание продольной ультразвуковой волны при частоте ультразвуковых колебаний 5,0± 0,5 МГц в мере акустической дефектоскопической АДНКТ - 28 дБ ± 2 дБ
Скорость продольной ультразвуковой волны в мере акустической дефектоскопической АДНКТ - 5900± 150 м/с
Рабочие условия применения меры акустической дефектоскопической АДНКТ:
температура окружающего воздуха - 20±5 °С
относительная влажность воздуха - 65±15%
атмосферное давление - 100±4 кПа.
Габаритные размеры меры акустической дефектоскопической АДНКТ - 3200±5 мм, 073±1 мм
Масса меры акустической дефектоскопической АДНКТ - не более 30 кг
Полный установленный срок службы - 5 лет.
Знак утверждения типа
наносится на футляр для упаковки, транспортирования и хранения, а также на титульные листы эксплуатационных документов.
Комплектность
В комплект поставки входят:
1 Мера акустическая дефектоскопическая АДНКТ
2 Транспортный пакет для упаковки, транспортирования и хранения
3 Мера акустическая дефектоскопическая АДНКТ. Руководство по эксплуатации МАД-АДНКТ.4276.10.003.РЭ
4 Мера акустическая дефектоскопическая АДНКТ.
Паспорт МАД-АДНКТ.4276.10.003.ПС
Поверка
осуществляется по документу «Мера акустическая дефектоскопическая АДНКТ. Руководство по эксплуатации МАД-АДНКТ 4276.10.003.РЭ. Приложение А. Методика поверки», утвержденной ГЦИ СИ ВНИИОФИ в мае 2011 г.
Основные средства поверки
|
Наименование средств поверки |
Метрологические и основные технические характеристики |
|
Дефектоскоп ультразвуковой УД2-102 с преобразователем пьезоэлектрическим П111-5,0-05 |
Диапазон частот от 1,25 до 10 МГц; диапазон регулировки чувствительности - 100 дБ с шагом 1 дБ; частота 5,0±0,5 МГц; диаметр пьезоэлемента - 5 мм. |
|
Контрольный образец СО-2 из комплекта КОУ-2 |
Диаметр цилиндрического отражателя - 6 мм; глубина залегания - 44 мм, скорость распространения продольной волны в материале образца 5900±59 м/с |
|
Весы для статического взвешивания по ГОСТ 29329-92* |
Наибольший предел взвешивания - не менее 30 кг |
Сведения о методах измерений
Используется для прямых измерений в соответствии с методикой, изложенной в руководстве по эксплуатации.
Нормативные документы
1 ГОСТ Р52203-2004. Трубы насосно-компрессорные и муфты к ним.
2 ТУ 4276-006-13061670-10. Технические условия. Мера акустическая дефектоскопическая АДНКТ.
Рекомендации к применению
Мера акустическая дефектоскопическая АДНКТ применяется вне сферы государственного регулирования обеспечения единства измерений.
