Электроды ионоселективные ХС-001
| Номер в ГРСИ РФ: | 47574-11 |
|---|---|
| Производитель / заявитель: | ООО "Сенсорные Системы", г.С.-Петербург |
Электроды ионоселективные серии ХС-001 предназначены для преобразования активности ионов серебра, меди, свинца, кадмия, ртути (II), таллия (I), железа (III), хрома (VI), калия, аммония, натрия, кальция, магния, цинка, кальция+магния, фторида, хлорида, бромида, иодида, цианида, тиоцианата, сульфида, карбоната, сульфата, цитрата, нитрата, нитрита, перхлората и редокс - активности в водных растворах в электродвижущую силу при нормальных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47574-11 |
| Действует | по 31.03.2026 |
| Наименование | Электроды ионоселективные |
| Модель | ХС-001 |
| Приказы |
№216 от
05.02.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5f73dd4a-a435-472d-d5e9-af057e6f07ab |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4315-94604320-10 |
| Класс СИ | 31.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 24.08.2016 |
| Номер сертификата | 43622 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4634 от 24.08.11 п.04 |
Производитель / Заявитель
ООО «Сенсорные Системы», РОССИЯ, 193231, г. Санкт-Петербург, ул. Коллонтай, д. 23, к. 3, литера А, кв. 79
Россия
199034, Университетская наб., 7/9, Менделеевский центр, Тел./факс: 3282835
Поверка
| Методика поверки / информация о поверке | Р 50.2.034-04 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
3857
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3804 (99%) |
| Неуспешных поверок (СИ непригодно) | 53 (1 %) |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
47574-11: Описание типа
2016-47574-11.pdf
Файл устарел
|
Скачать | 585.7 КБ | |
|
47574-11: Методика поверки
2020-mp47574-11.pdf
Файл устарел
|
Скачать | 192.2 КБ | |
|
47574-11: Описание типа
2016-47574-11-1.pdf
|
Скачать | 585.7 КБ | |
|
47574-11: Описание типа
2026-47574-11.pdf
|
Скачать | 149.2 КБ | |
|
47574-11: Методика поверки
2020-mp47574-11-1.pdf
|
Скачать | 192.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Электроды ионоселективные серии ХС-001 предназначены для преобразования активности ионов серебра, меди, свинца, кадмия, ртути (II), таллия (I), железа (III), хрома (VI), калия, аммония, натрия, кальция, магния, цинка, кальция+магния, фторида, хлорида, бромида, иодида, цианида, тиоцианата, сульфида, карбоната, сульфата, цитрата, нитрата, нитрита, перхлората и редокс - активности в водных растворах в электродвижущую силу при нормальных условиях.
Описание
Ионоселективные электроды серии ХС-001 являются электрохимическими первичными измерительными преобразователями, потенциал которых зависит от активности определенного вида ионов в растворе. Измерение показателя активности ионов (рХ) проводится методом прямой потенциометрии, т.е. измерением потенциала ионоселективного электрода относительно электрода сравнения.
Ионоселективные электроды серии ХС-001 могут использоваться в комплекте с различными типами иономеров, например, серия «Эксперт», серия «Анион», серия «Экотест», И-160, И-500, И-410, серии inoLab (WTW) и другие.
Внешний вид электродов представлен на рис.1

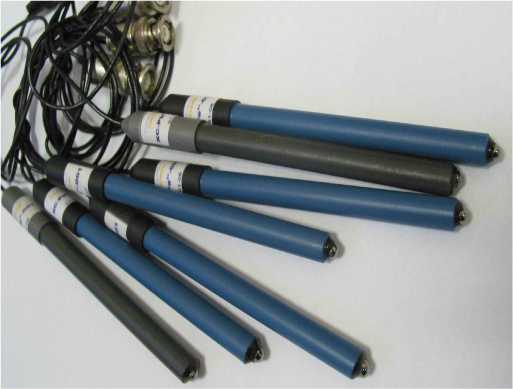

Рис.1 Внешний вид электродов ионоселективных серии ХС-001
Технические характеристики
Таблица 1.
|
Ионы |
Диапазон измеряемых концентраций, моль/дм3 (мг/дм3) |
Ионы |
Диапазон измеряемых концентраций, моль/дм3 (мг/дм3) |
Ионы |
Диапазон измеряемых концентраций, моль/дм3 (мг/дм3) |
|
Ag+ |
10-7 - 10-1 (108-10-4-108- 102) |
Br- |
5 -10-6 - 1 (4- 10-1-8- 104) |
Cit |
10-5 - 0,1 (192 -10-5-19,5) |
|
Cu+2 |
10-7- 1 (64 •10-4-64 -103) |
I- |
5- 10-7 - 1 (65- 10-3-13- 104) |
K+ |
5 -10-6-0,5 (39 -10-6-) |
|
РЬ+2ст. |
5- 10-7 - 10-1 (414- 10-4-207- 102) |
CN- |
10-6 - 10-2 (26- 10-3-260) |
NH4+ |
5- 10-4 - 0,5 (18 -10-4-) |
|
Cd+2 |
5 10-7 - 10-1 (56 -10-5-112- 102) |
CNS- |
10-6 - 1 (6- 10-2-6- 104) |
Na+ |
5 -10-5 - 0,5 (23 -10-5-) |
|
Hg+2 |
10-6 - 10-1 (0,2-20 -103) |
S-2 S кр. |
10-5 - 10-1 (3- 10-1-3 -103) |
Pb+2P |
5-10-6 - 10-1 (106-10-6- 10,6) |
|
Tl+ |
10-6 - 10-1 (0,2-20 -103) |
NO2- |
10-5 - 10-1 ( 46- 10-5-4,6) |
Ca+2 |
5- 10-5 - 0,1 (40-10-5-4) |
|
Fe+3 |
10-5 - 10-2 (0,6-560) |
NO3- |
2 -10-6 - 0,2 (62-10-6-0,62) |
Mg+2 |
5 -10-5 - 0,1 (24-10-5-2,4) |
|
Cr+6 |
10-7 - 10-4 (52 -10-4-5,2) |
ClO4- |
10-5 - 10-1 99.5- 10-5-9,95 |
Zn+2 |
5 -10-5 - 0,1 (65- 10-5-6,5) |
|
S 2ст. |
10-5 - 10-1 (3 -10-1-3 -103) |
CO3-2 |
10-7 - 10-3 (60 -10-7-0,06) |
Ca+2+M g+2 |
10-4 - 0,1 (64 -10-4-6 ,4) |
|
F- |
10-6 - 10-1 (1,9 -10-2-1,9 -103) |
SO4-2 |
10-4 - 0,1 (96 -10-4-9,6) |
RedOx |
1/100 - 100/1* |
|
Cl- |
10-5 - 1 (0,35-35- 103) |
*
- соотношение редокс-пар
Таблица 2.
|
Ионы |
Диапазон линейности функции, моль/дм3 |
Ионы |
Диапазон линейности функции, моль/дм3 |
Ионы |
Диапазон линейности функции, моль/дм3 |
|
Ag+ |
10-5- 10-2 |
Br- |
10-4- 10-1 |
Cit |
10-5 - 5 -10-2 |
|
Cu+2 |
10-6- 10-2 |
I- |
10-4- 10-1 |
K+ |
2 -10-5- 0,2 |
|
РЬ+2ст. |
10-5- 10-2 |
CN- |
10-4- 10-2 |
NH4+ |
5- 10-4- 0,2 |
|
Cd+2 |
10-5- 10-2 |
CNS- |
10-4- 10-2 |
Na+ |
5 -10-4- 10-2 |
|
Hg+2 |
10-4- 10-2 |
S-2 S кр. |
10-4- 10-2 |
Pb+2P |
10-5- 10-2 |
|
Tl+ |
10-5- 10-2 |
NO2- |
5-10-4- 1-10-1 |
Ca+2 |
5 -10-4- 10-2 |
|
Fe+3 * |
10-4- 10-2 |
NO3- |
2 -10-5 - 0.1 |
Mg+2 |
5 -10-4- 10-2 |
|
Cr+6 |
10-6- 10-4 |
ClO4- |
5-10-4- 1-10-1 |
Zn+2 |
10-4 - 5- 10-2 |
|
S 2ст. |
10-4- 10-2 |
CO3-2 |
5 -10-5- 10-3 |
Ca+2+Mg+2 |
5 -10-4- 10-2 |
|
F- |
10-5- 10-2 |
SO4-2 |
10-4 - 5 -10-2 |
RedOx |
-500 - 500** |
|
Cl- |
10-4- 10-2 |
* - электроды на ионы Fe 3+ характеризуются двумя диапазонами линейности: а) 10 -4 -10 —3 моль/дм 3 - угловой коэффициент (35 ± 15) мВ б) 10 -3 -10 -2 моль/дм 3 - угловой коэффициент (55 ± 20) мВ
**- редокс электроды характеризуются диапазоном линейности в указанном интервале значений потенциалов в мВ относительно электрода сравнения
Таблица 3.
|
Ионы |
Значения крутизны, мВ/рХ |
Ионы |
Значения крутизны, мВ/рХ |
Ионы |
Значения крутизны, мВ/рХ |
|
Ag+ |
58 ± 5 |
Br— |
58 ± 5 |
Cit |
24 ± 5 |
|
Cu+2 |
28 ± 3 |
I— |
58 ± 5 |
K+ |
55 ± 5 |
|
РЬ+2ст. |
28 ± 3 |
CN- |
57 ± 5 |
NH4+ |
55 ± 5 |
|
Cd+2 |
27 ± 3 |
CNS- |
57 ± 5 |
Na+ |
54 ± 5 |
|
Hg+2 |
45 ± 20 |
S-2 S кр. |
40 ± 20 |
РЬ+2р |
27 ± 5 |
|
Tl+ |
50 ± 20 |
NO2- |
40 ± 10 |
Ca+2 |
27 ± 5 |
|
Fe+3 |
* |
NO3- |
55 ± 5 |
Mg+2 |
27 ± 5 |
|
Cr+6 |
60 ± 30 |
ClO4- |
55 ± 5 |
Zn+2 |
50 ± 5 |
|
S 2ст. |
50 ± 20 |
CO3-2 |
27 ± 5 |
Ca+2+Mg+2 |
27 ± 5 |
|
F— |
58 ± 5 |
SO4-2 |
27 ± 5 |
RedOx |
55± 5 |
|
Cl— |
55 ± 5 |
*- в зависимости от содержания иона значение крутизны составляет для интервала: от 10 —4 до 10 -3 моль/дм 3 (35 ± 15) мВ
от 10 -3 до 10 —2 моль/дм 3 (55 ± 20) мВ
Потенциалы электродов относительно хлорсеребряного эталонного электрода сравнения в растворах с содержанием определяемых ионов 10-3 моль/дм3 при температуре (25 ± 0,5) оС приведены в таблице 4.
Таблица 4.
|
Ионы |
Значения потенциалов, Е, мВ |
Ионы |
Значения потенциалов, Е, мВ |
Ионы |
Значения потенциалов, Е, мВ |
|
Ag+ |
600 ± 450 |
Br- |
50 ± 100 |
Cit |
350 ± 250 |
|
Cu+2 |
200 ±150 |
I- |
— (200 ± 150) |
K+ |
120±100 |
|
РЬ+2ст. |
— (200 ± 150) |
CN- |
— (200 ±1 50) |
NH4+ |
200 ±100 |
|
Cd+2 |
— (300 ± 250) |
CNS- |
100 ± 70 |
Na+ |
100±100 |
|
Hg+2 |
400 ± 300 |
S-2 О кр. |
— (650 ± 450) |
РЬ+2р |
200 ±100 |
|
Tl+ |
— 200 ±150 |
NO2- |
300±150 |
Ca+2 |
350 ± 250 |
|
Fe+3 |
200 ±150 |
NO3- |
350 ± 250 |
Mg+2 |
150±100 |
|
Cr+6 * |
350 ± 250 |
ClO4- |
350 ± 250 |
Zn+2 |
150±100 |
|
S-2 ** |
— (650 ± 450) |
CO3-2 |
150±100 |
Ca+2+Mg+2 |
100±150 |
|
F- |
100 ± 50 |
SO4-2 |
200 ±100 |
RedOx*** |
200 ±100 |
|
Cl- |
200 ±150 |
* — в растворе смолярной концентрацией ионов 10-4 моль/дм3
** — при рН раствора, равном 9,18 рН.
*** — при соотношении редокс-пар 1/1.
Габаритные размеры электродов:
— длина (150 ± 3) мм
— диаметр (8 ± 1.0) мм (допускается применение корпусов с диаметрами 10 и 12 мм)
Масса электродов: (25 ± 5) г
Вероятность безотказной работы электродов за 1000 ч при доверительной вероятности 0,9 не менее 0,94.
Условия эксплуатации:
- температура анализируемой жидкости для электродов на ионы NO2-, NO3 -, CIO4-, СОз-2, SO4-2, Cit, K +, NH4+, Na+, Pb+2,Ca2+ , Mg2+, Zn2+, Ca2++Mg2+: от + 5 до + 35 оС
- температура анализируемой жидкости для остальных электродов: от 5 до + 80 оС.
Знак утверждения типа
Знак утверждения типа наносится на титульные листы паспортов на электроды.
Комплектность- электрод ионоселективный серии ХС-001 - паспорт и руководство по эксплуатации - коробка |
1 экз. 1 экз. 1 экз. |
Сведения о методах измерений
Методика измерений изложена в паспортах и руководствах по эксплуатации на конкретные электроды серии ХС-001.
Нормативные документы
Технические условия ТУ 4315-94604320-10
