Дифрактометры рентгеновские EMMA
| Номер в ГРСИ РФ: | 47729-11 |
|---|---|
| Категория: | Дифрактометры |
| Производитель / заявитель: | Фирма "GBC Scientific Equipment Pty Ltd.", Австралия |
Для измерения интенсивности и углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте при решении задач рентгенодифракционного и рентгеноструктурного анализа материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47729-11 |
| Действует | по 16.09.2016 |
| Наименование | Дифрактометры рентгеновские |
| Модель | EMMA |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ca3f248c-61fa-03c7-807b-64b9cdbe1ed7 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 31.01 |
| Год регистрации | 2011 |
| Страна-производитель | Австралия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 16.09.2016 |
| Номер сертификата | 43818 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4992 от 16.09.11 п.47 |
Производитель / Заявитель
Фирма "GBC Scientific Equipment Pty Ltd.", АВСТРАЛИЯ
Австралия
12 Monterey Road, Dandenong, Victoria 3175, Australia, www.gbcsci.com, 2-4 Lakewood Boulevard, Braeside Victoria, 3195, Australia, Tел. +61 3 9213 3666, факс: +61 3 9213 3677, E-mail: gbc@gbcsci.com
Поверка
| Методика поверки / информация о поверке | МП 242-1185-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
47729-11: Описание типа
2011-47729-11.pdf
|
Скачать | 90.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Дифрактометры рентгеновские EMMA предназначены для измерения интенсивности и углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте при решении задач рентгенодифракционного и рентгеноструктурного анализа материалов.
Описание
Дифрактометр представляет собой настольный стационарный лабораторный прибор.
Принцип действия дифрактометра основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки исследуемого вещества. В дифрактометре используется фокусирующая схема Брегга-Брентано. Расходящийся пучок рентгеновских лучей отражается от группы плоскостей с индексами hkl, параллельных плоскости образца.
Регистрация дифракционной картины осуществляется при синхронном повороте блока детектирования и держателя с образцом или блока детектирования и рентгеновской трубки вокруг общей оси гониометра с требуемыми угловыми скоростями.
Конструктивно дифрактометр выполнен в виде приборного каркаса, в нижней части которого располагаются высоковольтный источник питания рентгеновской трубки, блок управления и сбора данных и блок управления приводом. В верхней части каркаса в специальной защите от прямого и отраженного рентгеновского излучения трубки располагается измерительный блок, включающая в себя вертикальный двукружный гониометр, рентгеновскую трубку, блок детектирования (с пропорциональным ксеноновым или полупроводниковым детектором) и коллимационную систему с щелевыми устройствами.
Управление дифрактометром, сбор данных и их обработка осуществляются с помощью внешнего персонального компьютера.

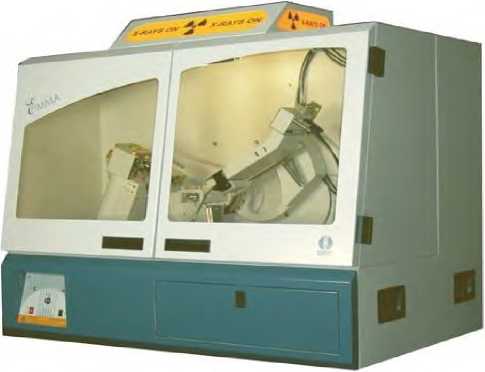

Внешний вид дифрактометра показан на рисунке 1.
Рисунок 1 - Дифрактометр рентгеновский EMMA
Программное обеспечение
Программное обеспечение предназначено для управления дифрактометром и для сбора, обработки и хранения полученных данных.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО, файл setup.exe) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ЕММА «Visual XRD» |
VisXRD 1.0.36 |
1.0.36 |
be97f4245aa082576d 7e343bc996dc1d |
MD 5 |
|
«XRD TRACES» |
TRACES 6.7.27 |
6.7.27 |
9b1d45895c48323bda d3dcd95e02c0ba |
MD 5 |
Структура ПО включает в себя блоки, отвечающие за управление прибором, получение и хранение данных и блоки, отвечающие за интерфейс пользователя и вывод информации.
Защита программного обеспечения от несанкционированных изменений обеспечивается расчетом цифрового идентификатора метрологически значимой части ПО и сравнением его с исходным. Защита программного обеспечения от непреднамеренных действий обеспечивается функциями резервного копирования. Погрешность программного обеспечения входит в суммарную погрешность дифрактометра. Уровень защиты ПО относится к категории C по МИ 3286-2010. Идентификатор метрологически значимой части ПО указан в первой цифре номера версии.
Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
1 Диапазон измерений углов дифракции 2 9, градус |
от 0,5 до 160 |
|
2 Пределы допускаемой абсолютной погрешности измерения угловых положений дифракционных максимумов, градус |
±0,015 |
|
3 Относительное СКО выходного сигнала 1, %, не более |
1,0 |
|
4 Диаметр гониометра, мм |
от 360 до 500 |
|
5 Минимальный шаг сканирования, градус |
0,002 |
|
6 Максимальная угловая скорость сканирования 29, градусов в минуту |
100 |
|
7 Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
220+22.зз |
|
8 Потребляемая мощность, кВ-А, не более |
10 |
|
10 Габаритные размеры* (длина* ширина* высота), мм, не более |
1100x700x1050 |
1 Выходной сигнал: Суммарная интенсивность в максимуме отражения (104) для ГСО 9464-2009; число измере-ний=10.Время накопления 100 с.
|
11 Масса*, кг, не более |
150 |
|
12 Средний срок службы, лет |
10 |
|
13 Наработка на отказ, ч |
5300 |
|
14 Условия эксплуатации: диапазон температуры окружающего воздуха, оС диапазон атмосферного давления, кПа относительная влажность при 25 °С, %, не более |
от 18 до 32 от 84 до 107 80 |
* без компьютера и внешнего охладителя и без приставок.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на правый верхний угол лицевой панели прибора в виде наклейки или отпечатком от резинового клише.
Комплектность
- дифрактометр;
- компьютер;
- руководство по эксплуатации;
- методика поверки МП-242-1185 -2011.
Поверка
осуществляется по документу «МП 242-1185-2011.Дифрактометры рентгеновские EMMA фирмы "GBC Scientific Equipment Pty Ltd", Австралия, утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в июле 2011 г. Основные средства поверки - государственный стандартный образец дифракционных свойств кристаллической решетки (оксид алюминия, SRM 1976a), ГСО 9464-2009 или иной стандартный образец аналогичного состава с метрологическими характеристиками не хуже указанных.
Сведения о методах измерений
1. ГОСТ 6912.2-93. Глинозем. Рентгенодифракционный метод определения альфа-оксида алюминия.
2. ГОСТ Р 51795-2001. Цементы. Методы определения содержания минеральных добавок.
3. ISO/WD 16258. Воздух на рабочем месте. Метод рентгеновской дифракции для определения вдыхаемого кристаллического кварца.
4. ASTM C 1365. Метод определения фазового состава портландцемента и клинкера портландцемента с использованием рентгеновской дифракции.
Нормативные документы
Техническая документация фирмы-изготовителя
Рекомендации к применению
при выполнении работ по обеспечению безопасных условий и охраны труда и при оценке соответствия продукции обязательным требованиям, установленным законодательством Российской Федерации.
