Трансформаторы напряжения ЗНОЛ-СЭЩ-6
| Номер в ГРСИ РФ: | 47790-11 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО "ГК "Электрощит-ТМ-Самара", г.Самара |
Для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты. Устанавливаются в комплектные распределительные устройства электрических подстанций и являются комплектующими изделиями.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47790-11 |
| Наименование | Трансформаторы напряжения |
| Модель | ЗНОЛ-СЭЩ-6 |
| Технические условия на выпуск | ТУ 3414-086-15356352-2007 |
| Класс СИ | 34.01.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 43882 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 5023 от 26.09.11 п.08 |
Производитель / Заявитель
ЗАО "ГК "Электрощит-ТМ-Самара", г.Самара
Россия
443048, пос.Красная Глинка, Тел. (846) 950-28-00, 276-39-84, тел: 276-27-77, факс 276-39-77, www.electroshield.ru, E-mail: info@redclay.samara.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки | 8 лет |
| Зарегистрировано поверок | 49 |
| Найдено поверителей | 7 |
| Успешных поверок (СИ пригодно) | 49 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 47790-11: Описание типа СИ | Скачать | 828.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения ЗНОЛ-СЭЩ-6 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Трансформаторы устанавливаются в комплектные распределительные устройства электрических подстанций и являются комплектующими изделиями.
Описание
Трансформаторы напряжения относятся к классу измерительных преобразователей.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

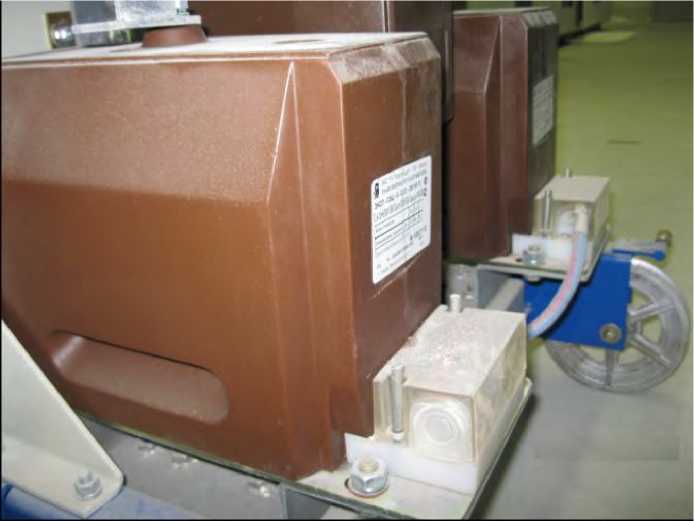

Трансформаторы ЗНОЛ-СЭЩ-6 - однофазные, электромагнитные, заземляемые.
По принципу конструкции - опорные, представляющие собой блок, состоящий из магнитопровода и трех обмоток: одной первичной и двух вторичных, который залит компаундом на основе эпоксидной смолы.
Трансформаторы изготовлены в двух модификациях: ЗНОЛ-СЭЩ-6-0,2/3-25/100 У2 и ЗНОЛ-СЭЩ-6-1-0,2/3-10/100 У2, отличающихся конструктивным исполнением.
Высоковольтный вывод «А» первичной обмотки трансформаторов ЗНОЛ-СЭЩ-6-0,2/3-25/100 У2 выполнен в виде контакта с резьбой М10.
Высоковольтный вывод «А» первичной обмотки трансформаторов ЗНОЛ-СЭЩ-6-1-0,2/3-10/100 У2 выполнен со съемным защитным предохранительным устройством, которое выполнено в виде разборной конструкции с плавкой вставкой. Корпус предохранительного устройства литой из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту плавкой вставки от механических и климатических воздействий. Плавкая вставка представляет собой предохранитель фирмы SIBA.
Выводы вторичной обмотки и заземляемый вывод первичной обмотки трансформаторов выполнены в виде болтов М6 и расположены в контактной коробке, закрываемой изоляционной пломбируемой крышкой в передней торцевой части трансформатора внизу.
Для крепления трансформаторов в месте установки на опорной поверхности трансформаторов имеются отверстия под болты М10.
Рабочее положение трансформаторов в пространстве - любое. В верхней части корпуса трансформаторы имеют табличку технических данных.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Технические характеристики
Таблица 1 - Характеристики трансформаторов напряжения ЗНОЛ-СЭЩ-6
|
Характеристики |
Модификация | |
|
ЗНОЛ-СЭЩ-6-0,2/3-25/100 У2 |
ЗНОЛ-СЭЩ-6-1-0,2/3-10/100 У2 | |
|
Класс напряжения, кВ |
6 | |
|
Наибольшее рабочее напряжение, кВ |
7,2/\3 | |
|
Номинальное напряжение первичной обмотки, кВ |
6,3Л/3 | |
|
Номинальное напряжение основной вторичной обмотки, В |
100/\3 | |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 | |
|
Классы точности основной вторичной обмотки |
0,2; 0,5; 1 | |
|
Класс точности дополнительной вторичной обмотки |
3,0 | |
|
Номинальная мощность основной вторичной обмотки, В • А в классах точности 0,2 0,5 1 |
25 50 75 |
10 50 75 |
|
Номинальная мощность дополнительной вторичной обмотки, В^А |
100 | |
|
Предельная мощность трансформатора вне класса точности В А |
630 | |
|
Номинальная частота, Гц |
50 | |
|
Схема и группа соединения обмоток |
1/1/1-0-0 | |
|
Габаритные размеры, мм, (длинахширинахвысота) |
347х148х239,4 | |
|
Масса, кг |
27 |
29 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У2 | |
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Комплектность
Таблица 2 - Комплектность трансформаторов напряжения ЗНОЛ-СЭЩ-6
|
Наименование |
Количество | |
|
Модификация ЗНОЛ-СЭЩ-6-0,2/ 3-25/100 У2 |
Модификация ЗНОЛ-СЭЩ-6-1-0,2/ 3-10/100 У2 | |
|
1. Трансформа- |
6 шт. |
6 шт. |
|
тор напряжения |
Зав. №№ 02633-10, 02634-10, 0263510, 02636-10, 02637-10, 02658-10 |
Зав. №№ 02629-10, 02630-10, 0263110, 02632-10, 02647-10, 02657-10 |
|
2. Паспорт |
6 экз. |
6 экз. |
Поверка
осуществляется по ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15 (кл. т. 0,05), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
Сведения о методах измерений
Сведения отсутствуют.
Нормативные документы
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
2. ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
3. ТУ 3414-086-15356352-2007 Трансформаторы напряжения ЗНОЛ-СЭЩ-6 и ЗНОЛ-СЭЩ-10. Технические условия.
Рекомендации к применению
- «осуществление торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
