Термометры манометрические FTh, THK

Назначение

Термометры манометрические серий FTh, THK (далее - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу термобаллона термометров.

Описание

Принцип работы термометров основан на зависимости между температурой и давлением термометрического вещества - инертного газа, находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры на термобаллон термометра изменяется давление внутри манометрической термосистемы и под действием давления происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства.

Термометры серий FTh, THK относятся, в зависимости от модели и исполнения, к показывающим стрелочным приборам погружного типа или настенного исполнения, и состоят из круглого или прямоугольного (щитового исполнения) корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и манометрической термосистемы, заполненной инертным газом, с чувствительным элементом в защитной трубке - термобаллона. Корпус термометров изготавливается из нержавеющей стали или пластмассы, а термобаллон - из нержавеющей стали или меди. Термометры изготавливаются с тыльным и радиальным креплением корпуса, с поворачивающимся и откидным корпусом или с капилляром.

Термометры серии FTh имеют две модели: FTh 100 Ch и FTh 160 Ch, которые различаются диаметром корпуса. Модели FTh 100 Ch и FTh 160 Ch имеют следующие исполнения: D402, D412, D432, D442, D472, D482, различающиеся по конструктивному исполнению.

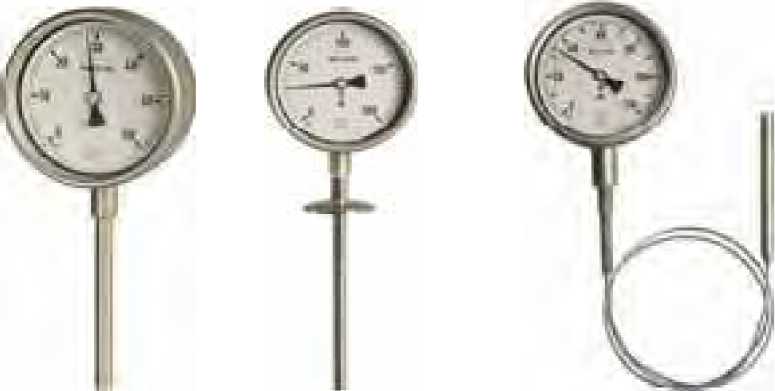

Термометры серии FTh

Термометры серии THK изготавливаются только с капилляром и имеют следующие моделей: THK 110/52 S, THK 113/37 S, THK 115/40 S, THK 130/45 S, THK 150/58 S, THK 150 S/58 S, THK 171/62 S, THK 181/62S, различающиеся по конструктивному исполнению корпуса. Материал капилляра - медь с поливинилхлоридной оболочкой.

057,5

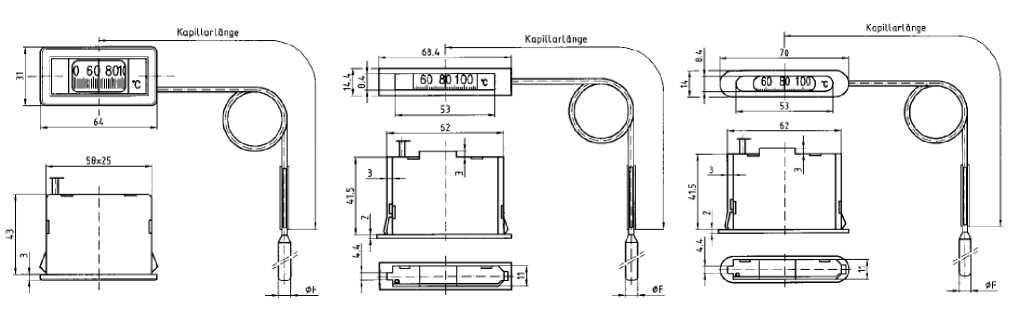

THK 115/40 S (THK 113/37 S)         THK 110/52 S                   THK 130/45 S

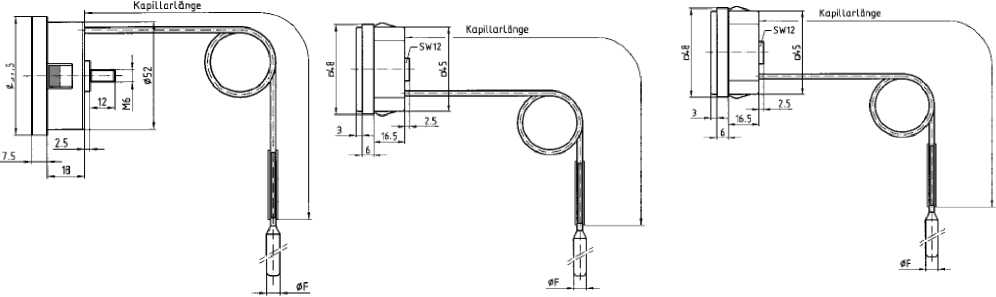

THK 150/58 S                 THK 171/62 S

THK 181/62 S

THK 150/58 S                THK 171/62 S                  THK 181/62 S

Термометры могут быть оснащены различными сигнализирующими устройствами.

Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или с использованием защитных гильз, предохраняющих термобаллон термометра от воздействия агрессивных сред. Технические характеристики защитных гильз для термометров приведены в технической документации фирмы-изготовителя.

Технические характеристики

Диапазон измерений (показаний) термометров серии THK, °С: от минус 30 до плюс 30

(от минус 40 до плюс 40), от плюс 10 до плюс 110 (от 0 до плюс 120). Цена деления шкалы термометров серии THK, °С:

Пределы допускаемой абсолютной погрешности термометров серии THK, °С:

- в диапазоне измерений от минус 30 до плюс 30 °С:

- в диапазоне измерений от плюс 10 до плюс 110 °С: ...........................±

Диапазон измерений, цена деления шкалы и пределы допускаемой абсолютной погреш-

ности термометров серии FTh представлены в таблице:

Примечание: по отдельному заказу допускается изготовление термометров с классом точности 1, 2 и с диапазонами температур по DIN EN 13190-2002, лежащих в пределах от минус 40 до плюс 600 °С

Диаметр (габаритные размеры лицевой части) корпуса, мм:

- для серии THK:.................................37; 40; 52; 45x45; 58x25; 25x58; 62x11;

- для серии FTh: .............................100; 160; 250 (по дополнительному заказу)

Диаметр термобаллона, мм:

- для серии THK: .........................................................................6,5; 8,5;

- для серии FTh: ................................................................................10

Длина термобаллона, мм:

- с жестким соединением (без капилляра): .................................................от 100;

- с капиллярным соединением: ........................................................от 100

Длина капилляра, мм: ......................................................500; 1000; 1500; 2000

Средний срок службы, лет, не менее:...........................................................10

Рабочие условия эксплуатации:

- температура окружающей среды, °С: ........................от минус 10 до плюс 50

- относительная влажность при температуре плюс 40 °С, %, не более ...........98.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта на термометр (в правом верхнем углу) типографским способом.

Комплектность

Термометр                  - 1 шт.;

Паспорт (на русском языке) - 1 экз.;

По дополнительному заказу: защитная гильза, монтажные приспособления, сигнализирующие устройства.

Поверка

осуществляется по ГОСТ 8.205-78 «ГСИ. Термометры манометрические. Методы и средства поверки».

Основные средства поверки:

- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

- термостат жидкостной прецизионный переливного типа модели ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 100 °С и нестабильностью поддержания заданной температуры ±(0,004.. .0,01) °С;

- термостат жидкостной прецизионный переливного типа модели ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 100 °С и нестабильностью поддержания заданной температуры ±(0,004.0,01) °С;

- термостат жидкостной «ТЕРМОТЕСТ-300» с диапазоном воспроизводимых температур от плюс 100 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,01.0,02) °С;

- калибратор температуры модели АТС-650А/В с диапазоном воспроизводимых температур от плюс 33 до плюс 650 °С, нестабильностью поддержания заданной температуры ±0,02 °С, и погрешностью воспроизведения заданной температуры: ±(0,11.0,35) °С;

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.205-78.

Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на термометры.

Нормативные документы

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний.

Европейский стандарт DIN EN 13190-2002 Термометры стрелочные.

Техническая документация фирмы «AFRISO-EURO-INDEX GmbH», Германия.

ГОСТ 8.205-78 ГСИ. Термометры манометрические. Методы и средства поверки.
