Расходомеры TSK-C150CJ1U5V0-0-S5H-0

Назначение

Расходомеры TSK-C150CJ1U5V0-0-S5H-0 (далее - расходомеры) предназначены для измерений, контроля и регулирования объемного расхода воды в системе охлаждения компрессоров В-103/1-4 в ОАО «Ангарский завод полимеров».

Описание

В состав расходомеров входит измерительная камера - фитинг (из нержавеющей стали), в котором перпендикулярно направлению потока установлена лопасть, закрепленная на оси с пружиной кручения. На другом конце оси, за стенкой фитинга, имеется магнитная полумуфта (магнит кольцевого типа), связанная с другой магнитной полумуфтой механического стрелочного отсчетного устройства. Отсчетное устройство дополнительно имеет встроенные концевые преобразователи.

Принцип действия расходомеров основан на зависимости угла поворота лопасти, установленной в трубопроводе, от величины расхода воды - за счет равновесия силы натяжения пружины и силы набегающего потока воды.

Расходомеры монтируются на вертикальных трубопроводах на восходящих потоках.

Присоединение фланцев фитинга DN200 PN16 по стандарту DIN 2501.

Внешний вид и конструкция расходомеров представлены на фото 1 и рисунке 1.

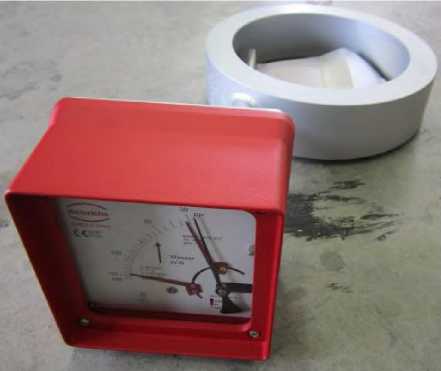

Фото 1 - Внешний вид расходомера

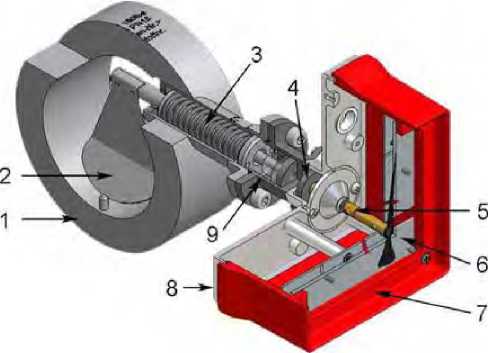

1 - фитинг;

2 - лопасть;

3 - ось лопасти с пружиной кручения;

4 - постоянный магнит кольцевого типа;

5 - магнитная полумуфта механического стрелочного отсчетного устройства;

6 - шкала;

7 - крышка с окошком;

8 - плита основания корпуса отсчетного устройства;

9 - камера полумуфты.

Рисунок 1 - Конструкция расходомера

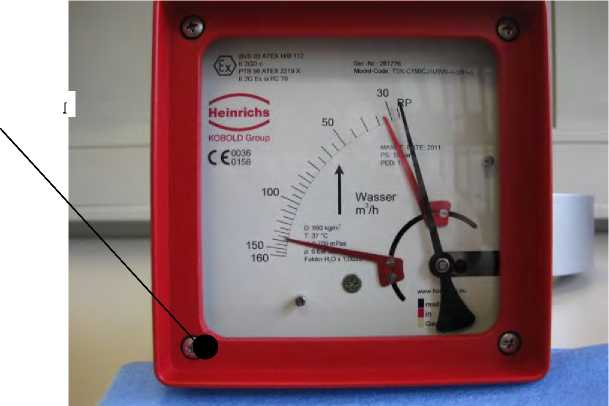

В расходомерах предусмотрено опломбирование показывающего устройства. Место пломбировки показано на фото 2.

Место пломбировки

Фото 2 - Место пломбировки расходомера

Технические характеристики

Диаметр условного прохода (Dу), мм

Минимальный объемный расход Qmin, м3/ч

Максимальный объемный расход Qmax, м3/ч

Пределы допускаемой приведенной погрешности измерений

объемного расхода, % Qmaх

Сходимость результатов измерений, % Qmaх

Давление измеряемой воды, бар

Диапазон рабочих температур, оС:

- измеряемой воды

- окружающего воздуха

Габаритные размеры, мм

Масса, кг, не более

Длина прямого участка до/после расходомера, мм

Среднее время наработки на отказ, ч

Средний срок службы, лет

200

25

160

±2,5

0,8

6

от 20 до 80

от минус 40 до плюс 60

486 х 323 х 149

14

5Dу/3Dу

40 000

15

Знак утверждения типа

наносится на маркировочную табличку расходомера и в центре титульных листов эксплуатационной документации методом наклейки.

Комплектность

1 Расходомер TSK-C150CJ1U5V0-0-S5H-0 - 1 шт.

2 Руководство по установке и эксплуатации - 1 шт.

3 Паспорт - 1 шт.

4 Методика поверки «Расходомеры TSK-C150CJ1U5V0-0-S5H-0. Методика поверки.

МЦКЛ.0019.МП»

Поверка

осуществляется по документу «Инструкция. Расходомеры TSK-C150CJ1U5V0-0-S5H-0. Методика поверки. МЦКЛ.0019.МП», утвержденному ГСИ СИ ООО КИП «МЦЭ» 10.08.2011 г.

Основное поверочное оборудование - установка поверочная трубопоршневая, диапазон измеряемых значений объемного расхода от 10 до 300 м3/ч, пределы допускаемой относительной погрешности измерений объемного расхода ± 0,09 %.

Сведения о методах измерений

Метод измерения изложен в эксплуатационной документации на расходомеры.

Нормативные документы

1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».

2 Техническая документация фирмы Heinrichs Messtechnik GmbH, Германия

Рекомендации к применению

осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
