Комплекты мер моделей дефектов для вихретоковой дефектоскопии КМД-2353
| Номер в ГРСИ РФ: | 48016-11 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО "НПП "Промприбор", г.Москва |
Для воспроизведения и (или) хранения физической величины заданных геометрических размеров искусственных дефектов на поверхности и применяются для проведения поверки, калибровки, настройки, а также измерения порога чувствительности и рабочего зазора вихретоковых дефектоскопов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48016-11 |
| Действует | по 18.08.2026 |
| Наименование | Комплекты мер моделей дефектов для вихретоковой дефектоскопии |
| Модель | КМД-2353 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 33f2482c-031f-8881-d5fc-8d9094d507ce |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4276-050-76005454-2011 |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | 21.10.2016 |
| Номер сертификата | 44174 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 5491 от 21.10.11 п.40 |
Производитель / Заявитель
ООО "НПП "Промприбор", г.Москва; ООО "ПРОМПРИЛАД", Украина, г.Киев (срок свидетельства: 21.10.2016 г.)
Россия
105122, а/я 82, юр.адрес 107078, Орликов пер., 6. Тел/факс: (495) 580-37-77, www.npprompribor.ru, E-mail: ndt@npprompribor.ru
Поверка
| Методика поверки / информация о поверке | МП 48016-11 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 154 (98%) |
| Неуспешных поверок (СИ непригодно) | 3 (2 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
48016-11: Описание типа
2021-48016-11.pdf
|
Скачать | 651.7 КБ | |
|
48016-11: Методика поверки
2021-mp48016-11.pdf
|
Скачать | 57.3 КБ |
Описание типа
Назначение
Комплекты мер моделей дефектов для вихретоковой дефектоскопии КМД-2353 (далее по тексту - комплекты) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических размеров искусственных дефектов на поверхности и применяются для проведения поверки, калибровки, настройки, а также измерения порога чувствительности и рабочего зазора вихретоковых дефектоскопов.
Описание
Принцип действия основан на воспроизведении заданных геометрических размеров искусственных дефектов, нанесённых на меру.

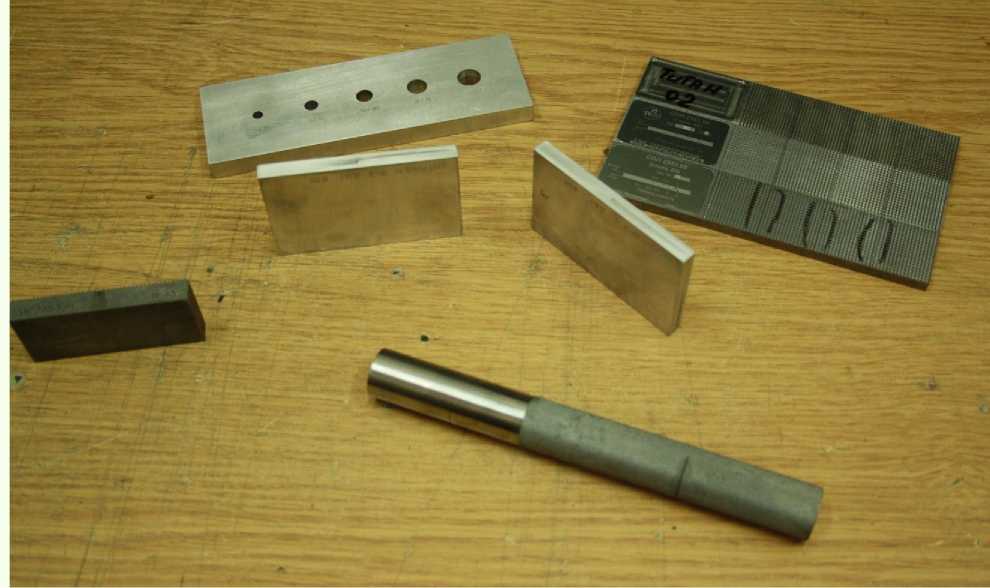

Фотография общего вида комплектов мер моделей дефектов для вихретоковой дефектоскопии КМД-2353 приведена на рисунке 1.
Рисунок 1 - Общий вид комплектов
Комплекты состоят из следующих мер моделей дефектов с искусственными дефектами (далее - ИД):
1) меры моделей дефектов, предназначенные для воспроизведения поверхностных трещин, представляющие собой металлические пластины, на поверхностях которых нанесены искусственные дефекты в виде прямых рисок различной глубины и ширины. Металл, из которого изготовлена пластина:
Маркировка
2353.01
2353.02
2353.05
2353.06
2353.08
Материал
сталь колесная (из обода колеса) сталь колесная (из обода колеса) сталь 20
сталь 20
сталь 45 *
* По заказу потребителя может изготавливаться из другого материала.
2) мера моделей дефектов 2353.03, предназначенная для воспроизведения поверхностных трещин, представляет собой металлический пруток, на поверхностях которого нанесены искусственные дефекты в виде прямых рисок различной глубины и ширины. Металл, из которого изготовлена мера:
Маркировка 2353.03
Материал сталь 45
3) меры моделей дефектов, предназначенные для воспроизведения подповерхностных трещин, представляют собой набор двух металлических пластин, выполненных с одной ступенью каждый. При соединении этих одноступенчатых пластин получаем брусок в виде параллелепипеда. Металл, из которого изготовлена пластина:
Маркировка 2353.10 1-4 2353.10 2-3
Материал сплав Д16 сплав Д16
4) мера моделей дефектов 2353.12-1, предназначенная для воспроизведения поверхностных трещин, представляет собой металлический брусок в виде параллелепипеда, в котором выполнены пять сквозных отверстий разного диаметра. Вдоль всей длины отверстия выполнены пропилы. Металл, из которого изготовлена мера:
Маркировка 2353.12-1
Материал сплав Д16Т
5) мера модели дефекта 2353.12-2, предназначенная для воспроизведения поверхностных трещин, представляет собой металлическое кольцо со сквозным отверстием. На углу торца кольца и отверстия выполнен пропил. Металл, из которого изготовлена мера:
Маркировка 2353.12-2
Материал сплав Д16Т
Технические характеристики
Метрологические и технические характеристики комплектов мер моделей дефектов для вихретоковой дефектоскопии КМД-2353 указанны в таблице 1.
Таблица 1
|
Наименование параметра |
Значение параметра |
|
Номинальное значение глубины искусственных дефектов, мм: 2353.01 ИД1; ИД2 2353.02 ИД1; ИД2; ИД3; ИД4; ИД5; ИД6 2353.03 ИД1; ИД2; ИД3; ИД4 2353.05 ИД1; ИД2; ИД3; ИД4; ИД5; ИД6 2353.06 ИД1; ИД2; ИД3 2353.08 ИД1; ИД2; ИД3; ИД4; ИД5; ИД6; ИД7; ИД8 2353.10 1-4 ИД1; ИД2 2353.10 2-3 ИД1; ИД2 2353.12-1 ИД1; ИД2; ИД3; ИД4; ИД5 2353.12-2 ИД1 |
0,5; 3 0,4; 0,5; 0,5; 2,8; 3,0; 3,0 0,75; 0,75; 4,5; 4,5 1; 2; 3; 4; 5; 6 1; 3; 6 0,6; 1,5; 3,0; 0,1; 0,2; 0,5; 1,0; 2,0 4; 1 3; 2 0,5; 0,5; 0,5; 0,5; 0,5 0,76 |
|
Отклонение номинального значения глубины искусственных дефектов, мм: 2353.01 ИД1; ИД2 2353.02 ИД1; ИД2; ИД3; ИД4; ИД5; ИД6 2353.03 ИД1; ИД2; ИД3; ИД4 2353.05 ИД1; ИД2; ИД3; ИД4; ИД5; ИД6 2353.06 ИД1; ИД2; ИД3 2353.08 ИД1; ИД2; ИД3;ИД6; ИД7; ИД8 2353.08 ИД4; ИД5 2353.10 1-4 ИД1; ИД2 2353.10 2-3 ИД1; ИД2 2353.12-1 ИД1; ИД2; ИД3; ИД4; ИД5 2353.12-2 ИД1 |
± 0,10 ± 0,10 ± 0,10 ± 0,10 ± 0,15 ± 0,10 ± 0,05 ± 0,10 ± 0,10 ±0,05 ±0,05 |
|
Пределы допускаемой абсолютной погрешности измерения глубины искусственных дефектов, мм: |
±0,05 |
|
Номинальное значение ширины искусственных дефектов, мм: 2353.01 ИД1; ИД2 2353.02 ИД1; ИД2; ИД3; ИД4; ИД5; ИД6 2353.03 ИД1; ИД2; ИД3; ИД4 2353.05 ИД1; ИД2; ИД3; ИД4; ИД5; ИД6 2353.06 ИД1; ИД2; ИД3 2353.08 ИД1; ИД2; ИД3; ИД4; ИД5; ИД6; ИД7; ИД8 2353.12-1 ИД1; ИД2; ИД3; ИД4; ИД5 2353.12-2 ИД1 |
0,1; 0,15 0,15; 0,15; 0,3; 0,15; 0,15; 0,3 0,15; 0,15; 0,2; 0,2 0,2; 0,2; 0,2; 0,2; 0,2; 0,2 0,5; 0,5; 0,5 0,1; 0,1; 0,1; 0,1; 0,1; 0,1; 0,1; 0,1 0,15; 0,15; 0,15; 0,15; 0,15 0,76 |
|
Отклонение номинального значения ширины искусственных дефектов, мм: 2353.01 ИД1; ИД2 2353.02 ИД1; ИД2; ИД3; ИД4; ИД5; ИД6 2353.03 ИД1; ИД2; 2353.03 ИД3; ИД4 2353.05 ИД1; ИД2; ИД3; ИД4; ИД5; ИД6 2353.06 ИД1; ИД2; ИД3 2353.08 ИД1; ИД2; ИД3; ИД4; ИД5; ИД6; ИД7; ИД8 2353.12-1 ИД1; ИД2; ИД3; ИД4; ИД5 2353.12-2 ИД1 |
± 0,05 ± 0,05 ± 0,05 ± 0,10 ± 0,10 ± 0,10 ± 0,05 ± 0,05 |
|
± 0,05 | |
|
Пределы допускаемой абсолютной погрешности измерения ширины искусственных дефектов, мм: |
±0,05 |
|
Шероховатость Ra* рабочей поверхности меры, мкм, не более: 2353.01 |
1,25 |
|
2353.02 |
1,25 |
|
2353.03 |
0,8 |
|
2353.08 |
1,25 |
|
2353.10 1-4 |
0,8 |
|
2353.10 2-3 |
0,8 |
|
2353.12-1 |
0,63 |
|
2353.12-2 |
0,63 |
|
Шероховатость Rz** рабочей поверхности меры, мкм, не более: 2353.01 |
320 |
|
2353.03 |
320 |
|
2353.05 |
20 |
|
2353.06 |
20 |
|
2353.08 |
*** |
|
Пределы допускаемой абсолютной погрешности измерения шероховатости рабочей поверхности, мкм: |
±1,25 |
|
Габаритные размеры, длина*ширинахвысота не более, мм: 2353.01 |
70x30x10 |
|
2353.02 |
100x30x10 |
|
2353.03 |
175x020 |
|
2353.05 |
400x200x20 |
|
2353.06 |
400x150x10 |
|
2353.08 |
150x30x5,5 |
|
2353.10 1-4 |
80x50x7 |
|
2353.10 2-3 |
80x50x7 |
|
2353.12-1 |
150x50x10 |
|
2353.12-2 |
10x024 |
|
Масса, не более, кг: 2353.01 |
0,3 |
|
2353.02 |
0,3 |
|
2353.03 |
0,45 |
|
2353.05 |
15 |
|
2353.06 |
15 |
|
2353.08 |
0,2 |
|
2353.10 1-4 |
0,15 |
|
2353.10 2-3 |
0,15 |
|
2353.12-1 |
0,5 |
|
2353.12-2 |
0,5 |
|
Условия эксплуатации: температура окружающего воздуха, °С |
от минус 10 до плюс 40 |
|
относительная влажность, % |
до 98 при 25 °С |
|
атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы комплекта, лет, не менее |
10 |
a
Ra - среднее арифметическое отклонение профиля;
* * Rz - высота неровностей профиля по десяти точкам;
* ** Шероховатость выбирается из ряда: 20, 40, 80, 160, 320;
* *** ИДНИД8 - искуственный дефект, расположенный согласно чертежу соответствующей меры, приведенному в паспорте на комплект.
Знак утверждения типа
Знак утверждения типа наносится на титульных листах паспортов типографским методом.
Комплектность
Комплект поставки приведен в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Комплект мер моделей дефектов КМД-2353 |
1 шт.* |
|
Диэлектрические прокладки |
1 шт. ** |
|
Паспорт на комплект |
1экз.*** |
|
Упаковка |
1 шт. |
|
Методика поверки |
1 шт. |
|
* Виды и количество мер моделей дефектов в комплекте выбираются потребителем * * По заказу потребителя входит в комплект поставки мер 2353.01, 2353.02, 2353.05, 2353.06, 2353.08. Толщина диэлектрической прокладки указывается при заказе *** Поставляется при заказе полного комплекта | |
Сведения о методах измерений
Используется для прямых измерений в согласно методике измерения, изложенной в руководстве по эксплуатации применяемого вихретокового дефектоскопа.
Нормативные документы
1 ТУ 4276-050-76005454-2011 Технические условия. Комплект мер моделей дефектов для вихретоковой дефектоскопии КМД-2353.
Рекомендации к применению
Комплекты мер моделей дефектов для вихретоковой дефектоскопии КМД-2353 могут применяться при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
