48229-11: ПОТОК Системы измерительные управляющие - Производители, поставщики и поверители

Системы измерительные управляющие ПОТОК

Номер в ГРСИ РФ: 48229-11
Производитель / заявитель: ООО "ФАКОМ ТЕХНОЛОДЖИЗ", Беларусь, г.Минск
Скачать
48229-11: Описание типа СИ Скачать 703.1 КБ
Свидетельство об утверждении типа СИ Открыть ...
Нет данных о поставщике
Системы измерительные управляющие ПОТОК поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для измерения тепловой энергии в однотрубных системах теплоснабжения; объемного расхода и количества газа, массового и объемного расхода жидкостей, массового расхода и массы нефти, нефтепродуктов, сжиженных углеводородных газов, уровня жидкостей.

Информация по Госреестру

Основные данные
Номер по Госреестру 48229-11
Наименование Системы измерительные управляющие
Модель ПОТОК
Технические условия на выпуск ТУ BY 101180591.002-2010
Класс СИ 29.01.01.01
Год регистрации 2011
Страна-производитель  Беларусь
Центр сертификации СИ
Наименование центра Госстандарт Беларуси
Адрес центра Беларусь, 220600, г.Минск, Старовиленский тракт, 93
Руководитель центра Корешков Валерий Николаевич
Телефон (8*0172) 37-52-13
Факс 37-25-88
Информация о сертификате
Срок действия сертификата 22.11.2016
Номер сертификата 44445
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 6320 от 22.11.11 п.54
Производитель / Заявитель

ООО "ФАКОМ ТЕХНОЛОДЖИЗ", Беларусь, г.Минск

 Беларусь

220004, Кальварийская 1-414, тел/факс 200-17-04, www.emersonprocess.com/russia, E-mail: facom@emersonprocess.by

Поверка

Методика поверки / информация о поверке МРБ МП. 2060-2010
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 28
Найдено поверителей 2
Успешных поверок (СИ пригодно) 28 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

48229-11: Описание типа СИ Скачать 703.1 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Системы измерительные управляющие ПОТОК (далее - системы) предназначены для измерения тепловой энергии в однотрубных системах теплоснабжения; объемного расхода и количества газа, массового и объемного расхода жидкостей, массового расхода и массы нефти, нефтепродуктов, сжиженных углеводородных газов, уровня жидкостей.

Описание

Системы формируются на базе вычислителя расхода многофункционального ВРФ (далее - вычислитель ВРФ) и поставляются заказчику под конкретную измерительную задачу согласно проекту и спецификации.

Системы и ее измерительные компоненты обеспечивают автоматизацию технологических процессов на базе измерительной информации, включая сбор и обработку первичной информации от датчиков и преобразователей о параметрах технологических процессов, восприятие измерительной информации, представленной цифровыми сигналами и унифицированными сигналами силы постоянного тока, преобразование измеряемых параметров, формирование по заданным алгоритмам управляющих воздействий на исполнительные механизмы.

Измерения расхода и количества контролируемой среды осуществляют косвенным методом на основе переменного перепада давления или прямым методом динамических измерений массы/объема с помощью расходомеров, уровня - с помощью уровнемеров.

Структурно система состоит из одного или нескольких вычислителей ВРФ с модулями ввода/вывода, в том числе удаленными модулями ввода/вывода, устройств связи с объектом (УСО), управляющих пультов, панелей, индикаторов, соединенных в единую измерительно - управляющую сеть посредством цифровых линий связи.

Вычислитель ВРФ осуществляет непрерывное измерение, преобразование и вычисление параметров по измерительным каналам избыточного/абсолютного давления, разности давления, температуры, уровня, расхода, используя модули ввода/вывода аналоговых и цифровых сигналов.

Для реализации функции цифрового регулирования (управления) технологическими процессами, формирования и выдачи управляющих сигналов используются устройства связи с объектом (УСО), проектирование и изготовление которых осуществляют в соответствии с требованиями по защите, предъявляемыми на объекте.

Вычислитель ВРФ в составе системы:

а) обеспечивает приём и обработку входных стандартизованных аналоговых и/или цифровых сигналов от измерительных преобразователей давления, температуры, расхода и уровня жидкостей;

б) осуществляет вычисление измеряемых параметров;

в) ведет архивы измеренных и вычисленных значений, а также событий и алармов;

г) производит периодическое сохранение измеренных параметров в энергонезависимой памяти и их автоматическое восстановление по включению питания;

д) выдает сигналы в систему ввода/вывода для формирования управляющих сигналов на исполнительные механизмы.

е) выдает значения параметров в систему верхнего уровня по цифровому каналу;

ж) позволяет организовать удаленную связь через линейный или GSM модем;

з) имеет встроенную диагностику неисправностей модулей и диагностику некорректности конфигурационных параметров;

и) позволяет изменять конфигурационные настройки через компьютер или автономно через встроенную клавиатуру.

Системы изготавливают под заказ, а вычислители ВРФ поставляют с загруженным программным обеспечением и настроенной конфигурацией, в зависимости от измерительной и инженерной задачи, решаемой системой, и используемых средств измерений.

Программное обеспечение

Программное обеспечение (ПО) заносится во флэш-память вычислителя ВРФ при выпуске системы из производства ПО не может быть изменено пользователем.

Вычислители ВРФ обеспечивают защиту от несанкционированного вмешательства путем введения паролей с сохранением информации в журнале событий.

Наименование     про

граммного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора      про

граммного обеспечения

ПО ВРФ - учет природного газа

nm.exe

UG.2212

Dec.2009

10e8de5b

SRS 32

ПО ВРФ-учет теплоты

nm.exe

UQ.11.02

Feb.2010

10eed53a

SRS 32

ПО ВРФ-учет мазута

nm.exe

UM.13.01

Jan.2010

13f459db

SRS 32

ПО ВРФ-учет отпуска СУГ на автоцистерне

avt.exe

A1.26 22

Jan 2011

42af2849c072270d6

10cb2e7e5ce0bc9

Md 5

ПО ВРФ-учет отпуска СУГ, резервуары

ag.exe

AG1.01 05 Aug 2011

4fa55547d60e8da91

71001a601ca1e7b

Md 5

ПО ВРФ-учет отпуска нефтепродуктов

nfp.exe

N3.26.08.08

Jun 2011

b4320a34448f14c81 d47ff69852cff28

MD 5

Уровень защиты программного обеспечения вычислителя ВРФ - «В» по МИ 3286-2010.

Внешний вид средств измерений (выборочно), входящих в состав системы

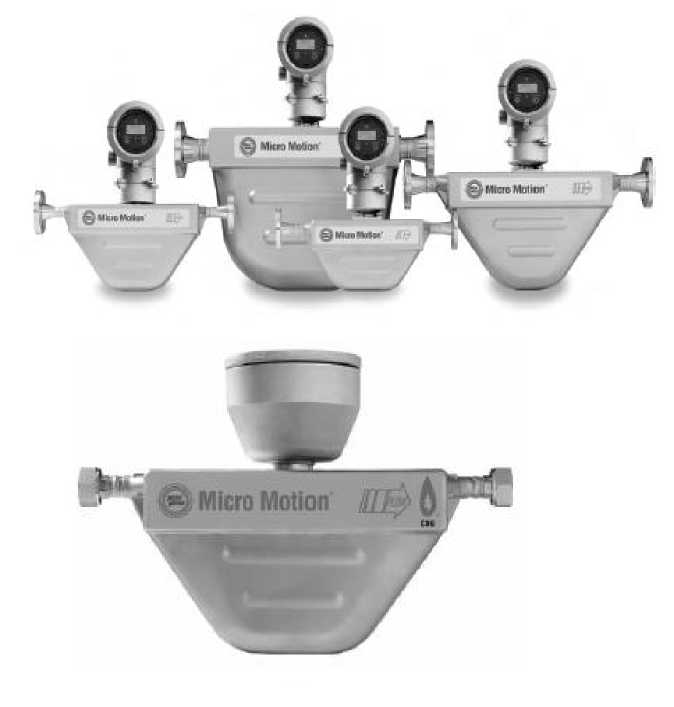

Счетчики-расходомеры массовые Micro Motion

Преобразователи давления измерительные

Уровнемеры

Преобразователи температуры измерительные

Схема размещения государственного поверительного клейма-наклейки на вычислителе расхода многофункциональном ВРФ

Место нанесения клейма-наклейки

Технические характеристики

Пределы относительной погрешности измерения объемного расхода и объема природного газа, приведенного к стандартным условиям методом переменного перепада давления ± 1,5 %.

Пределы относительной погрешности измерения массового расхода и массы теплоносителя в водяных или паровых системах теплоснабжения, других жидкостей и газов методом переменного перепада давления ± 2,0 %.

Пределы относительной погрешности измерения массового (объемного) расхода и количества жидкостей и газов; массового расхода и массы нефти, нефтепродуктов и сжиженных углеводородных газов систем на базе расходомеров:

• ±0,1 % с цифровым выходным сигналом(при относительной погрешности измерении расхода не более ± 0,1 %);

• ± 0,25 % с токовым выходным сигналом (при относительной погрешности измерения расхода не более ± 0,1 %);

• ± 0,5 % (при относительной погрешности измерения расхода не более ± 0,25 %);

• ± 1,0 % (при относительной погрешности измерения расхода не более ± 0,5 %).

Пределы относительной погрешности измерения тепловой энергии в водяных или паровых системах теплоснабжения для единичного трубопровода ± 2,5 %.

В зависимости от конкретной измерительной задачи и используемого метода измерения, а также вида контролируемой среды, в состав системы входят вычислитель расхода многофункциональный ВРФ и средства измерений согласно таблице 1.

Таблица 1

Наименование параметра

Значение параметра

Вычислитель расхода многофункциональнвй ВРФ

Диапазон входных токовых сигналов

от 4 о 20 мА

Пределы допускаемой относительной погрешности измерения и преобразования токовых сигналов

±0,1 %

Пределы допускаемой относительной погрешности при преобразовании и вычислении массового расхода и массы теплоносителя, объемного (массового) расхода перегретого водяного пара, объемного расхода природного газа, приведенного к стандартным условиям

±0,15 %

Пределы допускаемой относительной погрешности при вычислении расхода, энтальпии

±0,1 %

Пределы допускаемой относительной погрешности при вычислении тепловой энергии

±0,2 %

Первичные преобразователи, входящие в состав системы

Наименование и тип средства измерений
