Измерители электрических потенциалов БИП-01

Назначение

Измерители силы постоянного тока КИТП-01 (далее по тексту - измерители) предназначены для измерения силы постоянного тока в газораспределительных пунктах и передачи измеренных значений по встроенному GSM-900/1800 модему на компьютер.

Описание

Принцип действия измерителей основан на аналого-цифровом преобразовании входных сигналов тока, обработке и передаче данных через интерфейсы под управлением встроенного микроконтроллера.

Измерители имеет 6 аналоговых и 6 дискретных входов.

Аналоговые входы (А1...А6) предназначены для подключения преобразователей физических величин с унифицированным токовым выходом и двухпроводной схемой подключения, и имеют встроенный преобразователь с ограничением по току 35 мА и напряжением +24 В. Выход преобразователя не содержит емкостей и индуктивностей и допускает длительное короткое замыкание.

Совместно с измерителем может быть использован любой датчик измерения технологических параметров (давления, температуры, влажности воздуха, загазованности, уровня и т.п.) с унифицированным выходным сигналом силы тока 0-5, 0-20 или 4-20 мА.

Программное обеспечение

Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.

Измерители имеют внешнее и встроенное программное обеспечение.

Внешнее ПО «GSM Monitor» устанавливается на персональный компьютер и предназначено для сбора информации с измерителей, хранения и представления пользователю в удобном виде.

ПО «GSM Monitor» не является метрологически значимым, поскольку обеспечивает только отображение данных, поступающих от измерителей, без какой-либо математической обработки или преобразования.

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с погрешностью измерителя.

Таблица 1 - Характеристики программного обеспечения (ПО)

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.

Место пломбировки

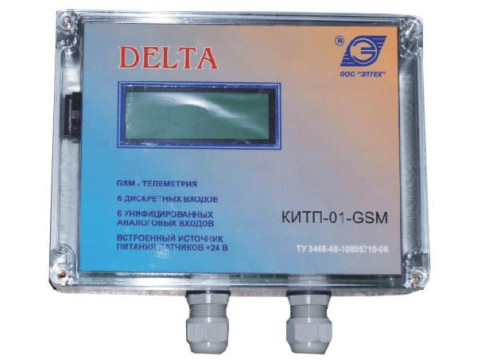

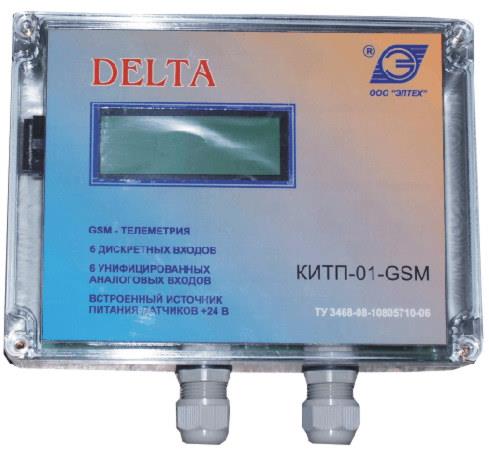

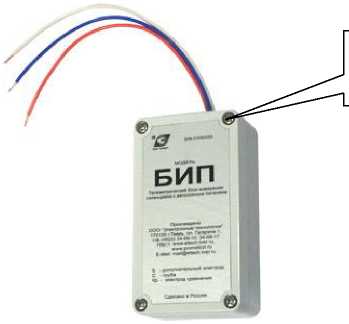

Рисунок 1 - Внешний вид измерителей КИТП-01

Технические характеристики

Диапазоны измеряемых величин, а также предел допускаемой основной погрешности измерений приведены в таблице 2.

Таблица 2 - Диапазоны измерений и предел допускаемой основной погрешности

Общие технические характеристики измерителей:

1) Электропитание осуществляется от бесперебойного источника постоянного стабилизированного напряжения 13,5 В и током до 2 А со встроенным аккумулятором емкостью 7 А/ч.

2) Мощность, потребляемая по цепи электропитания, не более 15 Вт.

3) Габаритные размеры (длина х ширина х высота): (200 х 160 х 55) мм.

4) Масса, не более: 1 кг.

5) Нормальные условия применения:

- температура окружающего воздуха (20 ± 5) °С;

- относительная влажность воздуха от 30 % до 80 %;

- атмосферное давление от 84 до 106,7 кПа (от 630 до 795 мм рт. ст.).

6) Рабочие условия применения:

- температура окружающего воздуха от минус 20 до плюс 45 °С;

- относительная влажность воздуха не более 90 % при плюс 30 °С;

Знак утверждения типа

Знак утверждения типа наносят на табличку измерителя методом термопечати или трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки приведён в таблице 3.

Таблица 3 - Комплектность

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации 4250-008-10805710-06 РЭ.

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

4250-008-10805710-06 ТУ «Измеритель силы постоянного тока КИТП-01». Технические условия»
