Анализаторы термодинамической активности кислорода ААК-1
| Номер в ГРСИ РФ: | 48328-11 |
|---|---|
| Производитель / заявитель: | ООО "Обнинский Центр естественных Наук и Технологий", г.Обнинск |
Для непрерывного дистанционного беспробоотборного измерения термодинамической активности (ТДА) кислорода в среде расплавленного свинца или свинца-висмута и постоянного напряжения (ЭДС)
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48328-11 |
| Действует | по 08.12.2016 |
| Наименование | Анализаторы термодинамической активности кислорода |
| Модель | ААК-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b8c827ae-0727-5bef-1ed7-d8d6363ff346 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 421512-002-46601874-2011 |
| Класс СИ | 31.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 08.12.2016 |
| Номер сертификата | 44584 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6369 от 08.12.11 п.10 |
Производитель / Заявитель
ООО "Обнинский Центр Науки и Технологий", РОССИЯ, г.Обнинск
Россия
249033, Калужская обл., ул.Горького, д.4, Тел. (48439) 9-45-02, 9-42-77, Факс 9-80-57
Поверка
| Методика поверки / информация о поверке | ОЦ.05.01.09.10.00 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
48328-11: Описание типа
2011-48328-11.pdf
|
Скачать | 110.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Анализаторы термодинамической активности кислорода ААК-1 (далее - анализаторы) предназначены для непрерывного дистанционного беспробоотборного измерения термодинамической активности (ТДА) кислорода в среде расплавленного свинца или свинца-висмута и постоянного напряжения (ЭДС)
Описание
Анализаторы ААК-1 состоят из датчика термодинамической активности кислорода (ДАК), термоэлектрического преобразователя и измерительного блока (ИБ).
ИБ размещается в помещении для контрольно-измерительной аппаратуры. ДАК и термоэлектрический преобразователь размещаются в контролируемой среде и соединяются магистральными кабелями с ИБ.
ДАК предназначен для преобразовывания ТДА кислорода в напряжение.
Принцип действия ДАК основан на зависимости электродвижущей силы (ЭДС) гальванического концентрационного элемента (ГКЭ), обладающего ионоселективной проводимостью по отношению к ионам кислорода, от ТДА кислорода в рабочей среде в соответствии с законом Нернста. Конструктивно ДАК состоит из металлического корпуса, ГКЭ, гермоввода и кольца. Гермоввод расположен в верхней части ДАК и состоит из корпуса и коаксиально расположенного внутреннего потенциалосъёмника из молибденовой проволоки, помещённой в керамическую изоляцию. Корпус ГКЭ выполнен в виде пробирки из керамики на основе ZrO2 • Y2O3. В нижней части ГКЭ расположен электрод сравнения (металлический Bi и Bi2O3). ЭДС снимается с потенциалосъёмника, который контактирует в нижней своей части с электродом сравнения.
Термопреобразователь предназначен для учета влияния температуры расплава на ДАК.
ИБ предназначен для измерения ЭДС ДАК в расплаве свинца или свинца-висмута и преобразовывать измеренные значения ЭДС ДАК в значение ТДА кислорода.
ИБ состоит из корпуса с откидной крышкой и коробки с клеммной колодкой. Внутри корпуса установлены электронные блоки и закреплено основание с расположенным на нем модулем блока питания. Внизу коробки с клеммной колодкой расположены гермовводы для подключения магистральных кабелей, и разъем для связи с персональным компьютером RS-232C. Под откидной крышкой, на лицевой панели блока установлен цифровой светодиодный индикатор контролируемых параметров, тумблер выбора контролируемой среды (свинец, свинец - висмут), тумблер выбора режима измерения (ЭДС, активность), кнопка выбора отображаемых параметров, а также выключатель сетевого питания.
Конструкция анализатора обеспечивает защиту от несанкционированного доступа к рабочим частям прибора, воздействие на которые могло бы повлиять на результаты измерений. Защита от несанкционированного доступа осуществляется наклеиванием голографических наклеек на места возможного доступа к рабочим частям анализатора.
Технические характеристики
|
Диапазон измерения ЭДС, В |
от 0,05 до 0,55 |
|
Диапазон измерения термодинамической активности (ТДА) кислорода |
от 10-6 до 1 |
|
Пределы допустимой относительной погрешности измерения ЭДС, % |
± 10 |
|
Предел допустимой относительной погрешности измерения ТДА кислорода, % |
± 50 |
|
Время выхода на рабочий режим при первичной установке датчика в исследуемую среду, ч, не более |
10 |
|
Параметры среды расплава свинца и свинца-висмута: диапазон температуры, °С избыточное давление, МПа скорость течения, м/с скорость изменения температуры, °С/с |
от 350 до 600 от 0 до 0,5 от 0 до 2 от 0 до 10 |
|
Габаритные размеры ДАК: высота, мм, не более диаметр, мм, не более |
600 27 |
|
Габаритные размеры ИБ: ширина, мм, не более высота, мм, не более длина, мм, не более Масса, кг, не более ДАК ИБ |
350 200 300 1,5 4 |
|
Рабочие условия эксплуатации ИБ ААК-1: температура окружающего воздуха, 0С относительная влажность при 25 0С, % атмосферное давление, кПа |
от +5 до +45 от 5 до 80 от 84 до 106,7 |
|
Потребляемая электрическая мощность, Вт, не более |
3000 |
|
Средняя наработка на отказ, ч, не менее |
38 000 |
|
Срок службы, лет, не менее |
6 |

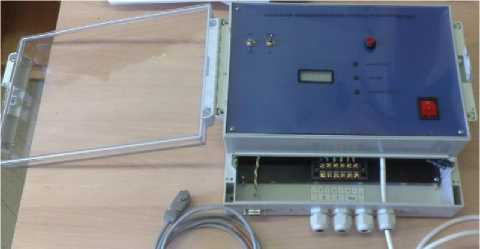

Рисунок 1 - Общий вид анализатора ААК-1

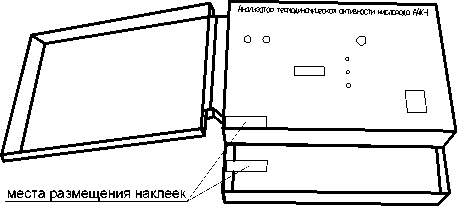

Рисунок 2 - Схема размещения наклеек для предотвращения несанкционированного доступа
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации ОЦ.05.01.09.10.00 РЭ типографским способом и на корпус датчика методом наклейки изображения знака.
Комплектность
|
Наименование |
Обозначение |
Количество |
|
Анализатор термодинамической активности кислорода ААК-1 в составе: - датчик термодинамической активности кислорода |
ОЦ.05.01.09.10.00.01 |
1 |
|
- термоэлектрический преобразователь |
ТУ 4211-002-14035255-03 |
1 |
|
- измерительный блок (вторичный измерительный преобразователь) |
ОЦ.О5.О1.О9.1О.ОО.О2 |
1 |
|
- паспорт |
ОЦ.О5.О1.О9.1О.ОО ПС |
1 |
|
- руководство по эксплуатации |
ОЦ.О5.О1.О9.1О.ОО РЭ |
1 |
|
- методика поверки |
ОЦ.О5.О1.О9.1О.ОО МП |
1 |
Поверка
осуществляется по методике поверки «Анализатор термодинамической активности кислорода ААК-1» ОЦ.05.01.09.10.00 МП утвержденной руководителем ГЦИ СИ ФГУП "ВНИИФТРИ" 29.09.2011
Основное поверочное оборудование: установка для поверки датчиков термодинамической активности кислорода в свинцовом или свинцово-висмутовом металлическом расплаве УП ДАК (пределы допускаемой относительной погрешности воспроизведения значений ТДА кислорода ± 3 %), прибор комбинированный цифроовой Щ-300 (предел допускаемой относительной погрешности 0,05 %).
Сведения о методах измерений
Методы измерений изложены в руководстве по эксплуатации ОЦ.05.01.09.10.00 РЭ.
Нормативные документы
ТУ 421512-002-46601874-2011 «Анализатор термодинамической активности кислорода ААК-1. Технические условия»
ОЦ.05.01.09.10.00 РЭ «Анализатор термодинамической активности кислорода
ААК-1. Руководство по эксплуатации»
Рекомендации к применению
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта
