48392-11: ИМИ-01 Измерители мощности излучения - Производители, поставщики и поверители

Измерители мощности излучения ИМИ-01

Номер в ГРСИ РФ: 48392-11
Производитель / заявитель: ООО "Бином", г.Калуга
Скачать
48392-11: Описание типа
2016-48392-11.pdf
Скачать 292.7 КБ
48392-11: Описание типа
2026-48392-11.pdf
Скачать 395.5 КБ
48392-11: Методика поверки 15- 2011
2021-mp48392-11-1.pdf
Скачать 141.8 КБ
Свидетельство об утверждении типа СИ Открыть ...
Нет данных о поставщике
Поверка
Измерители мощности излучения ИМИ-01 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Измерители мощности излучения ИМИ-01 предназначены для измерений энергетических параметров излучения импульсных и непрерывных лазеров и светодиодов.

Информация по Госреестру

Основные данные
Номер по Госреестру 48392-11
Действует по 06.10.2026
Наименование Измерители мощности излучения
Модель ИМИ-01
Приказы
449 от 11.03.2026 — О внесении изменений в сведения об утвержденных типах средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ f77e8f2d-d251-6e3d-641f-2a0ce97eeb3a
Год регистрации 2011
Информация устарела
Общие данные
Технические условия на выпуск ГОСТ 8.275-2007
Класс СИ 37
Год регистрации 2011
Страна-производитель  Россия
Центр сертификации СИ
Наименование центра ГЦИ СИ ВНИИОФИ
Адрес центра 119361, г.Москва, Озерная ул., 46
Руководитель центра Иванов Вячеслав Семенович
Телефон (8*095) 437-56-33
Факс 437-31-47
Информация о сертификате
Срок действия сертификата 06.12.2016
Номер сертификата 44660
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 6354 от 06.12.11 п.13
Производитель / Заявитель

ООО БИНОМ, РОССИЯ, 248000, Калужская обл., г. Калуга, ул. Подвойского, д.33

 Россия

248000, ул.Подвойского, д.33.Тел/факс (4842)57-37-99, 57-66-09. www.binom.kaluga.ru, E-mail: binom@kaluga.ru

Поверка

Методика поверки / информация о поверке
15- 2011 Государственная система обеспечения единства измерений. Измерители мощности измерения ИМИ-01. Методика поверки
Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 1010 (100%)
Неуспешных поверок (СИ непригодно) 1 (0 %)
Актуальность информации 08.02.2026
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Измерители мощности излучения ИМИ-01 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

48392-11: Описание типа
2016-48392-11.pdf
Скачать 292.7 КБ
48392-11: Методика поверки
2021-mp48392-11.pdf Файл устарел
Скачать 141.8 КБ
48392-11: Описание типа
2026-48392-11.pdf
Скачать 395.5 КБ
48392-11: Методика поверки 15- 2011
2021-mp48392-11-1.pdf
Скачать 141.8 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Измерители мощности излучения ИМИ-01 предназначены для измерений энергетических параметров излучения импульсных и непрерывных лазеров и светодиодов.

Описание

Принцип работы прибора основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением. Электрический сигнал преобразуется в цифровую форму.

Измеритель мощности излучения ИМИ-01 (далее по тексту - измеритель) состоит из блока управления и внешнего фотоприёмника. Блок управления выполнен в пластмассовом корпусе, на передней панели которого расположены цифровой индикатор и клавиши выбора режима и длины волны. Внешний фотоприемник (фотометрический шар) выполнен на основе пластмассовой интегрирующей сферы с расположенными на ее поверхности фотодиодами.

В измерителе реализован метод «А» прямых измерений максимальной мощности в соответствии с ГОСТ 25819-83.

Рисунок 1 - Общий вид измерителя мощности излучения ИМИ-01 1 - блок управления; 2 - шар фотометрический

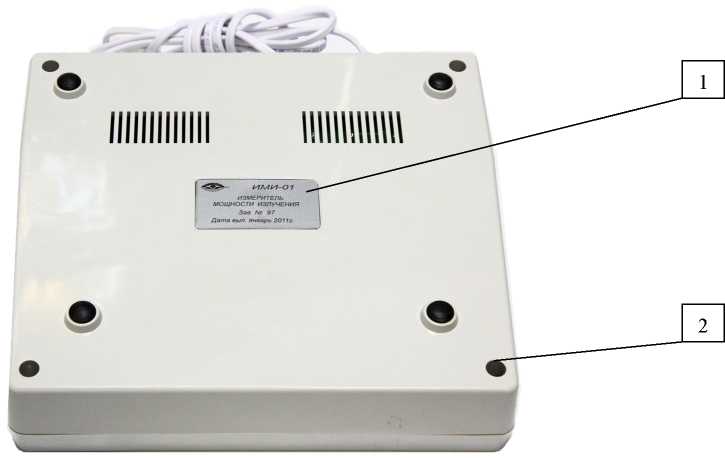

Рисунок 2 - Схема пломбирования и маркировки измерителя мощности излучения ИМИ-01 1 - место нанесения маркировки; 2 - место установки пломбы

Программное обеспечение

Измерители функционируют под управлением микроконтроллера, используется встроенное программное обеспечение (ПО), выполняющее функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерения.

Для защиты от несанкционированного доступа к элементам схемы корпус блока управления измерителя пломбируется. Пломбируется гнездо правого нижнего винта крепления, если смотреть со стороны нижней панели.

Идентификационные данные программы микроконтроллера измерителя приведены в таблице 1.

аблица 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Программа микроконтроллера ИМИ-01

Ism2520_Ver129. hex

129

7E6AE790

CRC32

Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части измерителя. Модификация ПО возможна только на фирме-производителе.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики измерителя приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение

Режим измерений параметров импульсного лазерного излучения

Длины волн исследуемого излучения (фиксированные значения в диапазоне), нм

400 - 1000

Диапазон измерений максимальной мощности импульса, Вт

0,5 - 50

Диапазон измерений средней мощности, мВт

0,5 - 100

Диапазон измерений частоты повторения импульсов, Гц

25 - 9999

Диапазон измерений длительности импульса по уровню 0,5 (при измеренной максимальной мощности не менее 2 Вт), нс

50 - 200

Предел допускаемой относительной погрешности измерений средней мощности излучения, %

15

Предел допускаемой относительной погрешности измерений максимальной мощности импульса, %

15

Предел допускаемой относительной погрешности измерений длительности импульса по уровню 0,5, %

10

Предел допускаемой относительной погрешности измерений частоты повторения импульсов, %

5

Режим измерений параметров непрерывного и амплитудно-модулированного лазерного и светодиодного излучения

Длины волн исследуемого излучения (фиксированные значения в диапазоне), нм

400 - 1000

Диапазон измерений средней мощности, мВт

1 - 400

Диапазон измерений максимальной мощности импульса для амплитудно-модулированного излучения, мВт

1 - 400

Наименование характеристики

Значение

Диапазон измерений частоты повторения импульсов для амплитудно-модули-рованного излучения, Гц

30+3000

Диапазон измерений коэффициента заполнения1 для амплитудно-модулиро-ванного излучения, %

20 + 80

Предел допускаемой относительной погрешности измерений средней мощности непрерывного оптического излучения, %

15

Предел допускаемой относительной погрешности измерений максимальной мощности импульса для амплитудно-модулированного излучения, %

15

Предел допускаемой относительной погрешности измерений частоты повторения импульсов для амплитудно-модулированного излучения, %

10

Предел допускаемой относительной погрешности измерений коэффициента заполнения для амплитудно-модулированного излучения, %

15

Общие характеристики

Апертурный угол исследуемого излучения, °

90

Масса измерителя, кг, не более

3,5

Габаритные размеры измерителя, мм, не более: - блока управления (Д1Ш1В) - шара фотометрического

240x220x90 0260x290

Электропитание измерителя осуществляется от сети переменного тока напряжением 220+22 В и частотой 50+0,5 Гц.

Рабочие условия эксплуатации измерителя:

• температура окружающей среды, оС...............................................20+5

• относительная влажность воздуха, %, не более.............................80

• атмосферное давление, кПа.............................................................от 95 до 105

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Паспорта и руководства по эксплуатации методом штемпелевания и на корпус прибора методом наклеивания.

Комплектность

Состав комплекта измерителя мощности излучения ИМИ-01 представлен в таблице 3.

Таблица 3

Наименование

Количество, шт.

Измеритель мощности излучения ИМИ-01. Блок управления

1

Измеритель мощности излучения ИМИ-01. Шар фотометрический

1

Измеритель мощности излучения ИМИ-01. Паспорт и руководство по эксплуатации. АТУД.411636.001 ПС

1

Измеритель мощности излучения ИМИ-01. Методика поверки

1

Транспортная тара

1

Сведения о методах измерений

«Измеритель мощности излучения ИМИ-01. Паспорт и руководство по эксплуатации.

АТУД.411636.001 ПС», разделы 5 и 6

Нормативные документы

ГОСТ 8.275-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений средней мощности лазерного излучения и энергии импульсного лазерного излучения в диапазоне длин волн 0,3 ^ 12,0 мкм»
