Спектрометры аэрозольные диффузионные ДАС 2702
| Номер в ГРСИ РФ: | 48444-11 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | ООО "АэроНаноТех", г.Москва |
Для измерений размеров аэрозольных частиц и их счетной концентрации в газовых средах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 48444-11 |
| Наименование | Спектрометры аэрозольные диффузионные |
| Модель | ДАС 2702 |
| Технические условия на выпуск | ГОСТ Р 50760-95 |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 12.12.2016 |
| Номер сертификата | 44730 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 6378 от 12.12.11 п.23 |
Производитель / Заявитель
ООО "АэроНаноТех", г.Москва
Россия
115230, Электролитный проезд, д.1, корп. 3, Тел. 8 (495) 924-8709, E-mail: info@aeronanotechnology.com
Поверка
| Методика поверки / информация о поверке | МП 48444-11 |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 16 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 16 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 05.05.2024 |
Поверители
Скачать
| 48444-11: Описание типа СИ | Скачать | 514.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Спектрометры диффузионные аэрозольные ДАС 2702 (далее - спектрометры) предназначены для измерений размеров аэрозольных частиц и их счетной концентрации в газовых средах.
Описание
Конструктивно спектрометр выполнен в виде моноблока, в котором скомпонованы диффузионная батарея с пробоотборной системой, счетчик частиц, блок укрупнения, блок управления и обработки данных, сенсорный экран, а также система контроля температуры и расхода аэрозоля.
Счетчик частиц, использующий фотоэлектрический метод измерений, предназначен для измерений счетной концентрации аэрозольных частиц до и после прохождения аэрозоля через ступень диффузионной батареи.
Блок укрупнения предназначен для предварительного увеличения размеров мелкодисперсных аэрозольных частиц до величин, различимых оптической системой счетчика частиц.
Блок управления и обработки данных осуществляет управление работой спектрометра, сбор и обработку данных от счетчика частиц, вычисления, хранение результатов измерений и вывод данных на сенсорный экран.
Принцип работы спектрометров основан на определении коэффициента диффузии по измеренному коэффициенту проскока аэрозольных частиц через ряд фильтрующих сеток.
Поток воздуха или другого газа, содержащего аэрозольные частицы, пропускается через диффузионную батарею, представляющую собой наборы сеточек (ступени), на которых осаждаются высокодисперсные частицы, содержащиеся в потоке. Скорость осаждения зависит от коэффициента диффузии частиц в газе, связанного с размером частиц. По измеренному коэффициенту проскока - доле частиц, прошедшей через ступень диффузионной батареи без осаждения, вычисляется размер этих частиц.
Спектрометры имеют три режима измерений:
- режим измерений счетной концентрации высокодисперсных частиц без дифференцирования их по размерам;
- режим измерений счетной концентрации мелкодисперсных частиц без дифференцирования их по размерам;
- режим распределения частиц по размерам.
Питание прибора осуществляется от сети переменного тока и от автономного источника питания.
Внешний вид спектрометра и обозначение места для размещения знака утверждения типа представлены на рисунке 1, схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место для размещения знака утверждения типа

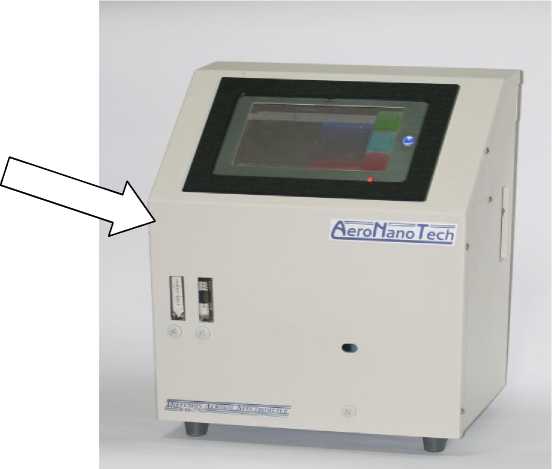

Рисунок 1- Внешний вид спектрометра и обозначение места для размещения знака утверждения типа
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Основные функции программного обеспечения (ПО): управление спектрометром, сбор и обработка данных от встроенного счетчика частиц, вычисление, хранение результатов измерений и вывод данных на сенсорный экран.
Идентификационные данные ПО представлены в таблице 1. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
DAS |
- |
vl.01 |
- |
- |
ПО идентифицируется непосредственно в спектрометре. Наименование и номер версии (идентификационный номер) ПО отображается в основном меню сенсорного экрана при запуске прибора. Производителем не предусмотрен иной способ идентификации программного обеспечения. Обновление ПО спектрометра не предусмотрено.
Метрологически значимая часть ПО записана в микросхемах, которые конструктивно защищены от несанкционированного доступа. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Основные метрологические и технические характеристики спектрометров приведены
в таблице 2. Таблица 2
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон измерений размеров аэрозольных частиц, нм: |
от 5 до 200 |
|
Пределы допускаемой относительной погрешности измерений размера аэрозольных частиц, % |
± 15 |
|
Диапазон измерений счетной концентрации аэрозольных частиц, см-3 |
от 100 до 5-104 |
|
Пределы допускаемой относительной погрешности измерений счетной концентрации аэрозольных частиц, % |
± 20 |
|
Номинальный объемный расход аэрозольной пробы через диффузионную батарею, дм3/мин |
0,5 |
|
Собственный фон спектрометра, импульсов/5 мин., не более |
10 |
|
Параметры аэрозольной пробы: - диапазон температур, °С - относительная влажность, % |
20 ± 5 от 5 до 100 |
|
Напряжение питания от сети переменного тока частотой (50 ± 0,5) Гц, В |
220 ± 10 |
|
Номинальное напряжение питание от автономного источника, В |
12 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: |
310 х 370 х 230 |
|
Масса, кг, не более: |
14 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от 10 до 30 от 30 до 80 от 84 до 106,7 |
Знак утверждения типа
Знак утверждения типа наносится на корпус спектрометра в виде наклейки и на титульный лист руководства по эксплуатации «Спектрометры диффузионные аэрозольные ДАС 2702» методом компьютерной графики.
Комплектность
Комплектность спектрометров приведена в таблице 3.
Таблица 3
|
Наименование, тип |
Кол-во |
Примечание |
|
Спектрометр диффузионный аэрозольный ДАС 2702 |
1 | |
|
Блок питания от сети 220В/50Гц |
1 | |
|
Кабель для питания от автономного источника 12В |
1 | |
|
Стилус |
1 | |
|
Отвертка торцевая |
1 |
Для блока укрупнения частиц |
|
Масло вакуумное ВМ-1С, ТУ 38.1011187-88 (объем 50 мл) |
1 | |
|
Шприц для заливки объемом 30 мл |
1 | |
|
Поддон | ||
|
Руководство по эксплуатации |
1 | |
|
Паспорт |
1 | |
|
Методика поверки |
1 |
Поверка
осуществляется в соответствии с документом МП 48444-11 «Инструкция. Спектрометры диффузионные аэрозольные ДАС 2702. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 25.10.2011 г.
Основное средства поверки:
Государственный вторичный эталон единиц дисперсных параметров взвесей нанометрового диапазона ГВЭТ 163-1-2010, диапазон размеров частиц от 0,005 до 5 мкм, пределы допускаемой относительной погрешности ± 5,5 %;
Государственный первичный эталон дисперсных параметров аэрозолей, взвесей и порошкообразных материалов ГЭТ 163-2010, диапазон измерений счетной концентрации от 100 до 109 см-3, пределы допускаемой относительной погрешности измерений ± 6 %;
Меры размера и счетной концентрации монодисперсных частиц МНР, (Регистрационный № 45062-10), диапазон воспроизводимых размеров от 20 до 100 нм, пределы допускаемой погрешности воспроизведения ± 10 %.
Сведения о методах измерений
Руководство по эксплуатации «Спектрометр диффузионный аэрозольный ДАС 2702», раздел 8.
Нормативные документы
ГОСТ Р 50760-95 «Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия».
Рекомендации к применению
Осуществление деятельности в области охраны окружающей среды, выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
