Масс-спектрометр с индуктивно связанной плазмой X SERIES 7

Назначение

Масс-спектрометр с индуктивно-связанной плазмой «X SERIES 7» предназначен для измерения массовой концентрации различных элементов в пробах веществ и материалов, растворах, продуктах питания, почвах и т.д.

Описание

Масс-спектрометр с индуктивно-связанной плазмой «X SERIES 7» представляет собой стационарный лабораторный прибор, в котором реализован метод масс-спектрометрии с ионизацией определяемых элементов в высокочастотной аргоновой плазме.

Управляемый и контролируемый компьютером масс-спектрометр состоит из источника ионов - блока индуктивно-связанной плазмы, системы ионных линз, вакуумной системы и масс-анализатора. Масс-спектрометр оснащен специальной системой, устраняющей разряд между плазмой, и пробоотборным конусом перехода между вакуумной системой и аргоновой плазмой.

Источник ионов масс-спектрометра состоит из радиочастотного генератора, работающего на частоте 27,12 МГц с мощностью, подводимой к плазме от 100 до 1600 Вт и блока ввода пробы, который включает горизонтально расположенную горелку, распылительную камеру, распылитель и перистальтический насос.

Исследуемая проба с помощью перистальтического насоса поступает в распылитель и затем в виде аэрозоля транспортируется потоком аргона в высокотемпературную зону плазмы. Под действием высокой температуры вещество испаряется и ионизируется. Выделившиеся ионы с помощью ионных линз отделяются от фотонов и нейтральных частиц и попадают в квадроупольный масс-анализатор.

В масс-анализаторе, в зависимости от отношения массы к заряду, осуществляется разделение ионов . Регистрация ионов осуществляется с помощью умножителя, который может работать как в режиме счета импульсов, так и в аналоговом режиме, что обеспечивает динамический диапазон 109.

Масс-спектрометр может поставляться с системой удаления молекулярных ионов, автосамплером для  автоматической подачи 2 проб, с приставкой лазерного пробоотбора для

анализа твердых проб без растворения.

Рисунок 1 - Общий вид масс- спектрометра с индуктивно-связанной плазмой « X SERIES 7»

1                                            2

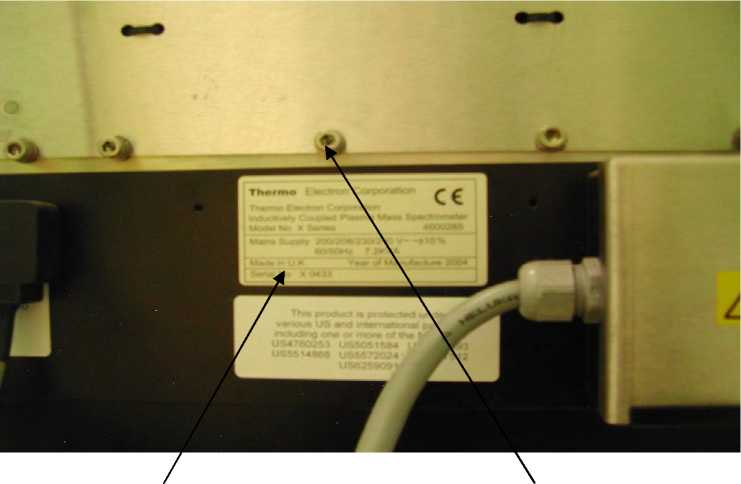

Рисунок 2 - Масс-спектрометр с индуктивно-связанной плазмой « X SERIES 7» - вид сзади 1 - маркировка; 2- место пломбирования;

Программное обеспечение

Управление процессом измерения и обработки выходной информации осуществляется от компьютера с помощью программного обеспечения PlasmaLab (далее по тексту ПО). Программным образом осуществляется настройка масс-спектрометра, оптимизация его пара метров, управление работой, обработка выходной информации, печать и запоминание результатов анализа.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Идентификационные данные ПО масс-спектрометра с индуктивно-связанной плазмой «X SERIES 7» представлены в таблице 1.

Таблица 1

Технические характеристики

представлены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации печатным способом и на корпус масс-спектрометра в виде наклейки.

Комплектность

представлена в таблице 3

Таблица 3

Поверка

осуществляется по документу «Масс-спектрометр с индуктивно-связанной плазмой «X SERIES 7». Методика поверки № МП 56.Д4-11», утвержденной ФГУП «ВНИИОФИ» 21 ноября 2011 г.

Основные средства поверки:

Государственные стандартные образцы состава растворов ионов металлов ГСО 7780-2000 (Литий), ГСО 7880-2001 (Кобальт), ГСО 7477-98 (Висмут), Индий ВЧ по ГОСТ 10297-94.

Сведения о методах измерений

«Масс-спектрометр с индуктивно-связанной плазмой «X SERIES 7». Руководство по эксплуатации п. Е (Работа с PlasmaScreen).

Лист № 4

Всего листов 4

Нормативные документы

Техническая документация фирмы «Thermo Electron corporation», Великобритания.

Рекомендации к применению

Осуществление деятельности при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
